对球阀(球阀配件)的检验要求

精品文档
一，成品球阀
成品球阀检验（包括所有带球形芯子的阀门）
1. 外观不得有较深的划痕，碰伤,缺料，电镀产品镀层色泽均匀，不得有碰掉镀层，没镀完整的。
（根据实际情况，对外观缺料，划痕检验规定：缺料不可以超过3处，阀体阀帽结合部位不得有缺料。划痕深度不得超过0.5mm,长度不能超过5mm,有缺料，划痕的球阀不能超过总量的30%。）
2. 阀体商标，规格，清淅，手柄有无印字(PN,DN)
3. 球阀螺纹要整光亮，应100%的通规通。（有特别要求的止规止）。

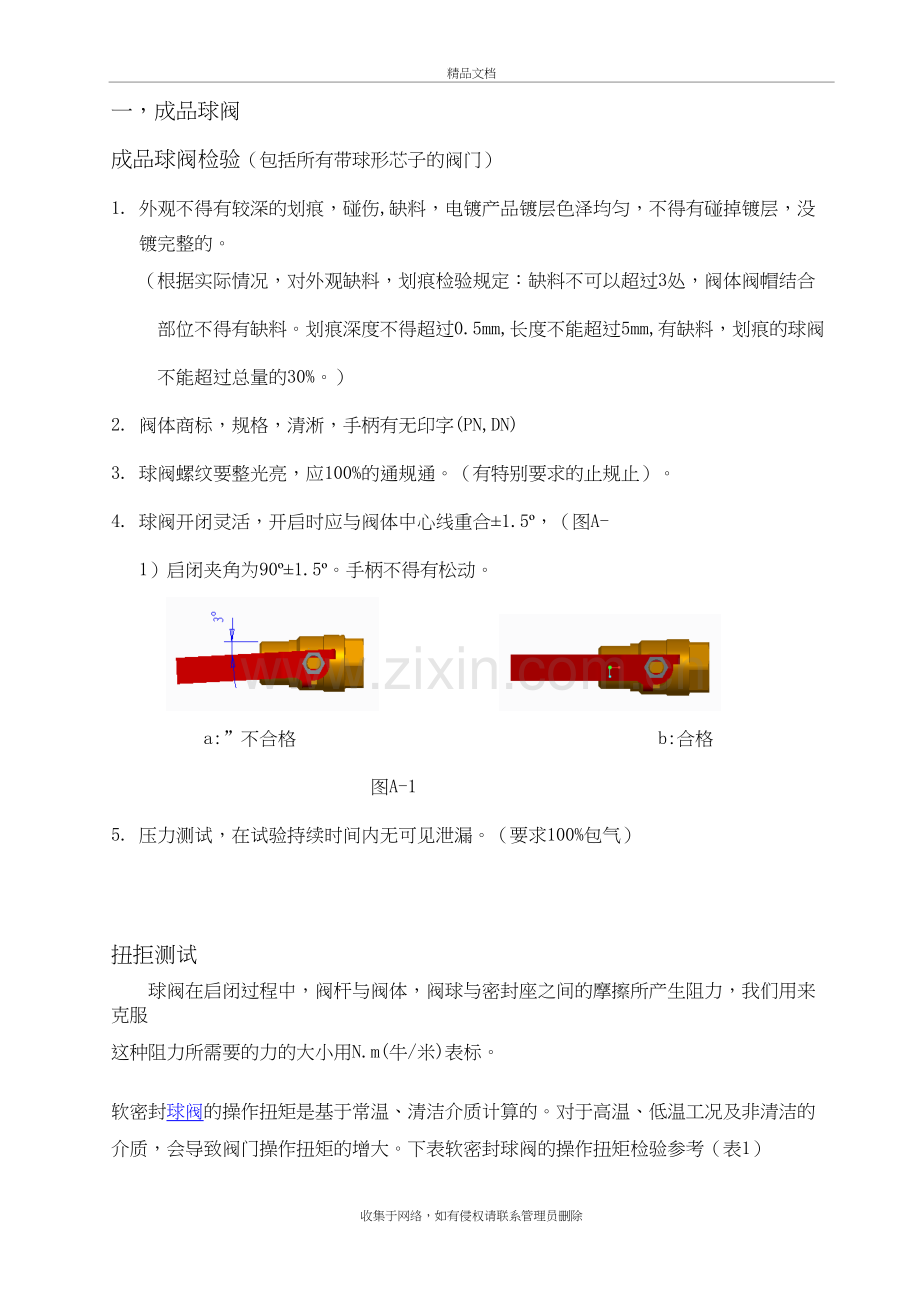

4. 球阀开闭灵活，开启时应与阀体中心线重合±1.5º，（图A-1）启闭夹角为90º±1.5º。手柄不得有松动。

a:”不合格 b:合格
图A-1
5. 压力测试，在试验持续时间内无可见泄漏。（要求100%包气）

扭拒测试
球阀在启闭过程中，阀杆与阀体，阀球与密封座之间的摩擦所产生阻力，我们用来克服
这种阻力所需要的力的大小用N.m(牛/米)表标。

软密封球阀的操作扭矩是基于常温、清洁介质计算的。对于高温、低温工况及非清洁的介质，会导致阀门操作扭矩的增大。下表软密封球阀的操作扭矩检验参考（表1）

表1
公称通径(mm)
软密封球阀的操作扭矩(N.m)
1.6MPa
2.5MPa
4.0MPa
6.3MPa
10.0MPa
15(1/2in)
5
6
8
15
18
20(3/4in)
7
8
12
25
31
25
12
14
24
42
55
40
25
30
40
75
120
50
35
50
62
92
160
65
55
72
100
172
320
80
80
122
150
260
440
100
130
170
260
380
750
125
250
310
530
--
--
150
470
590
880
--
--
200
850
1080
1760
--
--

压力测试
执行标准：采用国家标准GB/T13927阀门压力测试

压力试验的项目包括：
a． 壳体试验；
b． 上密封试验（也就是阀杆处有无泄漏）；
c． 密封试验。
(上密封试验与密封试验可同时过行)
实验要求
1 每批阀门出厂前均应进行压力试验。
3 密封试验之前，应除去密封面上的油渍，但允许涂一薄层粘度不大于煤油的防护剂，
靠油脂密封的阀门，允许涂敷按设计规定选用的油脂。
4 试验过程中不应使阀门受到可能影响试验结果的外力。
5 如无特殊规定，试验介质的温度应在5~40℃之间,试验介质可用水（可以加入防锈剂，煤油或粘度不大其它适宜液体）或气体。
6 进行密封试验时，应以设计给定的方式关闭。
7 试验压力应符合规定。（表2）

表2 (LB为磅级所对应公称压力PN)
压力等级PN（Mpa）
壳体试验(Mpa)
密封试验(Mpa)
（气密封试验Mpa）
1
1.5
1.1
0.6
1.6
2.4
1.8
0.6
2(150LB)
3
2.2
0.6
2.5
3.8
2.8
0.6
4
6
4.4
0.6
5(300LB)
7.5
5.5
0.6
6.4
9.6
7.1
0.6
6.3(400LB)
10.2
7.5
0.6
10(600LB)
15
11
0.6
15(900LB)
22.5
16.5
0.6
16
24
17.6
0.6
20
30
22
0.6
25(1500LB)
37.5
27.5
0.6
32
48
35.2
0.6

试验方法和步骤
应先进行上密封试验和壳体试验，然后进行密封试验。
上密封试验
封闭阀门进口和出口，，阀门处于全开状态，使
上密封关闭，给体腔充满试验介质，并逐渐加压到试验压力，然后检查上密封性能。
壳体试验
封闭阀门进口和出口，压紧填料压盖以便保持试验压力，启闭件处于部分开启状态。给
体腔充满试验介质，并逐渐加压到试验压力，然后对壳体（包括填料函及阀体与阀盖联结处）
进行检查。
评定指标
1 壳体试验
壳体试验时，承压壁及阀体与阀盖联结处不得有可见渗漏，壳体（包括填料函及阀体与
阀盖联结处）不应有结构损伤。
如无特殊规定，在壳体试验压力下允许填料处泄漏，但当成试验压力降到密封试验压力
时，应无可见泄漏。
2上密封试验
在试验持续时间内无可见泄漏。

（注意，镀层质量每批抽检一次或电镀厂提交测试报告。材质每批抽检1只或由供方提交材质报告）

二，阀体重要尺寸的检验
1. 中孔中心尺寸( L )
2. 密封挡位置尺寸大小高度尺寸( A, E, F)
3. 中孔高度和大小尺寸( H, D ,C)
4. 螺纹尺寸 ( M )各连接螺纹尺寸大小，长度（ B, G, P ）
5. 搭子尺寸大小，位置，高度，（配手柄角度实配）
6. 尺寸K, N的长度，（此尺寸关系到压紧量）

a ) b )
图A-2（图中尺寸必需100%合格）
注：E尺寸应大于塑料王外径0.1mm。
P尺寸应大于B螺纹的螺距。

三，阀盖重要尺寸的检验
1. 与体结合的长度（ E ）
2. 密封挡位深度，大小( F, A )
3. 螺纹尺寸，( B, C )
4. 弹片的高度大小（H, J, D,）弹性

a ) b )
图A-3 (图中尺寸必需100%合格)
注：A尺寸应小于塑料王外径0.1mm，（与塑料王紧配）
E,F尺寸公差必需一致，且F尺寸应等于塑料王高度尺寸

四，阀球
阀球是整个球阀的核心件，因此阀球的各个参数尺寸都非常重要
1. 阀球是球阀启闭90º的执行件因此球槽必需对称于它的中心平面且平行于尺寸B的两端面
2. 阀球（Sφ）尺寸表面应光洁，且真圆度保证在0.05以内。
3. 球槽尺寸A应与阀杆扁方紧配（过渡配合），每批应进行抽检实配
4. 尺寸C,E,R也应作重点检验
5. 电镀表面检验，

图A-4(图中尺寸必需100%合格)

五，密封座
密封座在球阀中要长时间挤压，在启闭过程中要受到阀球的摩擦，因此它不但要有良好的弹性，也要有良好的润滑性，因此也是非常重要
1. 密封件的材质检验，（用O形圈作密封件时，O形圈的硬度应在邵氏80º以上）
2. 密封座的大小，高度尺寸（ A, B, H, ）
3. 密封座的二体检验（ L 此尺寸关系到球阀的压紧量，扭拒）

图A-5
注：密封座的二体检验时，如图拿一个所配合的阀球

六，阀杆重要尺寸检验
1. 外圆配体中孔尺寸A的大小
2. 与球槽配合，尺寸F的宽度（与阀球紧配），尺寸D的高度，抽检与手柄实配
3. O形圈槽尺寸C的大小，
4. 尺寸B的宽度（与手柄配合不能松动），应与F尺寸端面垂直。抽检与手柄实配
5. 尺寸E的高度，

图A-6

七，O形圈
O形圈尺寸必需符合图纸，O形圈硬度应达到邵氏70º以上

八，手柄手要尺寸检验
1. 尺寸A ,B ，C与阀杆的配合
2. 尺寸C ,E与阀体搭子成90º开关的配合
3. 尺寸F ,关于擦体的配合
4. 尺寸D ,G , H与螺钉的配合

a ) b )
图A-7

所有的零配件抽样数量按GB/T2828-2003标准执行，尺寸公差按一次抽样方案，一搬检查水平IL=I,合格判定水平AQL=2.5执行。外观检验按一次正常抽样方案，一搬检查水平IL=I,合格判定水平AQL=4.0执行
