人脸识别闸机安装

精品文档

温 馨 提 示
1、安装人证核验终端时，应尽量避免逆光环境
2、请做好防水措施，避免设备淋雨
3、行人通过闸机时，请刷身份证，在刷证的同时请正脸直视摄像头，当语音提示“比对通过”闸机开启后，即可正常通行
① 电源线 （12V3A）
② 网口
③ 信号线（红色：NC）
（黑色：COM）
（黄色：NO）
④ USB接口1
⑤ USB接口2
设备尺寸：
长*宽*高
（188*160*260mm）
底部圆孔尺寸：φ42mm

底部圆孔

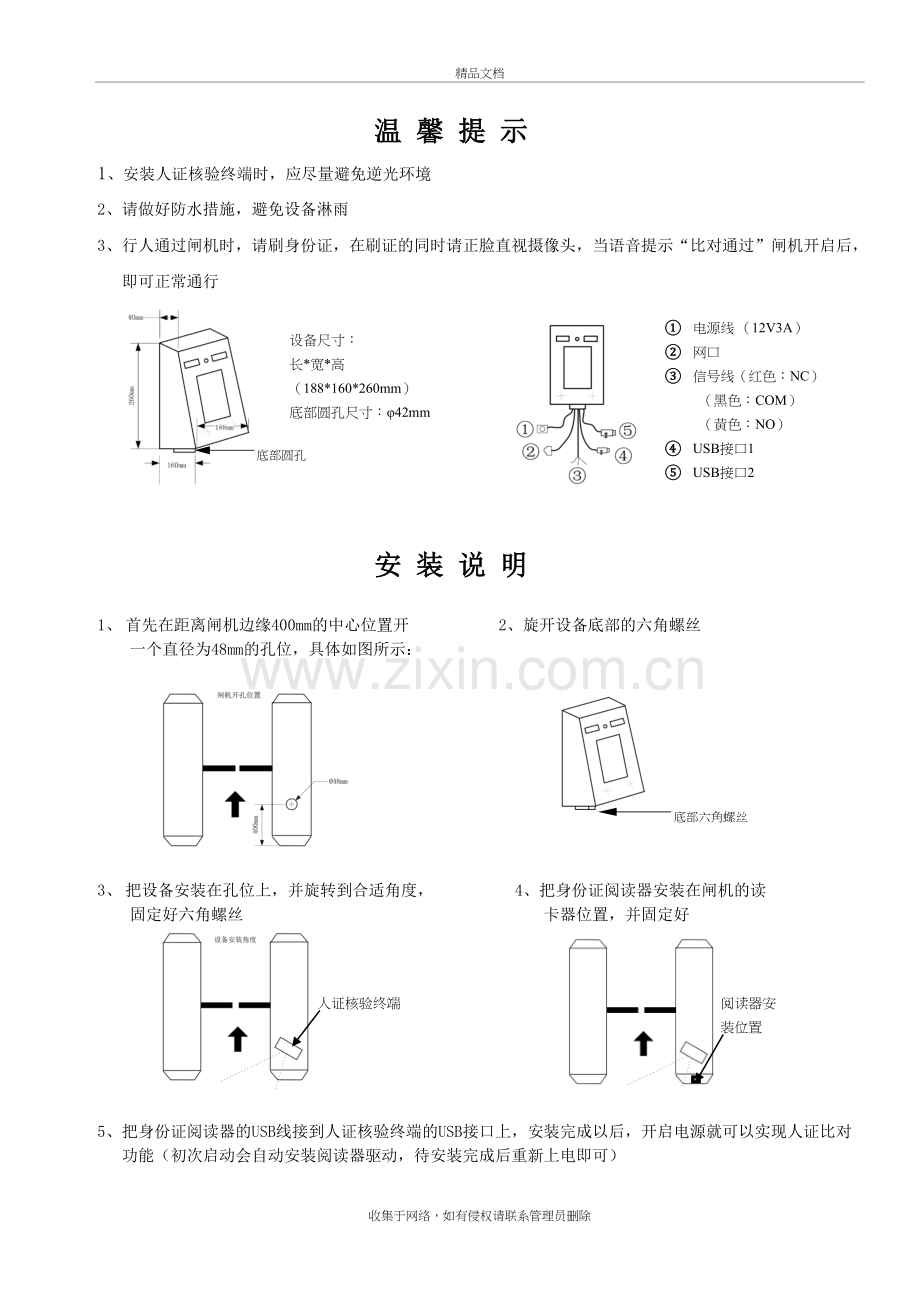

安 装 说 明

1、 首先在距离闸机边缘400mm的中心位置开 2、旋开设备底部的六角螺丝
一个直径为48mm的孔位，具体如图所示：

底部六角螺丝

3、 把设备安装在孔位上，并旋转到合适角度， 4、把身份证阅读器安装在闸机的读
固定好六角螺丝 卡器位置，并固定好
人证核验终端
阅读器安装位置

5、把身份证阅读器的USB线接到人证核验终端的USB接口上，安装完成以后，开启电源就可以实现人证比对功能（初次启动会自动安装阅读器驱动，待安装完成后重新上电即可）
☆ 为确保人证核验设备稳定运行，请务必把闸机接地线
