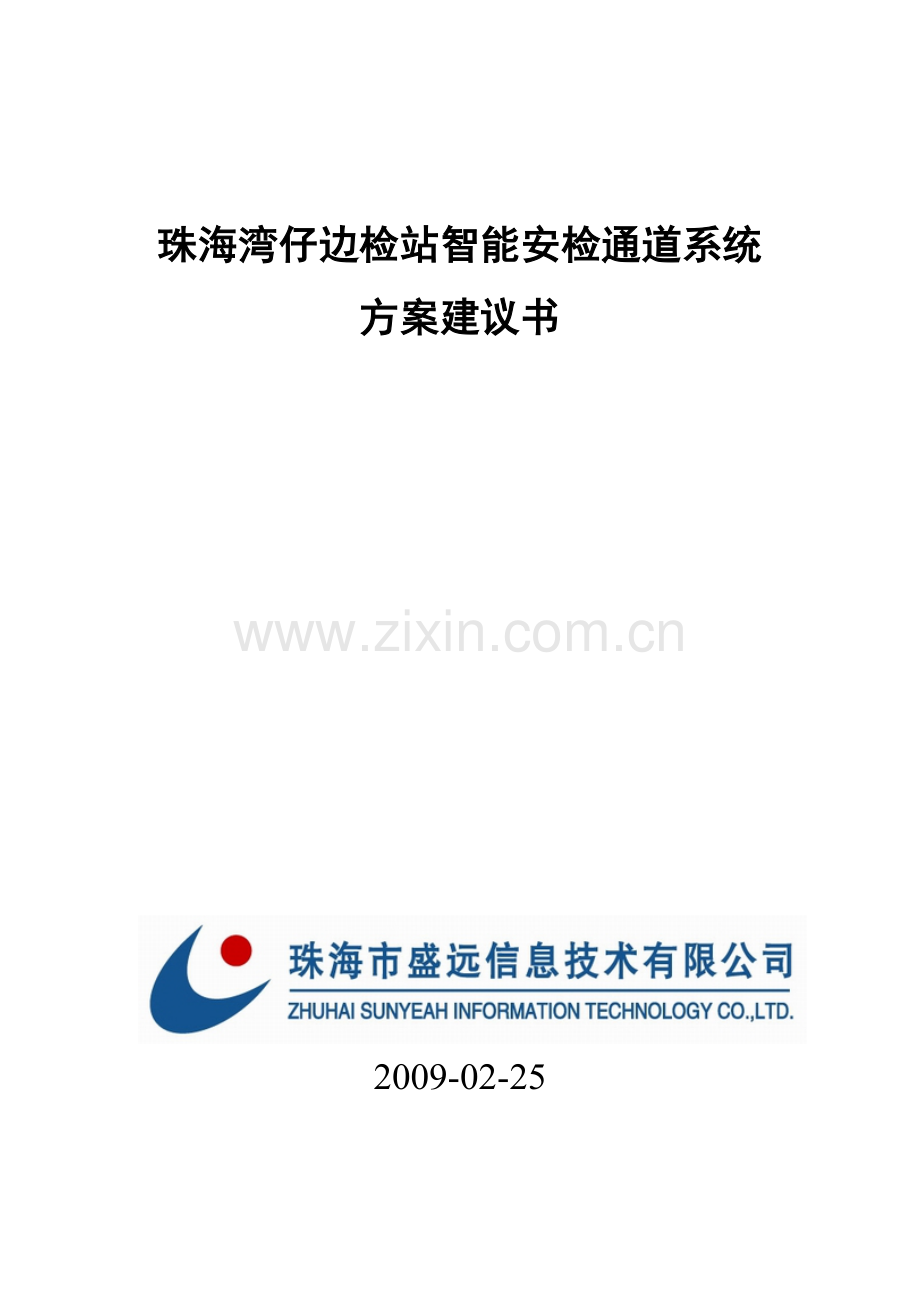

珠海湾仔边检站智能安检通道系统
方案建议书

2009-02-25

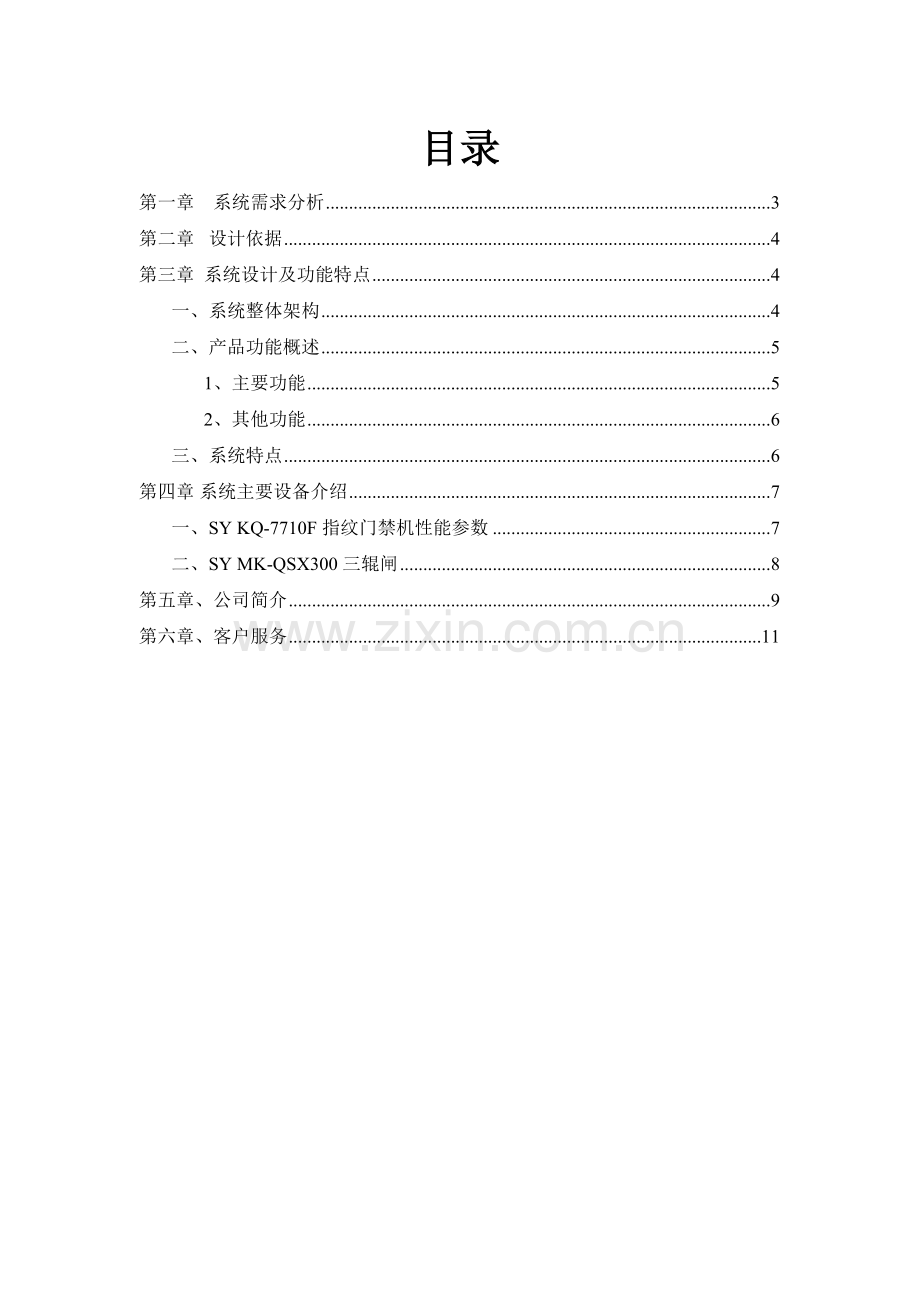

目录
第一章 系统需求分析 3
第二章   设计依据 4
第三章  系统设计及功能特点 4
一、系统整体架构 4
二、产品功能概述 5
1、主要功能 5
2、其他功能 6
三、系统特点 6
第四章 系统主要设备介绍 7
一、SY KQ-7710F指纹门禁机性能参数 7
二、SY MK-QSX300三辊闸 8
第五章、公司简介 9
第六章、客户服务 11
第一章 系统需求分析
为了进一步提高边检工作效率，进一步提高边检工作的管理与服务水平，珠海湾仔边检站有意针对部分频繁出入口岸人员实现智能识别、自助验证通关。通过对现有各种主流智能识别技术—智能卡识别、指纹识别、虹膜识别、掌纹识别、面相识别等多种技术的综合比较，本着“有效、实用、高效、经济”的原则，珠海边检湾仔站有意建设一套融合生物指纹技术及智能卡技术于一体的“双因子”论证安检通道系统。通过该系统的建设，可以达到如下的功能和目标：
1、 每位自助出入站人员发行一张自助出入站IC卡，同时采集最多三枚指纹数据进入通道控制指纹门禁机和系统数据库。
2、 通道指纹门禁机可以提供刷卡、指纹、密码、刷卡+指纹、刷卡+密码等多种论证方式，初步拟定采用“刷卡+指纹”论证方式来确保出入人员的身份唯一。
3、 出入通道采用桥式三辊闸通道机，出关人员通过指纹及刷卡论证后及可自助出关，未通过论证人员则无法打开通道闸出关；
4、 建立出入关人员基本信息数据库，系统可以存储包括人员姓名、性别、照片、民族、住址、联络电话、人员编号、出生日期、所属单位、身份证号，系统也可以提供最多八种用户自定义信息。
5、 身份证卡功能：在边检出入IC卡的表面可以印刷持卡人姓名、性别、照片、通行证号、有效期等可视信息，也可以作为出入证卡使用，是人工查验和抽检的依据。
6、 详细出入记录：采集指纹门禁机中数据后，系统可以提供详细的人员姓名、编号、出入时间、出入状态等信息，并且可以提供方便的EXCEL输出、HTML输出、XML输出、打印输出，十分方便系统的扩展及与其它系统的融合。
7、 方便的授权管理：根据管理要求，通过系统管理软件可以方便地对已采集信息人员进行指纹门禁授权、取消授权等管理。
8、 良好的扩展性：采用自主研发的软硬件，可以方便地进行系统功能扩充及与边检站已有的各种管理系统进行对接。

第二章   设计依据
l 《建筑智能化系统工程设计管理暂行规定》建设部1997
l 《民用建筑电气设计规范》（JGJ／T16－92）建设部
l 《智能建筑设计标准》（DBJ08－4－95）上海市建委1996
l 《建筑和建筑群综合布线工程设计规范》中国工程建设标准协会1997
l 《建筑和建筑群综合布线工程施工及验收规范》中国工程建设标准协
l 《大楼通信综合布线系统》（UD／T926）邮电部1997
l 电器参照EN60950安全标准
l 辐射参照EN50081-1标准
l 抗干扰参照EN50082-1标准
l 严格执行现行通过式金属探测器国家标准
第三章  系统设计及功能特点
一、系统整体架构
本系统从逻辑上分为系统平台、管理终端及现场硬件设备三个层次，其整体的网络构架图如下。对于具体的网络架构实现，可以根据单位的具体网络及管理要求，可以将系统数据库平台、系统管理终端等分开设置，也可以合并系统平台层及管理终端层只设置一台管理主机，管理主机中同时安装系统平台软件及各管理应用子系统软件，管理主机既是系统平台主机、又是应用子系统的管理终端，此种方案实现了后台设备及终端管理计算机投资节约最大化。

二、产品功能概述
1、主要功能
l 节省人力：入口实现无人管理模式；
l 智能身份识别：智能判断前来读取指纹+刷卡的人员是否具有入场权限；
l 出入信息记录：指纹识别及读卡时同步自动记录进入时间、身份；
l 人员信息管理：实现出入人员的姓名、性别、照片、民族、住址、联络电话、人员编号、出生日期、所属单位、身份证号等信息的管理，并且可以有效地对不同人员进行分类管理。
l 卡的管理：实现各类卡（包括感应卡等）的授权发行、数据更改、挂失/解除挂失、退卡、清空回收等管理；
l 万能查询功能：可能通过一个条件或多个条件相组合，对人员基本资料、人员出入情况等相关资料进行查询，并能够生成报表。
l 系统设置：通过简单的鼠标点击，可以轻松地进行系统设置；
l 可通过预留的通讯接口与计算机相联，监控、统计探测情况。
2、其他功能
l 可以脱机、脱网运行：系统在电脑出现故障或网络不通的情况下，仍然能够正常工作；
l 权限管理：多个出入口的场所，可以设置某人可以进了全部的出/入口、也可以限制该人员能进出其中的几个出/入口；
l 多种识别及论证共存：系统可以使用生物指纹技术、智能IC卡技术、密码技术来对出入人员进行身份识别及论证，方便对各类人员进行分类管理并提供周到的服务。
l 高可靠性高静音：因为采用独创机芯因此比同类产品故障率低，噪音低。
三、系统特点
l 安全防伪：采用了目前世界上先进的生物指纹识别技术和非接触式智能卡技术，防伪性能良好。人员指纹拥有唯一性，同时配套发放的IC卡具有一个唯一序列号的智能卡，该序列号不能更改。同时操作时采用双向验证机制和多重加密技术，唯一识别。无法伪造仿制。而且只有该系统发行认可的智能卡才能识别认可。
l 记录信息完整，查询统计方便。
l 控制准确：采用了计算机控制和数据处理技术，自动化程度更高。

l 防止卡人：三棍闸根据人员刷卡通行的情况自动开启，通过人员只需很小的力就能通过。
l 权限设置：采用计算机和各个计算机可以实现实时通讯，管理计算机具有外线接口。
l 配置灵活：采用标准的工业控制系统结构，可根据用户不同的要求组织不同系统的配置，方便灵活。
第四章 系统主要设备介绍
一、SY KQ-7710F指纹门禁机性能参数

SY KQ-7710F
1、技术指标
【比对方式】： 1：N
【指纹容量】：3000枚
【记录容量】：80000条记录
【响应时间】：≤1.2秒（注册满3000枚）
【认假率（FAR）】：≤0.0001%
【拒真率（FRR）】：≤0.01%
【认证方式】：指纹+密码
【工作方式】：脱机、联网均可
【数据传输距离】：1200m(RS485或TCP/IP)
【语音提示】：语音提示
【LCD显示】：中文(简单、繁体)、英文
【指纹输入面积】：16mm×16mm
【输入电源】：DC 9V，1.5A
【功耗】：小于5W
【产品体积】：170mm X 130mm X 50mm
【通讯模式】：RS232，RS485

2、产品特性
1、双CPU硬件结构设计
2、脱机/联网工作
3、超大容量指纹存储。
4、指纹识别障碍情况下可用密码或IC卡进行身份论证
5、响应速度快
6、无耗材后期使用成本低
7、强大的后台门禁考勤管理软件。

二、SY MK-QSX300三辊闸

整个产品外形采用进口不锈钢板冲压成型， 造型美观大方，防锈、耐用，能抵抗外力破坏。长方形机箱与通道闸杆构成的通道可为出 入人员提供有序文明的 通 行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。
◇结构：框架结构/不锈钢外壳
◇生产工艺：全电脑数控激光切割机生产
◇外形尺寸：宽280×长1200×高980（mm）
◇重量：70Kg
◇闸杆长：510(mm)
◇闸杆最大承受力：80Kg
◇闸杆工作驱动力：3Kg
◇闸杆传动方式：数字方式
◇闸杆转向：单向、双向（可选）
◇灯光提示：通行方向指示
◇工作机芯：24V/20W德国技术国产马达
◇采用光学孔位工作原理，对输入控制信号没有延时要求
◇控制板带有计数功能，LED数字显示功能(可选)
◇工作环境：室内、室外、全天候防水
◇温度：-40℃ ～ 70℃
◇应急措施：掉电自动落杆/手动落杆（可选）
◇感应卡读卡口尺寸：配带标准安装支架，或度身定做
◇开闸时间：0.2秒
◇通行速度：30人/分钟
◇输入接口：RS485信号或继电器开关信号

备注：实际产品与样图可能会稍有差异，以实际产品为准。

第五章、公司简介
珠海市盛远信息技术有限公司源于国际著名智能卡公司，是按照现代企业制度建立的专业致力于智能卡应用及安防监控整体解决方案和服务提供的高科技企业。公司总部设于极富创新活力的美丽海滨城市—珠海，在南京设有研发中心，在广州、杭州等地设有办事处。公司主要产品包括智能卡读写机具系列产品、“校园一卡通”管理系统系列产品、“企业一卡通”管理系统系列产品、会员卡管理系统系列产品、幼儿接送管理系统系列产品等。
公司始终秉承“厚德载物、盛于久远”的经营管理理念，以诚信为根本，矢志不渝地把市场的需要、客户的需求作为我们一切工作的出发点和基础，致力于为客户提供“安全可靠、功能先进完善、性价比高”的产品及贴心的服务。依托南京大学、南京航空航天大学、华南理工大学强大的科技研发力量，在广大客户及社会各界的厚爱及支持下，经过几年的艰苦奋斗，公司获得了快速发展，目前各类产品行销海内外、应用案例遍布全国。
核心经营理念：
“厚德载物、盛于久远”
² 诚心做人、用心做事
² “诚信”是企业的生命线和根本行为准则
² 一切以客户为中心，致力于客户成功和客户满意
人员构成情况：
公司现有员工20余人，其中教授、博导1人，博士2人，硕士4人，70%以上员工具有重点大学本科以上学历。
产品概况：
企业一卡通系统（企事业单位、政府部门通用）
校园一卡通系统（城域版、高教版、职教版、普教版）
会员卡收费管理系统（商场、酒店消费版、体育娱乐版、餐饮消费版…）
幼儿接送管理系统（幼儿园版、中小学版）
智能卡读写设备（考勤机系列、消费机系列、门禁设备系列、水控设备系列、巡更设备系列、车载机系列、会议签到设备系列…….）
……产品众多，在此不再一一列举。（更多产品可参见 “公司产品”部分。）
成功案例：
松江大学城“银校一卡通”系统、中国人民解放军第二军医大学“银校一卡通”系统、中国工商银行上海分行“企业一卡通”系统、珠海市人民政府机关食堂智能消费管理系统、江门海关智能一卡通系统、珠海边检总站食堂消费管理系统、东信和平智能卡股份有限公司指纹考勤门禁管理系统、珠海雷鸣达通信技术有限公司指纹门禁考勤管理系统……项目众多，在此不再一一列举。（更多案例可参见 “成功案例”部分。）

第六章、客户服务
本着“用户至上,服务为本”经营服务宗旨,公司已形成一个完善的销售及售后服务网络，确保客户能得到及时有效的服务和系统可靠稳定的运行.
1. 售前服务
为客户提供各种技术咨询,讲解系统功能,现场考察,根据用户的实际情况制定管理系统方案.
2. 过程服务
在项目实施过程中,负责在现场进行系统安装调试,培训操作人员,使其能独立上岗,熟练掌握系统产品的使用及日常维护。
3. 售后服务
① 一年免费保修
公司设有用户登记卡，保存有各用户的详细资料以便于更好的服务于用户。系统投入使用后，产品出库后一年内对系统硬件出现的故障，将提供免费维护。
②一年后的有偿服务
免费保修期满后，将与贵方签订续保合同，我公司将对所有产品提供终身维护。
4. 远程服务
我们提供远程网上、电话服务。
