某展览馆智能化电力监控系统设计方案.doc

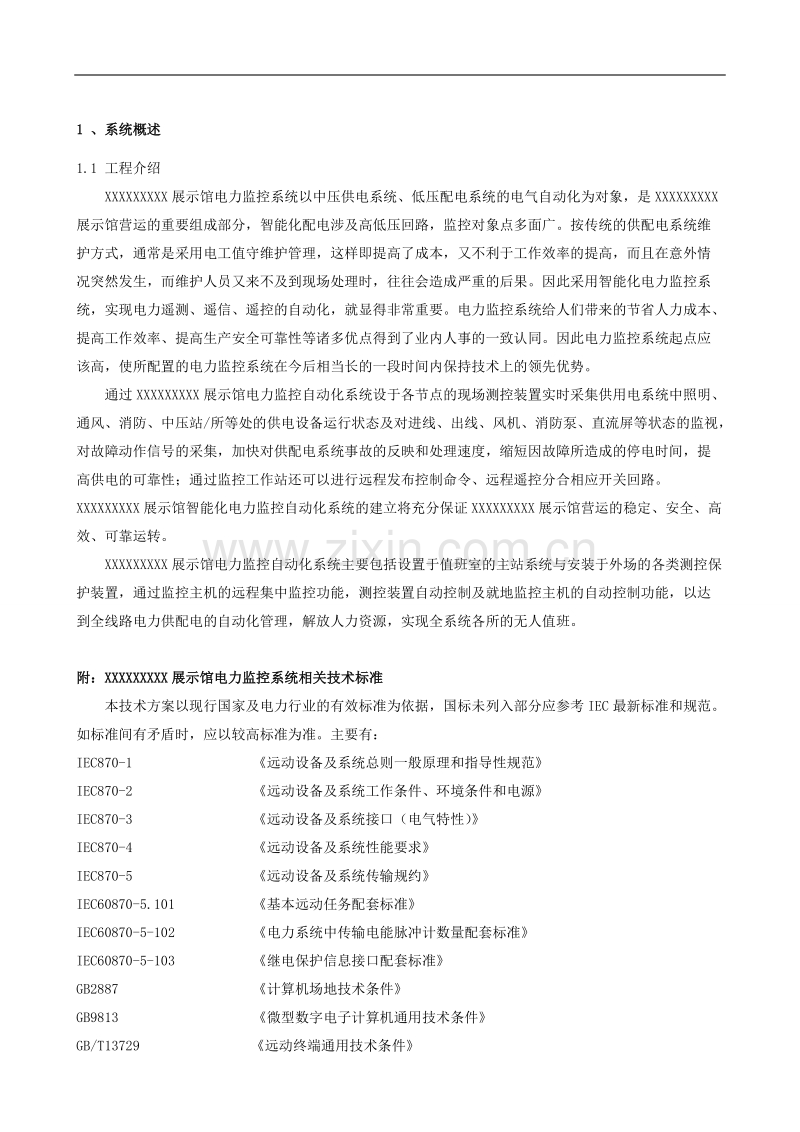

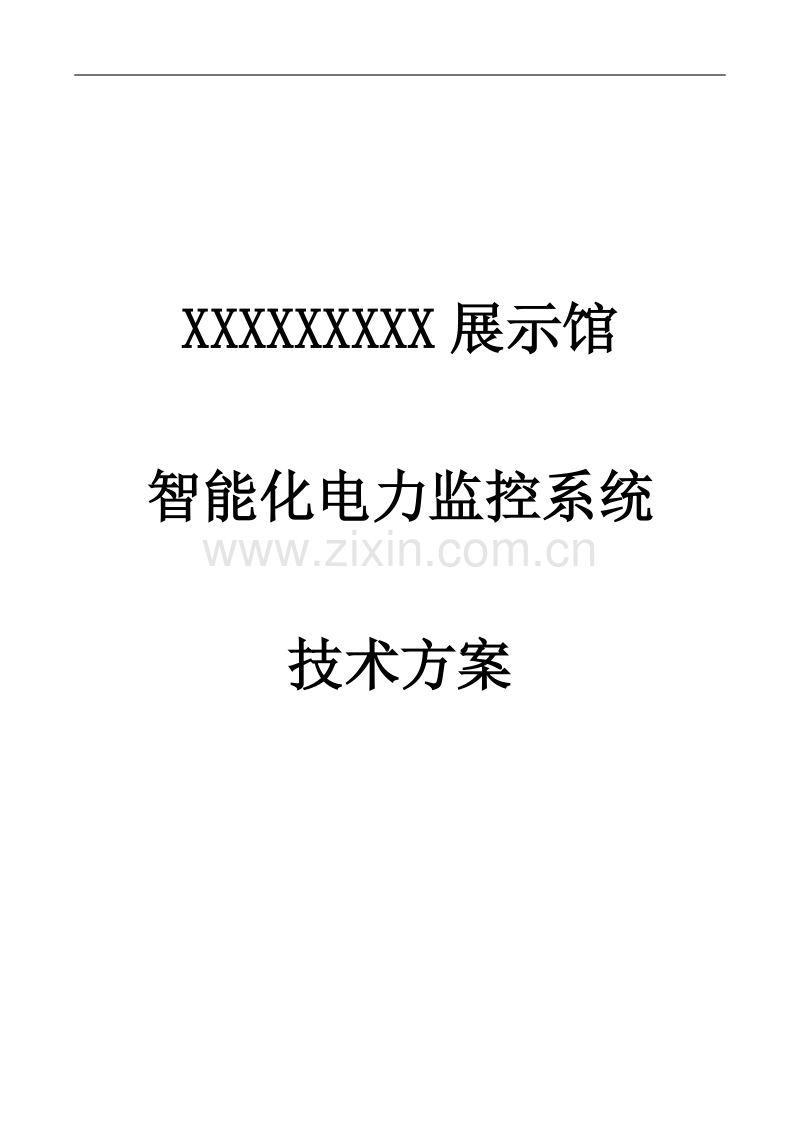

XXXXXXXXX展示馆智能化电力监控系统技术方案1 、系统概述1.1 工程介绍XXXXXXXXX展示馆电力监控系统以中压供电系统、低压配电系统的电气自动化为对象，是XXXXXXXXX展示馆营运的重要组成部分，智能化配电涉及高低压回路，监控对象点多面广。按传统的供配电系统维护方式，通常是采用电工值守维护管理，这样即提高了成本，又不利于工作效率的提高，而且在意外情况突然发生，而维护人员又来不及到现场处理时，往往会造成严重的后果。因此采用智能化电力监控系统，实现电力遥测、遥信、遥控的自动化，就显得非常重要。电力监控系统给人们带来的节省人力成本、提高工作效率、提高生产安全可靠性等诸多优点得到了业内人事的一致认同。因此电力监控系统起点应该高，使所配置的电力监控系统在今后相当长的一段时间内保持技术上的领先优势。通过XXXXXXXXX展示馆电力监控自动化系统设于各节点的现场测控装置实时采集供用电系统中照明、通风、消防、中压站/所等处的供电设备运行状态及对进线、出线、风机、消防泵、直流屏等状态的监视，对故障动作信号的采集，加快对供配电系统事故的反映和处理速度，缩短因故障所造成的停电时间，提高供电的可靠性；通过监控工作站还可以进行远程发布控制命令、远程遥控分合相应开关回路。XXXXXXXXX展示馆智能化电力监控自动化系统的建立将充分保证XXXXXXXXX展示馆营运的稳定、安全、高效、可靠运转。XXXXXXXXX展示馆电力监控自动化系统主要包括设置于值班室的主站系统与安装于外场的各类测控保护装置，通过监控主机的远程集中监控功能，测控装置自动控制及就地监控主机的自动控制功能，以达到全线路电力供配电的自动化管理，解放人力资源，实现全系统各所的无人值班。附：XXXXXXXXX展示馆电力监控系统相关技术标准 本技术方案以现行国家及电力行业的有效标准为依据，国标未列入部分应参考IEC最新标准和规范。如标准间有矛盾时，应以较高标准为准。主要有：IEC870-1 远动设备及系统总则一般原理和指导性规范IEC870-2 远动设备及系统工作条件、环境条件和电源IEC870-3 远动设备及系统接口（电气特性）IEC870-4 远动设备及系统性能要求IEC870-5 远动设备及系统传输规约IEC60870-5.101 基本远动任务配套标准IEC60870-5-102 电力系统中传输电能脉冲计数量配套标准IEC60870-5-103 继电保护信息接口配套标准GB2887 计算机场地技术条件GB9813 微型数字电子计算机通用技术条件GB/T13729远动终端通用技术条件GB/T 14429 远动设备及系统术语GB/T13730 地区电网数据采集与监控系统通用技术条件DL476-92 电力系统实时数据通信应用层协议DLS003-91 电力系统调度自动化设计技术规程DL/T630 交流采样远动终端技术条件DL/T634-97 远动设备和系统 传输规约 基本远动任务配套标准DL/T667-99 远动设备和系统 传输规约 继电保护设备信息接口配套标准DL/T643-1997 远动设备及系统第5部分：传输规约第101篇；基本远动任务配套标准DL/T720-2000 电力系统继电保护柜、屏通用技术条件DL/T459-2000 电力系统直流电源柜订货技术条件DL/T637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T670-1999 微机母线保护装置通用技术条件DL/T448-2000 电能计量装置技术管理规程DL/T781-2001 电力用高频开关整流模块DL/T770-2001 微机变压器保护装置通用技术条件DL/T789-2001 县级电网调度自动化系统实用化要求及验收DL/T526-2002 静态备用电源自动投入装置技术条件DL/T5137-2001 电测量及电能计量装置设计技术规程GB/T14598.9-1995 辐射电磁场干扰试验GB/T14598.10-1996 快速瞬变干扰试验（或IEC255-21-4）IEC255-21-1 3级高频干扰试验：2.5KV（1MHz/400KHz）IEC61000-4-2 静电放电抗干扰度试验：3级IEC61000-4-3 射电磁场抗干扰度试验：3级IEC61000-4-4 快速瞬变电脉冲群抗干扰度试验：4级IEC61000-4-5 冲击（浪涌）抗干扰度试验IEC61000-4-6 电磁场感应的传导骚扰抗扰度试验IEC61000-4-8 工频磁场的抗扰度试验GB14285-93 继电保护和安全自动装置技术规程SDJ9-87 电测量仪表装置设计技术规程DL/T5136-2001 火力发电厂，变电所二次接线设计技术规程GB/T15145-94 微机线路保护装置通用技术条件DL478-92 静态继电器保护及安全自动装置技术条件DL5003-91 电力系统调度自动化设计技术规程ISARP55.1 数字处理计算机硬件测试SAMA PMS21.1 仪表和控制系统功能表示法ANSI/NEMA ICS6 电力系统继电保护及安全自动装置反事故措施要点国电发2000589号 防止电力生产重大事故的二十五项重点要求国电发2002138号 防止电力让产重大事故的二十五项重点要求继电保护实施细则2、 监控范围及对象本系统的监控的对象主要为集中在XXXXXXXXX展示馆供配电系统的电气设备等，有配电房的20Kv负荷开关柜、断路器柜、低压进线断路器回路、变压器温度、低压出线回路等以及其它供配电设备（主要为照明监控配电箱、风机控制柜等设备）的运行状态进行监视。供电系统与电力监控相关的系统设备包括以下内容： 干式变压器 直流屏 变电所高低压柜 发电机本方案对XXXXXXXXX展示馆的变电站（所）进行监控，电力监控范围包括：变压器，低压回路的遥信、遥测、遥控。在变电所配置微机保护测控装置及电力监控装置，实时采集电气回路的模拟量（电流、电压、功率、频率、温度等）和开关量（开关的位置信号、继电保护及自动装置信号、设备运行状态信号等），经通信系统上传至管理站的电力监控计算机，对采集的数据进行合理性比较、上下限比较，综合分析用电状态，进行事故报警、远端分、合闸，变电站实现无人值班。在变电所中： 微机保护装置主要用于进线保护、变压器保护和线路保护，实现保护、遥测、遥信、遥控等功能。 电力监控装置主要用于监控低压进线、低压馈线，安装于变电所的进线柜和馈电柜，实现遥测全电量、遥信、遥控功能。3、 微机保护、电力监控终端设备配置及功能3.1 20kV进线及变压器保护 20kV进线、出线选用深圳XXXXPMC-651系列微机保护装置，共3台。实现以下功能： 瞬时电流速断保护 复压（方向）限时电流速断保护 复压（方向）定时限过流保护 反时限过电流保护 相电流加速保护 过负荷保护 负序过流保护 零序过流保护 低周减载 绝缘监视 PT 断线监视 控制回路监视 全电量测量 电能计量 故障录波（录波总长度为25 个周波） 事件记录（记录总量为192 条） 谐波畸变监视（最高达31 次谐波） 开关量输入和继电器输出（16 路开关量输入、10 个继电器出口） 多种通信接口3.2 低压进线监控装置：采用深圳XXXXPMC-630C，共2台。测量两条低压进线的全部三相电量：V、I、P、Q、Cos、kWh、kVAh 、kVARh、f等；需量计算；分时计费功能；波形的瞬态捕捉功能，便于用户正确分析和查找事故原因；波形采样功能；电能质量分析功能：三相电压电流奇次、偶次及总的谐波畸变率、三相电压电流各次谐波畸变率（31次）；三相电压电流不平衡度；6路开关量输入可用于监视断路器、刀闸、开关故障等状态。装置内部提供24伏直流电源，用于无源触点的状态监视（分辨率为1ms）；控制输出继电器（4路）；可选配1路模拟量输入；1路模拟量输出；支持光电式电能脉冲检验与接点电能脉冲检验两种电能精度检验方式；大液晶显示代替全部电量盘表；定值越限控制与报警：定值越限系统可控制继电器输出，常用于负荷控制，通过上位机软件进行设置；事件顺序记录：连续记录64个事件，时间分辨率为1ms；定时记录功能；所有记录可由上位机通过RS-485通信口读取。3.3低压主要出线监控装置：采用深圳XXXXPMC-630A，共49台。测量重要低压进线的全部三相电量：V、I、P、Q、Cos、kWh、kVAh 、kVARh、f等；需量计算；波形的瞬态捕捉功能，便于用户正确分析和查找事故原因；电能质量分析功能：三相电压电流奇次、偶次及总的谐波畸变率、三相电压电流各次谐波畸变率（31次）；三相电压电流不平衡度；6路开关量输入可用于监视断路器、刀闸、开关故障等状态。装置内部提供24伏直流电源，用于无源触点的状态监视（分辨率为1ms）；控制输出继电器（4路）；支持光电式电能脉冲检验与接点电能脉冲检验两种电能精度检验方式；大液晶显示代替全部电量盘表；定值越限控制与报警：定值越限系统可控制继电器输出，常用于负荷控制，通过上位机软件进行设置；事件顺序记录：连续记录64个事件，时间分辨率为1ms；所有记录可由上位机通过RS-485通信口读取。3.4低压次要出线监控装置：采用深圳XXXXPMC-51M，共60台。测量次要低压进线的单相交流电量：V、I、P、Q、kWh、kVAh 、kVARh、PF、f等；单相正向有功电能、无功电能计量； 可选配2路开关量输入可用于监视断路器、刀闸、开关故障等状态；2 路开关量输出可直接切断250VAC/5A 或30VDC/5A 的负载。继电器操作通过上位机遥控进行，可选择电平保持方式或脉冲自动返回方式。可选配 1 路模拟量输出（AO），为424mA 直流电流信号。所有采集数据均可由上位机通过RS-485通信口读取。3.5变压器变电站设有20/0.4kV变压器，电力监控可通过干变内部预先埋设的温度传感器和相应的智能温控仪对干变的温度信号、超温报警、变压器风机工作状态等变压器运行状态进行监测。4 、智能化电力监控系统的系统结构及具体配置电力监控系统采用三层分布式网络结构，整个电力监控系统采用以太网的网络通信结构，各变电站监控装置通过MODBUS总线连接起来，再通过CEIEC-1380转换为TCP/IP信号，与变电站的通信设备进行通信。系统结构分为三层：主控层、通讯管理层和现场设备层。4.1 主控层配置主控层也称系统管理层，设置在管理站内，由电力监控计算机、打印机、UPS电源等组成。采用专业的电力监控软件实理变配电系统的全部监控功能a. 操作员工作站：选用DELL高性能服务器1台，配置为(CPU3.0GHz，1G内存，250G硬盘，DVD光驱，100M网卡，声卡、音箱，19”液晶显示器)； b. 交换机：选用1台PMC-108口工业级以太网交换机；c. 打印机：选用1台针式打印机。完成运行报表以及各种事件的实时打印；d. 配置电力监控软件：PecStar一套，负责整个系统的监控。l 主控层配置清单序号名称规格与型号数量生产厂家一 硬件配置（选项）1监控计算机DELL-T100服务器(标配双核Intel Pentium E2160处理器(1.8GHz/1G/250G SATA/COMBO/音箱声卡/100M/音箱/键盘鼠标，19”液晶显示器1DELL2打印机LQ1600K3H1EPSON3UPS电源2kVA/1小时1山特二 软件配置1应用组态软件PecStar1深圳XXXX2系统分析软件PecView1深圳XXXX3系统配置软件PecSet1深圳XXXX4.2 通信管理层配置通信管理层采用通信前置机控制所有现场的保护装置、监控装置和第三方设备。完成现场设备层和主控层的网络连接、转换和数据、命令交换，通过以太网实现系统与其它管理系统的网络通信。通信管理层通过通信管理机、以太网交换机、线缆等，为电力监控系统提供一个稳定可靠高速的通信通道。各变电所、站与监控中心之间的数据传输通过以太网通信网络来实现。配置一台通信前置机CEIEC-1380，负责将高、低压柜上的保护、监控、计量装置和第三方设备（直流屏、UPS等）的数据通过RS-485总线采集上来，一个CEIEC-1380可以同时采集16条RS-485总线，其中每条RS-485总线可以连接12个左右的装置。CEIEC-1380将各种监控、计量装置和第三方设备数据采集后输出1路TCP/IP协议的网络信号给监控计算机。同时选配相应的机箱和通信电缆，通信电缆采用屏蔽双绞线。电力监控系统供应商负责提供通讯电缆和现场装置与柜子之间的控制电缆，以及安装PMC装置的附件，安装用户派人协助，电力监控系统供应商负责现场指导，对整个接线过程负责。l 通信管理层配置清单序号名称规格与型号数量生产厂家1通信机箱PK-10，尺寸：800600600mm1深圳XXXX2通信管理机CEIEC-13801深圳XXXX3工业级以太网交换机PMC-1081深圳XXXX4.3 现场设备层配置现场设备层即现场监控层，由微机保护、电力监控装置组成。各电力监控设备就地安装在开关柜回路中，完成保护、控制、监测和通信等功能，同时具有动态实时显示开关工作状态、运行参数、故障信息和事件记录、保护定值等功能。在变电所配置电力监控装置，实时采集电气回路的模拟量（电流、电压、功率、频率、温度等）和开关量（开关的位置信号、继电保护及自动装置信号、设备运行状态信号等），经通信系统上传至管理站的电力监控计算机，并可以通过计算机远程实现变电站开关的遥控功能。现场设备层采用星型和总线型（屏蔽双绞线）相结合，网络具有很高的可靠性和实时性。各间隔测控单元负责与现场开关等一次设备的二次侧电流、电压及信号接点直接联系。4.4 PMC系列电力监控系统的装置的特点说明1) 电力监控与一般功能的电子表的概念截然不同。电力监控装置最终的目的是要实时的对楼的供用电情况进行监视，电子表一般的功能主要是以计量为主，主要是定期或者不定期的查看电度等电量参数。PMC所有系列监控装置不但具备多功能电子表的独特功能，更重要的是具备无人值班要求的监控功能，举几个例子来说明一下：a. 事件顺序记录功能（SOE）：监控系统需要将整个系统的电力运行情况在主控室进行监控，需要记录所有发生的报警事件、操作事件以及事故事件等事件记录，以便于查看和分析。因此监控装置本身应具有事件记录功能， PMC监控装置同时具有1ms分辨率的SOE记录，可以对所发生的事件以1毫秒的间隔进行排列顺序，帮助值班员完成对事件的分析和统计。b. 开关量位置监视和变位报警：完整的电力监控既包括交流全电量的采集，也应包括高、低压回路的开关状态监视（例如断路器状态、断路器手车位置、发电机的手自动控制状态、变压器温度状态等），因此要求监控装置具有开关量输入功能，要求监控装置有足够的DI点输入，其中PMC-630A可选6个DI点；具有定值（包括电压、电流、有功、无功、电度）越限和遥信变位报警功能，并且在开关量变位报警中分为几个级别来区分报警的等级，以便于监视人员在后台通过报警所显示出不同的颜色和声音来区分事件的严重性。即一般报警（即人为的手动操作，其实并没有发生故障）、报警（即开关本身出现问题，例如开关未储能）、断路器故障报警等。也可根据用户的具体要求来定义。c. 谐波分析功能：谐波可造成以下电力设备：配电线缆、变压器发热、断路误动作、发电机喘振等不良后果。另外，谐波能使电网中的电压、电压波形发生畸变，从而降低电网电压，浪费电网容量。PMC系列监控装置所具有的谐波分析（总谐波畸变率THD以及3、5、7、11次等各次谐波）功能有效的帮助用户降低谐波对电力用电设备及电网的危害。d. 遥控：为达到无人值班或少人值班的目的，整个电力监控系统应具有遥控功能，以方便用户有选择的对楼内配电回路进行遥控；即使不使用遥控功能一般也都会预留遥控功能。e. 通信口：组成电力监控系统要求电力监控装置一定要具有通信口，从而将整个监控装置通过通讯口与后台监控软件相连。PMC系列具有标准的RS-485通讯接口并且支持MODBUS通讯协议。2) 电力监控系统的装置长期不间断的运行在配电房中，因此对装置本身可靠性有很高的要求，因此要选用高质量的电子元器件，采用精密加工工艺；PMC装置完全采用高品质、低功耗的元器件，装置外表采用全封闭方式封装，避免了灰尘等物体的干扰，同时由于选用了高品质、低功耗的元器件，不需要散热孔也可以使装置的产生的热量得到散发；同时PMC-630A装置外壳完全采用铝合金外壳，稳定性及抗干扰性远远强于其它造价低廉的材料的装置外壳。4.5 PecStar电力监控系统软件XXXX公司自行研发的PecStar后台监控软件至今已经有10多年的历史，早在90年代初，XXXX公司就在DOS3.0的操作平台上研制开发了第一代后台监控软件，10多年来，不断的了解用户的需要，不断的积累经验，不断的完善和充实，PecStar已经成为电力系统发、变、用电监控最可信赖的朋友，PecStar目前已经在国内外大大小小的近千个现场稳定运行。PecStar软件是通过认证的专业软件，并获国家注册，连续多年通过深圳市政府高新技术软件认证，同时XXXX公司被评为深圳软件企业百强。PecStar具备以下特点：u 开放性：PecStar遵守公认的开放性标准，方便系统的维护、扩充和升级，可与其他系统实现无缝集成，可与其他计算机网络(如BMS系统、企业MIS网、ERP系统等)互联。u 安全性：PecStar能满足长时间连续稳定可靠运行的要求，保证数据的完整性和一致性，防止来自系统自身的意外或人为的误操作，PecStar在所有现场均一次性投运成功。u 功能完备性：PecStar除包括基本的SCADA及必备功能外，还包括分时计费、智能操作票、电能质量分析、微机防误操作等功能，是内部审核和运行管理最可信赖的朋友。u 实时性：PecStar满足对实时性的要求，系统响应时间足够短。u 界面友好性：PecStar用户界面简捷、直观，方便用户特别是不太熟悉计算机的用户使5、 设备清单5.1 电力监控系统设备清单 序号设备名称规格型号原产地及单位数量制造国一、设备层120kV进线微机保护装置PMC-651F深圳XXXX台12变压器微机保护装置PMC-651T深圳XXXX台23低压进线监控装置PMC-630C深圳XXXX台24重要低压出线监控装置PMC-630A深圳XXXX台495次要低压出线监控装置PMC-51M深圳XXXX台60二、主控层1监控主机（服务器）PIV 3.0GHz/ 2*512M/250G/ COMBO/声卡/网卡/音箱/19”液晶显示器戴尔台12打印机LQ1600K3H爱普森台13不间断电源2KVA/h山特台1三、通讯层1智能通信管理器CEIEC-1380深圳XXXX台12通信电缆及其附件屏蔽双绞、网络线等深圳XXXX套13工业级以太网交换机PMC-108深圳XXXX台14操作台2m1.2m0.7m国产优质套15通信机箱800*600*600深圳XXXX面1四、系统软件(全系统)1应用组态软件Pecster深圳XXXX套12系统分析软件PecView深圳XXXX套13系统配置软件PecSet深圳XXXX套1五、其他1资料手册、说明书、图纸等深圳XXXX套36、 装置及系统的主要功能6.1 PMC-651F馈线保护测控装置功能特点适用于各种电压等级馈入和馈出线路的保护测控装置，硬件采用高性能32 位嵌入式单片机、同步高精度AD 采样、无穷读写次数的大容量不丢失数据存储芯片、大液晶中文图形化LCD；软件配以专门的保护算法，实现了高可靠性的馈线保护、高精度的测量与计量、31 次谐波分析、特有的故障录波查看、完备的遥控与中央信号输出等功能。产品特点： 高可靠性的继电保护功能与自动装置功能 高精度的测量与计量功能 电流电压31 次谐波分析功能 完备的遥控与中央信号输出功能 大容量支持分类查询的事件记录（分辨率1ms） 长时间故障录波（掉电可保持10 年） 保护出口配置灵活，显示界面图形化和人性化 独特的故障录波图示 完善的自检功能 支持软件在线升级保护配置：具有瞬时电流速断保护、复压（方向）限时电流速断保护、复压（方向）定时限过流保护、相电流加速保护、反时限过流保护、过负荷保护、零序过流保护、重合闸、低周减载、绝缘监视、PT 断线及控制回路监视等功能。 瞬时电流速断保护三相电流最大值大于保护定值即出口，保护可选择动作于跳闸或报警。 复压（方向）限时电流速断保护在复合电压元件开放，且方向元件在动作区（方向元件采用90接线，最大灵敏角为-45；方向元件动作区为-135 45）条件下，三相电流最大值大于保护定值，并达到整定延时后即出口，保护可选择动作于跳闸或报警。 复压（方向）定时限过流保护在复合电压元件开放，且方向元件在动作区（方向元件采用90接线，最大灵敏角为-45；方向元件动作区为-13545）条件下，三相电流最大值大于保护定值，并达到整定延时后即出口，保护可选择动作于跳闸或报警。 反时限过电流保护具有5 组IEC 标准的反时限特性曲线簇可供选择： IEC-C1（标准反时限曲线） IEC-C2（非常反时限曲线） IEC-C3（极度反时限曲线） IEC-C4（长时反时限曲线） IEC-C5（短时反时限曲线）保护可选择动作于跳闸或报警。 相电流加速保护当手动合闸或重合闸时，相电流加速保护才起作用。三相电流最大值大于保护定值，并达到整定延时后即出口。 过负荷保护三相电流最大值大于保护定值，并达到整定延时后即出口，保护可选择动作于跳闸或报警。 零序过流保护用于小电流接地保护时，采用零序低电压闭锁的零序功率方向原理。3U0 为自产，零序电流IN 为采集，保护需要零序电压大于7V ， 零序功率方向元件在动作区（Arg(IN/3U0)=180360，当零序电流大于保护定值，并达到整定延时后即出口。零序功率方向元件可以投退，保护可选择动作于跳闸或报警。用于小电阻接地保护时，由于零序电流IN 比较大，需要在选型时说明。 重合闸本装置采用三相一次重合闸。充电完成条件（下列条件须同时满足）： 重合闸软压板投入 断路器合闸状态 闭锁重合闸未投入（IN8=0） 弹簧未储能信号未动作（IN9=0） 满足上述条件后15s放电条件（下列条件只须任意一项满足）： 闭锁重合闸投入（IN8=1） 低周减载跳闸动作 过负荷跳闸动作 控制回路断线 重合闸启动一次后当充电过程已完成，瞬时速断保护、限时电流速断保护或定时限过流保护跳闸动作，重合闸即投入。当合于故障时，由相电流加速保护快速动作切除故障。 低周减载当实测频率小于频率定值、并达到整定的低周减载延时后即出口。低周减载可以选择是否经过频率滑差闭锁，滑差可以设置。 绝缘监视采用零序电压判断，当零序电压大于保护定值，并达到整定延时后及发报警信号。 PT断线监视PT 断线功能可监视PT 单相断线、两相断线和三相断线。发生PT 断线故障后，装置延时5s 发报警信号。 控制回路监视当合位状态监视信号与跳位状态监视信号一致，且持续时间大于5s，装置即发控制回路异常报警信号。测量功能： 电量测量 电 压 Ua、Ub、Uc、Ulnavg、Uab、Ubc、Uca、Ullavg 电 流 Ia、Ib、Ic、Iavg 有功功率 kWa、kWb、kWc、总kW 无功功率 kvara、kvarb、kvarc、总kvar 视在功率 kVAa、kVAb、kVAc、总kVA 功率因数 PFa、PFb、PFc、总PF 零序电流 IN 电能计量可提供双向四象限有功、无功电能计量。电能计量标称电流5A、电压100V，启动电流小于5mA、潜动无输出，输出为一次电能值，数据刷新时间小于1s，掉电不丢失。 故障录波：保护动作可启动PMC-651F 故障录波，装置真实地记录故障电压电流波形及开关量状态变化。录波结果带上日期和时间标志后存入装置专用的存储器，可通过两种方式读取。第一种方式：直接进入装置故障录波显示界面，可以查看到最近发生的8 次保护动作录波波形；第二种方式：通过监控计算机读取并显示故障录波波形。每次故障录波总长度为25 个周波，总共记录最近发生的8 次故障的录波波形，这些数据保留在非易失性存储器中，通信支持故障录波数据召唤。存储格式有两种：第一种为故障发生前3 个周波、发生后12 个周波，适合于速断或延时小于0.2s 的定时限保护；第二种为故障发生前3 个周波、发生后12 个周波、开关动作前2 个周波、动作后8 个周波，适合于延时时间大于0.2s 的保护。 监视功能：谐波畸变监视按A级表要求对三相电压和三相电流进行谐波分析，最高达31 次谐波，采样频率为64 点/周波，计算周期为3s。 三相电压电流谐波奇次、偶次及总谐波畸变率 三相电压电流各次谐波含有率（231 次） 事件记录保存的事件记录总量为192 条，其中包括保护事件记录64 条、遥信变位记录64 条、装置维护事件32条、装置自检事件32 条，所有记录均为最新数据，自动刷新。事件记录包括事件类型、事件发生时间、事件特征量。 开关量输入装置具有16 路开关量输入，用于检测外部接点的状态。其中部分开关量已经定义，其输入端子定义不能改变。 开关量输出有防跳回路时，装置共有10 个继电器出口，其中7 个已经定义，出口分别为：启动出口、保护跳闸、重合闸、遥控跳闸、遥控合闸、装置异常告警、联跳出口（不受CPU 控制）；其余3 个自由配置的出口为OUT1OUT3，其中OUT1为常开接点，可选常闭。无防跳回路时，装置共有13 个继电器出口，其中6 个已经定义，出口分别为：启动出口、装置异常告警、联跳出口14（不受CPU 控制）；其余7 个自由配置的出口为OUT1OUT7，其中OUT5 和OUT6 可以执行遥控命令，OUT7 为常开接点，可选常闭。遥控由启动继电器、遥跳继电器、遥合继电器联合执行。 通信接口配置多种通信接口，可以接入各种电力监控网络中，实现遥测、遥信以及事件记录、故障记录、装置自检信息和故障录波数据的远传。装置支持各种标准通信规约。 RS-485 通信口：同时提供2 路通信口，支持一主一备方式； RS-232 通信口：1 路，采用RS-232PC 口9 针连接头，作为装置维护和软件版本升级用； 以太网通信口：1 路，10/100Base-T Ethernet，为选配功能。 面板采用160160 点阵式大液晶显示屏，全中文图形化人机界面，可以同时显示10 行汉字或字符，操作方便直观，人机界面友好。 远方整定装置工作参数可通过键盘直接在面板上设定，也可通过通讯口从远端PC 机设置。 口令保护对影响保护和测控的整定参数均设有口令保护，如保护定值整定、CT/PT 变比设置等。 工作电源 直流：额定220V/110V，允许偏差20% 交流：额定220V，允许偏差20% 交流电输入 额定相电流：5A、1A 额定零序电流：5A、1A、0.5A 额定交流线电压：100V 额定零序电压：100V 操作板工作电压：额定DC220V 额定频率：50Hz 功率消耗 电流回路：1VA/相（额定5A 时）0.5VA/相（额定1A 时） 电压回路：0.5VA/相（额定时） 电源回路：8W 开关量输入 激励方式：外部直流220V/110V 继电器输出 电磁式继电器 闭合：5A，连续；30A，0.2s 开断（循环）容量：250V，0.2A，L/R=40ms 过载能力 交流电流回路：2 倍额定电流，连续工作10 倍额定电流，允许10s40 倍额定电流，允许1s 交流电压回路：2 倍额定电流，连续工作3 倍额定电流，允许10s 遥信分辨率 遥信分辨率：1ms 工作环境 环境温度：-25+70 相对湿度：5%95%（无冷凝或结冰） 大气压力：70kPa110kPa 地震烈度：7度 贮存温度：-40+85 精度及误差保护定值误差 电流定值误差：3%或50mA（5A 额定）3%或10mA（1A 额定）3%或5mA（0.5A 额定） 电压定值误差：3%或1V 延时定值误差：3%或45ms 速断保护动作时间：40ms测量精度误差测 量 量误 差电 压0.2%电 流0.2%频 率0.01Hz谐 波A级有功功率0.5%无功功率0.5%有功电能0.5%无功电能2.0%功率因数0.5%电气绝缘性能试验项目试验值参照标准介质强度2kV 工频电压，1 分钟GB/T14598.3-2006绝缘电阻不小于100MGB/T14598.3-2006冲击电压5kV,1.2/50sGB/T14598.3-2006 机械性能试验项目参照标准等级振动响应GB/T11287-2000I持久性GB/T11287-2000I冲击响应GB/T14537-1993I持久性GB/T14537-1993I碰撞GB/T14537-1993I电磁兼容性能试验项目参照标准等级振荡波抗扰度GB/T 14598.13-1998(IEC 60255-22-1：1988)III静电放电抗扰度GB/T 14598.14-1998(IEC 60255-22-2：1996)IV射频电磁场辐射抗扰度GB/T 14598.9-2002IEC 60255-22-3：2000)III电快速瞬变脉冲群抗扰度GB/T 14598.10-1996IEC 60255-22-4：1992)IV浪涌抗扰度IEC60255-22-5：2002III射频传导抗扰度IEC60255-22-6：2001III工频磁场抗扰度GB/T 17626.8-1998(IEC 61000-4-8：1993)脉冲磁场抗扰度IEC61000-4-9： 1993 阻尼震荡抗扰度IEC61000-4-10：19936.2 PMC-651T配变变压器保护测控装置功能特点硬件采用高性能32 位嵌入式单片机、同步高精度AD 采样、无穷读写次数的大容量不丢失数据存储芯片、大液晶中文图形化LCD；软件配以专门的保护算法，实现了高可靠性的馈线保护、高精度的测量与计量、31 次谐波分析、特有的故障录波查看、完备的遥控与中央信号输出等功能。产品特点： 高可靠性的继电保护功能与自动装置功能 高精度的测量与计量功能 电流电压31 次谐波分析功能 完备的遥控与中央信号输出功能 大容量支持分类查询的事件记录（分辨率1ms） 长时间故障录波（掉电可保持10 年） 保护出口配置灵活，显示界面图形化和人性化 独特的故障录波图示 完善的自检功能 支持软件在线升级保护配置：具有瞬时电流速断保护、复压限时电流速断保护、复压定时限过流保护、反时限过流保护、过负荷保护、负序过流保护、零序过流保护、低压侧零序过流保护、瓦斯保护、绝缘监视、PT 断线及控制回路监视等功能。 瞬时电流速断保护三相电流最大值大于保护定值即出口，保护可选择动作于跳闸或报警。 复压限时电流速断保护复压元件开放，三相电流最大值大于保护定值，并达到整定延时后即出口，保护可选择动作于跳闸或报警。 复压定时限过流保护复压元件开放，三相电流最大值大于保护定值，并达到整定延时后即出口，保护可选择动作于跳闸或报警。 定时限过电流保护具有5 组IEC 标准的反时限特性曲线簇可供选择： IEC-C1（标准反时限曲线） IEC-C2（非常反时限曲线） IEC-C3（极度反时限曲线） IEC-C4（长时反时限曲线） IEC-C5（短时反时限曲线）保护可选择动作于跳闸或报警。 过负荷保护三相电流最大值大于保护定值，并达到整定延时后即出口，保护可选择动作于跳闸或报警。 负序过流保护负序电流大于保护定值，并达到整定延时后即出口，保护可选择动作于跳闸或报警。 零序过流保护用于小电流接地保护时，采用零序低电压闭锁的零序功率方向原理。3U0 为自产，零序电流IN 为采集，保护需要零序电压大于7V ， 零
