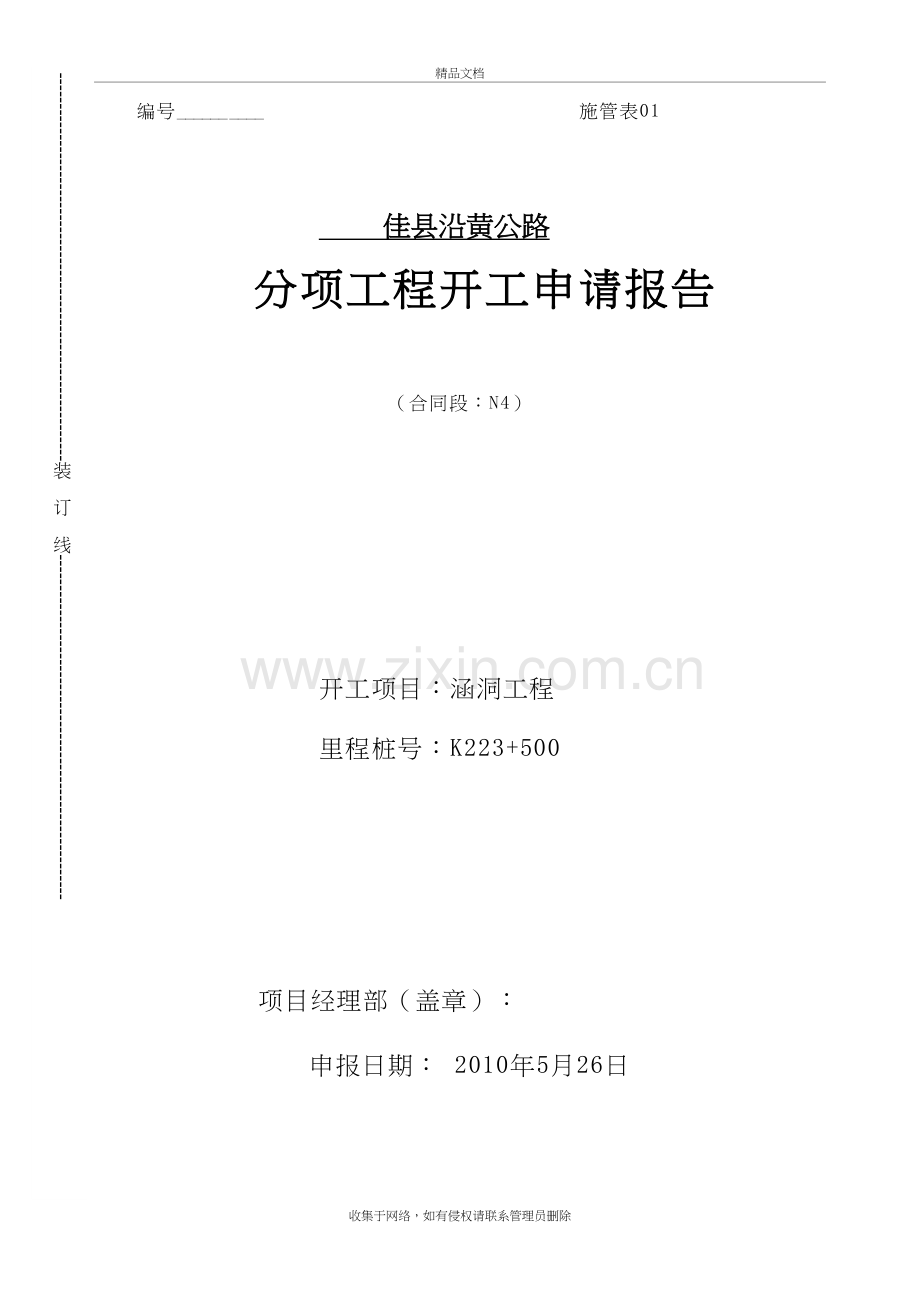

1、涵洞施工组织设计精品文档编号_ 施管表01-装 订 线- 佳县沿黄公路 分项工程开工申请报告(合同段:N4)开工项目:涵洞工程里程桩号:K223+500项目经理部(盖章): 申报日期: 2010年5月26日-装 订 线-佳县沿黄公路 分项工程开工申报表施管表01-1 承包单位: 陕西基泰路桥集团有限责任公司 合同段:N4工程名称涵洞桩 号K223+500拟定开工日期2010-5-26计划工期20完工日期2010-6-16材料情况用于本工程的各种原材料的试验报告已完成,且通过监理工程师的签认。机械设备情 况用于本工程的各种配套机械已进场,数量和机械性能满足施工要求。人 员情 况主要人员施工负责人
2、张占雄其他人员工 种数 量技术负责人胡爱军现场施工人员15自检负责人孙建华挖掘机司机1测量负责人李买辉试验负责人杜建附件:1、工程量、人员、进场材料、进场机械设备资料。2、工程相关试验资料。3、施工技术方案。4、其他。项目经理(签字): 年 月 日佳县沿黄公路分项工程开工申请报告批复单承包单位:陕西基泰路桥集团有限责任公司 合同段:N4 监理单位:榆林市天瑞建设监理有限责任公司 编 号:工程名称:位置及主要内容:涵洞开工日期:2010-5-26分项工程负责人:张占雄意见: 监理工程师:(签字、盖章) 年 月 日涵洞施工方案一、 工程概况:该涵洞位于K105+669.88K109+859.5K1
3、12+629.16处,为14m钢筋混凝土盖板涵,涵洞中线与道路中线法向夹角为90,进口为八字墙,出口为八字墙。地基承载力不得低于0.3MPa,涵洞基础、墙身均为M7.5浆砌块石,M10浆砌块石拱圈,M10砂浆抹面。二、 施工准备:1、 测量放线:由测量工程师根据图纸放出涵洞中线、边线等控制桩,在地面上根据地质情况和图纸确定放坡坡度,用石灰撒出开挖线,并做好水准点及引桩。2、现场布置:根据现场情况确定施工便道位置及走向,砂石材料等的分类堆码场地,机具设备、拌和站的摆放位置。3、 材料试验送检工作:做好砂、石、水泥、施工用水等原材料的取样送检工作,确定砂浆、混凝土的配合比及其他各材料的准备工作。4
4、、 施工队伍:配备具有丰富工作经验的专业施工人员组建涵洞施工队伍,该队伍人数在15人左右。5、 住房:施工队的办公生活用房就近租用民房解决。三、 施工作业及质量要求:1、 基础开挖:(1)在基础开挖开始之前通知监理工程师,以便检查、测量基础平面位置和现有地面标高。在完成检查测量及监理工程师批准之前不得开挖。为便于开挖后检查校核,基础轴线控制桩应延长至基坑外加以固定。(2)根据测量组放出的开挖线,清除施工区域内的树木、草皮、树根等杂物、障碍物,然后用挖机开挖基础土石方,对于大的孤石和坚硬岩层采用人工打眼放炮,挖机配合清杂的方法进行施工,开挖过程中密切关注边坡稳定性,如发现坑边缘顶面土有裂纹情况出
5、现,应及时予以可靠的支撑,并使监理工程师认可。在距设计基础标高20cm左右时改用人工开挖清基。(3)所有从挖方中挖出的材料,如果监理工程师认为适用,可用作回填或铺筑路堤或按监理工程师指示的其他方法处理。(4)基础挖方应始终保持良好的排水,在挖方的整个施工期间都不致遭受氺的危害。(5)基坑开挖至图纸规定基底标高后,如发现基底承载力达不到图纸规定的承载力要求时,根据实际钻探(或挖深)及土壤试验资料提出地基处理的方案,报告监理工程师审查,并按监理工程师的指示处理。在开挖的基坑为经监理工程师批准之前,不得浇注混凝土或砌筑圬工。(6)基坑开挖完毕:报请监理工程师到现场监督检查,将检验情况填写地基检查表,
6、报请监理工程师复验批准后,方可进行基础施工。2、基础、洞身砌筑及质量要求:(1)石料等级应符合图纸规定或监理工程师要求。石料在使用之前应按公路工程石料试验规程( JTJ054-94)进行试验,以确定石料各项物理力学指标值。立方体的极限抗压强度,应35MPa。(2)石料应强韧、密实、坚固与耐久,质地适当细致,色泽均匀,无风化剥落和裂纹及结构缺陷。石料间隙务求紧密,外边坡要求平整,石料应取自成品质量满意的采石场。(3)石料不得含有妨碍砂浆的正常粘结或有损于外露面外观的污泥、油质或其他有害物质。石料的运输、储存和处理,应不使有过量的损坏和废料。(4)块石应大致方正,上下面应大致平行。石料厚度2003
7、00mm,石料宽度及长度应分别为石料厚度的11.5倍和1.53倍。石料的尖锐边角应凿去。所有垂直于外露面的镶面石的表面,其表面凹陷深度不得大于20mm. (5)在已经监理工程师验收过后的基坑中放出基础砌体的边线,涵洞中心线,按照设计要求的砂浆标号采用人工砌筑,砂浆拌合采用机械拌合砂浆。(6)在砌筑之前每一石块均应用干净水洗净并使其彻底饱和,垫层亦应干净并湿润。所有石块均应座于新拌砂浆之上,在砂浆凝固前,所有缝应满浆,石块固定就位,垂直缝的满浆系先将已砌好的石块的侧面抹浆,然后用侧压砌置下一相邻石块;或石块就位后灌入砂浆,当用小石子混凝土填满垂直缝时,应用扁钢捣实。(7)所有石料均应按层砌筑,应
8、分为6段砌筑。砌筑时相邻段高差不大于1.2m,段与段之间设沉降缝,缝宽1-2cm,用沥青麻絮填塞,各段水平砌缝应一致。(8)块石砌体应成行铺筑,并砌成大致水平层次,镶面石应按一顶一顺砌筑,任何层次石块应与邻层石块搭接至少80 mm,砂浆砌筑缝应不大于30mm。(9)先铺砌角隅面石,然后铺砌帮衬石,最后铺砌腹石。角隅石和镶面石应与帮衬石互相锁合,帮衬石与腹石应互相锁合。(10)帮衬石及腹石的竖缝应相互错开,砂浆砌筑平缝宽度不应大于30mm,竖缝宽度不应大于40mm,基底应嵌入岩层不小于50cm,当用小石子混凝土砌筑时,砌缝不大于50mm。(11)如果石块松动或砌缝开裂,应将石块提起,将垫层砂浆与
9、砌缝砂浆清扫干净,然后将石块重铺筑在新砂浆上。(12)在砂浆凝固前应将外露缝勾好,勾缝深度不小于20mm,如条件不允许时,应在砂浆未凝固前,将砌缝砂浆括深不小于20mm,未以后勾缝作准备。(13)勾好缝或灌好砂浆的砌体在完工后,视水泥种类及气候情况,在7-14d内应加强养生。(14)砌筑洞身时,每隔4-6m砌筑一条沉降缝,缝内应填以沥青麻絮或不透水材料。(15)所有灰缝应满填砂浆。3、后台填土:后台填土要求在不小于两倍孔径的范围内,采用透水性良好的砂质土或沙砾石土等,对称分层夯实回填。4、试验抽检:在施工过程中按照规范要求队石料、砂浆、混凝土进行随机抽样,如果监理工程师认为必要,应按照监理工程
10、师的要求进行石料及试块的取样工作。四、 质量保证措施1、 质量管理和组织机构项目部成立全面质量管理领导小组,由项目经理、总工程师任正副组长,成员由项目部项目质检工程师、技术主管,质检员、试验员、设备、物资主管等组成。质检机构见质检组织机构图 质检组织机构项目经理:李杰军 总工程师:白成宝项目部质检工程师:韩秀龙 试验负责:朱海峰试验负责试验员、质检员、材料员、班组2、 主要机械设备清单:设备名称单位设备数量设备状态规格备注挖掘机台1良好3O0砂浆拌合机台1良好250L装载机台1良好ZL50五、 安全防范措施:1、对施工安全工作应贯彻“安全第一,预防为主”的方针,严格遵守公路工程施工安全技术规范
11、(JTJ07695)的有关规定,制定安全制度贺采取安全措施,并负责检查实施情况,切实做到施工安全,队所有进入工地现场施工的工作人员进行安全教育,讲授安全知识。 2、人行通道处设置安全警示牌,队存在安全隐患的地方采取相应的安全防护措施。在施工作业中应采取各种有效的防护措施,做好照明、防尘、防水、降温等,保护环境卫生,保障施工人员的健康和生产安全。六、文明施工:1、加强宣传活动,统一思想,增强文明施工和加强现场管理的自觉性。2、 结合本工程实际情况,在经理部及各负责人中明确分工,落实文明施工现场责任区,制定相应规章制度,确保文明施工现场管理有章可循。 3、合理布置场地,各项临时设施必须符合规定标准
12、,做到场地整洁、道路平顺、排水畅通、标志醒目、生产环境达到标准作业要求。4、 现场工程概况牌、施工组织网络牌、安全纪律牌、安全宣传牌、防火须知牌、事故记录牌和施工总平面图要设置齐全,规格统一,内容完整,位置醒目。5、 施工现场坚持工完料清,不留垃圾杂物,余料备用品集中整齐堆放,及时处理。施工废水严禁乱排乱放。6、 施工中处理好与周围群众的关系,尽量避免施工扰民。施工中控制噪音,避免产生噪音污染。7、 做好施工垃圾的处理工作,避免无人环境。 8、加强检查监督,从严要求,持之以恒,使文明施工现场管理真正抓出成效。经理部领导及各工程队领导队文明施工现场进行定期和部定期检查,每月组织一次专项检查,对照评分,严格奖惩,交流经验,查纠不足。9、 按照业主及建设主管部门的指示要求,同时认真听取驻地监理的意见,协调好各方面的关系,搞好安全生产和文明施工,争创安全文明标准工地。收集于网络,如有侵权请联系管理员删除
