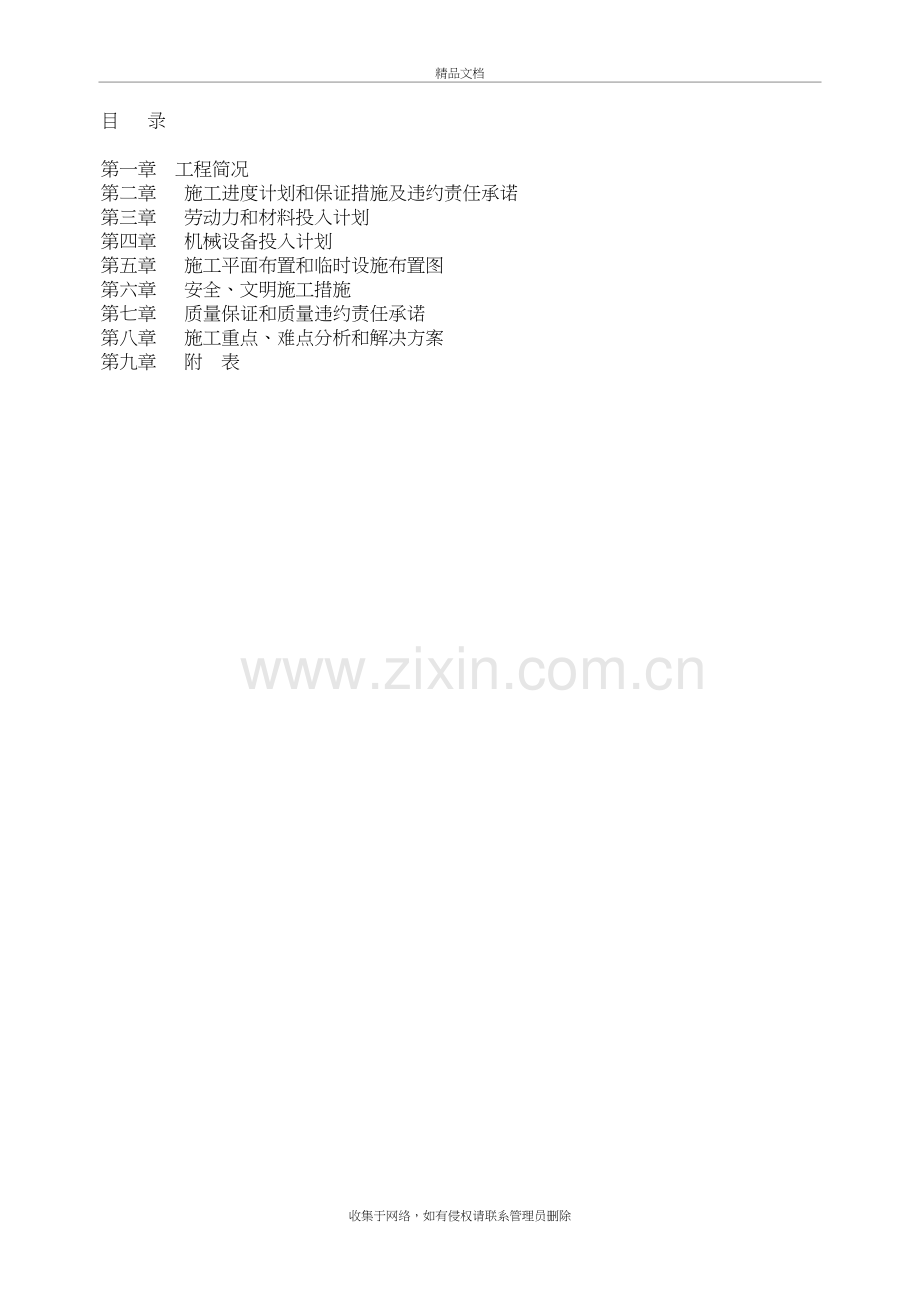

小型河道施工组织设计精品文档目 录第一章 工程简况第二章 施工进度计划和保证措施及违约责任承诺第三章 劳动力和材料投入计划第四章 机械设备投入计划第五章 施工平面布置和临时设施布置图第六章 安全、文明施工措施第七章 质量保证和质量违约责任承诺第八章 施工重点、难点分析和解决方案第九章 附 表收集于网络，如有侵权请联系管理员删除 茅塔河青岩洞沟口下侧河道治理施工组织设计工程概况工程简况 本工程为西山煤电集团公司白家庄矿黄冶井口东侧河道治理工程。主要包括的施工内容有河道清理、新建片石挡墙、原挡墙新做压顶、原挡墙勾缝。第二节 治理原则及设计概况一 治理原则在保证汛期河流量不对生产及周围环境造成不利影响的前提下降低成本。二、设计概况1、挡墙采用MU30，M10水泥砂浆砌筑，1：2水泥砂浆勾石缝。每20M设变缩缝，缝宽20，缝内填沥青麻丝。2、施工前要做好地面排水，保持基坑干燥。3、河道硬化采用C30混凝土、250mm厚。第二章 施工进度计划和保证措施及违约责任承诺第一节 施工进度计划为保证工程能按质、按量、按期完成,成立针织路道排工程项目经理部,强化施工现场的组织管理工作。项目组织机构项目经理项目副经理技术负责人技术部材料部质量部生产部安全部综合办公室（三）工程进度安排根据招标文件要求本工程计划2012年6月15日开工，2011年8月4日计划竣工，有效工期为48天，现初步拟定一份工程进度计划，见附表1。待中标后我公司将结合工程特点、业主要求再予以完善。（四）施工进度计划表 1、见附表（一）保证措施l、制定总的工程进度计划，合理安排施工。 2、成立以项目经理为首的工程项目领导组，全面负责工程进度计划安排，协调内部施工力量，从劳动组织、材料供应、机械设备调配等方面保证工程需要，为按期完工奠定基础。3、施工进度计划要做到长计划、短安排、巧安排。要挂牌施工，责任到人。无故贻误工期者，要追究责任并给予经济处罚。4、充分利用有效作业时间，必要时组织连续作业。要逐日检查施工部位完成情况，做到当日工作当日完成。5、充分利用现有机械设备。提前落实，按时进场，保证机械完好率和利用率；推广机械化生产，加快施工进度，保证按期完工。6、材料供应要按要求日期组织材料进场，不得出现停工待料和材料不合格延误工期的现象。7、围绕工程施工的生产关系，针对性地解决急需的技术问题，攻克难关，引进新技术、新工艺。新材料，保证施工进度。8、积极开展劳动竞赛活动，调动职工生产积极性，在保证工程质量的前提下加快施工进度。9、现场负责人及时反馈各项目实际进展情况，管理人员根据情况经经理同意后实施调整、修正和完善施工计划，并按此调整、修正和完善后的施工计划组织施工，以确保各项工程按计划完工。10、从优化施工方案着手，优化组织分项工程的平行流水作业。对有难度的工序制定细的施工方案，充分发挥技术和设备优势，重点突破，从而保证工程顺利实施。11、建立奖罚严明的经济责任制，每10天进行一次总结，对提前完成任务的相关责任人进行奖励；未能按时完成任务的，按拖延的天数进行罚款，谁拖延谁受罚。多次完成任务不力者调离岗位。12、缩短进场后的筹备时间，边筹备、边施工，多头并进。13、工程计划执行过程中，如发现未能按期完成计划的情况时，必须及时检查、分析原因，立即采取有效的措施，调整下周的工作计划，使上周延误的工期在下周赶回来，在整个工程的实施过程中，坚持“以日保周，以周保月”的进度保证方针，实行“雨天的损失晴天补，白天的损失晚上补，本周的损失下周补，本月的损失下月补”的补赶意外耽误工期的措施，确保工程进度计划的实现。第三章 劳动力和材料投入计划及其保证措施第一节 劳动力投入计划及保证措施 (一)主要劳动力配置计划工种按工程施工阶段投入劳动力情况时间人数机械司机开工至竣工6人砌筑工开工后3天至竣工15人壮 工开工至竣工8人混凝土工开工5天至竣工6人测量工开工至竣工3人质检工开工至竣工2人电 工开工至竣工2人(二)保证措施 1、我公司人力资源雄厚，公司将集中全公司人力资源，优先满足该工程的需要。 2、我公司遵照公司质量管理体系拥有值得信赖的合格供方，能保证工程所需的壮工数量。材料投入计划及保证措施（一）本工程所需的所有材料在进场前均须经过严格的质量检查，不合格材料一律不得进入施工现场。（二）我项目经理部根据工程实际进度计划编制材料需用计划，各种材料的进场按照已编定的材料需用计划进场，并按指定的材料堆放点堆放。同时做好材料的保护工作，以防材料在施工现场出现损坏或损耗现象。第四章 机械设备投入计划主要机械设备投入计划表序号机械设备名称型号规格额定功率（Kw）或容量（m3）或吨位产地国、厂牌、出厂时间数量新旧程度（%）合计自有租赁新购1挖掘机R200W-5167 KW常州2285%2挖掘机WLY5.50.8 m3山东1190%3装载机ZL50160KW天津1190%4自卸汽车JN326115t济南5580%5汽油夯4485%6水泵2280%7木工锯太原1180%第五章 施工平面布置和临时设施布置第一节 施工平面布置一、施工平面布置图（详见附表二）二、本工程拟规划区域有，施工区、办公区、生活区、材料、设备堆放去区。第六章 安全文明施工措施一. 文明施工技术措施开工前对现场施工人员进行文明施工生产教育。及时清扫运土车撒落在非施工区内的淤泥，保持工地范围内的干净与清洁。对可能产生大量噪音的施工操作，尽量安排在白天，尽可能减少对附近居民的生活影响。尽可能减小施工对交通的影响,派专人协助指挥交通。施工现场根据需要设置足够的导向标志牌,警示灯等,确保施工及交通安全。二.安全生产保证措施施工前组织图纸会审，熟悉图纸，对整个工程项目的施工作业全过程中可能出现的问题作充分的预估，并就可能出现的各种问题作出相应的防范措施，对可能影响得到的构筑物，地下地上各种管线，市政设施等向各有关部门征询并做好技术保护措施。各类材料的堆放,机电设备的放置要整齐合理，不得靠近高压电线，变压器，供水井位等重要设施，同时防止堆放点的倒塌或造成相邻建筑的倒塌。对工地各种危险障碍物做好警示，围护。进场的施工机电设备无故障并按规定经有关部门检验合格,特种作业人员(电工，电焊工，汽车司机等操作人员等)，必须持有法定合格的上岗证。必须按规定穿着相应的劳保用品，不准赤膊，赤脚，着背心或穿拖鞋进入施工现场，两米以下深坑或有附落物伤人的场所，进入的人员都必须带安全帽。现场各种机械使用都要遵照部颁标准JCJ33-86提出的安全技术规程执行，机械设备应按其技术性能的要求正确使，,缺少安全装置或安全装置已失效的机械设备不得使用，机械设备应按时进行保养，严禁设备带病运行,机械设备的操作人员要经过专业培训考试合格，不得无证操作，不得违反安全技术规程，不得擅离职守，不得交由非本机操作人员使用，不得酒后操作.电器设备的使用必须按规定实行“一机一闸一漏电保护开关”和“三相五线制”，用电设备的金属外壳必须有接地线，发电机组应有单独的保护接地线，架空输电线必须用电缆以绝缘子架设在专用的电杆上，严禁架在树木,脚手架上，一般架设高度必须在2.5米以上，再有车辆通过的地方必须在6米以上,若在地下埋设要深达0.6米以下，并上下有细砂垫护，严禁沿地明设，总配电箱必须有专人负责。8.定期对现场施工人员进行三级安全教育，每周召开安全会议。施工现场设置专职的安全员，不定时地对施工现场进行巡查。第七章 质量保证和质量违约责任承诺（一）质量目标 本工程总体质量目标为合格,各分部分项工程也为合格,争创优质样板工程。质量保证体系审查开工申请单每道工序完工后施工单位自检填报质量验收单甲方单位质检人员进行质量检查,填写验收单单项工程完工施工单位自检填报中间交工证书签认中间交工证书甲方单位质检人员检查,汇总质量验收单计量（三）质量保证措施组织完善的质量管理机构,按照我单位质量保证体系运转的正常要求,层层落实职能责任,风险和利益,保证在整个施工过程中,质量保证体系的正常运转和发挥保障作用。施工前组织技术人员认真会审设计文件和图纸, 切实了解和掌握工程的要求和施工的技术标准,理解业主的需要和要求,如有疑问,及时向业主和设计单位提出书面报告。根据工程的特点和要求,编写详尽可行的施工组织设计.施工中,必须严格按方案执行.不得擅自更改,各级质检部门负责监督执行。进行详细的工程技术交底,每个部位,工序施工前,均进行详细的技术交底,严格按照三级技术交底的要求,使各级施工人员清楚掌握各工序的施工要求,施工工艺和技术规范,做到心中有数,确保施工过程的准确性和规范性。加强施工测量管理工作,严格执行符合制度,交底签认制度和向建设单位驻场工程师报批制度,确保测量工作准确无误,并做好测量原始记录和存档工作.针对本工程施工段较长的实际情况,为防止因距离导致的测量误差,确定从设计院拿到测量控制点后,由技术负责人专门组织控制点的复测,坐标点的放样及统一水准网的布设工作,必须使用统一的水准控制网。严格控制原材料,半成品质量,施工中所用的钢筋、水泥、砖等必须具有相应的质量证明书（出厂合格证）,还需按规范要求进行抽检试验,合格后方可使用.各种材料分类堆放,并悬挂标识牌,严防误用。加强工序质量控制.各工序施工过程中,必须严格按设计图纸进行施工,各工序在隐蔽前,必须经三级质检人员、建设单位驻场代表以及质监站验收认可后,方可进行下一工序的施工。及时收集和整理施工过程中的各类资料,认真填写各类资料表格.按照建设单位要求的各项内容和要求,对图,表,记录,施工文件等进行有效的管理和控制,确保工程竣工资料的准确性和完整性。（四） 质量违约承诺我公司郑重承诺：工程质量达到合格，若出现质量违约情况，我公司承担合同规定的全部相关责任。第八章 施工重点、难点分析和解决方案本工程施工具体程序为：河道清理混凝土浇筑混凝土养护。 一、排水措施 1、边坡面渗水排除 在填筑边坡上遇有地下水渗流时，应在边坡修整和加固前，采取有效的疏导和保护措施。 2在填筑开始前，应规划好开挖区域外的临时性排水措施。 3、应保证地下水位降低至渠底线以下0.5m。二、土方开挖1、基础开挖之前通知甲方代表，并对基础平面位置和现有的地面标高测量。首先对挡土墙基础位置进行清表或清淤泥，并将表层土体清除运走；为便于开挖后的检查校核，基础的控制桩应延长至基坑外加以固定。2、基础开挖采用机械开挖，人工配合清理，开挖过程中要认真对照设计提供地质资料，判别土体的地质情况，根据实际地质情况放好边坡度，并做好边坡可靠的支撑防护，基坑宽度每侧要较设计基底宽50cm左右。因设计对基底地基土的容许承载力均有要求，若实际开挖情况不符，请及时通知有关各方做进一步处理，最终的开挖深度要依设计期间所进行的触探和土工试验，并结合基础开挖的实际调查资料来确定。在基坑开挖到设计标高后，对基坑内四周松散土体清除干净，提请监理工程师验收。施工时要注意：挡土墙基础入土深度不小于1.0m，当地质情况较差时应根据实际情况适当调整加深；基底纵坡大于5时，基础应做成高宽比不大于1：2的台阶。3、基坑开挖至图纸规定基底标高后，应进行验槽，若现场和图纸不符时，应通知有关单位，以便妥善处理。如发现地基承载力达不到图纸规定的承载力要求时，应根据实际触探（或挖深）及土壤试验资料提出地基处理方案，并按甲方工程师的批示处理。4、基础直接置于天然地基上。基坑开挖到设计高程后，应及时检测地基承载力，其承载力应满足设计要求。如不够，应采用图纸或甲方工程师批准的加强措施。检验同意后，可开始砌筑；当砌体处于水塘或河道边时，应先围堰，将围堰内的淤泥及浸水清理干净后，征得甲方工程师同意后，可进行砌筑。5、基础挖方应始终保持良好地排水，在挖方的施工期间免受水的危害。施工期间，应维护好天然水道，并使地面排水畅通。基坑开挖达到设计高程后不宜长时间暴露，应及时铺筑，以防止坑内积水，影响地基承载力。6、基坑开挖至图纸规定基底标高且地基承载力满足设计要求后，要对基底进行平整夯实，并用砂砾找平，确保基底标高误差满足规范要求；基坑经甲方工程师验收后，重新用全站仪放出基础位置。三、河道基层施工1）垫层材料：垫层采用天然砂砾，其颗料组成中大于20mm的粗骨料要占40%以上，最大粒径不宜大于压实厚度的0.7倍，并不得大于100mm，小于0.5mm的细料含量应小于15%，细料塑性指数不得大于4。2） 在原有河道基础上用机械人工配合将硬化的河道按照设计标高整平、压实。四、河道硬化施工1、混凝土浇筑与振捣的一般要求： （1）浇筑混凝土时应分段连续进行，一次浇筑方量，砼初凝时间考虑决定， 一般为振捣器作用部分长度的 1.25 倍。混凝土浇筑厚度为 300mm。 （2）使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行， 不得遗漏，做到均匀振实。移动间距不大于振捣作用半径的 1.5 倍(一般 为 30-40cm)。振动棒应慢入快出，并保证振动器已振实部分的边缘。 （3）浇筑混凝土应连续进行。如必须间歇，其间歇时间应尽量缩短，并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。问歇的最长时间应按所 用水泥品种、 气温及混凝土凝结条件确定， 一般超过 2h 应按施工缝处理。 (当混凝土的凝结时间小于 2h 时，则应当执行混凝土的初凝时间) （4） 浇筑混凝土时应经常观察模板有无移动、变形情况，发现问题应立即处理，并应在已浇筑的混凝土初凝前修正完好。 （5） 振捣混凝土时振动棒移动间距宜为 400mm 左右，振捣时间宜为 1530s， 且隔 2030min 后进行第二次复振。4、水平结构的混凝土表面，应适时用木抹子磨平搓毛两遍以上。必要时，还应 先用铁滚筒压两遍以上，以防止产生收缩裂缝。 5、混凝土的布料方法应符合规定：浇筑水平结构混凝土时，不得在同一处连续 布料，应在 23m 范围内水平移动布料。 6、所有浇筑的混凝土楼板面应当扫毛，扫毛时应当顺一个方向扫，严禁随意扫 毛，影响混凝土表面的观感。 7、养护：（1）混凝土采用覆盖浇水养护的时间，不得少于 7 天。掺有外加剂或有抗渗。浇水次数应能保持混凝土处于湿润状态， 混凝土的养护用水应与拌制用水相同。8、混凝土试块留置： （1）按照规范规定的试块取样要求做标养试块的取样。 第八章 雨季施工措施 。 （一）雨期施工技术措施 1、雨期施工前应做好施工准备工作，应特别注意做好排水工作，开挖排水沟道，利用边沟位置沟通排水沟把水引向出口。取土、运土、堆土、碾压等各道工序应连续进行，雨后填土应检查其含水量，以决定能否夯实。 2、工程项目部要在汛期成立防汛领导组和抢险队，每日及时了解天气预报，做好预防措施。 3、工地的露天机电设备一律设接地装置，所有闸须配有闸箱。要有防潮、防雨设施。（二）夜间施工措施 1、周密安排好夜间施工准备工作，包括人员、机械、材料、照明、安全标志、防护用品等准备齐全后方可开工。 2、必须在施工作业前向全体施工人员进行安全技术交底，讲清作业内容及作业范围，作到施工工序清楚、安全措施有力，并填写作业内容、安全技术交底卡。 3、夜间施工人员必须穿戴统一的荧光反光背心，根据工作性质配备必要的安全防护用品。安全员要佩带黄色袖标，并设专人 疏导交通，确定安全施工。 4、施工工地用电必须执行国家有关规范、标准。施工照明必须达到一定的要求，照明灯具一般选用碘钨灯，每盏灯的功率不得小于1KW，有效照射水平距离不得大于8米，灯具布置根据工作性质、施工范围的大小设置，至少不得少于两盏。5、在距离施工现场30米处，设立荧光施工标志和警示灯，施工现场须用有荧光漆的硬塑料交通安全隔离墩围挡，封闭施工，围挡间距纵向5M、横向3M。在夜间施工还须配置电子警示灯，引导车辆绕行施工作业区。 6、夜间施工作业人员要合理安排，实行施工人员轮休制度，避免因作业人员疲劳而造成安全及质量方面的隐患。真正做到“安全第一、质量第一。（三）提高质量、保证工期、降低造价可行的合理化建议 1、业主前期工作及时到位，确保工程顺利展开。 2、不要赶工期，严格按照施工规范的要求安排施工，确保每道工序达到合格。 3、乙方在人力、机械上要满足工程所需，不得因其它工地需要而影响本工程的正常施工。 4、业主的建设资金要保证，进度款能及时支付。 5、充分利用先进机具，科学调配施工力量，在确保质量的前提下使用新工艺、新材料。 未尽事宜，参照设计说明、设计施工技术要求及有关规范、规程执行。第九章 附表（1）、进度计划图（2）、施工总平面布置图
