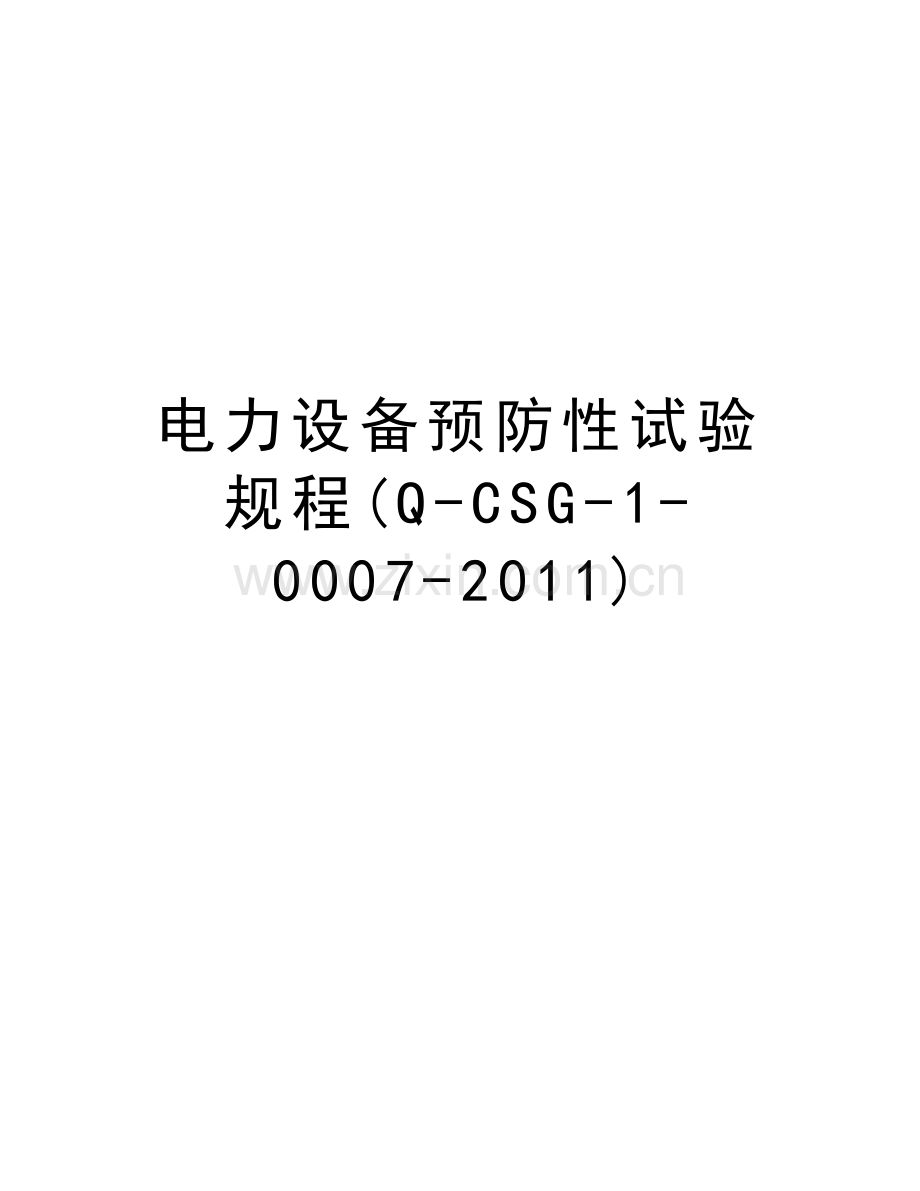

电力设备预防性试验规程(q-csg-1-0007-)备课讲稿.doc

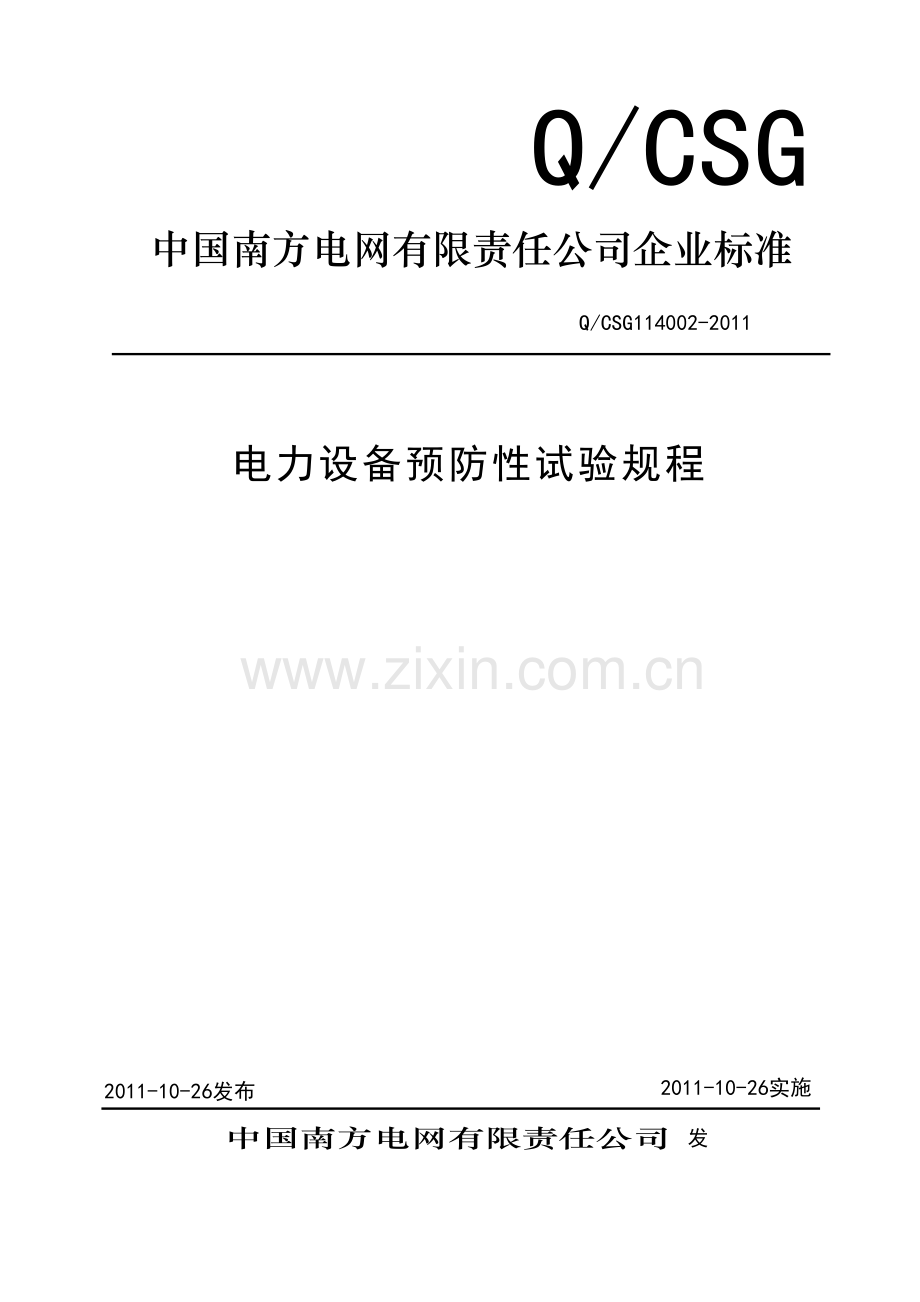

电力设备预防性试验规程(Q-CSG-1-0007-2011)Q/CSG中国南方电网有限责任公司 发 布中国南方电网有限责任公司企业标准Q/CSG114002-2011电力设备预防性试验规程2011-10-26实施2011-10-26发布目 次前 言II1 范围12 规范性引用文件13 术语和定义24 总则35 电力变压器及电抗器46 互感器167 开关设备248 套管349 支柱绝缘子、盘形悬式绝缘子和复合绝缘子3510 电力电缆线路3711 电容器4112 绝缘油和六氟化硫气体4313 避雷器4614 母线4915 1KV以上的架空电力线路4916 接地装置5017 串补装置5418 旋转电机56附录A(规范性附录) 绝缘子的交流耐压试验电压标准63附录B(资料性附录) 污秽等级与现场污秽度64附录C(资料性附录) 有效接地系统接地装置（接地网）安全性状态评估的内容、项目和要求64附录D(资料性附录) 变电站钢材质接地网土壤腐蚀性评价方法65附录E(规范性附录) 同步发电机和调相机定子绕组的交流试验电压、老化鉴定和硅钢片单位损耗68前 言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。预防性试验规程是电力系统技术监督工作的主要依据，2004年以来，中国南方电网有限责任公司企业标准Q/CSG 1 00072004电力设备预防性试验规程对电力生产起到了重要的作用。但近年来,随着对供电可靠性要求的提高，新设备大量涌现，带电测试、在线监测技术不断进步，为减少定期停电时间，提高设备可用率，促进状态监测（检测）技术开展，适应南方电网公司管理与设备的实际情况，需要对原标准进行修编。本标准的提出以2004年以来新颁布的相关国家标准、行业标准和有关反事故技术措施规定为依据，结合电力设备管理现状，充分考虑未来发展需求，适用于中国南方电网有限责任公司的电力设备预防性试验工作。 本标准的附录A是规范性附录，附录B、附录C、附录D、附录E是资料性附录。本标准由中国南方电网有限责任公司生产技术部提出、归口并解释。本标准主要起草单位：广东电网公司电力科学研究院、广东电网公司广州供电局、广东电网公司佛山供电局。本标准主要起草人：何宏明，王红斌，吴琼，李谦，卢启付，刘平原，王勇，喇元，付强，庄贤盛，梁文进，姚森敬，欧阳旭东，李端姣，陆国俊，黄松波，黄慧红，赵卫民，金向朝等。 本标准主要审查人：皇甫学真 陈建福 黄志伟 谢植飚 姜虹云 刘辉 黄星 赵现平等本标准由中国南方电网有限责任公司标准化委员会批准。本标准自2011年10月26日起实施。本标准自实施之日起，原Q/CSG 1 00072004电力设备预防性试验规程废止。凡公司执行的其它标准涉及电力设备预防性试验的项目、内容、要求等与本标准有不相符的，以本标准为准。执行中如有问题和意见，请及时反馈中国南方电网有限责任公司生产技术部。电力设备预防性试验规程 1 范围 本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。本标准适用于中国南方电网500kV及以下的交流输变电设备。高压直流输电设备及其他特殊条件下使用的电力设备可参照执行。进口设备应按照本标准，参考产品技术要求执行。2 规范性引用文件 下列文件中的条款通过在本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励使用本标准的各方探讨使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 311.11997 高压输变电设备的绝缘配合GB/T 311.22002 高压输变电设备的绝缘配合使用导则 GB 1094.1.21996 电力变压器 总则 GB 1094.32003 电力变压器 绝缘水平和绝缘试验 GB 1094.42005 电力变压器 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.112007 电力变压器 干式变压器GB 12072006 电磁式电压互感器 GB 12082006 电流互感器 GB 19842003 高压交流断路器 GB 19852004 高压交流隔离开关和接地开关GB 25361990 变压器油 GB 39062006 3.6kV40.5kV交流金属封闭式开关设备和控制设备 GB/T 41092008 交流电压高于1000V的绝缘套管 GB/T 47032007 电容式电压互感器 GB/T 47871996 断路器电容器 GB 6115.12008 电力系统用串联电容器 第1部分：总则 GB/T 64512008 油浸式电力变压器技术参数和要求 GB/T 72522001 变压器油中溶解气体分析和判断导则 GB/T 75952008 运行中变压器油质量 GB 76742008 额定电压72.5kV及以上气体绝缘金属封闭开关设备 GB/T 89052008 六氟化硫电气设备中气体管理和检验导则 GB 9326.1.52008 交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件 GB 102291988 电抗器 GB 10230.1.22007 分接开关GB/T 11017.1.32008 额定电压110kV交联聚乙烯绝缘电力电缆及其附件GB/T 110221999 高压开关设备和控制设备标准的共用技术要求GB 110231989 高压开关设备六氟化硫气体密封试验方法GB 110322000 交流无间隙金属氧化物避雷器GB 120222006 工业六氟化硫GB 12706.1.42002 额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件GB/Z 18890.1.32002 额定电压220kV（Um=252kV）交联聚乙烯绝缘电力电缆及其附件GB/T 197492005 耦合电容器及电容分压器GB 501502006 电气装置安装工程 电气设备交接试验标准DL/T 3662010 串联电容器补偿装置一次设备预防性试验规程DL/T 4022007 交流高压断路器订货技术条件DL/T 4322007 电力用油中颗粒污染度测量方法DL/T 4592000 电力系统直流电源柜订货技术条件DL/T 4752006 接地装置特性参数测量导则DL/T 5741995 有载分接开关运行维修导则DL/T 5932006 高压开关设备和控制设备标准的共用技术条件DL/T 5961996 电力设备预防性试验规程 DL/T 6201997 交流电气装置的过电压保护和绝缘配合DL/T 6211997 交流电气装置的接地DL/T 6262005 劣化盘形悬式绝缘子检测规程DL/T 6642008 带电设备红外诊断应用规范DL/T 7222000 变压器油中溶解气体分析和判断导则DL/T 8642004 标称电压高于1000V交流架空线路用复合绝缘子使用导则DL/T 9112004 电力变压器绕组变形的频率响应分析法DL/T 10932008 电力变压器绕组变形的电抗法检测判断导则DL/T 10942008 电力变压器用绝缘油选用指南DL/T 10962008 变压器油中颗粒度限值JB/T 71111993 高电压并联电容器装置JB/T 71122000 集合式高电压并联电容器3 术语和定义3.1 预防性试验 为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。3.2 在线监测 在不影响设备运行的条件下，对设备状况连续或定时进行的监测，通常是自动进行的。3.3 带电测试对在运行电压下的设备，采用专用仪器，由人员参与进行的测试。3.4 红外检测利用红外技术对电力系统中具有电流、电压致热效应或其他致热效应的带电设备进行检测和诊断。3.5 绕组变形测试利用频率响应分析及电抗法对变压器绕组的特性进行测试，判断其是否存在扭曲、断股、移位、松脱等变形现象。3.6 局部放电带电测试利用特高频、超声波、地电波等技术对运行中的电气设备（如GIS、变压器、电缆系统、开关柜等）进行局部放电带电测试，判断其是否存在绝缘缺陷。3.7接地网安全性状态评估对表征变电站接地网状态的接地阻抗、地线分流系数、接触电压、跨步电压、地网电位分布等参数进行实测和数值分析，结合接地网完整性和腐蚀性检查与诊断，综合评价变电站发生短路故障情况下，地网电位升高、接触电压和跨步电压等指标是否满足一、二次设备安全和人员安全的要求。3.8 现场污秽度(SPS)在参照绝缘子连续积污35年后开始测量，在整个合适的时段内所记录到的ESDD/NSDD的最大值。3.9 等值附盐密度（简称盐密，ESDD) 溶解后具有与从给定绝缘子的绝缘体表面清洗的自然沉积物溶解后相同电导率的氯化钠总量除以表面积，一般表示为mg/cm2。3.10 不溶物密度（简称灰密，NSDD）从给定绝缘子的绝缘体表面清洗的非可溶残留物总量除以表面积，一般表示为mg/cm2。3.11 固定串联电容器补偿装置 将电容器串接于输电线路中，并配有旁路断路器、隔离开关、串补平台、支撑绝缘子、控制保护系统等附属设备组成的装置，简称固定串补。3.12晶闸管控制串联电容器补偿装置 将并联有晶闸管阀及其电抗器的电容器串接于输电线路中，并配有旁路断路器、隔离开关、串补平台、支撑绝缘子、控制保护系统等附属设备组成的装置，简称可控串补。3.13 金属氧化物限压器由电阻值与电压呈非线性关系的电阻组成的电容器组过电压保护设备。3.14 触发型间隙 在规定时间内承载被保护部分的负载电流或（和）故障电流，以防止电容器过电压或金属氧化物限压器过负荷的受控触发间隙。3.15 阻尼装置用来限制电容器相组保护设备旁路操作时产生的电容器放电电流的幅值和频率，并使之快速衰减的设备。阻尼装置有阻尼电阻和阻尼电抗器。3.16 旁路断路器 旁路断路器是一种专用的断路器，要求其具有快速合闸能力，用来旁路串联补偿设备，是串联补偿装置投入和退出运行的主要操作设备。3.17 电阻分压器 利用串联电阻对高电压进行分压的分压器。3.18 符号Un 设备额定电压Um 设备最高电压U0/U 电缆额定电压(其中U0为电缆导体与金属套或金属屏蔽之间的设计电压，U为导体与导体之间的设计电压)U1mA 避雷器直流lmA下的参考电压tan 介质损耗因数3.19 常温本标准中使用常温为1040。4 总则4.1 本标准所规定的各项试验标准，是电力设备技术监督工作的基本要求，是电力设备全过程管理工作的重要组成部分。在设备的维护检修工作中必须坚持预防为主，积极地对设备进行维护，使其能长期安全、经济运行。4.2本标准给出的设备试验项目、周期与要求适用于一般情况。对一些特定设备（如：担负为重要用户供电的设备；存在家族性缺陷需要采取一定反事故措施的设备等）进行的带电检测与停电试验，其试验项目、要求和安排可另行规定。4.3 设备进行试验时，试验结果应与该设备历次试验结果相比较，与同类设备的试验结果相比较，参照相关的试验结果，根据变化规律和趋势，进行全面分析和判断后作出正确结论。4.4 特殊情况下，需要改变设备的试验方法、延长试验周期、增删试验项目、降低试验标准时，由各供电局负责生产的总工或副局长批准执行，220kV及以上电气设备应报分（省）公司生产技术部、电力科学研究院（试验中心）备案。对老旧设备（运行20年以上），可根据设备状态适当缩短试验周期。4.5 在试验周期的安排上应尽量将同间隔设备调整为相同试验周期，需停电取油样或气样的化学试验周期调整到与电气试验周期相同。4.6 对于新投运（投运时间不超过一年）的设备，在投运后及时进行首次预防性试验检查，可以及早获取设备运行后的重要状态信息，在编制设备预防性试验计划时对新投运设备应尽可能及早安排进行投运后首次试验。4.7 进行耐压试验时，应尽量将连在一起的各种设备分开来单独试验(制造厂装配的成套设备不在此限)。同一试验电压的设备可连在一起进行试验。已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，也可以连在一起进行试验，此时，试验电压应采用所连设备中的最低试验电压。4.8 当电力设备的额定电压与实际使用的额定电压不同时，应根据以下原则确定试验电压：a) 当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；b) 当采用额定电压较高的设备作为代用时，应按照实际使用的额定电压确定其试验电压；c) 为满足高海拔地区的要求而采用较高电压等级的设备时，应在安装地点按实际使用的额定工作电压确定其试验电压。4.9 在进行与温度和湿度有关的各种试验(如测量直流电阻、绝缘电阻、tan、泄漏电流等)时，应同时测量被试品的温度和周围空气的温度和湿度。 进行绝缘试验时，被试品温度不应低于+5，户外试验应在良好的天气下进行，且空气相对湿度一般不高于80%。4.10 110kV及以上设备经交接试验后超过6个月未投入运行，或运行中设备停运超过6个月的，35kV及以下设备经交接试验后超过12个月未投入运行，或运行中设备停运超过12个月的，在投运前应进行测量绝缘电阻、tan、绝缘油的水分和击穿电压、绝缘气体湿度等试验。4.11 有条件进行带电测试或在线监测的设备应积极开展带电测试或在线监测，当带电测试或在线监测发现问题时应进行停电试验进一步核实。如经实际应用证明利用带电测试或在线监测技术能达到停电试验的效果，可以延长停电试验周期或不做停电试验，同时报分（省）公司生产技术部、电力科学研究院（试验中心）备案。4.12 如不拆引线不影响对试验结果的相对判断时，宜采用不拆引线试验的方法进行。4.13 本标准未包含的电力设备的试验项目，按制造厂规定进行。5 电力变压器及电抗器5.1 油浸式电力变压器油浸式电力变压器的试验项目、周期和要求见表1。表1 油浸式电力变压器的试验项目、周期和要求序号项目周 期要 求说 明1油中溶解气体色谱分析1）新投运及大修后投运500kV：1,4,10,30天220kV：4,10,30天110kV：4,30天2）运行中500kV：3个月220kV：6个月35kV、110kV：1年3）必要时1）根据GB/T 72522001新装变压器油中H2与烃类气体含量(L/L)任一项不宜超过下列数值：总烃：20；H2：30；C2H2：02）运行设备油中H2与烃类气体含量( L/L)超过下列任何一项值时应引起注意：总烃：150； H2：150C2H2：5 (35kV220kV)，1 (500kV)3）烃类气体总和的产气速率大于6mL/d(开放式)和12mL/d(密封式)，或相对产气速率大于10%/月则认为设备有异常1）总烃包括CH4、C2H4、C2H6和C2H2四种气体2）溶解气体组份含量有增长趋势时，可结合产气速率判断，必要时缩短周期进行跟踪分析3）总烃含量低的设备不宜采用相对产气速率进行判断4）新投运的变压器应有投运前的测试数据5）必要时，如：出口(或近区)短路后巡视发现异常在线监测系统告警等2油中水分,mg/L1）准备注入110kV及以上变压器的新油2）投运前3）110kV及以上:运行中1年4）必要时投运前110kV 20220kV 15500kV 10运行中110kV 35220kV 25500kV 151）运行中设备，测量时应注意温度的影响，尽量在顶层油温高于50时取样2）必要时，如：绕组绝缘电阻(吸收比、极化指数)测量异常时渗漏油等3油中含气量,%(体积分数)500kV 1）新油注入前后2）运行中：1年3）必要时投运前：1运行中：31）限值规定依据：GB/T 7595-2008运行中变压器油质量2）必要时，如：变压器需要补油时渗漏油4油中糠醛含量,mg/L必要时1）含量超过下表值时，一般为非正常老化，需跟踪检测：1）变压器油经过处理后，油中糠醛含量会不同程度的降低，在作出判断时一定要注意这一情况2）必要时，如：油中气体总烃超标或CO、CO2过高需了解绝缘老化情况时，如长期过载运行后、温升超标后等运行年限1551010151520糠醛含量0.10.20.40.752）跟踪检测时，注意增长率3）测试值大于4mg/L时，认为绝缘老化已比较严重5油中颗粒度测试500kV1）投运前2）投运1个月或大修后3）运行中1年4）必要时1）投运前(热循环后)100mL油中大于5m的颗粒数2000个2）运行时(含大修后)100mL油中大于5m的颗粒数3000个1）限值规定依据：DL/T 1096-2008变压器油中颗粒度限值2）检验方法参考：DL/T 432-2007电力用油中颗粒污染度测量方法3）如果颗粒有明显的增长趋势，应缩短检测周期，加强监控6绝缘油试验见12.1节7绕组直流电阻1）110kV及以下：6年；220kV、500kV：3年2）大修后3）无载分接开关变换分接位置4）有载分接开关检修后5）必要时1）1600kVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%2）1600kVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%3）与以前相同部位测得值比较，其变化不应大于2%1）如电阻相间差在出厂时超过规定，制造厂已说明了这种偏差的原因，则与以前相同部位测得值比较，其变化不应大于2%2）有载分接开关宜在所有分接处测量，无载分接开关在运行分接测量无载分接开关在运行分接测量3）不同温度下电阻值按下式换算：R2R1(T+t2)/(T+t1)，式中R1、R2分别为在温度t1、t2下的电阻值；T为电阻温度常数，铜导线取235，铝导线取2254）封闭式电缆出线或GIS出线的变压器，电缆、GIS侧绕组可不进行定期试验5）必要时，如：本体油色谱判断有热故障红外检测判断套管接头或引线过热8绕组连同套管的绝缘电阻、吸收比或极化指数1）110kV及以下：6年；220kV、500kV：3年2）大修后3）必要时1）绝缘电阻换算至同一温度下，与前一次测试结果相比应无显著变化，一般不低于上次值的70%2）35kV及以上变压器应测量吸收比，吸收比在常温下不低于1.3；吸收比偏低时可测量极化指数，应不低于1.53）绝缘电阻大于10000 M时，吸收比不低于1.1或极化指数不低于1.3 1）使用2500V或5000V兆欧表，对220kV及以上变压器，兆欧表容量一般要求输出电流不小于3mA2）测量前被试绕组应充分放电3）测量温度以顶层油温为准，各次测量时的温度应尽量接近4）尽量在油温低于50时测量，不同温度下的绝缘电阻值按下式换算： 式中R1、R2分别为温度t1、t2时的绝缘电阻值5）吸收比和极化指数不进行温度换算6）封闭式电缆出线或GIS出线的变压器，电缆、GIS侧绕组可在中性点测量7）鉴于不拆高、中压侧引线的试验方法能够提高供电可靠性，增进工作效率，并已在一些地区成功应用，因此鼓励开展不拆线试验方法的研究，积累经验，条件成熟者按规定程序批准后可采用不拆线的试验方法。8）必要时，如：运行中油介损不合格或油中水分超标渗漏油等可能引起变压器受潮的情况9绕组连同套管的tan1）大修后2）必要时1）20时不大于下列数值：500kV 0.6%110kV220kV 0.8%35kV 1.5%2）tan值与出厂试验值或历年的数值比较不应有显著变化(增量一般不大于30%)3）试验电压：绕组电压10kV及以上：10kV绕组电压10kV以下： Un1）非被试绕组应短路接地或屏蔽2）同一变压器各绕组tan的要求值相同3）测量温度以顶层油温为准，各次测量时的温度尽量相近4）尽量在油温低于50时测量，不同温度下的tan值一般按下式换算：式中tan1、tan2分别为温度t1、t2时的tan值5）封闭式电缆出线或GIS出线的变压器, 电缆、GIS侧绕组可在中性点加压测量6）必要时，如：绕组绝缘电阻、吸收比或极化指数异常时油介损不合格或油中水分超标渗漏油等10电容型套管的tan和电容值见第8章1）用正接法测量2）测量时记录环境温度及变压器顶层油温3）只测量有末屏引出的套管tan和电容值，封闭式电缆出线或GIS出线的变压器，电缆、GIS侧套管从中性点加压，非被试侧短路接地11绕组连同套管的交流耐压试验1）10kV及以下：6年2）更换绕组后全部更换绕组时，按出厂试验电压值；部分更换绕组时，按出厂试验电压值的0.8倍1）110kV及以上进行感应耐压试验2）10kV按35kV0.8=28kV进行3）额定电压低于1000V的绕组可用2500V兆欧表测量绝缘电阻代替12铁芯及夹件绝缘电阻1）110kV及以下：6年；220kV、500kV：3年2）大修后3）必要时1）与以前测试结果相比无显著差别2）运行中铁芯接地电流一般不应大于0.1A1）采用2500V兆欧表(对运行年久的变压器可用1000V兆欧表)2）只对有外引接地线的铁芯、夹件进行测量3）必要时，如：油色谱试验判断铁芯多点接地时13穿心螺栓、铁轭夹件、绑扎钢带、铁芯、绕组压环及屏蔽等的绝缘电阻大修中220kV及以上：一般不低于500M110kV及以下：一般不低于100M1）用2500V兆欧表2）连接片不能拆开可不进行14局部放电试验220kV及以上：1）大修更换绝缘部件或部分绕组后2）必要时 在线端电压为1.5Um/时，放电量一般不大于500pC；在线端电压为1.3Um/时，放电量一般不大于300pC1）110kV电压等级的变压器大修后，可参照执行2）必要时，如：运行中变压器油色谱异常，怀疑存在放电性故障时15绕组所有分接的电压比1）分接开关引线拆装后2）更换绕组后1）各分接的电压比与铭牌值相比应无明显差别，且符合规律2）35kV以下，电压比小于3的变压器电压比允许偏差为1%；其它所有变压器：额定分接电压比允许偏差为0.5%，其它分接的电压比应在变压器阻抗电压值(%)的1/10以内，但偏差不得超过1%16校核三相变压器的组别或单相变压器极性更换绕组后 必须与变压器铭牌和顶盖上的端子标志相一致17空载电流和空载损耗1）更换绕组后2）必要时与前次试验值相比无明显变化1）试验电源可用三相或单相；试验电压可用额定电压或较低电压（如制造厂提供了较低电压下的测量值，可在相同电压下进行比较）2）必要时，如：怀疑磁路有缺陷等18短路阻抗和负载损耗1）更换绕组后2）必要时与前次试验值相比无明显变化1）试验电源可用三相或单相；试验电流可用额定值或较低电流（如制造厂提供了较低电流下的测量值，可在相同电流下进行比较）2）必要时，如：出口短路后19绕组变形测试110kV及以上：1）更换绕组后2）必要时1）采用频率响应分析法与初始结果相比，或三相之间结果相比无明显差别，无初始记录时可与同型号同厂家对比2）采用电抗法分析判断同一参数的三个单相值的互差（横比）和同一参数值与原始数据及上一次测试值相比之差（纵比），其差值不应超过注意值，注意值参见DL/T1093-20081）每次测试时，宜采用同一种仪器，接线方式应相同2）对有载开关应在最大分接下测试，对无载开关应在同一运行分接下测试以便比较3）发电厂厂高变可参照执行4）必要时，如：发生近区短路后20全电压下空载合闸更换绕组后1）全部更换绕组，空载合闸5次，每次间隔5min2）部分更换绕组，空载合闸3次，每次间隔5min1）在运行分接上进行2）由变压器高压侧或中压侧加压3）110kV及以上的变压器中性点接地4）发电机变压器组的中间连接无断开点的变压器，可不进行21有载分接开关的试验和检查1）按制造厂规定2）大修后3）必要时按DL/T574-1995有载分接开关运行维修导则执行1）应在整个操作循环内进行2）必要时应检查开关切换程序及时间、动作顺序、过渡电阻及触头的接触电阻等结果3）必要时，如：怀疑有故障时22测温装置校验及其二次回路试验1）110kV及以下：6年(二次回路)；220kV、500kV：3年 (二次回路)2）大修后3）必要时1）按制造厂的技术要求2）密封良好，指示正确，测温电阻值应和出厂值相符3）绝缘电阻一般不低于1 M1）采用2500V兆欧表2）必要时，如：怀疑有故障时23气体继电器校验及其二次回路试验1）110kV及以下：6年(二次回路)；220kV、500kV：3年(二次回路)2）大修后3）必要时1）按制造厂的技术要求2）整定值符合运行规程要求，动作正确3）绝缘电阻一般不低于1M1）采用1000V兆欧表2）必要时，如：怀疑有故障时24压力释放器校验及其二次回路试验1）110kV及以下：6年(二次回路)；220kV、500kV：3年(二次回路)2）必要时1）动作值与铭牌值相差应在10%范围内或符合制造厂规定2）绝缘电阻一般不低于1M1）采用1000V兆欧表2）必要时，如：怀疑有故障时25冷却装置及其二次回路检查试验1）110kV及以下：6年(二次回路)；220kV、500kV：3年(二次回路)2）大修后3）必要时 1）投运后，流向、温升和声响正常，无渗漏油2）强油水冷装置的检查和试验，按制造厂规定3）绝缘电阻一般不低于1M1）采用1000V兆欧表2）必要时，如：怀疑有故障时26整体密封检查1）大修后2）必要时1）35kV及以下管状和平面油箱变压器采用超过油枕顶部0.6m油柱试验(约5kPa压力)，对于波纹油箱和有散热器的油箱采用超过油枕顶部0.3m油柱试验(约2.5kPa压力)，试验时间12h无渗漏2）110kV及以上变压器在油枕顶部施加0.035MPa压力，试验持续时间24h无渗漏1）试验时带冷却器，不带压力释放装置2）必要时，如：怀疑密封不良时27套管中的电流互感器试验大修时1）绝缘电阻测试2）变比测试3）极性测试4）伏安特性测试见第6章28绝缘纸(板)聚合度必要时当聚合度小于250时，应引起注意1）试样可取引线上绝缘纸、垫块、绝缘纸板等数克2）对运行时间较长(如20年)的变压器尽量利用吊检的机会取样3）必要时，如：怀疑纸(板)老化时29绝缘纸(板)含水量必要时水分(质量分数)一般不大于下值：500kV：1%220kV：3%1）可用所测绕组的tan值推算或取纸样直接测量2）必要时，如：怀疑纸(板)受潮时30噪声测量必要时与出厂值比较无明显变化1）按GB73281987变压器和电抗器的声级测量要求进行2）必要时，如：发现噪音异常时31箱壳振动必要时与出厂值比不应有明显差别必要时，如：发现箱壳振动异常时32红外检测运行中500kV：1年6次或以上220kV：1年4次或以上110kV：1年2次或以上按DL/T664-2008带电设备红外诊断应用规范执行1）用红外热像仪测量2）测量套管及接头、油箱壳等部位3）结合运行巡视进行，试验人员每年至少进行一次红外检测，同时加强对电压致热型设备的检测，并记录红外成像谱图5.2 干式变压器、干式接地变压器干式变压器、干式接地变压器的试验项目、周期和要求见表2。表2 干式变压器的试验项目和周期序号项 目周 期要 求说 明1绕组直流电阻1） 6年2）必要时1）相间差别一般不大于平均值的4%，线间差别一般不大于平均值的2%2）与以前相同部位测得值比较，其变化不应大于2%1）不同温度下电阻值按下式换算:R2R1(T+t2)/(T+t1)，式中R1、R2分别为在温度t1、t2下的电阻值；T为电阻温度常数，铜导线取2352）必要时，如：红外检测异常时2绕组、铁芯绝缘电阻1） 6年2）必要时绝缘电阻换算至同一温度下，与前一次测试结果相比应无显著变化，一般不低于上次值的70%1）采用2500V或5000V兆欧表2）必要时，如：红外检测异常时3交流耐压试验1） 6年2）必要时一次绕组按出厂试验电压值的0.8倍1）10kV变压器高压绕组按35kV0.8=28kV进行2）额定电压低于1000V的绕组可用2500V兆欧表测量绝缘电阻代替3）必要时，如：红外检测异常时4测温装置及其二次回路试验1） 6年2）必要时1）按制造厂的技术要求2）指示正确，测温电阻值应和出厂值相符3）绝缘电阻一般不低于1 M必要时，如：红外检测异常时5噪声测试必要时必要时，如：运行巡视发现噪声异常时6红外检测1年1次按DL/T664-2008带电设备红外诊断应用规范执行1）用红外热像仪测量2）测量套管及接头、油箱壳等部位5.3 SF6气体绝缘变压器SF6气体绝缘变压器的试验项目、周期和要求见表3。表3 SF6气体绝缘变压器的试验项目和周期序号项 目周 期要 求说 明1SF6气体的湿度(20的体积分数)1）1年2）大修后3）必要时运行中：不大于500L/L大修后：不大于250L/L1）按GB12022工业六氟化硫、DL/T915-2005六氟化硫气体湿度测定法(电解法)和DL/T506-2007六氟化硫电气设备中绝缘气体湿度测量方法进行2）必要时，如：新装及大修后1年内复测湿度不符合要求漏气超过表3中序号2的要求设备异常时 2SF6气体泄漏试验1）大修后2）必要时应无明显漏点1）按DL/T 596-1996电力设备预防性试验规程、DL/T 941-2005运行中变压器用六氟化硫质量标准、GB 11023高压开关设备六氟化硫气体密封试验方法进行2）对检测到的漏点可采用局部包扎法检漏，每个密封部位包扎后历时5小时，测得的SF6气体含量（体积分数）不大于30L/L3现场分解产物测试1）投产后1年1次，如无异常，3年1次2）大修后3）必要时超过以下参考值需引起注意：SO2：不大于3L/LH2S：不大于2L/LCO：不大于100L/L1）建议结合现场湿度测试进行，参考GB8905-2008六氟化硫电气设备中气体管理和检验导则2）必要时，如：怀疑有故障时4实验室分解产物测试必要时检测组分：CF4、SO2、SOF2、SO2F2、SF4、S2OF10、HF 必要时，如：现场分解产物测试超参考值或有增长时5绕组直流电阻1）6年2）大修后3）必要时1）1600kVA以上变压器，各相绕组电阻相互间的差别不应大于平均值的2%，无中性点引出的绕组，线间差别不应大于平均值的1%2）1600kVA及以下的变压器，相间差别一般不大于平均值的4%，线间差别一般不大于平均值的2%3）与以前相同部位测得值比较，其变化不应大于2% 1）如电阻相间差在出厂时超过规定，制造厂已说明了这种偏差的原因，则与以前相同部位测得值比较，其变化不应大于2%2）预试时有载分接开关宜在所有分接处测量，无载分接开关在运行分接测量3）不同温度下电阻值按下式换算:R2R1(T+t2)/(T+t1)，式中R1、R2分别为在温度t1、t2下的电阻值；T为电阻温度常数，铜导线取2354）封闭式电缆出线或GIS出线的变压器，电缆、GIS侧绕组可不进行定期试验5）必要时，如：红外检测判断套管接头或引线过热时6绕组连同套管的绝缘电阻、吸收比或极化指数1）6年2）大修后3）必要时1）绝缘电阻换算至同一温度下，与前一次测试结果相比应无显著变化，一般不低于上次值的70%2）35kV及以上变压器应测量吸收比，吸收比在常温下不低于1.3
