熔炼的问题答案复习过程.doc

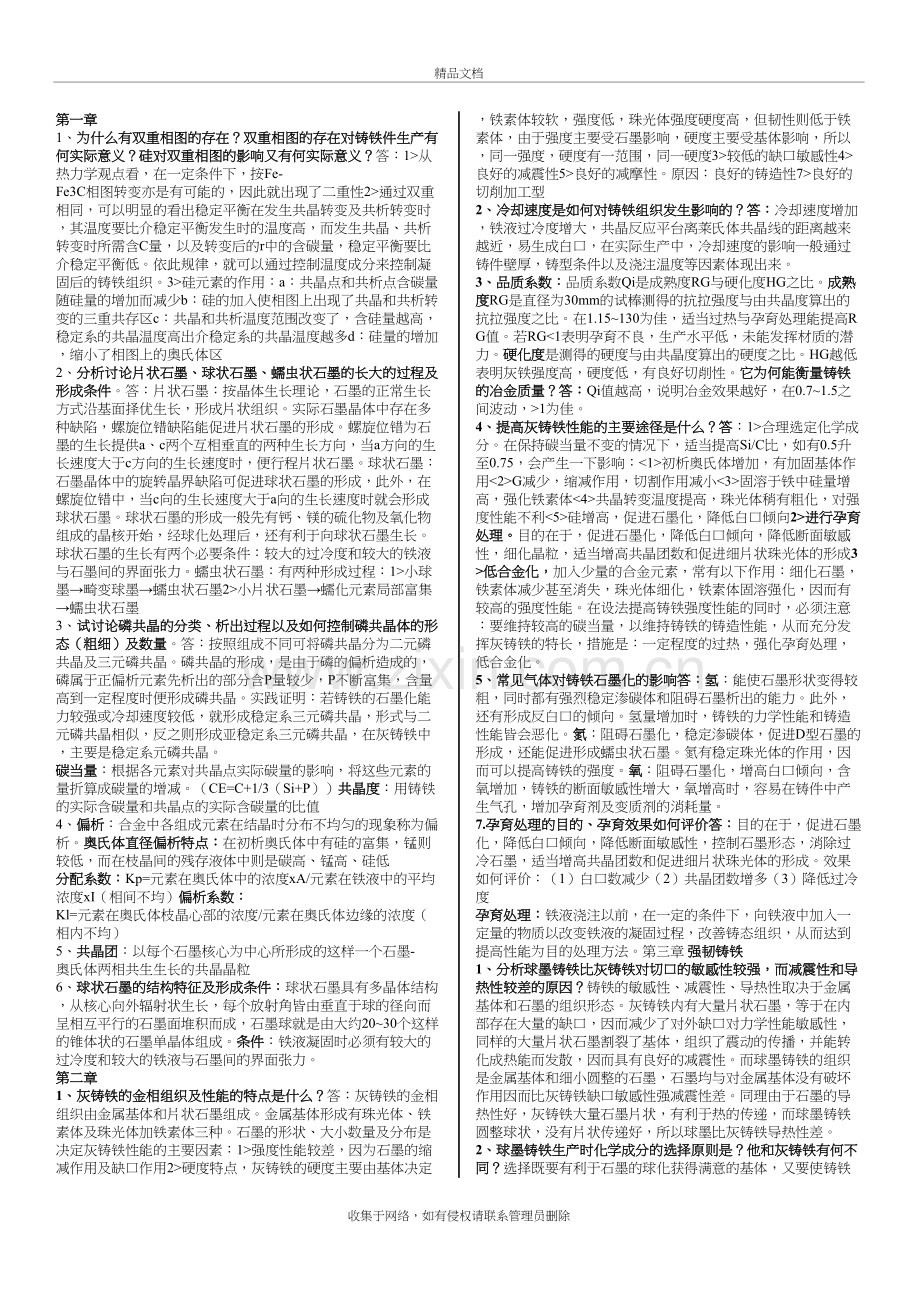

熔炼的问题答案精品文档第一章1、 为什么有双重相图的存在？双重相图的存在对铸铁件生产有何实际意义？硅对双重相图的影响又有何实际意义？答：1从热力学观点看，在一定条件下，按Fe-Fe3C相图转变亦是有可能的，因此就出现了二重性2通过双重相同，可以明显的看出稳定平衡在发生共晶转变及共析转变时，其温度要比介稳定平衡发生时的温度高，而发生共晶、共析转变时所需含C量，以及转变后的r中的含碳量，稳定平衡要比介稳定平衡低。依此规律，就可以通过控制温度成分来控制凝固后的铸铁组织。3硅元素的作用：a：共晶点和共析点含碳量随硅量的增加而减少b：硅的加入使相图上出现了共晶和共析转变的三重共存区c：共晶和共析温度范围改变了，含硅量越高，稳定系的共晶温度高出介稳定系的共晶温度越多d：硅量的增加，缩小了相图上的奥氏体区2、 分析讨论片状石墨、球状石墨、蠕虫状石墨的长大的过程及形成条件。答：片状石墨：按晶体生长理论，石墨的正常生长方式沿基面择优生长，形成片状组织。实际石墨晶体中存在多种缺陷，螺旋位错缺陷能促进片状石墨的形成。螺旋位错为石墨的生长提供a、c两个互相垂直的两种生长方向，当a方向的生长速度大于c方向的生长速度时，便行程片状石墨。球状石墨：石墨晶体中的旋转晶界缺陷可促进球状石墨的形成，此外，在螺旋位错中，当c向的生长速度大于a向的生长速度时就会形成球状石墨。球状石墨的形成一般先有钙、镁的硫化物及氧化物组成的晶核开始，经球化处理后，还有利于向球状石墨生长。球状石墨的生长有两个必要条件：较大的过冷度和较大的铁液与石墨间的界面张力。蠕虫状石墨：有两种形成过程：1小球墨畸变球墨蠕虫状石墨2小片状石墨蠕化元素局部富集蠕虫状石墨3、 试讨论磷共晶的分类、析出过程以及如何控制磷共晶体的形态（粗细）及数量。答：按照组成不同可将磷共晶分为二元磷共晶及三元磷共晶。磷共晶的形成，是由于磷的偏析造成的，磷属于正偏析元素先析出的部分含P量较少，P不断富集，含量高到一定程度时便形成磷共晶。实践证明：若铸铁的石墨化能力较强或冷却速度较低，就形成稳定系三元磷共晶，形式与二元磷共晶相似，反之则形成亚稳定系三元磷共晶，在灰铸铁中，主要是稳定系元磷共晶。碳当量：根据各元素对共晶点实际碳量的影响，将这些元素的量折算成碳量的增减。（CE=C+1/3（Si+P）共晶度：用铸铁的实际含碳量和共晶点的实际含碳量的比值4、 偏析：合金中各组成元素在结晶时分布不均匀的现象称为偏析。奥氏体直径偏析特点：在初析奥氏体中有硅的富集，锰则较低，而在枝晶间的残存液体中则是碳高、锰高、硅低分配系数：Kp=元素在奥氏体中的浓度xA/元素在铁液中的平均浓度xI（相间不均）偏析系数： Kl=元素在奥氏体枝晶心部的浓度/元素在奥氏体边缘的浓度（相内不均）5、 共晶团：以每个石墨核心为中心所形成的这样一个石墨-奥氏体两相共生生长的共晶晶粒6、 球状石墨的结构特征及形成条件：球状石墨具有多晶体结构，从核心向外辐射状生长，每个放射角皆由垂直于球的径向而呈相互平行的石墨面堆积而成，石墨球就是由大约2030个这样的锥体状的石墨单晶体组成。条件：铁液凝固时必须有较大的过冷度和较大的铁液与石墨间的界面张力。第二章1、 灰铸铁的金相组织及性能的特点是什么？答：灰铸铁的金相组织由金属基体和片状石墨组成。金属基体形成有珠光体、铁素体及珠光体加铁素体三种。石墨的形状、大小数量及分布是决定灰铸铁性能的主要因素：1强度性能较差，因为石墨的缩减作用及缺口作用2硬度特点，灰铸铁的硬度主要由基体决定，铁素体较软，强度低，珠光体强度硬度高，但韧性则低于铁素体，由于强度主要受石墨影响，硬度主要受基体影响，所以，同一强度，硬度有一范围，同一硬度3较低的缺口敏感性4良好的减震性5良好的减摩性。原因：良好的铸造性7良好的切削加工型2、 冷却速度是如何对铸铁组织发生影响的？答：冷却速度增加，铁液过冷度增大，共晶反应平台离莱氏体共晶线的距离越来越近，易生成白口，在实际生产中，冷却速度的影响一般通过铸件壁厚，铸型条件以及浇注温度等因素体现出来。3、 品质系数：品质系数Qi是成熟度RG与硬化度HG之比。成熟度RG是直径为30mm的试棒测得的抗拉强度与由共晶度算出的抗拉强度之比。在1.15130为佳，适当过热与孕育处理能提高RG值。若RG1为佳。4、 提高灰铸铁性能的主要途径是什么？答：1合理选定化学成分。在保持碳当量不变的情况下，适当提高Si/C比，如有0.5升至0.75，会产生一下影响：初析奥氏体增加，有加固基体作用G减少，缩减作用，切割作用减小固溶于铁中硅量增高，强化铁素体共晶转变温度提高，珠光体稍有粗化，对强度性能不利硅增高，促进石墨化，降低白口倾向2进行孕育处理。目的在于，促进石墨化，降低白口倾向，降低断面敏感性，细化晶粒，适当增高共晶团数和促进细片状珠光体的形成3低合金化，加入少量的合金元素，常有以下作用：细化石墨，铁素体减少甚至消失，珠光体细化，铁素体固溶强化，因而有较高的强度性能。在设法提高铸铁强度性能的同时，必须注意：要维持较高的碳当量，以维持铸铁的铸造性能，从而充分发挥灰铸铁的特长，措施是：一定程度的过热，强化孕育处理，低合金化。5、 常见气体对铸铁石墨化的影响答：氢：能使石墨形状变得较粗，同时都有强烈稳定渗碳体和阻碍石墨析出的能力。此外，还有形成反白口的倾向。氢量增加时，铸铁的力学性能和铸造性能皆会恶化。氮：阻碍石墨化，稳定渗碳体，促进D型石墨的形成，还能促进形成蠕虫状石墨。氮有稳定珠光体的作用，因而可以提高铸铁的强度。氧：阻碍石墨化，增高白口倾向，含氧增加，铸铁的断面敏感性增大，氧增高时，容易在铸件中产生气孔，增加孕育剂及变质剂的消耗量。7.孕育处理的目的、孕育效果如何评价答：目的在于，促进石墨化，降低白口倾向，降低断面敏感性，控制石墨形态，消除过冷石墨，适当增高共晶团数和促进细片状珠光体的形成。效果如何评价：（1）白口数减少（2）共晶团数增多（3）降低过冷度 孕育处理：铁液浇注以前，在一定的条件下，向铁液中加入一定量的物质以改变铁液的凝固过程，改善铸态组织，从而达到提高性能为目的处理方法。第三章 强韧铸铁1、 分析球墨铸铁比灰铸铁对切口的敏感性较强，而减震性和导热性较差的原因？铸铁的敏感性、减震性、导热性取决于金属基体和石墨的组织形态。灰铸铁内有大量片状石墨，等于在内部存在大量的缺口，因而减少了对外缺口对力学性能敏感性，同样的大量片状石墨割裂了基体，组织了震动的传播，并能转化成热能而发散，因而具有良好的减震性。而球墨铸铁的组织是金属基体和细小圆整的石墨，石墨均与对金属基体没有破坏作用因而比灰铸铁缺口敏感性强减震性差。同理由于石墨的导热性好，灰铸铁大量石墨片状，有利于热的传递，而球墨铸铁圆整球状，没有片状传递好，所以球墨比灰铸铁导热性差。2、 球墨铸铁生产时化学成分的选择原则是？他和灰铸铁有何不同？选择既要有利于石墨的球化获得满意的基体，又要使铸铁具有较好的铸造性能，对于灰铸铁在碳当量保持不变的条件下适当提高Si/C比（如由0.5-0.75）3、 球化处理过程中球化元素镁的主要去向哪几个方面？如何提高镁的吸收率？镁的去向-脱硫、去氧对铁液的球化作用烧损上浮气化。方法自建压力加镁法、转动包法、镁合金法。4、 试分析奥氏体贝氏体球墨铸铁的热处理中，变更加热温度和等温淬火温度对生成组织及性能的影响、（1)要想获得贝氏体组织需要对球墨铸铁进行等温淬火处理。低温等温淬火可得下贝氏体，高温等温淬火得奥氏体和上贝氏体组织。（2)奥氏体贝氏体组织还受等温温度的影响。等温温度高于330350（一般为350370）基体组织主要为上贝氏体和奥氏体，强度和硬度有损失，而且耐磨性好，此外等温温度的不同还会使基体中残余奥氏体的数量不同。5、 试分析可锻铸铁孕育处理的目的与灰铸铁和球墨铸铁有何不同？灰铸铁的孕育处理的目的;促进石墨化，降低白口倾向，降低断面敏感度，控制石墨形态，消除过冷石墨，适当增高共晶团数和促进细片珠光体的形成。球墨铸铁的孕育目的：消除过冷倾向，促进石墨球化，减小晶间偏析。可锻铸铁的孕育处理目的：希望铁液在一次结晶时促进形成渗碳体组织，而在随后的石墨化退火过程中对石墨的形成没有影响或促进石墨形成。其最大的不同之处是可锻铸铁在第一次结晶时期望得到渗碳体而不是石墨。6、 强韧铸铁？分类？强韧铸铁是球墨铸铁和蠕墨铸铁，可锻铸铁的总称7、 球铁的几种组织？生产环节?球铁的正常组织是细小圆整的石墨球加金属基体，在铸态，金属基体通常是铁素体与珠光体的混合组织。生产环节：熔炼合格的铁液、（成分和温度）球化处理、孕育处理、炉前检验，浇注铁件，清理及热处理，铸件质量检验。8、 对球墨铸铁的熔炼要求，常用球化剂，球化处理方法？对熔炼的要求优质的铁液应该是高温，低硫、低磷含量和低的杂质含量（如氧及反球化元素含量）。球化剂我国常用稀土镁合金，国外大都采用镁合金和纯镁球化剂。球化处理方法（1）镁作为球化剂，自建压力加镁法、转动包法、镁合金法（2）稀土镁合金 冲入法、型内球化法。9、 生产球墨铸铁为什么要孕育处理？目的消除结晶过冷倾向，促进石墨化，减小晶间偏析10、 球墨铸铁凝固特点1具有较宽的共晶凝固温度范围2糊状凝固特性3较大的共晶膨胀11、 球墨铸铁的常见缺陷?常见缺陷缩孔缩松、夹渣、皮下气孔、石墨漂浮及球化衰退等。12、 球化衰退的主要原因及采取措施原因镁、稀土元素不断由铁液中逃离有关，逃逸通常经过氧化损失，回硫及燃烧损失等等，另外和孕育作用的不断衰退有关。13、 措施1铁液中保持足够的球化元素含量2降低原铁液中的含硫量并防止铁液氧化3缩短铁液经球化处理后的停留时间4铁液经球化处理并扒渣后，为防止镁及稀土元素逃离，可用覆盖剂将铁液表面覆盖隔绝空气以减少逃离。14.蠕墨铸铁的性能特点及常用于哪里？性能特点1强度性能：蠕墨铸铁的抗拉强度对碳当量变化的敏感性比普通灰铸铁小得多，2韧性及伸长率：蠕墨铸铁的冲击韧性及伸长率均较球墨铸铁低而高于灰铸铁，蠕化率低或基体中铁素体含量高，则韧性及伸长率高，3导热性蠕墨铸铁的导热性主要取决于石墨的形状，当蠕化率高时导热性基本与灰铸铁相当，当较低时又接近于球墨铸铁。4铸造性能具有良好的流动性。应用1由于强度高对断面的敏感性小，铸造性能好因而可用来制造复杂的大型零件如变速箱箱体2由于蠕墨铸铁具有较高的力学性能还具有良好的导热性，因而常用来制造在热交换以及有较大温度梯度下工作的零件如汽车制动盘。14、 可锻铸铁的分类，可锻铸铁的成分选择原理。分类铁素体可锻铸铁，珠光体可锻铸铁，白心可锻铸铁。化学成分决定可锻铸铁力学性能和热处理时间的主要因素。选定原理1)在保证铸件整个断面上在铸态时能得到全白口，没有麻点否则会明显降低力学性能。2）石墨化过程要快，以保证在尽可能短的时间内完成石墨化退火，缩短生产周期3）有利于提高力学性能保证得到优质产品。4）在保证力学性能的前提下，具有较好的铸造性能，以利于得到健全铸件。15、 可锻铸铁石墨化过程及影响因素1)在奥氏体晶界上形成石墨核2）渗碳体不断向奥氏体内溶解3）碳原子由高浓度区向低浓度区扩散4)碳原子向石墨核心沉积，即石墨长大。影响因素1析出石墨核心的数量2碳原子的扩散。第四章 特种性能铸铁1. 常用特种铸铁有哪些？减摩铸铁，冷硬铸铁，抗磨铸铁，耐热铸铁，耐腐蚀铸铁。2.减摩铸铁：材料的摩擦系数小，磨损少及抗咬合性能好。组织特征：珠光体数量多，片间距小。常用减摩铸铁：含磷铸铁，钒钛铸铁，硼铸铁。3.冷硬铸铁的组织特点：可将其分为三个区域，最外层为白口区，紧挨的是麻口区，内层为灰口区。4.常用抗磨铸铁有哪些？普通白口铸铁，镍硬白口铸铁，铬系白口铸铁。5.耐热铸铁：指在高温条件下具有一定的抗氧化和抗生长性能，并能承受一定载荷的铸铁。分类：中硅耐热铸铁，含铝耐热铸铁，含铬耐热铸铁。6.PB比：氧化时所生成的金属氧化膜体积比生成这些氧化膜所消耗的金属体积要大，称pb比，用表示。Pb比有什么用：当1时，金属氧化膜才可能具有保护性。当1时，所形成的氧化膜疏松，多口，不可能完全覆盖整个金属表面。7.合金元素抗氧化的条件：（1）合金元素氧化物的pb比大于1，且具有低的电导率。（2）合金元素对氧的亲和力大于铁，即具有先于主金属氧化或能还原主金属氧化物的条件。（3）合金元素的氧化物与主金属铁的氧化物互不溶解，即合金元素的氧化物能单独存在。8.铸铁的高温生长：铸铁在高温下还会发生体积不可逆的膨胀。分哪几个阶段及预防措施：（1）低于相变温度时的生长。措施：一是使铸铁在使用温度下全部为全部为铁素体基体，可采用提高硅含量或采用低温石墨化退火来获得全部铁素体基体。（2）相变温度范围内的生。措施：一提高铸铁相变点温度，二是调整工作温度，使铸铁在工作温度范围内处于单相组织状态。（3）高于相变温度时生长。措施:一加入合金元素铝，硅，铬等，二采用孕育处理，使共晶团及石墨细化。三适当降低碳量。四采用球墨铸铁。9.提高铸铁耐蚀性的途径：（1）改变某些相在腐蚀剂中的电位，降低原电池的电动势。（2）改善基体组织，进而减少原电池数量，减小电动势。（3）在铸铁表皮层下形成一层致密，牢固的保护膜。10：常用耐蚀铸铁：高硅耐腐蚀铸铁，含铝耐腐蚀铸铁，高铬耐腐蚀铸铁。11.减摩铸铁的使用条件是摩擦易损，一般要求材料摩擦系数小，磨损少及抗咬合性好。抗磨铸铁的使用条件是磨料磨损，用于抵抗由硬颗粒或突出物作用使材料迁移导致的磨损。12.冷硬铸铁最适宜的工作条件？获得高质量的冷硬铸铁掌握哪些原则？主要用于耐磨性及强度要求都比较高的场合。原则：（1）炉料性质的遗传性，炉料中白口铸铁的比例增加，铸件的白口深度亦增加。（2）熔炼工艺 增加铁液过热度及延长铁液在高温时的保持时间，都使铁液的形核能力降低，白口深度增加。（3）铸型工艺 冷铁厚度是影响白口层深度的主要因素。13.分析高铬铸铁中二次碳化物在基体组织中的作用：高铬白口铸铁在热处理过程中，由于加热的温度不同，二次碳化物会有一个析出和溶解过程。加热温度低于一定温度时，二次碳化物以析出为主，高于时以溶解为主。二次碳化物的析出，将使奥氏体中碳及合金元素降低。提高马氏体转变温度 和 ，有利于空淬时增加马氏体数量，减少残余奥氏体量，同时，亦导致奥氏体转变曲线左移，降低淬透性。14.总结硅，铝，铬三元素对提高铸铁耐热性的缘由有哪些。答案同第七题第5章 铸铁的熔炼一. 冲天炉熔炼的基本要求：优质，高产，低耗，长寿，操作便利。基本构造：炉底与炉基，炉体与前炉，烟囱与除尘装置，送风系统，热风装置，风机。二）燃烧比：焦炭层燃烧的完全程度co2除以co2+co，co2越多越好。附壁效应（炉壁效应）：冲天炉内的炉气有自动趋于沿炉壁流动的倾向 。三）根据热交换冲天炉分为，预热区，融化区，过热区，炉缸区。四）冲天炉炉气：组成CO CO2性质：对于铁无论什么区域炉气都是氧化性，硅，锰也是如此。氧化带内氧气二氧化碳浓度都很高，炉气氧化性最强，还原带内炉气一氧化碳含量高氧化性弱，但对于铁和其他合金元素即使在还原带内，仍然是氧化性的。五）冲天炉炉渣来源：炉衬的侵蚀，焦炭的灰分，炉料带入的杂质，金属元素的烧损所形成的氧化物以及加入颅内的熔剂。作用：清除焦炭表面的灰渣，有利于颅内的燃烧反应，使焦炭在炉内的冶金反应中起更大作用，而且炉渣本身还直接参与了冶金反应，影响特也成分变化。六）影响铁液增硫脱硫因素：增硫a炉料含硫量，炉料含硫越低增硫越快。b焦炭消耗率越高，增硫越多c焦炭含硫量越多，增硫多。脱硫因素：a炉渣碱度一定范围内提高b炉温升高c炉气氧化性强。七）常用脱硫方法和脱硫剂a炉内脱硫（碱性冲天炉，脱硫剂*石灰，电石，白云石*）b炉外脱硫就是加脱硫剂（苏打，电石，石灰），方法气动脱硫（喷射脱硫，多空塞气动脱离）摇包和回转包脱硫。八）影响硅锰烧损主要因素：炉温(温度升高，烧损减少)，炉气氧化性（炉气氧化性低，烧损减少），炉渣性质（酸性冲天炉si烧损少，Mn烧损多，碱性相反），金属炉料。九）影响铁液温度的主要因素1焦炭的影响a焦炭成分（含碳量高好），b焦炭强度与块度（强度小不能有很好的块度，块度小的话急速燃烧使高温区短，块度太大燃烧太慢）c反映能力（低反应能力好）2送风的影响a风量（最惠风量时好）b风速（太大对焦炭吹冷作用，稍大则强化燃烧，提高炉气温度）c风温（温度高可强化焦炭燃烧，太高减低燃烧比）d风中氧气浓度（含氧的缩短氧化带，增加co2浓度）3金属炉料的影响（减小炉料块度，采用洁净的金属炉料）4熔炼操作参数（底焦高度，焦炭消耗量，批料量）5冲天炉结构参数（炉型，风口布置）。十）分析预热送风，富氧送风，除湿送风的措施，作用，方法：1预热送风2富氧送风（作用a提高冲天炉融化速率b降低焦铁比，c减小si，Mn的烧损率。方法a相送风管中引入氧气，含氧增加2-4%。b从风口吹氧c风口下的炉缸的炉壁周围安装喷嘴，将氧气吹入内）3除湿送风（作用，提高铸件质量减少焦耗，铁液温度提高，si，mn烧损率低，铁液含氧低，白口倾向小。方法a吸附除湿，吸收除湿，冷冻除湿）十一冲天炉网形图定义，描绘冲天炉风量，焦炭消耗率，燃烧比，铁液温度，炉子熔化率之间关系的实验图表。（a焦耗一定是，送风增大，熔化率增加，铁液温度线提高后下降b风量一定是，焦耗增大，铁液温度升高，熔化率下降c熔化率一定时可以用高焦耗，大风量。D为达到一定得温度，可用不同的焦耗和风量配合。十二底焦高度作用（金属料在氧化性弱的气氛中融化，既能防止过分氧化，又能保证铁液滴有足够的过热高度。2底焦高度确定（a供风强度越大，底焦高度越高b风口排距大，风口斜度大和风口排数多，增高c焦炭块度小，反应性能高，降低d层焦焦耗越高，底焦越高。）第六章 铸造碳钢1、 试论述铸钢件形成热裂的机理，并说明浇注温度过高和钢中含硫量过多对于形成热裂的影响。答：热裂现象是钢凝固到固相温度范围时，由于凝固收缩，铸件内部会产生热应力。当应力超过铸件能承受的最大应力时，铸件就会沿晶界裂开。浇注温度过高，到凝固时收缩量大，热应力大，会增大热裂倾向。含硫量过多，硫在 -Fe中的溶解度很小，常以FeS形式存在。FeS与Fe易在晶界上形成低熔点的共晶体，会大大降低高温强度。在收到热应力时，就很容易裂开。2、 铸钢典型组织特征：碳钢铸件的铸态组织的特征是晶粒粗大，有些情况下还存在魏氏组织。3、 魏氏组织：铁素体在奥氏体晶粒内部以一定的方向呈条状析出。4、 铸钢的热处理目的：细化晶粒，消除魏氏体和消除铸造应力。热处理方法有退火、正火或正火加回火。碳钢的铸造性怎样？为什么？答：与铸铁相比，钢的铸造性能是较差的。由于钢的熔点较高，结晶温度间隔较宽，收缩量较大，故钢液的流动性较低，缩孔及缩松倾向较大，铸件容易形成热裂和冷裂等缺陷第七章 铸造低合金钢1、 铸造合金中Mn、Cr、Ni的作用。Mn在铸造碳钢中主要为脱氧及减轻硫的有害作用，锰在低合金钢中可做强化元素使用，锰除了提高淬透性及细化珠光体外，还有使铁素体韧化、改善钢的低温韧性的作用。Cr使钢具有良好的淬透性，铬在钢的回火过程中能抑制碳化物的析出，此外在含量2%以下的铬能完全固溶于铁素体中，提高其强度，而不降低其韧性。Ni1）固溶强化2）提高钢的淬透性3）细化珠光体4）降低钢的韧性脆性转变温度5）提高钢在高温下的抗氧化性。获得高强度高韧性钢的途径。1)低含碳量2)多种合金元素复合强化3）多阶段热处理4）钢液净化 第八章 铸造高合金钢1.水韧处理：将钢加热至奥氏体区温度，并保温一段时间，使铸态组织中的碳化物基本上都固溶于奥氏体中，然后在水中进行淬火。高锰钢的加工硬化机理：（1）位错堆积论：高锰钢在经受强力挤压或冲击作用下，晶粒内部产生相对滑移，在滑移界面的两方造成高密度的位错，起到位错强化的作用。（2）形变诱导相变论：在受力发生变形时，由于应变诱导的作用，发生奥氏体到马氏体的转变，在钢的表面层中产生马氏体，因而具有高硬度。2.提高高猛钢性能的途径：（1）孕育和变质（2）时效强化（3）合金化3.不锈钢的不锈原理：使不锈钢具有耐蚀性的合金元素主要是铬，一方面可以在钢的晶粒表面形成钝化膜保护晶粒内部免于受到腐蚀。另一方面，还可以提高钢抵抗电化学腐蚀的能力，缩小两相之间电极电位的差值，减轻电化学腐蚀的现象。4.钢在高温下的氧化和如何抗氧化？钢在高温下与氧化性气体（氧气 水 二氧化碳）接触时，其表面层会被氧化。抗氧化：根本途径是在钢的表面形成化学稳定性强的，组织致密的氧化膜。需要往钢中加入大量元素铬，铝，硅以形成氧化膜，这些元素的氧化物都具有高的热稳定性和化学稳定性，而且他们在比容上都大于铁，因而能阻止氧进入钢的内部。5.铬镍不锈钢的缺陷，原因，改进措施？缺陷：（1）流动性差，并易产生冷隔 原因：由于钢液含铬量高，在浇注过程中易产生氧化铬夹杂物而使流动性降低。氧化铬膜还使铸件易产生冷隔和表面皱皮等缺陷。改进措施：提高浇注温度，缩短浇注时间（2）体收缩大，易产生缩孔和缩松。 应使铸件进行顺序凝固，冒口尺寸应比碳钢大20%-30%（3）易产生热裂 原因：线收缩大，而且钢的高温强度低，改进：应加强铸型和型芯的容让性。（4）易产生热粘砂 原因：钢的温度高。改进：采用耐火度高的涂料来涂刷铸型和型芯的表面。第九章 电弧炼钢炉1.炼钢的目的与要求（1）将炉料熔化呈钢液，并提高其过热温度，保证钢液的需要（2）将钢液中的Si Mn和C的含量，控制在规定范围内（3）降低钢液中的有害元素S P,使其含量降低到规定范围以下（4）清楚钢液中的非金属夹杂和气体，使钢液纯净2.电弧炉炼钢的特点电弧炉炼钢是利用电弧产生的高温来熔化炉料和提高钢液过热温度的。不用燃料燃烧后的方法加热，容易控制炉气的性质。炉料熔化以后的炼钢过程是在炉渣的发改下进行的。由于电弧炉渣的温度很高具有较高的化学活泼性，因而有利于炼钢过程中冶金反应的进行。3.氧化法炼钢的工艺过程 补炉配料和装料熔化期氧化期还原期出钢4.熔化期的任务 将固体炉料熔化成钢液，并进行脱磷5.氧化期的任务、氧化方法，操作原则、氧化期如何脱碳 任务：脱磷，取出钢液中的气体和夹杂物，并提高钢液的温度。方法：矿石脱碳法 吹氧脱碳法 吹氧矿石脱碳法 原则：（1）先磷后碳（2）温度先低后高（3）造渣先多后少（4）供料先矿后吹氧6.还原期的任务 脱氧脱硫和调整钢液温度及化学成分7、有哪几种脱氧方法，各自优缺点，画图说明扩散过程 沉淀脱氧法（优：速度快，缺：脱氧产物容易留在钢液中，降低钢的质量）扩散脱氧法（优：脱氧产物留在炉渣中，钢液较纯净，钢的质量较高，缺：速度 慢）8，酸性电弧炉炼钢的特点 （1）炉衬寿命长(2)冶炼时间短（3）钢液的气体和夹杂少（4）不能用来脱磷和脱硫，因此必须使用低磷和低硫的炉料9，直流电弧炉的优缺点 优点：（1）电弧稳定性强（2）电极消耗量少（3）噪声污染程度小（4）电能消耗低（5）电弧较长（6）能产生电磁搅拌作用 缺点：电弧炉的容量小。第十章 感应电炉熔炼1、 试分析感应电炉的容量与所采用的电频率之间的大体对应关系。答：高频感应电炉，200000300000HZ，容量一般是1060Kg，中频感应电炉，10002500HZ，容量一般是501000Kg，工频感应电炉，50HZ，容量一般是50010000Kg，炉子容量大时，电流频率要低些。因为在炉料内部磁通分布不均匀，外层磁通密度大，中心小，因此在外层产生的感应电动势和电流比里面大，产生集肤效应，所以发热量也是外大于内，采用的电频率越高，集肤效应越显著。因此，对于大直径的坩锅来说，若采用高频率，则在炉料中将有一个筒状的外层发出较多的热量，而里层发热很少。2、 感应电炉熔炼的特点：1加热速度较快2氧化烧损较轻3炉渣的化学活泼性较弱4工艺比较简单，生产比较灵活。真空感应电炉炼钢的优点：1能比较彻底的清除钢液中的气体2钢中元素氧化轻微3钢液中含氧量极低4炼钢工艺简单。缺点：1金属元素的蒸发2钢液的沾污第十一章 钢的炉外精炼1、炉外精炼的作用1）提高钢的纯净度2)减少合金元素的烧损3）为冶炼超低碳钢开辟了途径。2、炉外精炼的优点炉外熔炼能够提高对钢液的熔炼效果，大幅度改善钢的质量，而且能够缩短炼钢的时间，降低能耗。3、常用炉外精炼的方法;真空吹氧脱碳精炼法（VOD）氩氧脱碳精炼法（AOD）真空氩氧脱碳转硫法（VODC）4、真空氧化脱碳精炼法的优点。1）由于采用了真空、吹氧、和吹氩的结合，具有很强的清除气体和非金属夹杂物的能力，脱碳能力更强，节省氩气用量（还可以作为与AOD方法相比较的优点，缺点是结构设备复杂，投资较大第十二章 铸造铝合金1、 铸造铝合金共分几类？各类合金的特点及国际的表示方法是什么？答：分为形变铝合金和铸造铝合金特点：铸造铝合金的熔炼，浇注温度较低，溶化潜热大，流动性好，特别适用于金属性铸造、压铸、挤压铸造等，获得尺寸精度高、表面光洁、内在质量好的薄壁、复杂铸件。2、 提高Al-Si类合金力学性能有哪些途径？试举例。答：Al-Si-Mg系合金，（1）加入Mg；（2）加入细化剂（3）提高固溶处理温度（4）人工时效后沉淀析出；Al-Si-Cu系合金加入少量镁、锌、锰等耐热铝合金的影响因素有哪些，为什么？答：由（Al）的化学成分、第二相性质、形状和分布等因素决定。（Al）化学成分越复杂，组织结构越稳定，第二相的热稳定性越高，晶粒越细，沿晶分布相组成的弥散程度越高，则越能阻滞（Al）在高温下的变形，因而合金的耐热性越好。铸造铝合金的熔炼第十三章 铸造铝合金的熔炼1.铝合金熔炼的要点，各自什么意思，遵循的原则？要点：“防”严防水汽及各种含气脏物混入铝液。“排”通过精炼，清除氧化夹杂和气体。“溶” 利用快速凝固，或加大凝固时的结晶压力，使铝液中的氢全部固溶于铝铸件内，不致形成气孔。应尊循以防为主的原则。2.铝中的氢有几种析出形式？它们受哪些因素影响？ 一种是气泡形式析出，另一种是扩散脱氢。受氧化夹杂物的影响，受对流的影响。3.铝液精炼工艺分几类？举例说明？比较优缺点？吸附精炼和非吸附精炼第十四章 铸造铜合金1、 分析ZCuAl9Mn2的结晶过程，描述其铸态组织。什么叫做铝青铜的“缓冷脆性”？产生的原因是什么？有哪些克服“缓冷脆性”的措施？试举例说明之答： 。铝青铜特有的缺陷，在缓慢冷却的条件下，共析分解式的产物2相呈网状在相晶上析出，形成隔离晶体连结的脆性硬壳，使合金发脆，这就是“缓冷脆性”，也称为“自动退火脆性”。措施：1加入铁、锰等合金元素，增加相的稳定性，不使相分解2加入镍以扩大相区，消除相。3提高冷却速度，对于薄壁铸件，相将被过冷至5200C进行有序转变1，3250C时又进行马氏体无扩散转变1，是具有密排六方晶格的介稳定相，强度，硬度较高，塑形较低。当含有适量的相，且分布均匀时，合金有较高的综合力学性能。但超过30%时，合金变脆。2、 分析ZCuZn38的结晶过程，描述其铸态组织，分析含锌量和力学性能之间的关系。由相沉淀析出二次相。含锌量增加，强度增大，塑形增加，超过一定数值后，强度 塑性减小。3、 何谓锌当量系数、锌当量？有什么用途？使用锌当量要注意什么？试计算ZCuZn26Al4Fe3Mn3的锌当量及组织中与之比锌当量系数：合金中各元素对组织的影响与锌对组织影响的比值。锌当量：合金中锌含量的百分比。用途：通过锌当量系数，求出锌当量，利用Cu-Zn二元相图判断合金的组织和性能。注意：只适用于合金元素不大于2%-5%，合金过大时不准确。第十五章 铸造铜合金的熔炼1、铜液有哪几种脱氧方法？各自的优缺点是什么？沉淀脱氧法 优点是脱氧速度快，脱氧彻底比如磷铜脱氧。缺点是脱氧产物不已易清除，比如铝 镁脱氧。 扩散脱氧法 缺点是脱氧速度较低，受Cu2O的扩散速度控制。但对铜液成分无影响，不会污染合金。沸腾脱氧法 缺点 水和二氧化碳不溶于铜液中，如不能从铜液中上浮排走，将产生不利影响。2、尝试叙述磷铜的脱氧原理及脱氧工艺要点。 磷铜加入铜液后，即在整个熔池内进行反应。第一阶段：5Cu2O+2P=P2O5+10Cu P2O5以气泡形式上浮，上浮过程与Cu2O反应进入第二阶段：Cu2O+ P2O5=2CuPO3。当Cu2O含量较高时，也可能会发生6 Cu2O+2P=2CuPO3+10Cu，CuPO3会上浮排去。加入磷过多会与水反应产生氢气形成皮下气孔，过少会残留氧，会产生水汽。因为磷能降低铜的表面张力，会提高流动性，对薄壁铸件失当增加磷的加入量。收集于网络，如有侵权请联系管理员删除
