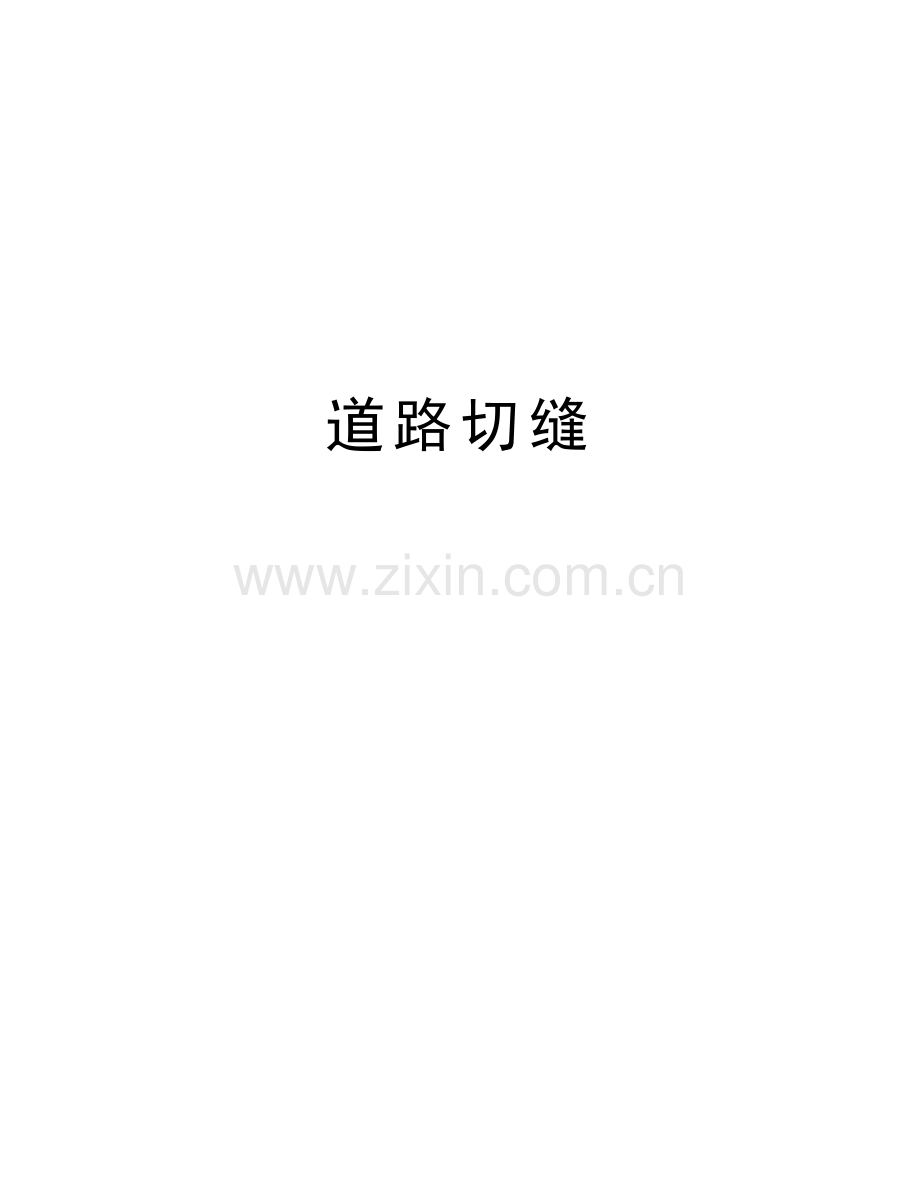

道路切缝

精品文档
纵缝和横缝。纵缝分为纵向缩缝和纵向施工缝，板的纵缝与道路中线平行。纵向缩缝间距即板的宽度，当一次铺筑宽度大于4.5m时，应设置带拉杆的假缝形式的纵向缩缝，纵向缩缝应与线路中线平行。
当一次铺筑宽度小于路面宽度时，应设置纵向施工缝。纵向施工缝可分为平缝和企口缝。纵缝内宜加设拉杆。
横缝可分为胀缝、横向缩缝和横向施工缝。横缝应与纵缝垂直布置，且相邻板块的横缝应对齐，不得错缝。
设置胀缝的目的是为混凝土面层的膨胀提供伸长的余地，从而避免产生过大的热压应力。在膨胀处混凝土板完全断开，故称为真缝。从施工和使用上考虑，胀缝宜尽量少设或不设。膨胀处设置滑动传力杆，传力杆平行于板面及路中心线。在临近桥梁或其他固定构筑物或与其他道路相交处设置胀缝。
横向缩缝间距即板的长度，板长应根据当地气候条件、板厚、路基稳定状况和经验确定。一般认为，板长应是板厚的25倍左右，故板长一般为4~5m，最大不得超过6m.而且板的宽长比以1：1.3为宜。缩缝采用假缝形式，缝宽3~8mm，缝深1/5~1/4板厚，板下部混凝土仍连在一起。横向缩缝处一般不设传力杆。
每日施工终了或遇浇筑混凝土过程中因故中断时，必须设置横向施工缝。
平缝是针对企口缝讲的。真缝是针对假缝讲的。

平缝形式 企口缝形式，利于板间传递荷载

规范中对于横缝施工的要求（水泥混凝土面层）
10.6.6 横缝施工应符合下列规定：
1 胀缝间距应符合设计规定，缝宽宜为20mm。在与结构物衔接处、道路交叉和填挖土方变化处，应设胀缝。
2 胀缝上部的预留填缝空隙，宜用提缝板留置。提缝板应直顺，与胀缝板密合、垂直于面层。
3 缩缝应垂直板面，宽度宜为4～6mm。切缝深度：设传力杆时，不得小于面层厚三分之一，且不得小于70mm；不设传力杆时不得小于面层厚四分之一，且不得小于60mm。
4 机切缝时，宜在水泥混凝土强度达到设计强度25%～30%时进行。
