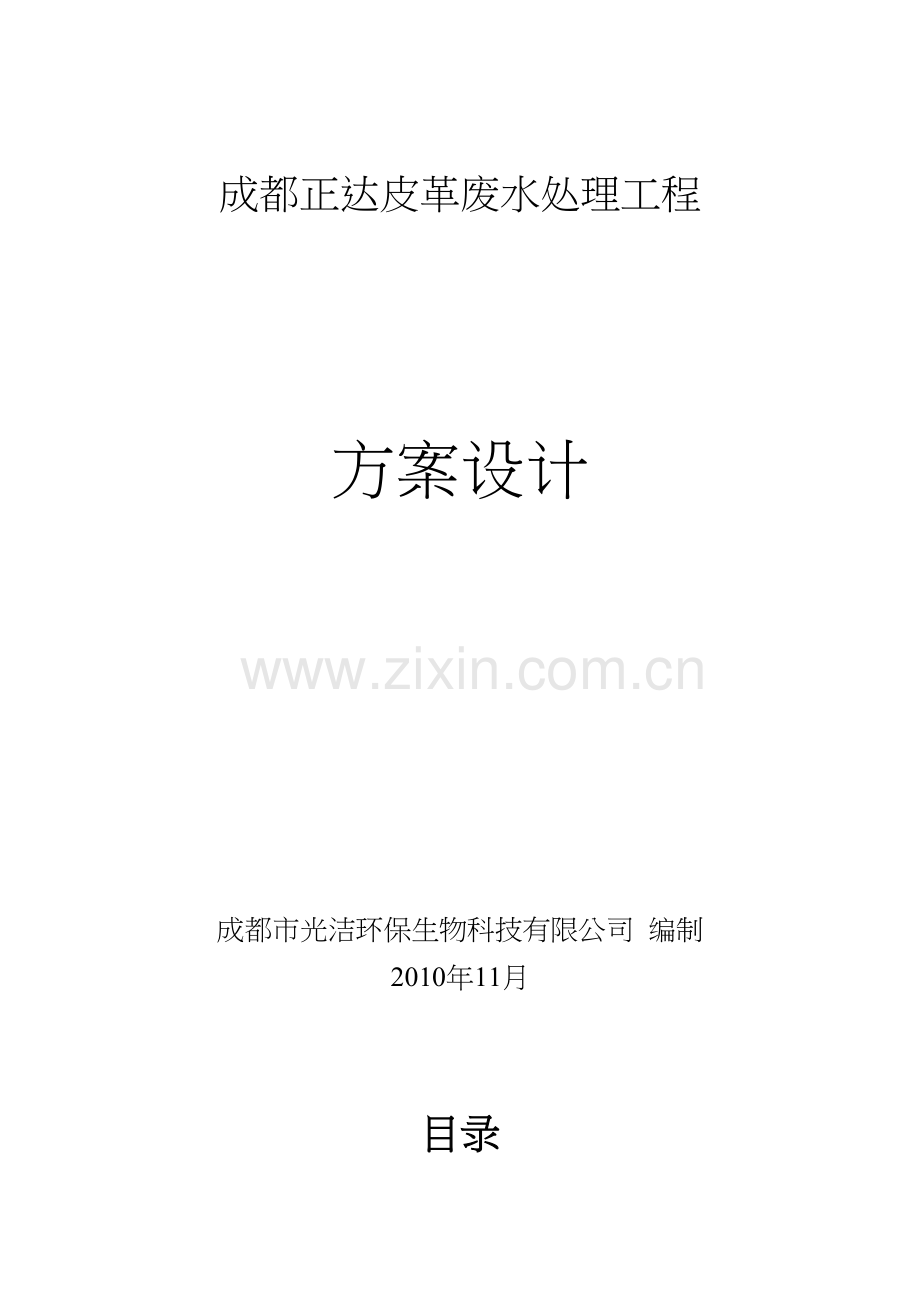

1、医院污水处理方案成都正达皮革废水处理工程方案设计成都市光洁环保生物科技有限公司 编制2010年11月目录第一章 概述第二章 设计依据、设计原则、设计范围第三章 污水来源、性质、水量、排放标准及设计规模第四章 设计处理工艺第五章 安全生产、节能与工程效益第六章 投资估算第七章 建 议第八章 污水站的维护管理第九章 售后服务承诺第一章 概述1、 项目概要项目名称:成都市西区医院扩建一期工程医疗废水处理工程项目建设地址:成都市西区医院业主单位名称:成都市西区医院2、 业主单位简介成都市西区医院是经成都市卫生局批准设立的非营利性医疗机构。现为国家二级甲等医院,三友集团和成都市三医院充分利用双方在医疗技

2、术、资金、品牌和经营体制上的优势,实施强强联合的结果。医院内、外、妇、儿科室齐全,其中心血管、呼吸、神经、肾病专科、胃肠、肝胆、神经外科以及妇科、儿科等科室颇具特色。为满足广大民众不断增长的医疗卫生需求,适应成都市医疗卫生事业的迅速发展,医院进行了扩建规划。扩建后的西区医院将拥有建筑面积13万余平方米,标准床位1600张,达到国家三级综合医院的标准,同时我们将通过引进国际医疗业先进技术及管理,以更精湛的医疗技术和更完善的医疗设施服务广大民众,为打造中国一流的民营医疗集团奠定坚实的基础。医院废水中含有大量的病原性微生物、寄生虫卵及各种病毒,如蛔虫卵、肝炎病毒、结核菌和痢疾菌等,该废水如未经处理而

3、直接排入水体,会对周围水域及土壤等造成较严重的污染,同时也给下游居民饮用水带来危害,危害人们的日常生活。成都西区医院按照当前国家环境保护方面的法律法规及市政排水的有关规定和要求,拟建设一座医疗废水处理站,确定该院污水经集中处理后排入市政污水管网,出水水质达到医疗机构水污染物排放标准(GB18466-2005)中的排放标准。受业主委托,本公司依据有关环保政策和法规以及该院污水处理要求,本着服务环境、方便医院的原则,综合比较医疗污水的各种处理工艺,并就处理效果、运行管理、经济等因素综合考虑,编制完成本设计方案,以供各方决策参考。3、 治理公司简介成都市光洁环保生物科技有限公司位于成都市锦江区工业园

4、区内,厂区占地7000m2,标准厂房面积4000m2,公司拥有员工40名,其中专业技术人员25名,包括高级职称人员4名,中级职称人员8名,初级职称人员12名。成都光洁环保生物科技有限公司是顺应我国环保产业发展需要,采用现代企业管理制度建立的具有独立法人资格的高科技专业环保公司,公司注册资金520万元,主要从事环保技术与生物技术的研制和产品开发,拥有多项国家发明专利。目前,我公司拥有国家实用新技术专利5项,国家发明专利3项,另申报国家发明专利3项。成都光洁环保生物科技有限公司系四川环保产业协会会员单位、成都市环境污染治理单位。本公司立足污染防治研究与工程设计及技术推广,拥有一批环境专业治理方面的

5、高素质经营管理、工程设计的科研人才和一流的施工队伍,在长期实践中形成了自己富有特色的技术能力和雄厚的工程实施能力,积累了丰富的经验。并于一九九九年在行业内率先成立了专业的分析实验室,购置了分光光度仪、超净工作台、光学生物显微镜、恒温培养箱、干燥箱、恒温摇床、定氮仪、马福炉、溶氧仪、酸度计、低温冰箱等环保和微生物专用设备。能满足CODCr、BOD5、SS、氨氮、总磷、pH、Cr6+、Ni+、Cu2+、Zn2+等基本环保数据的分析,能分离、纯化专用微生物菌株。实验室构建了SBR、ICEAS、A-O、A2-0、UCT等多种环保工艺模型。在工程项目上,成都市光洁环保生物科技有限公司是一家拥有双甲治污资

6、质的高新技术企业,具有生活、造纸、电镀、食品、医院、屠宰、羽绒制品等行业废水治理的成功经验。目前,公司研制与生产的光洁牌环保系列产品被授予国家首批环保产品质量信得过重点品牌,2003年该项目被国家科学技术部火炬高技术开发中心列为国家级火炬计划项目。(编号:2003EB061422)第二章 设计依据、设计原则、设计范围1、设计依据1)根据成都西区医院要求,及提供的数据:处理量按1000m3/天计。2)医疗机构水污染排放标准GB18466-2005排放标准;3)生物接触氧化法设计规范(CECS128:2001);4)室外排水设计规范(GBJ1487);5)环境噪声标准(GB509693);6)低压

7、配电设计规范GB50054-95;7)医院污水处理设计规范CECS07-88;8)国家建设部标准定额研究所编制的给水排水标准规范实施手册;9)国家环境保护总局、国家质量监督检验检疫总局发布的医疗机构水污染物排放标准即GB18466-200510)中华人民共和国环境保护法 11)中华人民共和国水污染防治法12)中华人民共和国海洋环境保护法 13)中华人民共和国大气污染防治法14)中华人民共和国传染病防治法15)我公司所完成同类医疗污水所取得的实际经验和实际工程参数。2、设计原则 1)严格执行国家现行的环保技术标准、规范,遵守国家和地方环保的有关法律、法规;2)严格按国家环保总局公告2005 第3

8、5号医疗机构水污染物排放标准即GB18466-2005号排放标准处理的要求执行3)选用先进、合理、成熟可靠的处理工艺,在确保处理排放达标的前提下,做到操作简单、管理方便、占地小、投资省、运行费用低;4)本工程系环境工程,尤其要注意环境保护,避免和减少二次污染。要求改善劳动卫生条件,贯彻安全生产和清洁文明生产的方针;5)为了提高污水处理站管理水平,设计采用的自动化程度较高,操作人员的劳动强度低;6)合理选用优质配件,降低能耗,提高工作效益和使用寿命,降低成本;7)在工艺设计时,有较大的灵活性,可调性,以适应水量、水质的周期变化。以提高系统的灵活性和可变性;8)采用污泥前置回流硝解工艺,以降低污泥

9、产生量;9)因地制宜,合理布局,有效地利用空间。(3)设计范围1)从污水处理格栅井开始到处理设备的排放口为止。2)污水工程的工艺流程,工艺设备选型,工艺设备的结构布置,电气控制等设计工作。3)污水处理工程的土建结构,设备的施工、安装、调试等工作。4)污水处理构筑物的工艺施工设计。5)污水工程的动力配线,由业主将主电引至污水处理工程的配电控制箱,配电分配箱至各电器使用点将由我公司负责 。6)不包括废水的收集管网及废水排出界区的外排水管网。 第三章 污水来源、性质、水量 排放标准及设计规模1. 污水来源:成都西区医院实行分流制排污,雨水经收集系统直排雨水管道,污水经污水处理系统处理后,合格水排入附

10、近水域(或市政污水管道),生活区废水经隔油池处理后(Grease30mg/L)排入污水处理系统,故污水处理系统的污水主要来自院内各病员、医护人员、病员亲友、及院内卫生间、浴室、食堂、各医院机构和工作所排污水,主要为服务中心日常生活污水。附:医院各部门排水情况及主要污染物部门污水类别主要污染物SSCODBOD病原体放射性重金属化学品普通病房生活污水传染病房含菌污水放射科洗印污水口腔科含汞废水门诊部生活污水肠道门诊含菌污水手术室含菌污水检验室含菌污水洗衣房洗衣废水太平间含菌污水同位素室放射性污水宿舍生活污水食堂生活污水汽车库含油污水锅炉房排放废水浴室洗浴污水注:SS为悬浮物固体;BOD为生物化学需

11、氧量;COD:为化学需氧量;表示有污染物 2污水性质:医院污水的主要污染物是:(一)病原性微生物;(二)是有毒,有害的物理化学污染物;(三):是放射性污染物。 从医院污水水质情况调查结果得出: 项目含量粪大肠菌群数23810523810 8 个/LCOD100400/LBOD50 200/LSS17 240/L3污水水量按1000m.d。污水处理站按每天运行24小时计,则每小时处理污水量为45m/h。4污水排放标准 按医疗机构水污染排放标准GB18466-2005的要求,直接或间接排入地表水体或海域的污水执行排放标准。排入终端已建有正常运行城镇二级污水处理厂的下水道的污水,执行预处理标准。附:

12、GB18466-2005综合医疗机构和其它医疗机构水污染物排放标准序号控制项目排放标准预处理标准1粪大肠菌群数/(MPN/L)50050002肠道致病菌不得检出-3肠道病毒不得检出-4PH6-96-95化学需氧量COD /L602506生化需氧量BOD/L201007悬浮物SS/L201008氨氮/L15-9动植物油/L52010石油类/L52011阴离子表面活性剂/L51012色度(稀释倍数)30-13挥发酚/L0.51.014总氰化物/L0.50.515总汞/L0.050.0516总镉/L0.10.117总铬/L1.51.518六价铬/L0.50.519总砷/L0.50.520总铅/L1.

13、01.021总银/L0.50.522总 Bq/L1123总 Bq/L101024总余氯 /L0.5-注:1) 采用含氯消毒剂消毒的工艺要求为:排放标准:消毒接触池接触时间1h,接触池出口总余氯310/L。预处理标准: 消毒接触池接触时间1h,接触池出口总余氯28/L。2) 采用其他消毒剂对总余氯不做要求5设计规模按1000m/d。污水处理站按每天运行24小时计,则每小时处理污水量为45m/h。第四章第四章 设计处理工艺1、医疗废水处理原则 医疗废水其综合污水水质类似于生活污水。但比生活污水所含化学成分更为复杂,人均排水量大于生活污水排放量,所以其COD,BOD指标一般低于城市生活污水,其大肠菌

14、与粪大肠菌含量高于生活污水。由于医院消毒剂用量多,并有化验、检验手术等各种科室,其污水中成分中还含有重金属,有机溶剂、消毒剂等物质,以及放射性同位素等对环境有长期的影响的污染物。在对医院污水处理时必须予以充分的重视;因此医疗污水治理原则如下 :1)首先应该特别要防止传染病病原菌的排放和对环境的污染、对可能排出大量传染病病原菌的传染病医院、结核病医院和传染病房及受到传染病原菌污染的污水进行严格的消毒处理,达到相应的医疗污水排放标准方可排放。在可能的情况下,受传染病原菌污染的污水应与其他污水分开,以减少消毒剂用量及增强消毒效果。2)对含有某些化学毒物的废水废液要尽可能单独收集,分别处理,防止大量有

15、毒有害物质进入综合排水系统。3)对含有放射性物质的废水必须单独收集处理,达到排放标准后再排入综合污水系统。4)对医疗综合污水应视其排污去向,按不同的要求进行处理,达到相应的排放标准后方可派放。直接或间接排如不同水体的医院污水应按其受纳水域的功能要求,执行医疗机构水污染排放标准GB18466-2005的排放标准或预处理标准,通常需要进行二级(生物)处理,对排入末端有城市污水处理厂的城市下水道的医院污水,除含有致病菌和某些特殊污染物的医院污水外,一般同生活污水相近,可不单独处理,达到GB18466-2005的排入下水道的标准即可排入城市下水道。5)医疗含菌污水消毒所选用的消毒剂尽量安全可靠,操作简

16、单,费用低,效率高,要结合当地条件选用,在城市和人口稠密的地区,一般可选用商品次氯酸纳或漂粉精作为消毒剂,在商品供应困难的地区可采用现场制备的小型次氯酸纳生产设备,为了减少有机氯化合物污染也可采用二氧化氯作为消毒剂,或采用臭氧、紫外线等消毒污水。液氯是最廉价的消毒剂,在供应方便且能确保安全的情况下,在人口不太稠密的地区可采用。但人稠密的地区一般不采用。6)加强医疗用水管理,节约用水,减少污水排放量,在水源紧张和有条件的地方可采用水的再生利用。2、工艺选择(1)处理工艺要求医疗机构病区和非病区的污水,传染病区和非传染病区的污水应分流,进入医院专用的化粪池。不得将固体传染性废物,各种化学废液弃置和

17、倾倒入下水道。化粪池应按最高日排放量设计,停留时间应12小时,清掏周期为180-360天医疗机构的各特殊排水应单独收集并处理后,再排入医院污水处理站其中低放射性污水应经衰变池处理。洗相室废水应回收银并对废水进行处理。口腔科含汞废水应进行除汞处理。检验室废水应根据化验品的性质单独收集,单独处理。含油废水应设置隔油池处理。(2)工艺选择污水处理工艺方案比较医院污水处理一般采用传统SBR法和生物接触氧化法等生化处理方法。传统SBR法:SBR是序列间歇式活性污泥法的简称,是一种按间歇曝气方式来运行的活性污泥污水处理技术,又称序批式活性污泥法。 与传统污水处理工艺不同,SBR技术采用时间分割的操作方式替

18、代空间分割的操作方式,非稳定生化反应替代稳态生化反应,静置理想沉淀替代传统的动态沉淀。它的主要特征是在运行上的有序和间歇操作,SBR技术的核心是SBR反应池,该池集均化、初沉、生物降解、二沉等功能于一池,无污泥回流系统。SBR法的特点:1、理想的推流过程使生化反应推动力增大,效率提高,池内厌氧、好氧处于交替状态,净化效果好。 2、运行效果稳定,污水在理想的静止状态下沉淀,需要时间短、效率高,出水水质好。 3、耐冲击负荷,池内有滞留的处理水,对污水有稀释、缓冲作用,有效抵抗水量和有机污物的冲击。 4、工艺过程中的各工序可根据水质、水量进行调整,运行灵活。 5、处理设备少,构造简单,便于操作和维护

19、管理。 6、反应池内存在DO、BOD5浓度梯度,有效控制活性污泥膨胀。 7、SBR法系统本身也适合于组合式构造方法,利于废水处理站的建设。 8、脱氮除磷,适当控制运行方式,实现好氧、缺氧、厌氧状态交替,具有良好的脱氮除磷效果。 9、工艺流程简单、造价低。主体设备只有一个序批式间歇反应器,无二沉池、污泥回流系统、调节池、初沉池也可省略,布置紧凑、占地面积省。10、其缺点是自动化运行程度要求较高,对控制和管理要求严格。生物接触氧化法:生物接触氧化法是一种介于活性污泥法和生物滤池之间的生物膜法工艺,生物接触氧化池内设有填料,部分微生物以生物膜的形式固着生长于填料表面,部分则是以絮状悬浮生长于水中,因

20、此它兼有活性污泥法和生物滤池的特点。生物接触氧化系统的曝气装置设在填料底部,采用鼓风曝气系统,这样可以增加有效容积,填料层间紊流激烈,生物膜更新快,活性高,不易堵塞。生物接触氧化法工艺特征:1)由于填料的比表面积大,池内充氧条件好,生物接触氧化池内单位容积的生物量都高于活性污泥法曝气池和生物滤池,因此生物接触氧化池具有较高的容积负荷;2)由于相当一部分微生物附着生长在填料表面,生物接触氧化法不需要设有污泥回流系统,也不存在污泥膨胀问题,运行管理简便;3)由于生物接触氧化池内生物固体量多,水流属于完全混合型,因此生物接触氧化池对水质水量的骤变有较强的适应能力。4)操作简单、运行方便,易于维护管理

21、,不产生污泥膨胀现象,也不产生滤池蝇。5)生物接触氧化处理技术具有多种净化功能,除有效地去除有机污染物外,对脱氮和除磷也有一定的效果。处理工艺的确定医院污水从广义上讲是属于生活污水,但是医院污水的特点是含有病原菌,因此其技术重点是把好消毒关。而且,对于医院废水而言,一般都含有对生物细菌有抑制作用和难以生物降解的药物成份,因此可以考虑采用前面放置厌氧处理的工艺,先将难降解的有机物水解。根据比选和目前国内医院综合污水的水质、处理情况以及公司处理医院污水的工程实践经验,结合本工程污水水质特点,本方案经过技术、经济比较,综合以上考虑,本方案拟用低能耗的“厌氧水解+生物接触氧化法”为主体工艺。通过厌、好

22、氧菌分解有机物达到降解去除医院综合污水中有机污染物质与有害、有毒物质,达到医疗机构水污染物排放标准(GB18466-2005)的排放标准。(3)消毒工艺的选择污水消毒所选用的消毒剂尽量安全可靠,操作简单,费用低,效率高,要结合当地条件选用。3. 1消毒产品介绍:a、二氧化氯:其具有广谱的抗微生物作用,能杀灭细菌繁殖体、芽孢、病毒、真菌、原虫、藻类等。特点:杀菌效果好,对人、畜、水产品无毒无害,消毒过程基本无致癌物质(氯代有机物)产生。应用范围:饮用水消毒;食品工业消毒、灭菌、保鲜;医疗卫生机构的消毒、防霉、除臭等;农牧业的牛奶场的乳具消毒;水产业的保鲜、消毒;纸浆漂白、废水脱色和其他环境消毒。

23、缺点:有一定的腐蚀性;有强氧化性和刺激性。b、液氯:氯是一种强氧化剂,它能有效杀死各种微生物,如细菌、抗酸性杆菌、真菌、病毒、藻类、原虫和芽孢。特点:应用时间较长,有较多的实际应用经验,使用成本比较低。应用范围:饮用水消毒;医疗卫生机构的消毒。缺点:氯气对人的皮肤、眼睛和呼吸道黏膜及肺等其它器官伤害作用很大,可使皮肤干燥,眼睛流泪。液氯可引起皮肤冻伤。氯浓度较高或接触时间较长时,常能引起呼吸道深部病变、支气管炎、肺炎及肺水肿;吸入高浓度氯,可很快造成死亡,即所谓的“内击性死亡”。c、臭氧:可杀灭细菌繁殖体、细菌芽孢、病毒、真菌、隐孢子虫囊等。特点:1、氧化能力强,杀菌效率高;2、其在水中作用产

24、物无毒无害和无永久残留性,还能增加水中溶解氧;3、又去色除臭作用,可降低水的浑浊度;4、能氧化分解水中的铁、锰、银、钴、悬浮颗粒、有机农药和洗涤剂等,可大大改善水质。应用范围:饮用水消毒、污水处理、空气消毒、食品保鲜、冷冻冷藏物品除菌,医院消毒、家庭消毒等方面。缺点:对人有刺激性;其作用于物体表面时,对有的物质有腐蚀性:可使纺织品褪色,金属制品腐蚀,橡胶制品老化。d、紫外线:一般认为其杀菌最强的波段是254nm左右。其可杀灭各种微生物,包括细菌、真菌、病毒、立克次体等。应用范围:空气、物体表面、饮用水、污水、血液制品等,同时还具有很强的除霉、腥、臭等异味的功能。特点:杀菌谱广,对消毒物品无损坏

25、,无残留毒性,使用方便,价格低廉,安全可靠,适用范围广。缺点:无持续杀菌能力,能量低,穿透力弱。3. 2污水消毒工艺推荐二氧化氯的氧化能力强,杀菌效果是次氯酸钠的五倍以上,同时不与有机物反应生成致癌物质,不对水质产生二次污染,且运行成本低,故本方案推荐二氧化氯发生器。(4)工艺流程渣滓定期清运注: 框内为污水处理站设计达标排放多余污泥定期清运污泥自动回流二氧化氯发生器消毒池沉淀池推流式生物接触氧化池医疗废水食堂厕所化粪池风机沉淀药剂加药系统水解酸化调节池格栅井控制系统工艺说明:餐饮废水由排水系统收集后,经隔油池,医疗废水经收集进入医院化粪池,经停留进入污水处理站的调节池,调匀水质,经泵提升进入

26、水解酸化池,通过水解酸化工艺大幅度去除废水中的悬浮物或有机物,降低后续好氧处理压力;水解酸化池出水通过自流进入生物接触氧化池,通过好氧生化处理去处剩余COD、BOD,上清液自流消毒池,经二氧化氯发生器消毒,杀灭水中有害菌种后达标外排。(5)工艺设施A、化粪池按照成都西区医院提出要求该工程需要配套化粪池,化粪池选型参考03S702钢筋混凝土化粪池标准图集,按照清掏周期180天,停留时间为12小时,污泥量0.7L/人.d。选型为G13-100,1座。B、格栅井设置目的:在污水进入调节池前设置一道格栅,用以去除污水中的软性缠绕物、较大固颗粒杂物及飘浮物,从而保护后续工作水泵使用寿命并降低系统处理工作

27、负荷。土建名称工艺尺寸备注格栅井5.01.01.5砖混结构设备名称数量备注格栅一组金属粗、细格栅各一套C、水解酸化池a) 水解酸化基本原理 有机物厌氧消化机理,一般遵循厌氧消化三阶段理论,即第一阶段水解发酵,在水解与发酵细菌作用下,使碳水化合物、蛋白质和脂肪水解与发酵转化成单糖、氨基酸、脂肪酸、甘油及二氧化碳、氢等;第二阶段为产乙酸、产氢,在产氢产乙酸菌的作用下,把第一阶段的产物转化成氢、二氧化碳和乙酸;第三阶段称产甲烷阶段,是通过两组生理上不同的产甲烷菌的作用,一组将氢和二氧化碳转化成甲烷,另一组是对乙酸脱羧产生甲烷。从净化原理来讲,水解酸化是厌氧消化过程的第一、第二两个阶段。在废水生物处理

28、中,水解系指有机物(基质)进入细胞前,在细胞外进行的生物化学反应。这一阶段最为典型的特征是生物反应的场所发生在细胞外,微生物通过释放胞外自由酶或连接在细胞壁上的固定酶来完成生物催化氧化反应(主要是指大分子物质的断链和水溶)。酸化则是一类典型的发酵过程,其基本特征是微生物的代谢产物主要是各种有机酸(如乙酸、丙酸、丁酸等)。在厌氧条件下的混合微生物系统中,即使严格地控制条件,水解与酸化也无法截然分开,这是因为水解菌实际上是一种具有水解能力的发酵细菌,水解是耗能过程,发酵细菌付出能量进行水解的目的,是为了取得能进行发酵的水溶性基质,并通过胞内的生化反应取得能源,同时排出代谢产物。b) 水解酸化过程水

29、解大分子有机物或不溶性有机物必须先经过微生物水解酶的水解作用,变成小分子或可溶性有机物,然后才能为微生物进一步降解。这是需氧生物处理和厌氧生物处理的共同途径。酸化酸化过程是由大量的、多种多样的发酵细菌完成的。其中重要的类群有梭状芽孢杆菌(Clostridium)和拟杆菌(Bacteriodes)(科泰公司已具有这些菌,将在工程启动时投入水解酸化池中使用)。梭状芽孢杆菌是产芽孢的厌氧细菌,能在恶劣的环境条件下存活。拟杆菌大量存在于有机物丰富的地方,它们分解糖、氨基酸和有机酸。厌氧微生物对氧气很敏感,有氧时无法生长。产酸细菌大多是严格厌氧的,但通常有少量的兼性厌氧菌存在于厌氧环境中,这些兼性厌氧菌

30、能够起到保护严格厌氧菌免受氧的损害与抑制的作用。酸性腐化菌对pH值、有机酸及温度的适应性很强,世代时间短,数分钟至数小时就能繁殖一代。酸化底物的不同使酸化产物也不同。当底物是蛋白质的水解产物氨基酸时,主要产物是丁酸、丙酸、乙酸,附属产物为二氧化碳、氢、氨、硫化氢等。而以纤维素和淀粉等多糖类物质的水解产物糖分子为底物酸化时,则生成丁酸、乙酸、丙酸为主,二氧化碳和氢为辅的产物。降解的条件对酸化也有影响。在完全的厌氧降解反应器内,往往只能检测到乙酸和二氧化碳,这是由于酸化反应的末端产物氢气被产甲烷菌有效利用,而且有些硫酸盐还原菌和脱氮菌也能利用氢气。而在专门的酸化反应器内,糖酸化的产物是丁酸、乙酸、

31、丙酸、乙醇、二氧化碳、氢气的混合物。酸化的结果受厌氧降解条件、底物种类、参与酸化的微生物的种类等多种不同的条件影响。要得到理想的反应结果,必须对反应器内水解酸化反应条件进行控制,选择合适的运行参数。 水解酸化对于废水中有机物的降解作用一定程度上是一种预处理工艺,在对易降解有机物发生截留、降解的同时,难降解或大分子有机物并未在反应过程中彻底完成降解,而只是有机物的化学形态得以改变,成为易降解的或小分子的物质。一般在水解酸化工艺后还需采用其他方法继续处理,以使出水水质达标。c) 水解酸化反应池(器)目前工程使用的水解(酸化)反应池有两种型式:一是接触式反应池;二是污泥床反应池。其工作性能和构造,前

32、者类似厌氧消化系统中的厌氧接触反应池;后者类似于厌氧消化系统中的上流式厌氧污泥床(VASB装置)。酸化池工艺构造形式很多,常见的有三种:平流式、升流式、折流式。平流式酸化池前部起调节作用,后部挂装填料,运行稳定,适合于低悬浮物进水;升流式酸化池下部设污泥床,上部设内循环装置,污泥自身回流,适合于含较高浓度悬浮物的进水。折流式有平流段和升流段,将两种水力条件相结合,池前起沉淀均化作用,池后挂装填料。选择合适的污泥回流位置,可以使进水水力条件与微生物的生长条件相分离,既能快速混合进水,均衡水质水量,又使微生物与有机物充分接触而不受强烈水流和剧变水质的影响,以保证水解酸化的质量。若强调调节水质的作用

33、,可选用平流式,若已有调节池,可选用升流式,若需要调节水质又需强化水解时,可选用折流式。采用多点进水方式,利用水流动的淘洗作用使甲烷菌在池中难以繁殖,水解池内的厌氧活性污泥对污水中的SS及胶态物质有截留和吸附作用,同样在产酸菌作用下被水解成溶解性物质,重新释放到液体中,然后又被填料上附着的微生物所分解,提高了废水的可生物降解性,为后续的好氧处理创造了条件。d) 水解酸化工艺的特点水解酸化工艺与完全厌氧消化或两相厌氧消化有很大的差别,其主要特点如下。 水解酸化工艺能大幅度去除废水中的悬浮物或有机物,其产物主要是小分子的有机物,小分子有机物易于通过细胞膜进入菌体内进行生化代谢,可生物降解性好,因此

34、水解酸化过程能提高原污水的可生物降解性,使后续的好氧或厌氧工艺减少反应时间和能耗,缩小设备容积,降低处理成本。 水解酸化工艺对固体的降解功能完全和消化池一样,但可以在常温和较低的温度下运行,产生的剩余污泥量很少,易于处置,实现了污水、污泥的一次性处理,无需设置经常加热的中温消化池,节约投资。 反应器不需密闭,无需搅拌,也无需固、液、气三相分离器,使用灵活,可以根据废水站的规模大小,设计出与之相适应的反应器,既降低了造价又便于维护。水解酸化反应控制在厌氧反应的第一、第二阶段,出水无完全厌氧反应所具有的不良气味,有利于改善污水处理厂的环境。水解酸化工艺是集沉淀、吸附、生物凝聚、生物降解于一体的高效

35、处理单元工艺,水解酸化反应迅速,水力停留时间短,所需的反应器体积小。水解池可取代初沉池,若采用水解池进行一级处理,出水水质将比初沉池有很大改善。水解酸化工艺对进水负荷的变化有较强的适应能力,即抗冲击负荷能力强,能为后续的处理工艺创造较为稳定的进水条件,防止污泥膨胀。 水解酸化反应器中产酸菌种类多,世代时间短,生长繁殖快,对环境的适应能力强,驯化培养时间较短,不论是否接种消化污泥,只要适当控制水力停留时间,都可在短时间内完成调试工作,因此,有利于运行条件的控制和缩小处理设施的容积。土建名称工艺条件工艺尺寸备注水解酸化池HRT=5h8.05.05.0砖混结构设备名称型号数量备注半软填料215250

36、m填料支架一批浮球液位2组一用一备 潜污泵WQ-30-50 3台二用一备 防爆电机D、生物接触氧化池设置目的:该池为本污水处理的核心部分,分二段,前一段在较高的有机负荷下,通过附着于填料上的大量不同种属的微生物群落共同参与下的生化降解和吸附作用,去除污水中的各种有机物质,使污水中的有机物含量大幅度降低。后段在有机负荷较低的情况下,通过硝化菌的作用,在氧量充足的条件下降解污水中的氨氮,同时也使污水中的COD值降低到更低的水平,使污水得以净化。设计特点:该池由池体、填料、布水装置和充氧曝气系统等部分组成。生物接触氧化法以生物膜法为主,并兼有活性污泥法的特点:(1)它具有单位体积生物量比活性污泥法多

37、,因而有机负荷较高,接触时间短,处理效率高,有利于缩小处理构筑物容积,减少占地面积,节省基建投资。(2)污泥不需回流,不会发生污泥膨胀,运行管理简便。(3)系统冲击负荷能力强,这种方法由于填料上生长着大量生物膜,对负荷变化适应性强,在间隙运行条件下,也有一定的功效。(4)挂膜培菌简单。一般715天就可以挂膜,在经20天左右驯化便可投入运行。池中填料采用弹性立体组合填料,该填料具有比表面积大,使用寿命长,易挂膜耐腐蚀不结团堵塞。填料在水中自由舒展,对水中气泡作多层次切割,更相对增加了曝气效果,填料成笼式安装,拆卸、检修方便。该池分一级,使水质降解成梯度,达到良好的处理效果,同时设计采用相应导流紊

38、流措施,使整体设计更趋合理化。池中曝气管路选用优质ABS管,耐腐蚀。曝气头选用微孔曝气头,不堵塞 ,氧利用率高。土建名称工艺条件工艺尺寸备注生物接触氧化池HRT=6h11.05.05.0砖混结构设备名称型号数量备注微孔曝气器200膜片式微孔曝气器200套曝气配套管件50ABS管200米50ABS管阀4只50弯头,三通,接头320只组合双环填料200350m填料支架 一批防腐处理E、斜管沉淀池设置目的:进行固液分离去除生化池中剥落下来的生物膜和悬浮污泥,使污水真正净化。池内设置斜管,使泥水分离效果很彻底。设计特点:设计为斜管沉淀池,其污泥降解效果好。采用三角堰出水,使出水效果稳定。污泥采用泵提升

39、回流装置,部分污泥回流至缺氧处理池进行硝化和反硝化,也减少了污泥的生成,也利于污水中氨氮的去除。多余污泥定期抽运。土建名称工艺条件工艺尺寸备注竖流式沉淀池HRT=3h5.05.05.0砖混结构设备名称型号数量备注斜管60斜管110m沉淀管支架一批 污泥回流泵WQ-12-50-102台一用一备F、消毒池设置目的:沉淀池出水流入消毒池进行消毒,使出水水质符合卫生指标要求,合格外排。设计特点:消毒池内设计导流板,投加二氧化氯接触的消毒方式。该投加方式具有投加方便,简单安全等特点,经消毒后的水再排入市政污水管道或附近水域。土建名称工艺条件工艺尺寸备注消毒池HRT=1.5h2.855.0砖混结构设备名称

40、型号数量备注折流板1批PVCG、设备间设置目的:放置 风机、二氧化氯发生器、控制系统等设备。土建名称工艺条件工艺尺寸备注设备间2.55.02.5砖混结构设备名称型号数量备注风机RC-100型32用1备二氧化氯发生器ABZ-100021用1备控制系统1控制系统主机及其它元件采用国优名牌的电器元件,进行半自动/全自动程序控制运行。工艺特点 严格按医疗机构水污染排放标准GB18466-2005的要求设计采用成熟的水解酸化+生物接触氧化消毒工艺路线,具有良好的去除污水中的有机物和较好的脱氮功能,以满足排放标准的要求;具有较好的耐冲击负荷能力,以适应水质、水量变化的特点;并考虑事故应急排放措施;采用污泥

41、前置回流硝解工艺,大大降低污泥的生成量;采用新型填料,挂膜快,寿命长,处理见效快;充分考虑二次污染产生的可能性,将其影响降低至最低程度;采用集中控制、自动化运行,易于管理维修,提高系统可靠性、稳定性。第五章 安全生产、节能与工程效益1、 设计依据按照劳动法等五十三条第二款关于“新建、改建、扩建工程的劳动安全卫生设施必须与主体工程同时设计、同时施工、同时投入生产和使用”的规定,本方案设计对劳动安全卫生设施同时进行设计。污水处理站的建设主要目的是控制水体污染,保护环境,造福人民,促进工农业生产的发展。但在污水和污泥处理过程中,也存在着影响职工安全的问题,对待这些可能出现的问题,设计上做了周密的考虑

42、,采取了必要的防范措施。设计主要依据:a、工厂安全卫生规定 国务院1956年b、工业企业噪声卫生标准(试行草案) 劳动部1979年c、爆炸危险场所电气安全规程(试行) 劳动部1987年d、建筑物防雷设计规范 GB50057-94e、给水排水设计手册2、 设计中采取的主要防范措施a、总图布置根据生产工艺的要求,同时考虑到安全、防火及环境影响等因素进行污水处理的总图布置:在站前区和污水处理区之间设置较宽的绿化带,种植可吸收臭气毒气和声音的乔木,在污水处理站四周靠近围墙处也种乔木,以减轻对周围的污染。b、环境保护和劳动保护(1)污水处理系统建成运行后;排水严格执行国家排放标准(2)对于污水处理系统运

43、行过程中可能产生的二次污染采取了有效的控制手段:噪声通过选择低噪声的设备集中放置在设备房等措施,有效控制了噪声。异味对于可能产生异味的工艺单元,采用加盖处理,并集中收集、系统除臭。垃圾对于化学污泥的排放,则充分消毒后进行外运填埋。3、 防火措施a、采用的标准 (1)建筑设计防火规范(GB16-87)(2)建筑灭火器配置设计规范(GBJ140-90)b、防火措施 (1)充分利用站区内给水消防设施; (2)按照建筑灭火器配置设计规范 的要求配置适量合适种类灭火器材。4、安全节能措施a、污水处理系统设置超越管,在出现事故时能够顺利排水。b、在设备选型时,采用高效、低耗的先进设备。c、污水提升泵并联,具有备用设备,可根据污水水量大小,调节水泵开停台数,以达到节能的目的。d、施工时严格控制不影响和污染周围的环境。e、工程施工期间切实做到各项施工安全措施,严格按安全、文明施工要求进行高质量的工程施工。工程施工时严格控制工程质量,严格控制施工污染,采用环保型材料。5、社会效益分析a、改善了医院和周围居民的生活环境,保护了饮用水源,为下游人民和后代造了福,为民办了实事,解决了医院和城市建设的一大难题.b、增加了医院的基础设施建设,为医院创建优秀企业增加一项有力的“硬件”措施。
