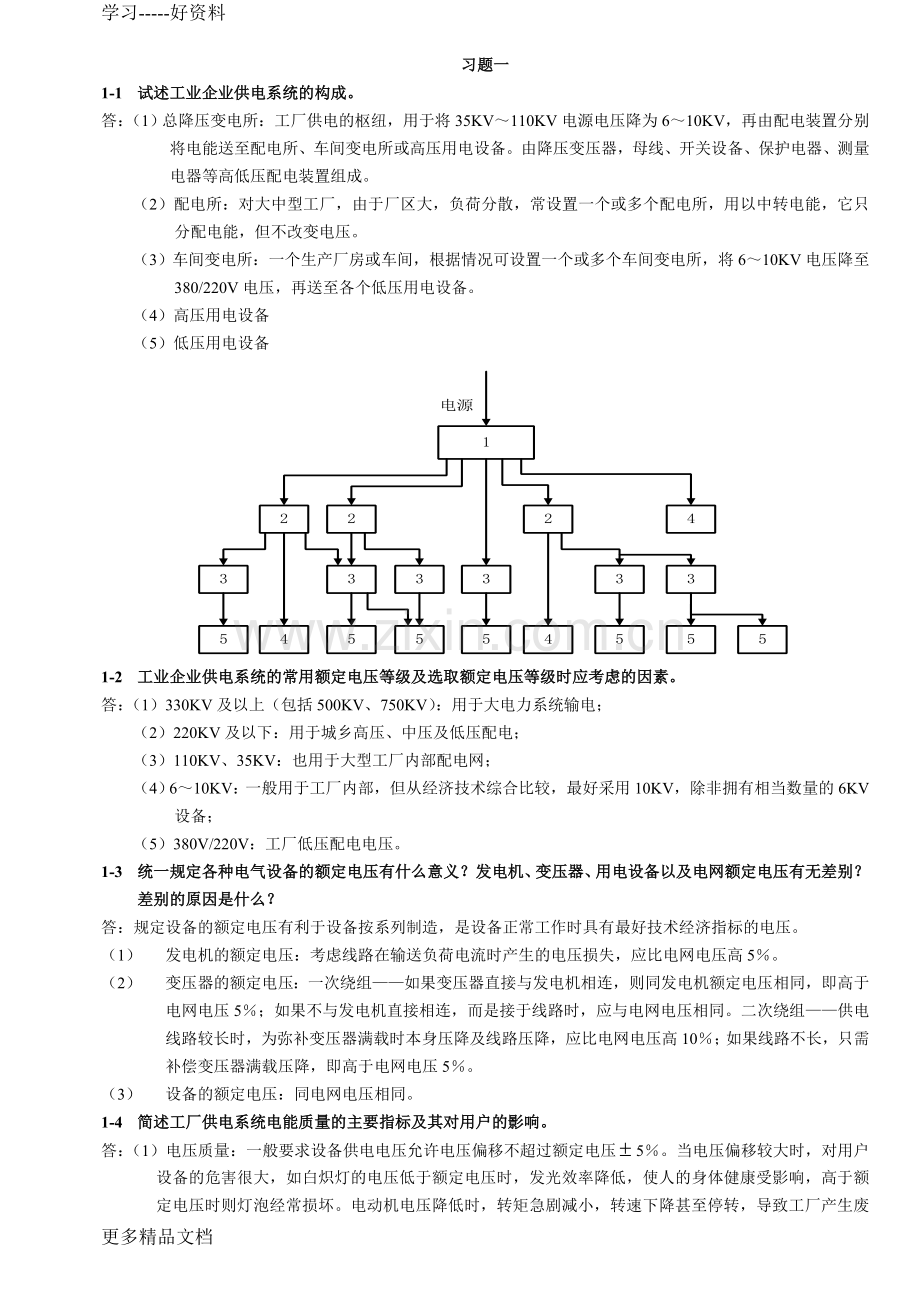

学习-好资料习题一1-1 试述工业企业供电系统的构成。答：（1）总降压变电所：工厂供电的枢纽，用于将35KV110KV电源电压降为610KV，再由配电装置分别将电能送至配电所、车间变电所或高压用电设备。由降压变压器，母线、开关设备、保护电器、测量电器等高低压配电装置组成。（2）配电所：对大中型工厂，由于厂区大，负荷分散，常设置一个或多个配电所，用以中转电能，它只分配电能，但不改变电压。（3）车间变电所：一个生产厂房或车间，根据情况可设置一个或多个车间变电所，将610KV电压降至380/220V电压，再送至各个低压用电设备。（4）高压用电设备（5）低压用电设备1-2 工业企业供电系统的常用额定电压等级及选取额定电压等级时应考虑的因素。答：（1）330KV及以上（包括500KV、750KV）：用于大电力系统输电；（2）220KV及以下：用于城乡高压、中压及低压配电；（3）110KV、35KV：也用于大型工厂内部配电网；（4）610KV：一般用于工厂内部，但从经济技术综合比较，最好采用10KV，除非拥有相当数量的6KV设备；（5）380V/220V：工厂低压配电电压。1-3 统一规定各种电气设备的额定电压有什么意义？发电机、变压器、用电设备以及电网额定电压有无差别？差别的原因是什么？答：规定设备的额定电压有利于设备按系列制造，是设备正常工作时具有最好技术经济指标的电压。（1） 发电机的额定电压：考虑线路在输送负荷电流时产生的电压损失，应比电网电压高5。（2） 变压器的额定电压：一次绕组如果变压器直接与发电机相连，则同发电机额定电压相同，即高于电网电压5；如果不与发电机直接相连，而是接于线路时，应与电网电压相同。二次绕组供电线路较长时，为弥补变压器满载时本身压降及线路压降，应比电网电压高10；如果线路不长，只需补偿变压器满载压降，即高于电网电压5。（3） 设备的额定电压：同电网电压相同。1-4 简述工厂供电系统电能质量的主要指标及其对用户的影响。答：（1）电压质量：一般要求设备供电电压允许电压偏移不超过额定电压5。当电压偏移较大时，对用户设备的危害很大，如白炽灯的电压低于额定电压时，发光效率降低，使人的身体健康受影响，高于额定电压时则灯泡经常损坏。电动机电压降低时，转矩急剧减小，转速下降甚至停转，导致工厂产生废品甚至出现重大事故。（2）频率质量：我国用电标准频率为50Hz，偏移不能超过0.5。频率降低时，所有用户的交流电动机转速都降低，因而许多工厂产量和质量都将不同程度受到影响。（3）可靠性：根据用电负荷性质及在政治经济上的要求，将负荷分为三级。对各级负荷，中断供电将造成不同程度的危害。对一级负荷，将造成人身伤亡或重大的政治、经济损失；对二级负荷，将造成政治、经济上较大损失，或影响重要用电单位的正常工作；对三级负荷，将影响正常的生活和生产。1-5 试述工厂供电设计的主要内容。答：1）扩大初步设计阶段：（1）计算车间及全厂的计算负荷；（2）选择车间变电所位置及变压器容量、数量；（3）选定供电电源、电压等级及供电方式；（4）选择总降压变电所（配电所）位置、变压器台数及容量；（5）确定总降压变电所（配电所）接线图和厂区内的高压配电方案；（6）选择高压电器设备及配电网载流导体截面，并进行动、热稳定校验；（7）选择继电保护及供电系统的自动化方式，进行参数整定；（8）进行防雷、接地设计；（9）确定提高功率因数的补偿措施；（10）选定高压变电所的控制及调度方式；（11）核算建材与总投资。2）施工设计阶段：按照批准后的扩大初步设计，进行包括车间供电系统及照明等单项的施工图样绘制。1-6 如图所示的电力系统，标出变压器一、二次侧及发电机的额定电压。答：（1）发电机出口电压：（2）变压器T1：一次侧电压同发电机相同；二次侧电压等级380V，通常不会接长距离线路（3）变压器T2：一次侧；二次侧接110kV，通常为长距离线路（4）变压器T3：一次侧；二次侧；三次侧习题二2-1 什么是计算负荷，以不同时限确定的计算负荷如何换算？答：计算负荷是根据已知的工厂的用电设备安装容量确定的，预期不变的最大假想负荷。用电设备的工作制可分为连续运行工作制、短时运行工作制、断续周期工作制。为表征断续周期的特点，用整个工作周期里的工作时间与全周期之比，即负荷持续率(FC)表示。对这类用电设备，在参与负荷计算时，从发热的观点来看，需将铭牌功率按公式折算，2-2 目前常用求计算负荷的时限是多长时间？理由是什么？答：为了求计算负荷，目前绘制负荷曲线采用的时间间隔为30min。其理由是某一标准截面的导线，经过（34）的时间，该导线才会达到它的稳定温升，为对应于该导线巨截面的发热时间常数，一般在10min左右，因此取为30min。2-3 负荷曲线及其在求计算负荷中的作用。答：所谓电力负荷曲线就是纵坐标为有功负荷P或无功负荷Q，横坐标为时间t，每隔一定时间间隔绘制的负荷变化曲线。以30min为时间间隔，在最大负荷工作班测定的某一用电设备组的负荷曲线，其最大值定义为，可用求出的系数去计算新建或扩建工厂该用电设备组的计算负荷记为，两者本是一个数值，只不过来源于的统计值而已。2-4 简述求计算负荷的方法及其应用范围的评价。答：1）计算负荷的估算法：在制定建厂规划或初步设计时，尚无具体设备参数和工艺加工流程，可采用估算法。（1）单位产品耗电量法：已知企业的生产量n及每一单位产品耗电量，则企业年电能耗量，则最大有功负荷，为最大负荷年利用小时数。（2）车间生产面积负荷密度法：当已知车间生产面积负荷密度指标（千瓦/平方米），则车间平均负荷。2）计算负荷计算法：在技术设计阶段，当设备台数较多，容量差别不大时，可采用需要系数法；如果生产工艺稳定，则采用形状系数法较好；附加系数法考虑了设备不同容量，不同台数，以及投入工作随机性等因素对计算负荷结果产生的影响，因而不仅能够确定车间及全厂的计算负荷，也可以用来确定低压供电系统干线和支干线的计算负荷，但由于计算繁琐，以及精确计算在设计初期缺乏必要性等原因，该方法目前没有得到广泛的应用。（1）需要系数法：将用电设备分组后，将有功、无功分别乘该组设备的需要系数后求和。（2）形状系数法：将设备分组后，将有功、无功分别乘该组设备的利用系数，求和后再乘以形状系数。（3）附加系数法：将用利用系数法求到的平均负荷用于计算用电设备组的加权利用系数，并求出等效台数，从而查得附加系数，求出计算负荷。（4）二项式法：先假定计算负荷符合二项式格式，再求其系数。2-5 试述在求计算负荷时，哪些系统元件需要在其上计算损耗？计算方法如何？这种方法用于求实际功率及电能损耗有无误差？答：（1）供电线路：，由于企业供电系统线路一般不长，且多采用电缆供电，阻抗较小，在进行技术经济比较时，常常可以忽略不计。（2）变压器：，2-6 求计算负荷时，计算全厂功率因数的目的和方法如何？答：计算全厂功率因数可用于确定无功补偿容量。单组设备功率因数为，其中为某组用电设备在最大负荷班内的有功电能消耗量，为某组用电设备在最大负荷班内的无功电能消耗量。多组用电设备或全厂自然功率因数正切的均权平均值，在设计阶段可以按下式计算为简单起见，设计时也可以根据计算负荷求出功率因数2-7 试用形状系数法及附加系数法求计算负荷：，；，；14台电动机容量由714kW不等，总容量为170kW，解：第一组：，第二组：，第三组：，总平均负荷计算负荷，2）、附加系数法求上述用电设备加权利用系数查曲线 2-8 试求配电站馈电线路的计算负荷，该线路供电给以下变电所；1号变电所：；，台2号变电所：；，台3号变电所：；，台解：首先确定利用系数和等效台数台查图2-5（16页）曲线，得到Kf =1.72-9年产50000台拖拉机的工厂，在规划工厂用电时，最大负荷估算为多少？答：采用单位产品耗电量法，查17页表25、26，拖拉机厂每生产一台拖拉机耗电50008000千瓦时，有功最大负荷年利用小时数为4960小时。，2-10架空线，6kV，导线截面积95mm2，供电给三班制工厂，年耗电量，最大负荷电流、，求导线上的电能损耗？解：选铜绞线，查附录表17（315页），TJ-95单位长度电阻R0=0.20/km，总电阻R= R0l =0.28.2=1.64年最大负荷利用小时数查图2-7，得到年最大负荷损耗时数3500h，2-11 计算400kVA，10/0.4kV变压器中的电能损耗及功率损耗，SL=295kVA，TM.a=3500h，。解：参考变压器SL-400/10的参数（308页附录表1），根据年最大负荷利用小时数TM.a=3500h，查图2-7（24页），得到年最大负荷损耗时数2400h，+其中变压器的年投入工作时数按照两班工作制取4000h。习题三3-1 工厂供电系统设计的技术指标和经济指标是什么？答：工厂供电系统设计的技术指标包括：可靠性；电能质量；运行、维护及修理的方便及灵活程度；自动化程度；建筑设施的寿命；占地面积、新型设备的利用等。其中用于定量分析的主要指标包括电压损失百分比和功率因数。工厂供电系统设计的经济指标：投资费和年运行费。3-2 什么是标准回收期？它与用电设备本身的使用寿命有何不同？答：标准回收期是根据国民经济发展，资金合理运用，由国家根据各部门的生产特点统一规定的回收期标准。当两个方案，方案1一次性投资费用较低，而方案2年运行费用较低时，用回收期还衡量方案的优劣，回收期。若回收期高于国家的标准回收期，则选用一次性投资费用较小的方法。否则，选用年运行费用较小的方法。3-3 在进行技术经济方案比较时采用的最小开支法如何考虑货币时间价值？答：在考虑货币的时间价值的情况下，需将一次性投资及年费用按利率i%影响折算至第m年，即，而最小开支法，即是求两者的总费用优化3-4 工厂变电所位置设置的原则是什么？答：（1）变电所尽可能在负荷中心；（2）进出线方便；（3）运输条件要好；（4）应远离产生剧烈震动的大型设备或车间，以保证变电所安全运行；（5）应选择地下水位较低的场所，以防止电缆沟内出现积水；（6）选择在各种污染源的上风侧；（7）应与其它建筑物有一定的防火间距。3-5 变压器台数选择应考虑哪些因素？什么是明备用？什么是暗备用？答：变压器的容量和数量的选择时，应考虑：（1）用电负荷的分类及不能供电中断的程度；（2）电源可供进线的条件；（3）工厂负荷的均衡性，为减少电能损耗，有时需要选择两台变压器；（4）工厂中有无大型冲击负荷，如大型高压电动机、大型电炉等；（5）运输及建筑物高度等。变压器的明备用是指两台变压器均按100%的负荷选择，一台工作，另一台备用。变压器的暗备用是指两台变压器都按最大负荷的70%选择，正常情况下两台变压器都参加工作。3-6 什么是变电所的电气主接线？选择主接线时应注意哪些问题？答：变电所的电气主接线图是指用于表示电能由电源分配至用户的主要电路，一般为单线。选择主接线时应注意（1）根据用电负荷的要求，保证供电的可靠性；（2）电气主接线具有一定的运行灵活性；（3）接线简单，运行方便；（4）在保证安全、可靠供电的基础上，力求经济；（5）结合工厂发展规划，留有扩建余地。3-7 什么是工厂高压配电电路的基本接线方式？并就可靠性，经济性，灵活性等方面分析其优缺点。答：厂区高压配电电路的基本接线方式包括放射式、树干式和环式。放射式：优点包括（1）本线路上的故障不影响其他用户；（2）容易进行继电保护装置的整定，并易于实现自动化；（3）根据实际运行经验，即使在厂区内采用电缆的单回路放射式，可靠性也较高。但该方式每个车间变电所都要独立供电，高压开关设备也用的较多，且每台高压断路器都须装设一个高压开关柜，从而使投资增加。树干式：优点是降低投资费用和有色金属消耗量，使变、配电所的馈出线路减少，结构简化。缺点是供电可靠性较低，当干线发生故障或检修时，接于干线的所有变电所都要停电，且在实现自动化方面适应性较差。环式：是树干式的另一种型式，因此从投资和有色金属耗量都和树干式相近，而在可靠性上有所提高。但环式接线的应用受到厂区负荷中心位置已经电源情况的制约。3-8 列表比较双电源单母线（不分段），分段单母线（用隔离开关及断路器分段），双母线（不分段）三种接线方式在一路电源发生故障，一段母线发生故障，双母线检修时引出馈电线的停电范围及恢复供电时间长短。答：接线方式单母线单母线分段双母线一路电源故障停电范围不停电不停电不停电恢复时间一段母线故障停电范围全部负荷部分负荷无恢复时间需等故障清除，较长需等故障清除，较长母线切换时间母线检修停电范围全部负荷两部分负荷分别停电无恢复时间检修结束，较长检修结束，较长无3-10 某厂总降压变电所，拟选用两台容量相同的变压器，已知最大负荷，平均负荷，变压器满足正常运行时，工作于经济状态，又考虑一台变压器故障或检修情况下另一台变压器的过负荷能力，试选择变压器的容量及其规格型号。解： 按照暗备用选择变压器，每台按照70%最大负荷选择，即以高压侧35kV，低压侧10kV，选择变压器型号SL7-4000/35，其容量SN=4000kVA每台变压器承担50%负荷，即2500kVA，其占额定容量的百分比为，基本满足经济性要求。单台故障时。填充系数为，符合要求事故情况下，急救过负荷为，负荷要求3-11 如图所示10kV配电电路中，AB段为架空线，BC段为电缆，长度已标在图上，设当地最热月份气温为40，土壤0.8m深处为25。两台变压器均在额定状态下运行，且功率因数相同，试按发热条件来选择它们的截面。解：以变压器容量估算线路BC段电流：根据发热条件选择导线-铝芯纸绝缘电缆，选择截面25mm2忽略电缆的功率损耗，且功率因数相同，估算流过AB的总负荷为1000+750=1750kVA则据此选择铜绞线TJ-25，截面积为25mm2（书本310页附录表3）3-12 某车间380/220V供电线路带有分布负荷和集中负荷，其分布情况如图所示，试按发热条件选择导线（BLV型绝缘线）截面并校验电压损失，线路采用明敷，周围环境温度为30。解：，据此选择导线BLV套钢管三芯铝芯导线，截面积70mm2（课本310页附录表4）其单位长度阻抗为，分布负荷在线路上产生的电压损失近似为（集中负荷电压损失总电压损失 符合电压损失条件习题四4-1 解释和说明下列术语的物理含义：无穷大功率电源，短路电流的周期分量，非周期分量，全电流，冲击电流，短路容量，标么值，平均电压，负序电抗，复合序网络，短路电流的力稳定校验，热稳定校验，假想时间，短路温升。答：（1）无穷大功率电源：所谓无穷大功率电源，是指当电力系统的电源距离短路点的电气距离较远时，由短路引起的电源送出功率的变化S远小于电源所具有的功率S，即S S，则该电源为无穷大功率电源。由于PP，可以认为在短路过程中频率恒定。QQ，则系统的端电压是恒定的。因此，无穷大电源即内阻抗为0的电源。（2）短路电流的周期分量、非周期分量和全电流：短路电流的周期分量即稳态短路电流值，是短路进入稳定后的电流值，也是短路电流瞬时值中的正弦分量，表达式为。非周期分量是为抵消电流的突变而产生于线路中的衰减直流分量，该分量按指数衰减，当短路进入稳态后，该分量消失，表达式为周期分量和非周期分量共同组成短路全电流表达式。（3）冲击电流：当短路满足短路前空载，短路电阻远小于电抗，并可忽略，且短路发生于某相电压瞬时值过零时，短路电流的全电流将在短路后0.01秒时达到最大值，该最大值最大可达到大约2倍稳态短路电流，成为冲击电流。（4）短路容量：定义为短路容量，三相短路容量用于校验所选断路器的断流能力或断开容量。（5）标么值：进行运算的物理量，不是用具体单位的值，而是用其相对值表示，这种计算方法叫做标么值法，标么值的概念是（6）平均电压：对于任意电压等级的线路，线路上存在电压降，首端和末端电压不同，为保证末端电压为额定电压，首端电压会人为调整至高于额定电压，最高可高出10%裕量，则线路首端和末端的平均电压为，105%线路电压等级。（7）负序电抗：当供电系统中某处发生三相不对称短路时，短路点的三相电压不对称，可利用对称分量法将这组电压分解为三组各自对称的正序、负序和零序分量。网络也可根据叠加原理分分解为正序、负序和零序网络，负序网络中的电抗成为负序电抗。（8）复合序网络：针对不同短路故障的特点，即边界条件，可将正序、负序和零序网络相互连接为一个网络，成为复合序网。（9）短路电流的力稳定校验：即校验设备不会发生任何永久变形而维持正常工作。（10）短路电流的热稳定校验：所谓热稳定校验，就是以导体的允许温度与短路温升达到的稳定温度相比，以满足条件为合格。（11）假象时间：短路全电流由短路开始到被切除过程的发热量Qk，可以等值为短路稳态电流持续运行某一时间的发热量，该时间称为短路电流的假想时间。假想时间包括周期分量的假想时间和非周期分量的假想时间。（12）短路温升：短路由开始到被切除的过程非常短，该过程中热量来不及扩散，可被认为是一个绝热过程，即短路电流产生的热量全部转化为载流体的温升，称为短路温升。4-2 试说明采用有名值和标么值计算短路电流各有什么特点？这两种方法适用于什么场合？答：与有名值不同，用标么值表示的三相系统的各物理量关系同单相系统的关系一样；另外，各电压等级分别按照自身基准值折算出的标么值相同，即在标么值下不需要进行阻抗的电压等级折算。因此标么值法适用于存在多电压等级的高压系统，而有名值适用于1KV一下的低压系统。4-3 什么叫短路电流的力效应？为什么要用短路冲击电流来计算？答：短路电流流过导体，将在相邻导体之间产生巨大的作用力，称为短路电流的力效应。三相线路中，处于中间的一相受力最大，并和电流平方成正比，因此最大作用力则和冲击电流的平方成正比，需要用冲击电流来计算。4-4 什么叫短路电流的热效应？为什么要用稳态短路电流和假想时间来计算？答：短路发生过程，巨大的短路电流将在导体中产生巨大的热量和温升，称为短路电流的热效应。从短路发生时刻t0到故障被切除时刻t，发热量，该发热量可用稳态短路电流来等值计算，即，称为短路电流作用的假象时间，即以稳态短路电流产生该发热量所需的等值时间。4-5 计算如图所示供电系统中k1和k2点发生三相短路时的短路电流、冲击电流、冲击电流有效值和短路容量，以及在最小运行方式下k2点的两相短路电流。解：（1）首先选择标么值折算的基准值；，（2）计算各元件电抗标么值系统阻抗：，线路l1：变压器：电抗器：线路l2：k1点短路的总短路阻抗k2点短路的总短路阻抗（3）短路电流标么值（4）短路电流有名值（5）冲击电流及短路容量最大运行方式k1点：最小运行方式k1点：最大运行方式k2点：最小运行方式k2点：（6）最小运行方式下k2点两相短路电流：4-6 计算如图所示供电系统中k1和k2点的、及，并求出k1点的。解：（1）取基准值；，（2）计算各元件电抗标么值系统阻抗： 线路：变压器T1、T2：变压器T3：k1点短路的总短路阻抗k2点短路的总短路阻抗（3）k1点短路电流电动机倒送电流 （4）k2点短路电流4-7 在如图供电系统中，母线B的电压不变，UB=6.3KV，设在k点发生三相短路时，冲击电流不超过20KA。问允许并联的电缆根数n应为多少？各元件的参数已标注在图上。解：每条支路包括电抗器和电缆两个元件其中电抗器的电抗电缆的阻抗单根支路的总阻抗为单根支路电流短路为冲击电流，则n只能取124-8 （1）用有名值计算下图低压系统中k点三相短路时的短路电流、。图中的电流互感器是三相安装的，（2）总结归纳用有名值计算低压系统短路电流的步骤。解：（1）变压器阻抗 （2）母线，查附录表20（316页）LMY-506 a =240mm，查得，l=6m，LMY-405 a =160mm，查得，l=2.4m，（3）隔离开关QS变压器额定电流 据此电流估算隔离开关额定电流查表4-1（91页），其接触电阻 （4）自动空气开关QA电动机额定电流据此电流估算空气开关额定电流查表4-1（91页），其接触电阻查表4-2（91页），电流线圈阻抗，（5）电流互感器 查表4-3（91页）其线圈阻抗，（6）电缆 ，总阻抗短路电流冲击电流其中电动机冲击电流4-9 （1）按发热条件选择图中AB段导线截面。线路额定电压UN=6KV，周围环境温度。地下0.8m深处温度25。（2）已知A点前的断路器短路容量为100MVA，且动作时间t =0.5s。系统中XS/RS=15。试对所选的导线进行热稳定校验。所需图标在4-9节及4-10节中。（注：习题中图与文字不符，以此为准）解：（1）负荷计算及导线选择C点有功负荷及无功负荷为 计算电流为 线路BC的功率损耗 则由B流向C的功率为 则由B点流出的总计算负荷为根据发热条件选择导线，选择铜绞线TJ-16（310页附录表3），截面积A=16mm2，允许载流量105A。其阻抗可查附录表17（315页），按照几何均距2m，。（2）短路计算系统电抗为则由电源至B点的阻抗为，（3）根据发热条件确定最小允许截面积根据111页表4-6，铜导线的热稳定系数为C=171短路电流假想时间16mm2该导线符合热稳定要求4-10 在正常运行时为什么电流互感器的二次绕组不得开路，而电压互感器的二次绕组不得短路？试说明其物理原因。答： 电流互感器的结构类同一个双绕组变压器，互感器铁芯中的磁化方程为，磁化电流为。由于一次侧电流是馈电线路上的工作电流，它并不随其二次侧负载变化，因此当二次侧开路时，磁化方程变为，使通过铁芯的磁通增加很多倍，铁芯损耗过大，温升过高，可能烧坏绝缘。更为严重的是，铁芯严重饱和，使前沿后沿变化陡峭，这将引起二次侧开路处极高的感应电势，对运行人员和接入的仪表、继电器的绝缘都有极大的危险。所以，电流互感器二次侧在运行中不能开路。而电压互感器二次侧不能短路，是为了防止短路中出现巨大的短路电流，损坏设备，以及对人身和设备造成危害。4-11 三相五芯柱式电压互感器其两个二次绕组能反映出供电系统中哪些电压？答：该方式可测量线电压、相电压及接电度表和功率表，其二次辅助线圈接成开口三角形，用来测量电路对地绝缘，即测量零序电压值。4-12 （1）试计算第8题图中母线B2发生三相短路时最大的短路电流、。设母线B2为垂直放置，支柱式绝缘子数大于4，求最大档距lmax。（2）若已知档距l=0.5m，试校验该母线的力稳定。（3）若已知母线短路保护动作时间tb=0.5s，开关动作时间tQF=0.15s，试校验该母线的热稳定，。解：母线短路电流短路电流冲击电流其中（1）最大档距其中（2）若，符合动稳定度的要求（3）为满足短路时的热稳定度条件 符合要求其中热稳定系数可在111页表4-6中查得。4-13 求下图所示系统中k点发生三相短路时流过自动开关QA2的短路电流，并对电流互感器进行稳定度校验。解：各元件的阻抗（1）变压器 （2）母线 ，查附录表20得，l=1.5+8.5=10m，（3）隔离开关QS变压器额定电流 据此电流估算隔离开关QS1、QS2额定电流查表4-1（91页），其接触电阻 电动机额定电流据此电流估算隔离开关QS3额定电流查表4-1（91页），其接触电阻 （4）自动空气开关QA空气开关额定电流查表4-1（91页），其接触电阻查表4-2（91页），电流线圈阻抗，空气开关额定电流查表4-1（91页），其接触电阻查表4-2（91页），电流线圈阻抗，（5）电流互感器 查表4-3（91页）TA1线圈阻抗，初选LQG0.5-600/5TA2线圈阻抗，初选LQC-1-100/5总阻抗短路电流冲击电流其中当考虑电流互感器阻抗时300-400元1632%PS:消费者分析1、购买“女性化”冲击电流为此，装潢美观，亮丽，富有个性化的店面环境，能引起消费者的注意，从而刺激顾客的消费欲望。这些问题在今后经营中我们将慎重考虑的。其中木质、石质、骨质、琉璃、藏银一颗颗、一粒粒、一片片，都浓缩了自然之美，展现着千种风情、万种诱惑，与中国结艺的朴实形成了鲜明的对比，代表着欧洲贵族风格的饰品成了他们最大的主题。对电流互感器的动、热稳定度进行校验在大学生对DIY手工艺品价位调查中，发现有46% 的女生认为在十元以下的价位是可以接受；48% 的认为在10-15元；6% 的则认为50-100元能接受。如图1-2所示TA1：LQG0.5，其动稳定倍数为100，1s热稳定倍数为50，根本不知道即动稳定电流为100600=60kA，1s热稳定电流为50600=30kA，符合动稳定要求标题：大学生究竟难在哪？创业要迈五道坎 2004年3月23日，符合热稳定要求（三）上海的文化对饰品市场的影响其中TA2：LQC-1，其动稳定倍数为25，1s热稳定倍数为90，即动稳定电流为25600=15kA，1s热稳定电流为90600=54kA，符合动稳定要求当然，在竞争日益激烈的现代社会中，创业是件相当困难的事。我们认为，在实行我们的创业计划之前，我们首先要了解竞争对手，吸取别人的经验教训，制订相应竞争的策略。我相信只要我们的小店有自己独到的风格，价格优惠，服务热情周到，就一定能取得大多女孩的信任和喜爱。，符合热稳定要求其中习题五5-1 供电系统继电保护的作用是什么？对保护装置有哪些要求？答：继电保护装置即各种不同类型的继电器，以一定的方式连结与组合，在系统发生故障时，继电保护动作，作用于断路器脱扣线圈或给出报警信号，以达到对系统进行保护的目的。继电保护装置应满足以下的要求：（1）选择性；（2）灵敏性；（3）可靠性；（4）速动性。5-2 继电保护的操作电源有几种，基本结构如何，有什么优缺点？操作机构的用途是什么，怎样分类？答：工厂供电系统中所采用的操作电源有三种：由蓄电池供电的直流电源；整流电源和交流电源。（1）蓄电池供电的直流电源：优点是蓄电池的电压与被保护的网络电压无关，即独立性较好。缺点是需修建有特殊要求的蓄电池室，购置充电设备及蓄电池组，辅助设备多，投资大，运行复杂，维护工作量大，且直流系统接地故障多，可靠性低，因此，在工厂供电系统中已为整流电源所代替。（2）整流电源包括电容补偿式整流和复式整流。电容补偿式整流主要结构包括整流装置和补偿电容，当外电路故障时，电压降低，可利用电容储能使断路器跳闸，当故障切除，交、直流电压都恢复，电容又会充电。复式整流装置由电压源和电流源两部分组成，分别由电压互感器和电流互感器供电，当故障时，电压降低，可由电流源提供能量使断路器跳闸。复式整流电源装置有两个电源供电，特别是有能反映故障电流的电流供电器供电，这样就能保证正常及事故情况下直流系统都能可靠供电。与电容补偿式相比，复式整流装置能输出较大的功率，电压能保持稳定。（3）交流操作电源比整流电源更简单，不需设置直流回路，可采用直接动作式继电器，工作可靠，二次接线简单，便于维护。交流操作电源可以从所用变压器或仪用互感器取得。5-3 什么是电流互感器的10%误差曲线？它有什么用途？电流互感器有几种接线方式？每种接线方式的用途及接线系数是怎么确定的？答：当电流互感器二次负荷Z2较大，则允许的一次电流相对于电流互感器额定电流的电流倍数I1/I1.TA就较小。所谓电流互感器的10%误差曲线，是指互感器的电流误差最大不超过10%时，一次侧电流对其额定电流的倍数k=I1/I1.TA与二次侧负荷阻抗Z2的关系曲线。通常是按电流互感器接入位置的最大三相短路电流来确定其k=Ik（3）/I1.TA值，从相应型号互感器的10%误差曲线中找出横坐标上允许的阻抗欧姆数，使接入二次侧的总阻抗不超过此Z2值，则互感器的电流误差保证在10%以内。电流互感器的接线方式包括全星形接线方式、非全星形接线方式和差接法。全星形接线方式：利用三个电流互感器串接三个电流继电器，接线系数为1。主要用于高压大电流接地系统，以及大型变压器、电动机的差动保护、相间保护和单相接地保护。非全星形接线方式：取两相串入电流互感器，并分别串接电流继电器，接线系数为1。应用于中性点不接地系统的变压器、电动机及线路的相见间保护。差接法：取两相串入电流互感器，并将两相的二次侧电流一正一反接入同一电流继电器。接线系数依故障类型而不同，当未装设电流互感器和装设互感器的相间发生两相短路时，接线系数为1；当装设电流互感器的两相之间发生短路，接线系数为2；当发生三相短路时，接线系数为。适用于10kV以下中性点不接地系统中，用于变压器、电动机及线路的相间保护。5-4 分别说明定时限继电器和反时限继电器的结构、力矩及动作特性？定时限过电流保护装置和反时限过电流装置的组成、动作原理、整定方法的步骤？如何保证装置的选择性？答：p-1345-5 试证明非全星形接法的速断保护，其灵敏度与该装置安装处的短路容量成正比，与保护区段末端的短路容量成反比。答：p-1385-6 说明方向保护装置和距离保护装置的构成、动作原理及用途。答：p-1465-7 试作图分析变压器差动保护的基本动作原理。分析其不平衡电流产生的原因及处理对策。答：p-1535-8 对备用电源自动投入装置和自动重合闸装置有哪些基本要求？怎样通过接线来实现这些要求？自动重合闸与继电保护的配合方式有几种？并简述其动作程序及优缺点。答：p-1635-9 雷电击中独立避雷针时，为什么会对附近设施产生“反击”，在设计避雷针时如何防止？答：p-1865-10 简述避雷装置伏秒特性的含义？避雷装置与被保护电气设备的伏秒特性应如何配合，才能起到保护作用？答：p-1875-11 在对由线路侵入冲击波的防护时，为什么避雷器必须尽量靠近变压器设置？答：p-1875-12 什么叫保护接地？什么叫保护接零？为什么在TN-C系统中要采用重复接地？答：p-192更多精品文档
