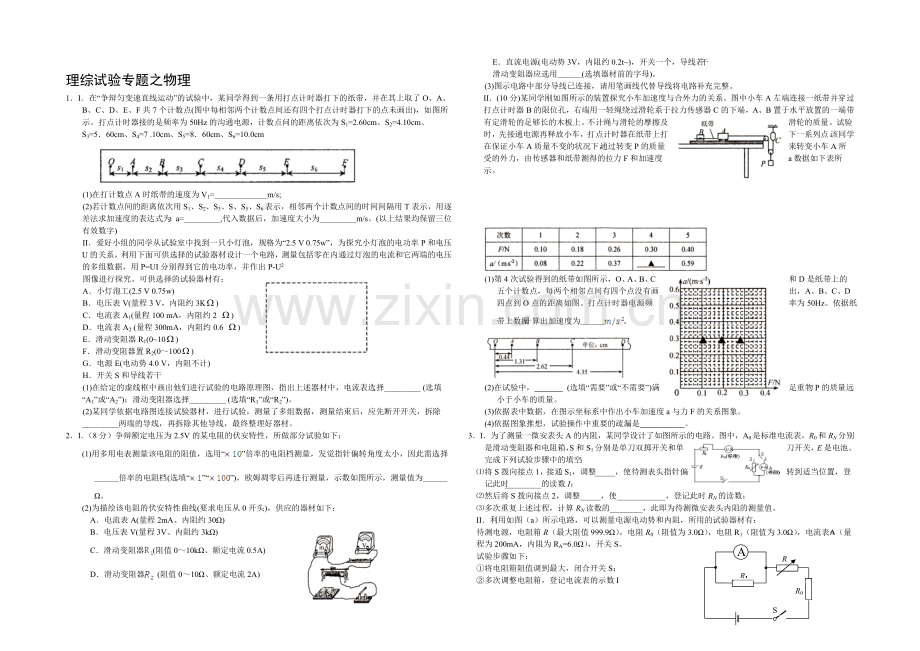

理综试验专题之物理
1．I．在“争辩匀变速直线运动”的试验中，某同学得到一条用打点计时器打下的纸带，并在其上取了O、A、B、C、D、E、F共7个计数点(图中每相邻两个计数点间还有四个打点计时器打下的点未画出)，如图所示。打点计时器接的是频率为50Hz的沟通电源，计数点问的距离依次为S1=2.60cm、S2=4.10cm、S3=5．60cm、S4=7 .10cm、S5=8．60cm、S6=10.0cm

(1)在打计数点A时纸带的速度为V1=_____________m/s;
(2)若计数点间的距离依次用S1、S2、S3、S、S5、S6表示，相邻两个计数点间的时间间隔用T表示，用逐差法求加速度的表达式为：a=_________,代入数据后，加速度大小为_________m/s。(以上结果均保留三位有效数字)
II．爱好小组的同学从试验室中找到一只小灯泡，规格为“2.5 V 0.75w”，为探究小灯泡的电功率P和电压U的关系，利用下面可供选择的试验器材设计一个电路，测量包括零在内通过灯泡的电流和它两端的电压的多组数据，用P=UI分别得到它的电功率，并作出P-U2
图像进行探究。可供选择的试验器材有：
A．小灯泡工(2.5 V 0.75w)
B．电压表V(量程3 V，内阻约3K)
C．电流表A1(量程100 mA，内阻约2 )
D．电流表A2 (量程300mA，内阻约0.6 )
E．滑动变阻器R1(0~10)
F．滑动变阻器置R2(0～100)
G．电源E(电动势4.0 V，内阻不计)
H．开关S和导线若干
(1)在给定的虚线框中画出他们进行试验的电路原理图，指出上述器材中，电流表选择_________ (选填“A1”或“A2”)；滑动变阻器选择_________ (选填“R1”或“R2”)。
(2)某同学依据电路图连接试验器材，进行试验，测量了多组数据，测量结束后，应先断开开关，拆除_________两端的导线，再拆除其他导线，最终整理好器材。
2．I．（8分）争辩额定电压为2.5V的某电阻的伏安特性，所做部分试验如下：
(1)用多用电表测量该电阻的阻值，选用“”倍率的电阻档测量，发觉指针偏转角度太小，因此需选择＿＿＿倍率的电阻档(选填“”“”)，欧姆凋零后再进行测量，示数如图所示，测量值为＿＿＿Ω。
(2)为描绘该电阻的伏安特性曲线(要求电压从0开头)，供应的器材如下：
A．电流表A(量程2mA、内阻约30Ω)
B．电压表V(量程3V、内阻约3kΩ)
C．滑动变阻器(阻值0～10kΩ、额定电流0.5A)
D．滑动变阻器 (阻值0～10Ω、额定电流2A)
E．直流电源(电动势3V，内阻约0.2t~)，开关一个，导线若干
滑动变阻器应选用＿＿＿(选填器材前的字母)。
(3)图示电路中部分导线已连接，请用笔画线代替导线将电路补充完整。
II．(10分)某同学刚如图所示的装置探究小车加速度与合外力的关系。图中小车A左端连接一纸带并穿过打点计时器B的限位孔，右端用一轻绳绕过滑轮系于拉力传感器C的下端，A、B置于水平放置的一端带有定滑轮的足够长的木板上。不计绳与滑轮的摩擦及滑轮的质量。试验时，先接通电源再释放小车，打点计时器在纸带上打下一系列点。该同学在保证小车A质量不变的状况下，通过转变P的质量来转变小车A所受的外力，由传感器和纸带测得的拉力F和加速度a数据如下表所示。

(1)第4次试验得到的纸带如图所示，O、A、B、C和D是纸带上的五个计数点，每两个相邻点间有四个点没有画出，A、B、C、D四点到O点的距离如图。打点计时器电源频率为50Hz。依据纸带上数据计算出加速度为＿＿＿。

(2)在试验中， (选填“需要”或“不需要”)满足重物P的质量远小于小车的质量。
(3)依据表中数据，在图示坐标系中作出小车加速度a与力F的关系图象。
(4)依据图象推想，试验操作中重要的疏漏是 。
3．I．为了测量一微安表头A的内阻，某同学设计了如图所示的电路。图中，A0是标准电流表，R0和RN分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀开关，E是电池。完成下列试验步骤中的填空：
⑴将S拨向接点1，接通S1，调整_____，使待测表头指针偏转到适当位置，登记此时_________的读数I；
⑵然后将S拨向接点2，调整_____，使____________，登记此时RN的读数；
⑶多次重复上述过程，计算RN读数的________，此即为待测微安表头内阻的测量值。
II．利用如图（a）所示电路，可以测量电源电动势和内阻，所用的试验器材有：
A
R11
R
R0
S

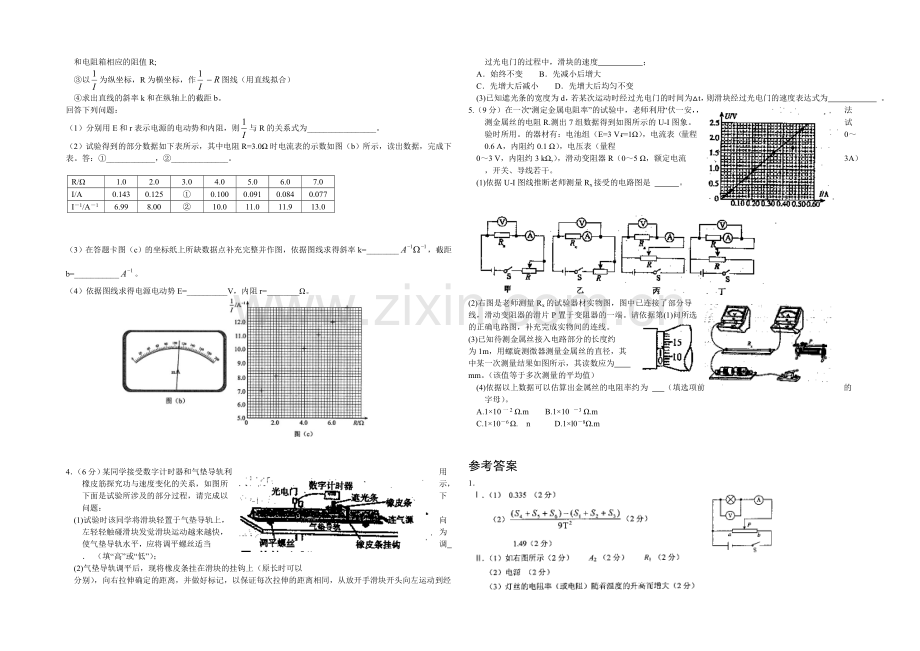

待测电源，电阻箱R（最大阻值999.9Ω），电阻R0（阻值为3.0Ω），电阻R1（阻值为3.0Ω），电流表（量程为200mA，内阻为RA=6.0Ω），开关S。
试验步骤如下：
①将电阻箱阻值调到最大，闭合开关S；
②多次调整电阻箱，登记电流表的示数I
和电阻箱相应的阻值R;
③以为纵坐标，R为横坐标，作图线（用直线拟合）
④求出直线的斜率k和在纵轴上的截距b。
回答下列问题：
（1）分别用E和r表示电源的电动势和内阻，则与R的关系式为_________________。
（2）试验得到的部分数据如下表所示，其中电阻R=3.0Ω时电流表的示数如图（b）所示，读出数据，完成下表。答：①____________，②______________。

R/Ω
1.0
2.0
3.0
4.0
5.0
6.0
7.0
I/A
0.143
0.125
①
0.100
0.091
0.084
0.077
I－1/A－1
6.99
8.00
②
10.0
11.0
11.9
13.0

（3）在答题卡图（c）的坐标纸上所缺数据点补充完整并作图，依据图线求得斜率k=________，截距b=___________。
（4）依据图线求得电源电动势E=__________V，内阻r=________Ω。

4．（6分）某同学接受数字计时器和气垫导轨利用橡皮筋探究功与速度变化的关系，如图所示，下面是试验所涉及的部分过程，请完成以下问题：
(1)试验时该同学将滑块轻置于气垫导轨上，向左轻轻触碰滑块发觉滑块运动越来越快，为使气垫导轨水平，应将调平螺丝适当调 ． （填“高”或“低”）；
(2)气垫导轨调平后，现将橡皮条挂在滑块的挂钩上（原长时可以
分别），向右拉伸确定的距离，并做好标记，以保证每次拉伸的距离相同，从放开手滑块开头向左运动到经过光电门的过程中，滑块的速度 ；
A．始终不变 B．先减小后增大
C．先增大后减小 D．先增大后均匀不变
(3)已知遮光条的宽度为d，若某次运动时经过光电门的时间为△t，则滑块经过光电门的速度表达式为 。
5.（9分）在一次“测定金属电阻率”的试验中，老师利用“伏一安，，法测金属丝的电阻R.测出7组数据得到如图所示的U-I图象。试验时所用。的器材有：电池组（E=3 V，r=1Ω），电流表（量程0～0.6 A，内阻约0.1 Ω），电压表（量程
0～3 V，内阻约3 kΩ,），滑动变阻器R（0～5 Ω，额定电流3A），开关、导线若干。
(1)依据U-I图线推断老师测量Rx接受的电路图是 。

(2)右图是老师测量Rx的试验器材实物图，图中已连接了部分导
线，滑动变阻器的滑片P置于变阻器的一端。请依据第(1)问所选
的正确电路图，补充完成实物间的连线。
(3)已知待测金属丝接入电路部分的长度约
为1m，用螺旋测微器测量金属丝的直径，其
中某一次测量结果如图所示，其读数应为
mm。（该值等于多次测量的平均值）
(4)依据以上数据可以估算出金属丝的电阻率约为 （填选项前的字母）。
A.1×10一2 Ω.m B.1×10 －3 Ω.m
C.1×10－6 Ω. n D.1×l0－8Ω.m

参考答案
1．

2．I．(1)×100,2200Ω（各2分）(2)D，如图 (各2分）
F/N
a/（m·s-2）
0
0.1
0.2
0.3
0.4
0.1
0.2
0.3
0.4
0.5
0.6
mA

V

+

II．（1）0.43 (3分) (2) 不需要 (3分) （3）作图 (2分)
（4）没有平衡摩擦力或者摩擦力平衡不足 (答出其中一点即给2分)

3．I．（1）R0；A0；（2）RN；A0的读数仍为I；（3）平均值
II．（1）
（2）0.110，9.09 （3）0.989（或在0.96～1.04之间），6.04（或在5.9～6.1之间）
（4）3.03（或在2.7～3.3之间），1.10（或在0.6～1.4之间

4．（9分）（1）丙（2分）（2）答案见图（3分）

5．
