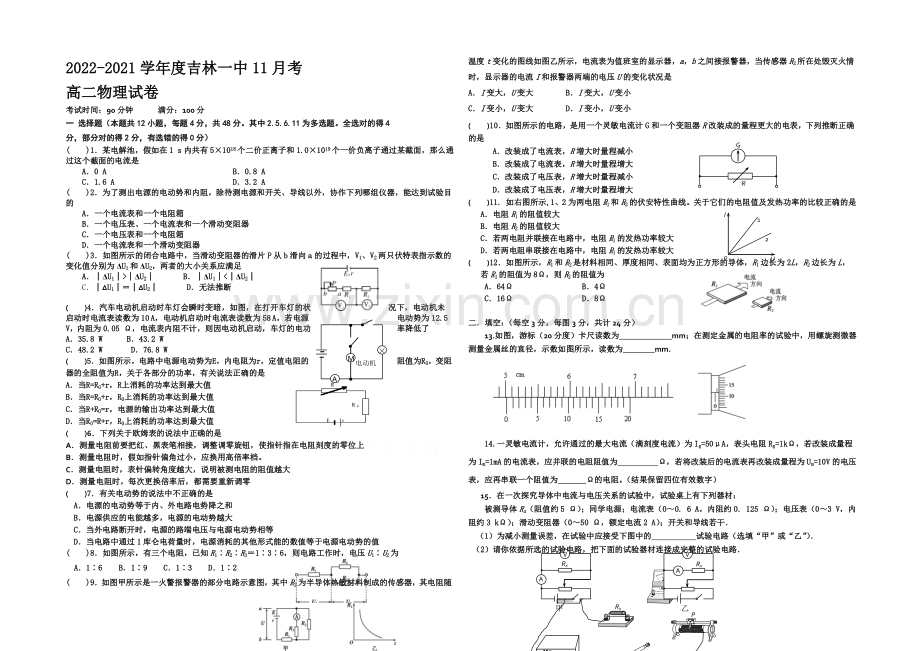

2022-2021学年度吉林一中11月考
高二物理试卷
考试时间：90分钟 满分：100分
一 选择题（本题共12小题，每题4分，共48分。其中2.5.6.11为多选题。全选对的得4
分，部分对的得2分，有选错的得0分）
(　　)1．某电解池，假如在1 s内共有5×1018个二价正离子和1.0×1019个一价负离子通过某截面，那么通过这个截面的电流是
A．0 A　　　　　　　　　 B．0.8 A
C．1.6 A D．3.2 A
(　　)2．为了测出电源的电动势和内阻，除待测电源和开关、导线以外，协作下列哪组仪器，能达到试验目的
A．一个电流表和一个电阻箱
B．一个电压表、一个电流表和一个滑动变阻器
C．一个电压表和一个电阻箱
D．一个电流表和一个滑动变阻器
(　　)3．如图所示的闭合电路中，当滑动变阻器的滑片P从b滑向a的过程中，V1、V2两只伏特表指示数的变化值分别为ΔU1和ΔU2，两者的大小关系应满足
A．│ΔU1│>│ΔU2│ B．│ΔU1│<│ΔU2│
C．│ΔU1│＝│ΔU2│　　 D．无法推断

A
M
×
电动机
(　　)4．汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的状况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了
A．35.8 W B．43.2 W
C．48.2 W D．76.8 W
(　　)5．如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R0，变阻器的全阻值为R，关于各部分的功率，有关说法正确的是
A．当R=R0+r，R上消耗的功率达到最大值
B．当R=R0+r，R0上消耗的功率达到最大值
C．当R+R0=r，电源的输出功率达到最大值
D．当R0=R+r，R0上消耗的功率达到最大值
(　　)6．下列关于欧姆表的说法中正确的是
A．测量电阻前要把红、黑表笔相接，调整调零旋钮，使指针指在电阻刻度的零位上
B．测量电阻时，假如指针偏角过小，应换用高倍率档。
C．测量电阻时，表针偏转角度越大，说明被测电阻的阻值越大
D．测量电阻时，每次更换倍率后，都需要重新调零
(　　)7．有关电动势的说法中不正确的是
A．电源的电动势等于内、外电路电势降之和
B．电源供应的电能越多，电源的电动势越大
C．当外电路断开时，电源的路端电压与电源电动势相等
D．当电路中通过1库仑电荷量时，电源消耗的其他形式能的数值等于电源电动势的值
(　　)8．如图所示，有三个电阻，已知R1∶R2∶R3＝1∶3∶6，则电路工作时，电压U1∶U2为
A．1∶6　 B．1∶9　　C．1∶3　 D．1∶2
(　　)9．如图甲所示是一火警报警器的部分电路示意图，其中R2为半导体热敏材料制成的传感器，其电阻随温度t变化的图线如图乙所示，电流表为值班室的显示器，a，b之间接报警器，当传感器R2所在处毁灭火情时，显示器的电流I和报警器两端的电压U的变化状况是
A．I变大，U变大 B．I变大，U变小
C．I变小，U变大 D．I变小，U变小
(　　)R
G
10．如图所示的电路，是用一个灵敏电流计G和一个变阻器R改装成的量程更大的电表，下列推断正确的是
A．改装成了电流表，R增大时量程减小
B．改装成了电流表，R增大时量程增大
C．改装成了电压表，R增大时量程减小
D．改装成了电压表，R增大时量程增大
I
U
1
2
0
(　　)11. 如右图所示,1、2为两电阻R1和R2的伏安特性曲线。关于它们的电阻值及发热功率的比较正确的是
　 A．电阻R1的阻值较大
　 B．电阻R2的阻值较大
　 C．若两电阻并联接在电路中，电阻R1的发热功率较大
　 D．若两电阻串联接在电路中，电阻R1的发热功率较大
(　　)12．如图所示，R1和R2是材料相同、厚度相同、表面均为正方形的导体，R1边长为2L，R2边长为L，若R1的阻值为8Ω，则R2的阻值为
A．64Ω B．4Ω
C．16Ω D．8Ω

二．填空：（每空3分，每图3分，共计24分）

13.如图，游标（20分度）卡尺读数为 mm；在测定金属的电阻率的试验中，用螺旋测微器测量金属丝的直径，示数如图所示，读数为________mm.

14.一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μA，表头电阻Rg=1kΩ，若改装成量程为Im=1mA的电流表，应并联的电阻阻值为 Ω，若将改装后的电流表再改装成量程为Um=10V的电压表，应再串联一个阻值为 Ω的电阻。（结果保留四位有效数字）
15．在一次探究导体中电流与电压关系的试验中，试验桌上有下列器材：
被测导体Rx（阻值约5 Ω）；同学电源；电流表（0～0. 6 A，内阻约0. 125 Ω）；电压表（0～3 V，内阻约3 kΩ）；滑动变阻器（0～50 Ω，额定电流2 A）；开关和导线若干．
甲 乙
A
A
V
V
Rx
Rx
（1）为减小测量误差，在试验中应接受下图中的 试验电路（选填“甲”或“乙”）．
（2）请你依据所选的试验电路，把下面的试验器材连接成完整的试验电路．

同学用电源
Rx
P

（3）用上面的试验电路测得多组U、I值，并把对应的坐标点描在了U-I图中（如图所示）．依据图象坐标点画出U-I图象，依据你画出的U-I图象可求出导体的电阻为 Ω．
I/A
0
0.1 0.2 0.3 0.4 0.5 0.6
3. 0
2. 5
2. 0
1. 5
1. 0
0. 5
U/V
I/A
0
0.1 0.2 0.3 0.4 0.5 0.6
3. 0
2. 5
2. 0
1. 5
1. 0
0. 5

三．计算题（计28分，要求书写工整，有必要的步骤和说明）

16.（12分）如图所示的电路中，在A、B两点间接一电动势为4V， 内电阻为1Ω的直流电源，电阻R1=R2=R3=4Ω，电容器C的电容为30μF，电流表的内阻不计，求：（1）电流表的读数；（2）电容器所带的电量；（3）断开电源后，通过R2的电量

17．（16分）如图所示电路中，电阻R1＝R2＝R3＝10 Ω，电源内阻r＝5 Ω，电压表可视为抱负电表．当开关S1和S2均闭合时，电压表的示数为10 V．求：(1)通过电阻R2的电流为多大？(2)路端电压为多大？(3)电源的电动势为多大？(4)当开关S1闭合而S2断开时，电压表的示数变为多大？

参考答案：
一、选择题：
1
2
3
4
5
6
D
ABC
A
B
AC
ABD
7
8
9
10
11
12
B
D
D
A
BC
D
13．（1）50.15 (2)0.617
14. (1)52.63 （2）9950
15. （1） 甲（3分） （2）如图答1中虚线（3分）

同学用电源
Rx
P
+
-
图答1

（3）如图答2； 5.0（4.6~5.4均给分）
U/V
I/A
0
0.1 0.2 0.3 0.4 0.5 0.6
3. 0
2. 5
2. 0
1. 5
1. 0
0. 5
图答2

16. 解：（1）I= (A)
（2） 电容带的电量为Q=CUR3=9.6×10－5　（c）
（3）断开电源后通过R2　的电量为4.8×10－5（C）

17. (1)I2＝＝ A＝1 A.
(2)路端电压等于外电路电压，故
U＝I2＝1×(10＋5) V＝15 V.
(3)又U＝E－I2r，故E＝U＋I2r＝15 V＋1×5 V＝20 V.
(4)当开关S1闭合而S2断开时，电路是R1、R2串联再与电源构成闭合电路，电压表示数等于外电路电压．
U＝(R1＋R2)＝×20 V＝16 V.
