3-1-1 材料试验项目及检验规则.doc

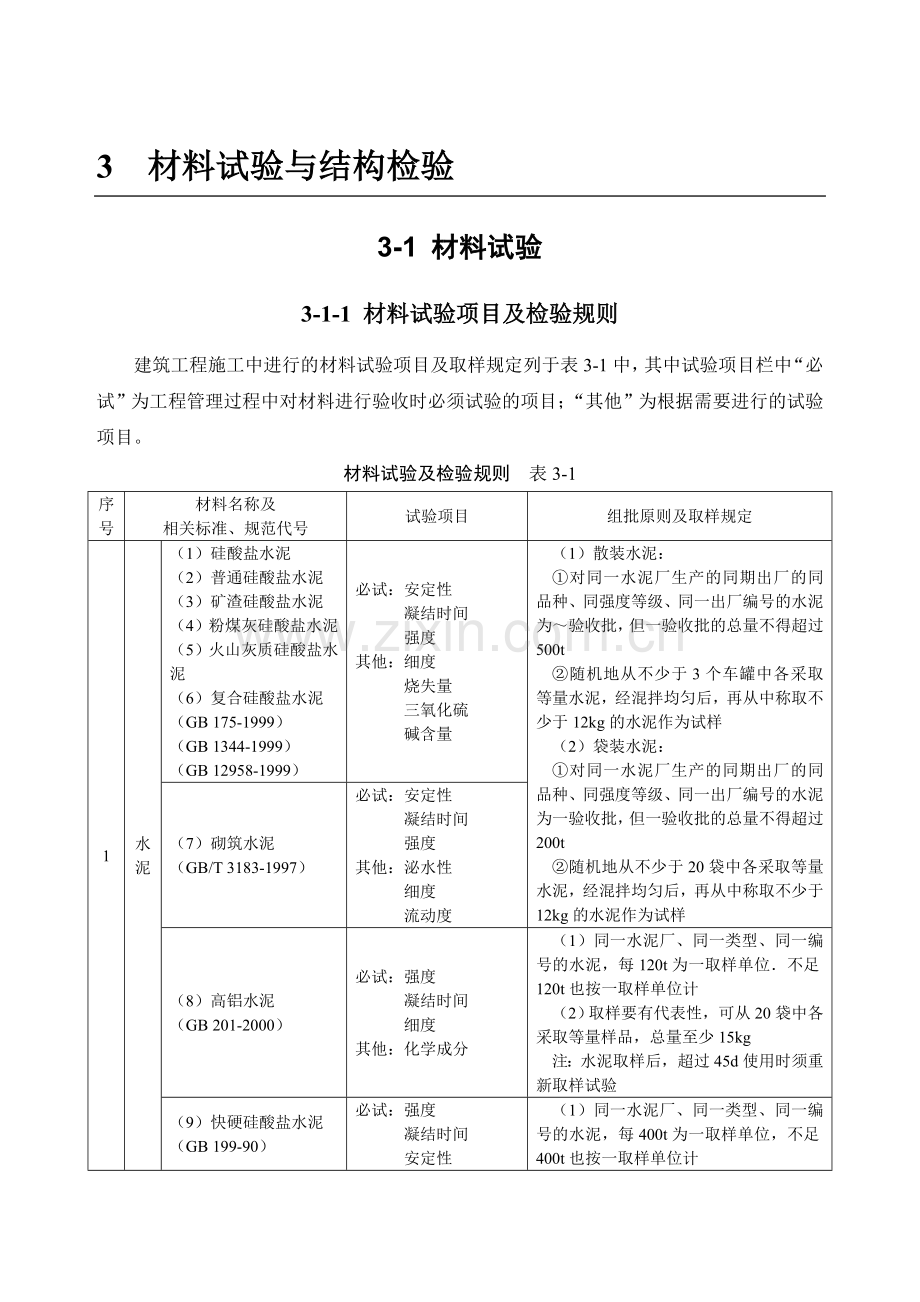

3 材料试验与结构检验
3-1 材料试验
3-1-1 材料试验项目及检验规则
建筑工程施工中进行的材料试验项目及取样规定列于表3-1中，其中试验项目栏中“必试”为工程管理过程中对材料进行验收时必须试验的项目；“其他”为根据需要进行的试验项目。
材料试验及检验规则 表3-1
序号
材料名称及
相关标准、规范代号
试验项目
组批原则及取样规定
1
水泥
（1）硅酸盐水泥
（2）普通硅酸盐水泥
（3）矿渣硅酸盐水泥
（4）粉煤灰硅酸盐水泥
（5）火山灰质硅酸盐水泥
（6）复合硅酸盐水泥
（GB 175-1999）
（GB 1344-1999）
（GB 12958-1999）
必试：安定性
凝结时间
强度
其他：细度
烧失量
三氧化硫
碱含量
（1）散装水泥：
①对同一水泥厂生产的同期出厂的同品种、同强度等级、同一出厂编号的水泥为～验收批，但一验收批的总量不得超过500t
②随机地从不少于3个车罐中各采取等量水泥，经混拌均匀后，再从中称取不少于12kg的水泥作为试样
（2）袋装水泥：
①对同一水泥厂生产的同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过200t
②随机地从不少于20袋中各采取等量水泥，经混拌均匀后，再从中称取不少于12kg的水泥作为试样
（7）砌筑水泥
（GB/T 3183-1997）
必试：安定性
凝结时间
强度
其他：泌水性
细度
流动度
（8）高铝水泥
（GB 201-2000）
必试：强度
凝结时间
细度
其他：化学成分
（1）同一水泥厂、同一类型、同一编号的水泥，每120t为一取样单位．不足120t也按一取样单位计
（2）取样要有代表性，可从20袋中各采取等量样品，总量至少15kg
注：水泥取样后，超过45d使用时须重新取样试验
（9）快硬硅酸盐水泥
（GB 199-90）
必试：强度
凝结时间
安定性
其他：细度
氧化镁
三氧化硫
（1）同一水泥厂、同一类型、同一编号的水泥，每400t为一取样单位，不足400t也按一取样单位计
（2）取样要有代表性，可从20袋中各采取等量样品，总量至少14kg
2
掺合料
（1）粉煤灰
（GB 1596-91）
必试：细度
烧失量
需水量比
其他：含水量
三氧化硫
（1）以连续供应相同等级的不超过200t为一验收批，每批取试样一组（不少于1kg）
（2）散装灰取样，从不同部位取15份试样，每份1~3kg，混合拌匀按四分法缩取出1kg送试（平均样）
（3）袋装灰取样，从每批任抽10袋每袋不少于1吨，按上述方法取平均样1kg送试
（2）天然沸石粉
（JGJ/T 112-97）
必试：细度
需水量比
吸铵值
其他：水泥胶砂28d抗压强度
（1）以相同等级的沸石粉每120t为一验收批，不足120t也按一批计。每一验收批取样一组（不少于1吨）
（2）袋装粉取样时，应从每批中任抽10袋，每袋中各取样不得少于1kg，按四分法缩取平均试样
（3）散装沸石粉取样时，应从不同部位取10份试样，每份不少于lkg。然后缩取平均试样
3
砂
（GB/T 14684-2001）
（JGJ 52-92）
必试：筛分析
含泥量
泥块含量
其他：密度
有害物质含量
坚固性
碱活性检验
含水率
（1）以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组（20kg）
（2）当质量比较稳定、进料t较大时，可定期检验
（3）取样部位应均匀分部，在料堆上从8个不同部位抽取等量试样（每份11kg）。然后用四分法缩至20kg，取样前先将取样部位表面铲除
4
碎石或卵石
（GB/T 14685-2001）
（JGJ 53-92）
必试：筛分析含泥量
泥块含量
针片状颗粒含量
压碎指标
其他：密度
有害物质含量
坚固性
碱活性检验
含水率
（1）以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组
（2）当质量比较稳定，进料量较大时，可定期检验
（3）一组试样40kg（最大粒径l0mm，16mm、20mm）或80kg（最大粒径31.5mm、40mm）取样部位应均匀分布，在料堆上从五个不同的部位抽取大致相等的试样15份（料堆的顶部、中部、底部）。每份5~40kg，然后缩分到40kg或60kg送试
5
混凝土拌合用水
（JGJ 63-89）
必试：pH值
氯离子含量
其他：不溶物
硫化物含量
（1）取样数量为23L
（2）取样方法：井水、钻孔水和自来水应放水冲洗管道后采集；江湖水应在中心位或水面下500mm处采集
6
轻集料
粗轻集料
（GB/T 17431.1.2-1998）
必试：筛分析
堆积密度
吸水率、
筒压强度
粒型系数
其他：软化系数
有害物质含量
烧失量
（1）以同一品种、同一密度等级每200m3为一验收批，不足200m3也按一批计
（2）试样可以从料堆自上到下不同部位、不同方向任选10点（袋装料应从10袋中抽取）应避免取离析的及面层的材料
（3）初次抽取的试样量应不少于10份，其总料应多于试验用料量的1倍。拌合均匀后，按四分法缩分到试验所需的用料量；轻粗集料为50L（以必试项目计），轻细集料为10L（以必试项目计）
细轻集料
（GB/T 17431.1.2-1998）
必试：筛分析
堆积密度
其他：同上
7
石灰
建筑生石灰
（JC/T 479-1992）
必试：CaO＋MgO含量
未消化残渣含量
其他：CO2含量
产浆量
（1）以同一厂家，同一类别，同一等级不超过100t为一验收批
（2）从不同部位选取，取样点不少于12个，每个点不少于2kg，缩分至9kg
建筑生石灰粉
（JC/T 481-1992）
必试：Ca0＋MgO含量
细度
其他：—
（1）以同一生产厂，同一类别，同一等级不超过100t为一验收批
（2）从本批中随机抽取10袋，每袋样品重量不少于500g，混匀缩分至1kg
建筑消石灰
（JC/T 480-1992）
必试：Ca0＋M四含量
游离水
体积安定性
细度
其他：—
（1）以同一生产厂，同一类别，同一等级不超过100t为一验收批
（2）从本批中随机抽取10袋，从每袋中抽取500g，混匀后缩分至1kg
8
建筑石膏
（GB 9776-88）
必试：细度
凝结时间
其他：抗折强度
标准稠度用水量
（1）以同一生产厂，同等级的石膏200t为一验收批，不足200t也按一批计
（2）样品经四分法缩分至0.2kg送试

序号
材料名称及
相关标准、规范代号
试验项目
组批原则及取样规定
9
砌墙砖和砌块
（1）烧结普通砖
（GB/T 5101-1998）
必试：抗压强度
其他：抗风化
泛霜
石灰爆裂
抗冻
（1）每15万块为一验收批，不足15万块也按一批计
（2）每一验收批随机抽取试样一组（10块）
（2）烧结多孔砖
（GB 13544-2000）
必试：抗压强度
抗折强度
其他：冻融、泛霜
石灰爆裂、吸水率
（1）每3.5~15万块为一验收批，不足3.5万块也按一批计
（2）每一验收批随机抽取试样一组（10块）
（3）烧结空心砖（非承重）空心砌块
（GB 13545-92）
必试：抗压强度（大条
面）
其他：密度、冻融
泛霜、石灰爆裂
吸水率
（1）每3万块为一验收批，不足3万块也按一批计
（2）每一验收批随机抽取试样一组（5块）
（4）非烧结普通砖
（JC 422-1991）
（1996）
必试：抗压强度
抗折强度
其他：抗冻性、吸水率
耐水性
（1）每5万块为一验收批，不足1万块也按一批计
（2）每一验收批随机抽取试样一组（10块）
（5）粉煤灰砖
（JC 239-1991）
（1996）
必试：抗压强度
其他：抗折强度、干燥
收缩
抗冻
（1）每10万块为一验收批，不足10万块也按一批计。
（2）每一验收批随机抽取试样一组（20块）
（6）粉煤灰砌块
（JC 238-1991）
（1996）
必试：抗压强度
其他：密度、碳化
抗冻、干缩
（1）每10万块为一验收批，不足10万块也按一批计。
（2）每一验收批随机抽取试样一组（3块）
（7）蒸压灰砂砖
（GB 11945-1999）
必试：抗压强度
其他：密度、抗冻
（1）10万块为一验收批，不足10万块也按一批计
（2）每一验收批随机抽取试样一组（10块）
（8）蒸压灰砂空心砖
（JC/T 637-1996）
必试：抗压强度
其他：密度、抗冻
（1）每10万块砖为一验收批，不足10万块也按一批计
（2）从外观合格的砖样中，用随机抽取法抽取2组10块（NF砖为2组20块）进行抗压强度试验和抗冻性试验
注：NF为规格代号，尺寸为240mm×115mm×53mm
（9）普通混凝土空心砌块
（GB 8239-1997）
必试：抗压强度（大条面）
其他：抗折强度
密度和空心率、
含水率
吸水率、干燥收缩
软化系数、
抗冻抗压
（1）每1万块为一验收批，不足1万块也按一批计
（2）每一验收批随机抽取试样一组（5块）
（10）轻集料混凝土小型空心砌块
（GB/T 4111-1997）
GB 15229-94
必试：抗压强度
其他：（同上）
（11）蒸压加气混凝土砌块
（GB/T 11968-1997）
必试：立方体抗压强度
干体积密度
其他：干燥收缩、抗冻
性
导热性
（1）同品种、同规格、同等级的砌块，以1000块为一批，不足1000块也为一批。随机抽取50块砌块
（2）从尺寸偏差与外观检验合格的砌块中，随机抽取砌块，制作3组试件进行立方体抗压强度试验，制作3组试件做干体积密度检验

10
钢材
（1）碳素结构钢
（GB 700-88）
必试：拉伸试验（屈服
点、抗拉强度、
伸长率）弯曲试
验
其他：断面收缩率、硬
度、冲击、化学
成分
同一厂别，同一炉罐号、同一规格、同一交货状态每60t为一验收批，不足60t也按一批计。每一验收批取一组试件（拉伸、弯曲各1个）
（2）钢筋混凝土用热轧带肋钢筋
（GB 1499-1998）
（GB 2975-1998）
（GB 2101-89）
（3）钢筋混凝土用热轧光圆钢筋
（GB 13013-91）
（GB 2975-1998）
（GB 2101-89）
（4）钢筋混凝土用余热处理钢筋
（GB 13014-91）
（GB 2975-1998）
（GB 2101-89）
必试：拉伸试验（屈服
点、抗拉强度、
伸长率）弯曲试
验
其他：反向弯曲
化学成分
（1）同一厂别、同一炉罐号、同一规格、同一交货状态，每60t为一验收批，不足60t也按一批计
（2）每一验收批取拉伸试件2个、弯曲试件2个。（在任选的两根钢筋切取）
（5）低碳钢热轧圆盘条
（GB/T 701-1997）
（GB 2975-1998）
（GB/T 2101-89）
必试：拉伸试验（屈服
点、抗拉强度、
伸长率）弯曲试
验
其他：化学成分
（1）同一厂别、同一炉罐号、同一规格、同一交货状态每60t为一验收批，不足60t也按一批计
（2）每一验收批取一组试件，其中拉伸1个、弯曲2个（取自不同盘）
（6）冷轧带肋钢筋
（GB 13788-2000）
（GB 2975-1998）
（GB/T 2101-89）
必试：拉伸试验（屈服
点、抗拉强度、
伸长率）弯曲试
验
其他：松弛率
化学成分
（1）同一牌号、同一外形、同一生产工艺、同一交货状态每60t为一验收批，不足60t也按一批计
（2）每一验批取拉伸试件1个（逐盘），弯曲试件2个（每批），松弛试件1个（定期）
（3）在每（任）盘中的任意一端截去500mm后切取
（7）冷轧扭钢筋
（JC 3046-1998）
（GB 2975-1998）
（GB/T 2101-89）
必试：拉伸试验（屈服
点、抗拉强度、
伸长率）
弯曲试验
重量
节距
厚度
其他：—
（1）同一牌号、同一规格尺寸、同一台轧机、同一台班每10t为一验收批，不足10t也按一批计
（2）每批取弯曲试件1个，拉伸试件2个，重量、节距、厚度各3个
（8）预应力混凝土用钢丝
（GB/T 2103-88）
（GB/T 5223-1995）
必试：抗拉强度
伸长率
弯曲试验
其他：屈服强度
松弛率（每季度
抽验）
（1）同一牌号、同一规格、同一生产工艺制度的钢丝组成，每批重量不大于60t
（2）钢丝的检验应按（GB/T 2103）的规定执
行。在每盘钢丝的两端进行抗拉强度、弯曲和伸长率的试验。屈服强度和松弛率试验每季度抽验一次。每次至少3根
（9）中强度预应力混凝土用钢丝
（YB/T 156-1999）
（GB/T 2103-88）
（GB/T 10120-96）
必试：抗拉强度
伸长率
反复弯曲
其他：非比例极限
（σ0.2）
松弛率（每季
度）
（1）钢丝应成批验收，每批由同一牌号、同一规格、同一强度等级、同一生产工艺制度的钢丝组成。每批重量不大于60t
（2）每盘钢丝的两端取样进行抗拉强度、伸长率、反复弯曲检验
（3）规定非比例伸长应力（σ0.2）和松弛率试验，每季度抽检一次，每次不少于3根
（10）预应力混凝土用钢棒
（GB/T 111-1997）
必试：抗拉强度、伸长
率、平直度
其他：规定非比例伸长
应力、松弛率
（1）钢棒应成批验收，每批由同一牌号、同一外形、同一公称截面尺寸、同一热处理制度加工的钢棒组成
（2）不论交货状态是盘卷或直条，试件均在端部取样，各试验项目取样数量均为1根
（3）批量划分按交货状态和公称直径而定（盘卷：≤13mm，批量为≤5盘）；（直条：≤13mm，批量为≤1000条：＞13mm~＜26mm，批量为≤200条；≥26mm，批量为≤100条）
注：以上批量划分仅适用于必试项目
（11）预应力混凝土用钢绞线
（GB/T 5224-1995）
必试：整根钢绞线的最
大负荷、屈服负
荷、伸长率、松
弛率、尺寸测量
其他：弹性模量
（1）预应力用钢纹线应成批验收，每批由同一牌号、同一规格、同一生产工艺制度的钢绞线组成，每批重量不大于60t
（2）从每批钢纹线中任取3盘，从每盘所选的钢绞线端部正常部位截取一根进行表面质量、直径偏差、捻距和力学性能试验。如每批少于3盘，则应逐盘进行上述检验。屈服和松弛试验每季度抽检一次，每次不少于一根
（12）预应力混凝土用低合金钢丝
（YB/T 038-93）
必试：
① 拔丝用盘条：
抗拉强度
伸长率
冷弯
② 钢丝：
抗拉强度
伸长率
反复弯曲
应力松弛
其他：—
（1）拔丝用盘条：见本条10- （5）（低碳钢热轧圆盘条）
（2）钢丝：
①每批钢丝应由同一牌号、同一形状、同一尺寸、同一交货状态的钢丝组成
②从每批中抽查5%，但不少于5盘进行形状、尺寸和表面检查
③从上述检查合格的钢丝中抽取5%，优质钢抽取10%，不少于3盘，拉伸试验每盘一个（任意端）；不少于5盘，反复弯曲试验每盘一个（任意端去掉500mm后取样）
（13）一般用途低碳钢丝
（GB/T 343-94）
（GB/T 2103-88）
必试：抗拉强度、180°
弯曲试验次数、
伸长率（标距
100mm）
其他：—
（1）每批钢丝应由同一尺寸、同一锌层级别、同一交货状态的钢丝组成
（2）从每批中抽查5%，但不少于5盘进行形状、尺寸和表面检查
（3）从上述检查合格的钢丝中抽取5%，优质钢抽取10%，不少于3盘，拉伸试验、反复弯曲试验每盘各一个（任意端）

11
钢筋连接
焊接：
GB 50204-2002）
（JGJ/T 27-2001）
（JGJ 18-96）

班前焊（可焊性能试验）在工程开工或每批钢筋正式焊接前，应进行现场条件下的焊接性能试验。试验合格后方可正式生产。试件数量及要求见以下：
（1）钢筋电阻点焊
必试：抗拉强度
抗剪强度
弯曲试验
（1）电阻点焊制品
1）钢筋焊接骨架：
①凡钢筋级别、直径及尺寸相同的焊接骨架应视为同一类制品，且每200件为一验收批，一周内不足200件的也按一批计
②试件应从成品中切取，当所切取试件的尺寸小于规定的试件尺寸时，或受力钢筋大于8mm时，可在生产过程中焊接试验网片，从中切取试件
试件尺寸见图：

钢筋焊接试验网片与试件
（a）焊接试验网片简图；（b）钢筋焊点抗剪试件；（c）钢筋焊点拉伸试件
③由几种钢筋直径组合的焊接骨架，应对每种组合做力学性能检验；热轧钢筋焊点，应作抗剪试验，试件数量3件；冷拔低碳钢丝焊点，应作抗剪试验及对较小的钢筋作拉伸试验，试件数量3件
2）钢筋焊接网：
①凡钢筋级别、直径及尺寸相同的焊接骨架应视为同一类制品，每批不应大于30t，或每200件为一验收批，一周内不足 30t或200件的也按一批计
②试件应从成品中切取
③冷轧带肋钢筋或冷拔低碳钢丝焊点应作拉伸试验，试件数量1件，横向试件数量1件；冷轧带肋钢筋焊点应作弯曲试验，纵向试件数量1件，横向试件数量1件；热轧钢筋、冷轧带肋钢筋或冷拔低碳钢丝的焊点应作抗剪试验，试件数量3件
（2）钢筋闪光对焊接头
必试：抗拉强度
弯曲试验
（1）同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一批。当同一台班内，可在一周内累计计算；累计仍不足300个接头，也按一批计
（2）力学性能试验时，试件应从成品中随机切取6个试件．其中3个做拉伸试验，3个做弯曲试验
（3）焊接等长预应力钢筋（包括螺丝杆与钢筋）。可按生产条件作模拟试件
（4）螺丝端杆接头可只做拉伸试验
（5）若当出现试验结果不符合要求时，可随机再取双倍数量试件进行复试
（6）当模拟试件试验结果不符合要求时，复试应从成品中切取，其数量和要求与初试时相同
（3）钢筋电弧焊接头
必试：抗拉强度
（1）工厂焊接条件下：同钢筋级别300个接头为一验收批
（2）在现场安装条件下：每一至二层楼同接头形式、同钢筋级别的接头300个为一验收批。不足300个接头也按一批计
（3）试件应从成品中随机切取3个接头进行拉伸试验
（4）装配式结构节点的焊接接头可按生产条件制造模拟试件
（5）当初试结果不符合要求时应再取6个试件进行复试
（4）钢筋电渣压力焊接头
必试：抗拉强度
（1）一般构筑物中以300个同级别钢筋接头作为一验收批
（2）在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中300个同级别钢筋接头作为一验收批，不足300个接头也按一批计
（3）试件应从成品中随机切取3个接头进行拉伸试验
（4）当初试结果不符合要求时应再取6个试件进行复试
（5）钢筋气压焊接头
必试：抗拉强度
弯曲试验（梁、
板的水平筋连
接）
（1）一般构筑物中以300个接头作为一验收批
（2）在现浇钢筋混凝土房屋结构中，同一楼层中应以300个接头作为一验收批，不足300个接头也按一批计
（3）试件应从成品中随机切取3个接头进行拉伸试验；在梁、板的水平钢筋连接中，应另切取3个试件做弯曲试验
（4）当初试结果不符合要求时应再取6个试件进行复试
（6）预埋件钢筋T形接头
必试：抗拉强度
（1）预埋件钢筋埋弧压力焊，同类型预埋件一周内累计每300件时为一验收批，不足300个接头也按一批计。每批随机切取3个试件做拉伸试验

预埋件T形接头拉伸试件
1-钢板；2-钢筋
（2）当初试结果不符合规定时再取6个试件进行复试
机械连接包括
（1）锥螺纹连接
（2）套筒挤压接头
（3）镦粗直螺纹钢筋接头
（GB 50204-2002）
（JGJ 107-96）
（JGJ 108-96）
（JGJ 109-96）
（JGJ/T 3057-1999）
必试：抗拉强度
（1）工艺检验：在正式施工前，按同批钢筋、同种机械连接形式的接头试件不少于3根，同时对应截取接头试件的母材，进行抗拉强度试验
（2）现场检验：接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同形式、同规格的接头每500个为一验收批。不足500个接头也按一批计。每一验收批必须在工程结构中随机截取3个试件做单向拉伸试验。在现场连续检验10个验收批，其全部单向拉伸试件一次抽样均合格时，验收批接头数量可扩大一倍

12
防水材料
（1）沥青防水卷材
（GB 50207-2002）
（GB 50208-2002）
①石油沥青纸胎油毡、油纸
（GB 326-89）
②石油沥青玻璃纤维胎油毡
（GB/T 14686-93）
③石油沥青玻璃布胎油毡
（JC/T 84-1996）
④铝箔面油毡
（JC/T 504-1992）
（1996）
必试：拉力
耐热度
柔度
不透水性
其他：
（1）以同一生产厂的同一品种、同一等级的产品，每500~1000卷抽4卷，100~499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷作物理性能检验
（2）将试样卷材切除距外层卷头2500mm顺纵向截取600mm的2块全幅卷材送试
（2）高聚物改性沥青防水卷材：
（GB 50207-2002）
（GB 50208-2002）
①改性沥青聚乙烯胎防水卷材
（JC/T 633-1996）
②沥青复合胎柔性防水卷材
（JC/T 690-1998）
③自粘橡胶沥青防水卷材
（JC/T 840-1999）
④弹性体改性沥青防水卷材
（GB 18242-2000）
⑤塑性体改性沥青防水卷材
（GB 18243-2000）
必试：拉力
断裂延伸率
不透水性
柔度
耐热度
（1）同上
（2）将试样卷材切除距外层卷头2500mm后，顺纵向切取l000mm的全幅卷材试样2块。一块作物理性能检验用，另一块备用
（3）合成高分子防水卷材（片材）
（GB 50207-2002）
（GB 50208-2002）
（GB 181731-2000）
①三元乙丙橡胶
②聚氯乙烯防水卷材
（GB 12952-91）
③氯化聚乙烯防水卷材
（GB 12953-91）
④三元丁橡胶防水卷材
（JC/T 645-1996）
必试：断裂拉伸强度
扯断伸长率
不透水性
低温弯折性
其他：粘结性能
（1）同上
（2）将试样卷材切除距外层卷头300mm后顺纵向切取1500mm的全幅卷材2块，一块作物理性能检验用，另一块备用
⑤氯化聚乙烯-橡胶共混防水卷材
（JC/T 684-1997）
必试：拉伸强度
断裂伸长率
直角形撕裂强度
不透水性
脆性温度
其他：热老化保持率
（4）防水涂料
（GB 50207-2002）
（GB 50208-2002）
（GB 3186-82）
①聚氨醋防水涂料
（JC/T 500-1996）
必试：固体含量
拉伸强度
断裂伸长率
不透水性
低温柔度
耐热度（屋面
用）
（1）同一生产厂，以甲组分每5t为一验收批，不足5t也按一批计算。乙组分按产品重量配比相应增加
（2）每一验收批按产品的配比分别取样，甲、乙组分样品总重为2kg
（3）搅拌均匀后的样品，分别装入干燥的样品容器中，样品容器内应留有5%的空隙，密封并作好标志
②溶剂型橡胶沥青防水涂料
（JC/T 852-1999）
必试：固体含量
低温柔性
耐热性
不透水性
其他：粘结性
抗裂性
（1）同一生产厂每5t产品为一验收批，不足5t也按一批计
（2）随机抽取，抽样数应不低于（n是产品的桶数）
（3）从已检的桶内不同部位，取相同量的样品，混合均匀后取两份样品，分别装入样品容器中，样品容器应留有约5%的空隙，盖严，并将样品容器外部擦干净立即作好标志。一份试验用，一份备用
③聚合物乳液建筑防水涂料
（JC/T 864-2000）
必试：固体含量
断裂延伸率
拉伸强度
低温柔性
不透水性
其他：加热伸缩率
干燥时间
同上
④聚合物水泥防水涂料
（JC/T 894-2001）
（GB 12573-1999）
必试：同上
其他：抗渗性（背水
面）
干燥时间
潮湿基面粘结
强度
（1）同一生产厂、同一类型的产品，每10t为一验收批，不足10t也按一批计
（2）产品的液体组分取样同上（2）、（3）项
（3）配套固体组分的抽样按GB 12973-1999中的袋装水泥的规定进行，两组分共取5kg样品
（5）密封材料
（GB 50207-2002）
（GB 50208-2002）
（GB 3186-82）
①建筑石油沥青
（GB 494-1998）
（GB/T 11147-89）
（SH 0146-92）
必试：软化点
针入度
延度
其他：溶解度
蒸发损失
蒸发后针入度
（1）以同一产地．同一品种，同一标号，每20t为一验收批，不足20t也按一批计。每一验收批取样2kg
（2）在料堆上取样时，取样部位应均匀分布，同时应不少于五处，每处取洁净的等量试样共2kg作为检验和留样用
②聚氨酯建筑密封膏
（JC 482-1992）
（1996）
必试：拉伸粘结性
低温柔性
其他：密度
恢复率
（1）同一生产厂、同一等级同一类型的200桶产品为一验收批（包括A组分和配套的B组分）。不足200桶也按一批计。每批抽1组试样，试样量不少于1kg
（2）随机抽取试样，抽样数应不低（n是产品的桶数）
（3）从已初检的桶内不同部位，取相同量的样品，混合均匀后A、B组分各2份分别装入样品容器中，样品容器应留有5%的空隙，盖严，并将样品容器外部擦干净，立即作好标志。一份试验用，一份备用
③聚硫建筑密封膏
（JC 483-1992）
（1996）
必试：拉伸粘结性
低温柔性
其他：密度
恢复率
（1）以同一生产厂、同等级同类型产品每2t为一验收批，不足2t也按一批计。每批随机抽取试样1组，试样量不少于1kg
（2）同上
（3）同上
④丙烯酸酯建筑密封胶
（JC 484-1992）
（1996）
（1）以同一生产厂、同等级的产品，每5t为一验收批，不足5t也按一批计。每批随机抽取试样1组，试样量不少于1kg
（2）同上
（3）同上
⑤聚氯乙烯建筑防水接缝材料
（JC 798-1997）
必试：拉伸粘结性
低温柔性
其他：密度
恢复率
（1）以同一生产厂、同一类型、同一型号的产品，每20t为一验收批，不足20t也按一批计。每一验收批取3个试样（每个试样1kg）其中2个备用，一个送试
（2）同上
（3）同上
⑥建筑防水沥青嵌缝油膏
（JC 207-1996）
必试：耐热性
低温柔性
拉伸粘结性
施工性
（1）以同一生产厂、同一标号的产品每20t为一验收批，不足20t也按一批计
（2）每批随机抽取3件产品，离表皮大约50mm处各取样1kg，装于密封容器内，一份做试验用，另两份留作备用
⑦建筑用硅酮结构密封胶
（GB 16776-1997）
必试：拉伸粘结性
表干时间
邵氏硬度
其他：下垂度
热老化
（1）以同一生产厂、同一类型，同一品种的产品，每5t为一验收批，不足5t也按一批计
（2）随机抽样，抽取量应满足检验需用量（约0.5kg）。从原包装双组分结构胶中抽样后，应立即另行密封包装
⑧硅酮建筑密封胶
（GB/T 14683-93）
（GB 2828-87）
（GB 3186-82）
（GB/T 13477-1992）
必试：挤出性
适用期
表干时间
流动性
拉伸粘结性
其他：密度
低温柔性
热-水循环后拉伸粘结性
浸水光照后拉伸粘结性
拉伸-压缩循环性能
恢复率
（1）单组分产品以同一等级、同一类型的3000支产品为一批，不足3000支产品也作一批。
双组分产品以同一等级、同一类型的200桶产品为一批，不足200桶产品也作一批
（2）抽样数量见下表：
品种
批量
第一次抽样数
第二次抽样数
单组分
≤1200支
3支
3支

1201~3000支
5支
5支
双组分
≤200桶
3桶
5桶
注：双组分产品抽样方法按照GB 3186的规定执行。每组试样数量不少于1.0kg
⑨建筑窗用弹性密封胶
（JC 485-1992）
（GB/T 13477-1992）
必试：挤出性
适用期
表干时间
下垂度
拉伸粘结性能
其他：密度
低温柔性
热-水循环后粘结性能、
拉伸-压缩循环性能
恢复率等
注：因本标准适用于硅酮、改性硅酮、聚硫、聚氨酯、丙烯酸、丁基、丁苯、氯丁等合成高分子材料为基础的弹性密封剂。所以，组批、抽样规则按各系列产品的相应规定执行
（6）高分子防水卷材胶粘剂
（JC 863-2000）
（GB/T 12954-91）
必试：剥离强度
其他：黏度
适用期剪切状态下的粘合性
（1）同一生产厂、同一类型、同一品种的产品、每5t为一验收批，不足5t也按一批计
（2）根据不同的批量，从批中随机抽取下表规定的容器个数，用适当的取样器，从每个容器内（预先搅拌均匀）取的等量的试样。试祥总量约1.0L，并经充分混合，用于各项试验批量大小
（容器个数） 抽取个数（最小值）
2~8 2
9~27 3
28~64 4
65~125 5
126~216 6
217~343 7
344~512 8
513~729 9
730~1000 10
注：试样和试验材料使用前，在试验条件下放置时间应不少于12h
（7）高分子防水材料止水带
（GB 181732-2002）
必试：拉伸强度、扯断伸长率
橡胶与金属粘合（用于有钢边的止水带）
其他：防霉性能
（1）以同一生产厂、同月生产、同标记的产品为一验收批
（2）在外观检验合格的样品中随时抽取足够的试样，进行物理检验
（8）水泥基渗透结晶型防水材料
（GB 18445-2001）
必试：
（1）受检涂料的性能：
凝结时间、强度（抗折、抗压）
湿基面粘结强度、抗渗压力
（2）掺防水剂混凝土的性能：
抗压强度比、凝结时间差
渗透压力比、泌水率比
其他：—
（1）以同一类型、同一型号的产品每50t为一验收批，不足50t的也按一批计
（2）从10袋以上或10桶以上随机取样。水泥基结晶型防水涂料共取样10kg，水泥基渗透结晶型防水剂每次取样量不少于0.2t水泥所需的外加剂量。取样后应充分拌合均匀。一分为二，一份按标准进行试验，另一份密封保存一年，以备复验或仲裁用
（9）油毡瓦
（JC/T 503-1992）
（1996）
必试：耐热度
柔度
拉力
其他：—
（1）以同一生产厂，同一等级的产品，每500捆为一验收批，不足500捆也按一批计
（2）从外观，重量和规格尺寸允许偏差合格的油毡瓦中任取2片试件进行物理性能试验
（10）烧结瓦
（JC 709-1998）
必试：抗弯曲性能、吸水率
其他：抗渗性能、
耐急冷急热性
变形、裂纹、石灰爆裂等
（1）同类别、同规格、同色号、同等级的瓦，每10000~35000件为一检验批。不足该数量时，也按一批计
（2）每检验批随机抽取试样一组（整体瓦三件）
（11）混凝土平瓦
（JC 746-1999）
必试：吸水率、抗渗性能、承载力
其他：抗冻性能
（1）试样应随机抽取。
（2）试样数量见下表：
检验
项目
检验批量，块
2000~
50000
50001~
100000
100001~
150000
＞150000
试样数量
承载力
7
7
7
10
吸水率
3
5
8
10
抗渗性
3
5
8
10

13
混凝土外加剂
（GB 8087-1999）
必试
（1）掺量大于1%（含1%）的同品种、同一编号的外加剂，每100t为一验收批，不足100t也按一批计。掺量不小于1%的同品种、同一编号的外加剂，每50t为一验收批，不足50t也按一批计
（2）从不少于三个点取等量样品混匀
（3）取样数量，不少于0.5t水泥所需量
（1）普通减水剂
钢筋锈蚀，28d抗压强度比，减水率
（2）高效减水剂
