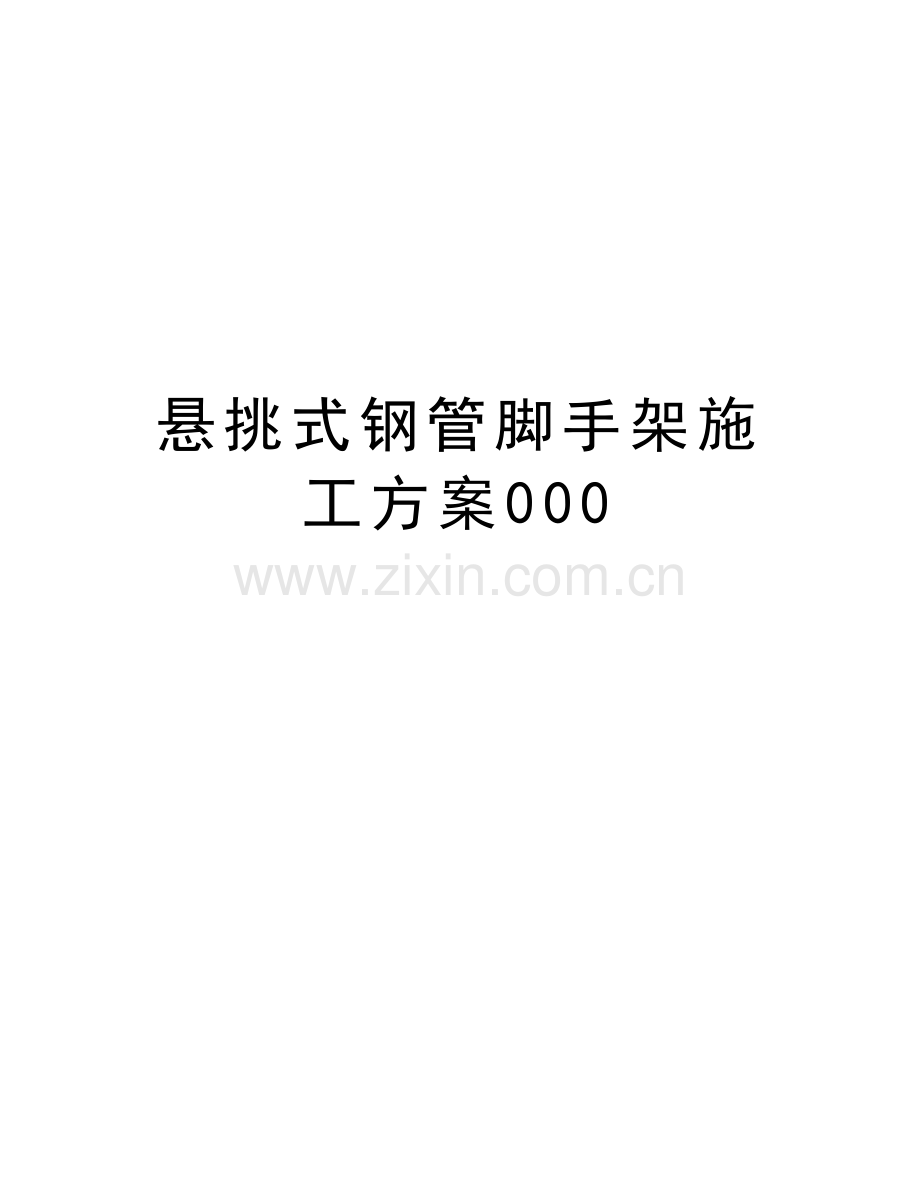

悬挑式钢管脚手架施工方案000教程文件.doc

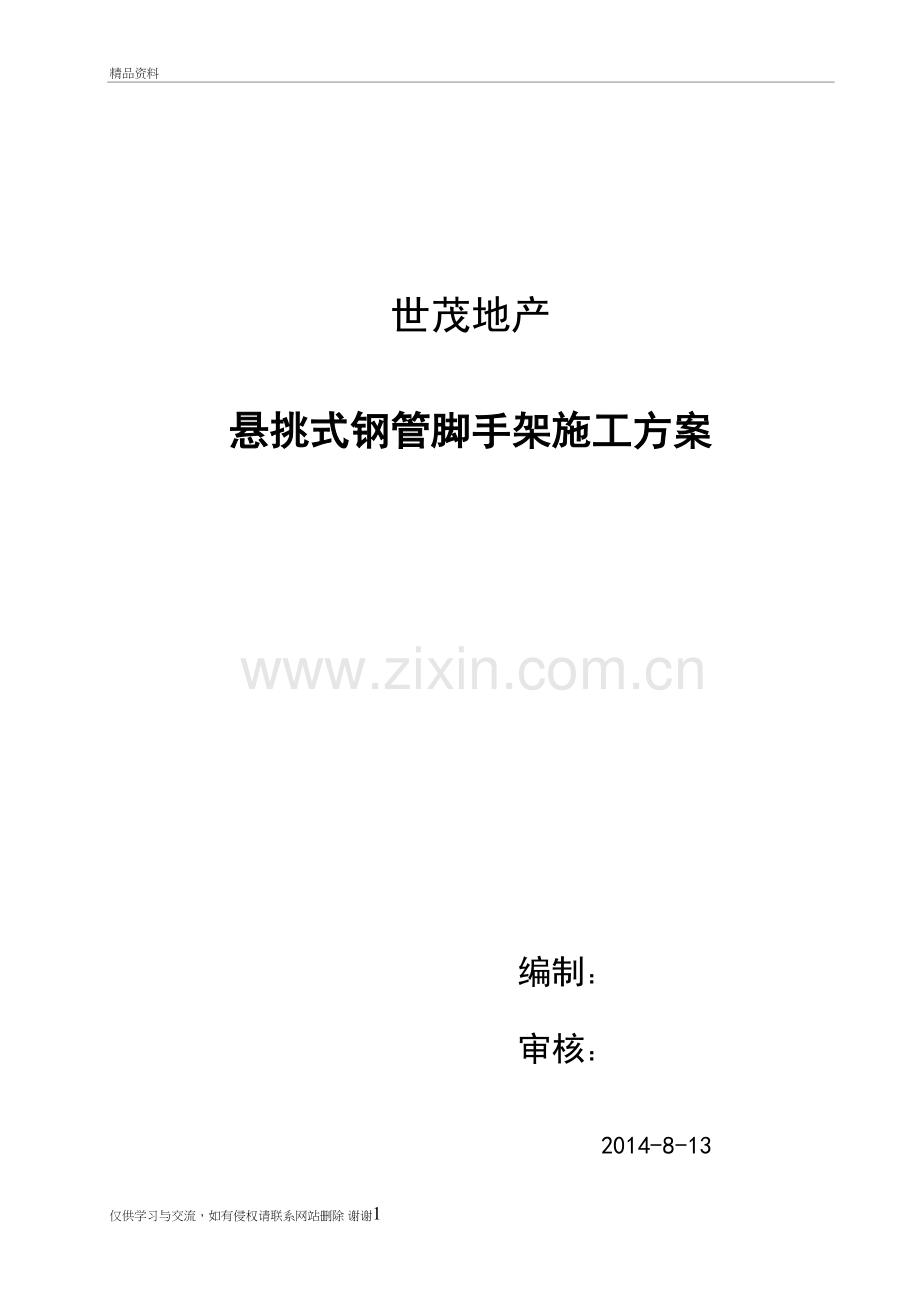

悬挑式钢管脚手架施工方案000精品资料世茂地产悬挑式钢管脚手架施工方案编制： 审核： 2014-8-13 目录第一章、工程概况4第二章、编制依据4第三章、材料及要求4第四章、外脚手架构造 5第五章、脚手架的搭设 8第六章、脚手架的拆除10第七章、安全措施及要求11第八章、脚手架的设计计算11第一章 工程概况本工程位于沈阳市沈河区青年大街文化路交汇处，为世茂地产12#、7#、11#、楼建筑地上层数 层，安装面积约 ,建筑物总高度168.00M，为住宅。本工程外脚手架搭设拟采用悬挑式钢管脚手架，同时采用钢丝绳卸荷。脚手架沿高度方向采用一次沿四周满搭设的方式，从女儿墙地面开始进行外挑架搭设。 第二章 编制依据1、JGJ130-2001建筑施工扣件式钢管脚手架安全规范 2、施工图纸第三章 材料及要求1、本工程外檐维护采用悬挑架。悬挑梁的钢梁采用14#工字钢（工字钢）制作，其长宽比值 2：13：1，外伸尺寸（外挑）约3m左右。工字钢外伸部分端头上面焊高200mm的钢管，其内径比脚手管外径大1.5mm为宜。脚手板采用松木脚手板，每块重量未超过30kg，长度4m，宽度25-28cm，厚度50mm左右。连接构件采用铸铁制作的扣件，其材质应符合现行国家标准的有关规定。2、作业条件按有关规定对钢管、扣件、脚手板等材料进行检查验收。不合格的构、配件不得使用，经检查合格的配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。搭设的位置场地应清理、平整。三、外檐挑架的搭设工字钢梁安装，均应设为间距1.5m一根，选用20元钢作预埋U型螺丝，按预埋U型螺丝的位置，放置好工字钢，外挑尺寸应一致为3m。首先用8厚自制钢盖压板，然后拧上螺丝2个，使工字钢牢固可靠，工字钢设置齐后安装立管，第一根立管用拉接管与柱子拉接牢固，逐个安装，然后安装扫地杆和大横杆，步距为1.8m左右，大横杆同一排水平偏差不大于该脚手架总长的1/300，且不大于100cm。脚手板应在工字钢层通铺一层，不得出现探头板现象。在工字钢层设置一道安全平网，外檐外立杆内侧均通设一道安全密目立网，以防止施工时向下掉物伤人。悬挑架子与建筑物采用每层连接的方法，另外，为保证架子稳定，应设置一道钢丝绳与建筑物连接。型号 高脚 宽腰 厚 理重14# 140*88*6 20.513/四、拆除1、拆除前应召集有关人员对工程进行全面的检查，确立不需要脚手架时，方可进行拆除。2、拆除前应进行安全技术交底。3、拆除脚手架应进行安全警戒维护。4、拆除脚手架前，应将脚手架上的遗留材料，杂物等清理干净。5、拆除脚手架时应做到一步一清，一杆一清。所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。6、所有的脚手板应自外向里竖向搬运，以防脚手板和垃圾物以高处坠落伤人。7、拆下的杆件与配件，应随时整理，检查，按品种，分规格，堆放整齐，妥善保管。8、拆下脚手架时，要加强对成品保护，以防损坏门窗玻璃及外墙饰面。9、每天拆架下班时，不应留下安全隐患。五、安全技术措施1、搭设或拆除脚手架时，必须划出安全区，设警戒标志，并应有专人负责，阻止无关人员靠近。2、脚手架搭设人员，必须持证上岗，并定期进行检查，凡患有高血压、贫血病，心脏病及其它不适于不高空作业者，一律不得上脚手架操作。3、搭设、拆除脚手架人员必须戴安全帽，安全带，使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口和袋口要扎牢。4、拆下的零部件要装入袋子里，用吊篮或卷扬机送下，拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。（可利用滑轮缓缓下运，利用塔吊吊运）。5、搭设脚手架起步时，应设临时剪刀撑及临时抛撑，搭设中要随时按规定做好脚手架与主体拉撑工作，铺好脚手板，固定好挡脚杆和防护挡杆，拉好安全网。6、当遇六级及六级以上大风和雾、雨、雪天气时，应停止脚手架搭设与拆除工作。雨雪后上架作业，应有防滑措施，并应扫除积雪。7、操作层上的施工荷载应符合设计要求，不得超载；不得将模板支撑，缆风绳，泵送混凝土及砂浆的输送管等固定脚手架上，严禁任意悬挂起重设备。8、不准在脚手架上堆放施工多余的材料，以确保脚手架的畅通及安全。9、在脚手架使用期间，严禁任意拆除主节点处的纵横向水平杆，纵横向扫地杆，连墙杆、支撑、栏杆、挡脚板。要拆除上述杆件均应采取安全措施，并报项目经理或施工员批准。10、在脚手架上作电，气焊作业时，必须有防火措施和专人看守，防止火星和切割物溅落（如室内已装饰要关好窗口；窗口没有关好的派专人看守）。11、脚手架设防雷装置，脚手架每隔50米设一处接地，其最远点到接触脚手架上电阻不得超过10欧。第四章 外脚手架构造1、平面布置：附图1立杆纵向间距1500mm，横向间距1200mm、900mm，内排立杆距离建筑物的距离为300mm。立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏。且立杆的直接头应相互错开500mm长，其接头距离纵向水平杆的距离不大于步距的1/3。2、立面布置：附图2纵向水平杆步距1800mm，上下横杆的接长位置错开布置，错开距离不小于纵距的1/3，扶手杆水平设置于每步架0.9m高处。剪刀撑要求满设，并沿高连续布置，斜杆与立杆接触部位均用旋转扣件扣紧，其与水平杆的夹角为55，剪刀撑的节点应在同一水平和垂直线上，其接长必须采用搭接，搭接长度不小于1000mm，用三个旋转扣件，除在两头与立杆和大横杆连接外，中间还增加24个节点。立杆和大横杆交点处一定设小横杆。3、纵向水平杆的构造纵向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆采用对接扣件连接，符合下列规定：纵向水平杆的对接扣件交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。4、横向水平杆的构造主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度为150mm。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的750mm。5、立杆的构造悬挑立杆必须放在悬挑型钢上的短钢筋上.脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。立杆必须用连墙杆与建筑物可靠连接。立杆除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接应符合下列规定：立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步矩的1/3。搭接长度不应小于1m，应采用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。6、连墙杆为了增强脚手架的侧向刚度及稳定性，在外脚手架于建筑物之间设置连接杆。连墙杆用短钢管制成，长度约500800mm，一端用扣件固定于脚手架的立杆上，另一端与预埋在建筑物中的钢管相连。连接杆每层设置一次，水平间距4.5m，上下错开，成菱形布置。连接杆尽可能设置在立杆与大、小横杆的连接处，与脚手架架体垂直，如在规定的位置上设置有困难，应在邻近点补足。7、节点构造（见附图）1、悬挑转角处构造第五章 脚手架的搭设1施工准备技术人员应熟悉上部图纸，熟悉各个部位及高度的结构变化，项目部应组织必要的物料进场，其中包括14#工字钢、483.5mm钢管、对接卡口、直角扣件、旋转扣件和安全网等，以备外脚手架搭设使用；有关作业班组应组织足够的作业人员，准备外脚手架的搭设；同时在施工前，应当组织有关技术人员和安质人员对作业班组进行作业前技术、安全交底。架子工必须具备国家标准特种作业人员安全技术考核管理规则的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。 3外脚手架的搭设顺序外脚手架的搭设应严格遵循以下顺序：铺悬挑钢梁摆放扫地杆逐根树立立杆并与扫地杆扣紧装扫地小横杆并与立杆和扫地杆扣紧装第一步大横杆并与各立杆扣紧安第一步小横杆安第二步大横杆安第三、四步大横杆和小横杆安连墙杆接立杆。4、脚手架的搭设注意事项：按照规定的构造方案和尺寸进行搭设；及时与结构拉结或临时支顶，以确保搭设过程的安全；拧紧扣件（拧紧程度要适当）；有变形的杆件和不合格的扣件（有长度、扣接不紧等）不能使用；搭设工人必须佩挂安全带；随时校正杆件的垂直和偏差避免偏差过大；没有完成的脚手架，在每日收工时，一定要确保架子稳定，以发生意外；5、附属结构搭设1）安全网脚手架的外侧要满挂安全立网，立网的下口与立杆或建筑物要牢固的扎结，固定点的间距应不大于50cm，下边沿设挡脚板，上下两网之间的拼接要严密。立网平网与施工作业面边沿的最大间缝不得10cm。2）脚手板脚手板采用钢笆片8钢筋焊接制作，宽为1.05米，要求作业层封闭及以下两步封闭，钢笆片铺放后要求用细铁线与大横杆绑扎固定。脚手架底层除满铺一层钢笆片外，还需再满铺一层旧木枋封闭，用14的钢筋固定。3）挡脚板采用5厚木胶合板制作，宽180外侧面刷红白相间（500）油漆，每三步一道，设在立杆内侧、安全网外侧。4）、防护棚悬挑外架在底层位置沿建筑物四周搭设双层防护棚，应外高内低，与水平面成15角，挑出外架宽3.0m。5）卸料平台卸料平台挑出外架宽2.5m，长4m，位置根据实际需要确定，但上下位置必须错开。采用工字钢定型平台，保证整体受力。在纵向工字钢上捆绑木枋，木枋须布置均匀，最后在木枋上铺板。平台四周必须设置防护栏杆和挡脚板，栏杆高度为1.2米，栏杆用钢管搭设，在栏杆内侧绑设防护栏板，防护栏板必须绑设牢固，防止碰落。在上一层预埋钢管，用钢丝绳斜拉牢固。平台口处必须设置安全标志及使用要求，严禁乱堆放，严禁超载。6）斜道搭设上人斜道采用之字形斜道，坡度为1：3，宽度为1.10m，斜道脚手板应踏步铺设严密，转弯处搭设休息平台，宽度不小于1.2m，护栏高度1.2m。斜道设置在便于人员通行的脚手架外侧。用安全网封闭，外设挡脚板，通道两侧设置剪刀撑，进出口搭设防护棚，并悬挂标志牌。7) 天井部分按外围脚手架构造搭设，立杆纵向间距1500mm，横向间距900mm，每三层设置一道安全平网。8）预埋件的埋设第六章 脚手架的拆除脚手架使用完毕后立即拆除，在脚手架拆除前应作好以下工作：1、对脚手架进行安全检查，确认不存在严重隐患。如存在影响拆除脚手架安全的隐患，应先对脚手架进行修整和加固，以保证脚手架在拆除过程中不发生危险；2、在拆除脚手架时，应先清除脚手板（或竹笆板）上的垃圾杂物，清除时严禁高空向下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的要集中装入容器内运下。3、脚手架在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，脚手架上的水平运输、人员组织，指挥联络的方法和用语，拆除的安全措施和警戒区域；4、严格遵循拆除顺序，由上而下、后搭者先拆、先搭者后拆，同一部位拆除顺序是：栏杆脚手板剪刀撑大横杆小横杆立杆。5、外脚手架的拆除一般严禁在垂直方向上同时作业，因此要事先做好其他垂直方向工作的安排；6、拆除脚手架时，下部的出入口必须停止使用，对此除监护人员要特别注意外，还应在出入口处设置明显的停用标志和围栏，此装置必须内外双面都加以设置；7、在拆除的脚手架周围，于坠落范围明显“禁止入内”字样的标志，并有专人监护，以保证拆脚手架时无其他人员入内；8、对于拆除脚手架用的垂直运输设备要用滑轮和绳索运送或塔吊配合，严禁乱扔乱抛，并对操作人员和使用人员进行交底，规定联络用语和方法，明确职责，以保证脚手架拆除时其垂直运输设备能安全运转；9、拆下的脚手架钢管、扣件及其他材料运至地面后，应及时清理，将合格的，需要整修后重复使用的和应报废的加以区分，按规格堆放。对合格件应及时进行保养，保养后送仓库保管以备今后使用；10、本工程脚手架拆除时遇大风、大雨、大雾天应停止作业；11、拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿。12、脚手架拆除过程中，不中途换人，如必须换人，则应该在安全技术交底中交代清楚。第七章 安全措施及要求1、所有操作人员应持证上岗，操作人员进入现场后，应做好进场三级教育，并做好会议记录，进行详细的安全技术交底。2、每一楼层外架搭设完毕后，必须验收合格后方可使用。3、防雷击接地措施，采用430镀锌扁铁与本建筑结构的四角避雷接地网焊接，其电阻不得大于要求的1Q。4、高空作业要正确使用“三保”遇六级以上大风时，应停止高空作业。雨后作业应待脚手架上雨水吹干后进行，防止滑落。5、及时收集气象资料，并通知全体施工人员，便于安排工作和进一步采取措施。6、焊接作业时，要注意防火，遇风时，应设置挡风板，避免火花飞溅。7、外架上不得堆放钢筋，模板等材料。8、脚手架拆除程序与安装程序相反，拆除时，先将脚手架板逐一传递至楼层或转料平台上，再按步骤拆除，拆除步骤为横杆立杆剪刀撑，拆除时，严禁乱丢及高空坠物。9、架子工作业时，必须佩带好安全帽、系好安全带，严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业，工具及零件应放在工具包内，服从指挥，集中思想、相互配合，拆除下来的材料不乱抛、乱扔。脚手架作业下方不准站人，架子工不准在脚手架上打闹、嬉笑。10、在靠近电源处拆除脚手架时，必须将电源先切断或严密防护，必要时变更位置后方可进行作业，不允许将电源线拉在脚手架上，以防止漏电伤人。11、不在脚手架上附装机械设备，悬挑平台拉缆风绳及搭（接）卸料槽（斗）等。第八章 脚手架的设计计算初步设计立杆横距b=1.2m，立杆纵距l=1.50m，内立杆距建筑物墙外皮距离b1=0.30m；脚手架步距h=1.80m。同时铺钢筋网片式脚手板层数为2层，同时进行施工层数为1层。脚手架与建筑主体结构连接点的布置，其竖向间距H1=2h=21.80=3.6m，水平距离L1=3l=31.50=4.5m，钢管为483.5。根据卸荷位置，外架一次搭设最大高度为18.0m。1、荷载计算恒载：脚手架结构自重（包括立杆、纵向水平杆、横线水平杆、剪刀撑、横向斜撑和扣件等自重）：当纵距为1.5m，步距为1.8m时每米立杆结构自重标准值：gk=0.1248KN/m。NG1K=18.0m0.1248KN/m=2.25KN， 构配件自重（包括脚手板、栏杆、挡脚板、安全网等）：查表得：NG2K=1.7152=0.86KN 活载施工荷载：QK=3.0KN/m2，查手册表4-3-18得：NQK=6.32=3.15KN风荷载：k=0.7zzs0式中：k风荷载标准值（KN/m2）， z风振系数，取1.0；z风压高度变化系数，地面高度为60m，取值为1.46。s脚手架风荷载体型系数，对全封闭脚手S=1.3，=0.092.为按脚手架情况确定的挡风系数，所以s=1.30.092=0.120。0基本风压（KN/m2），该地区取0.7 KN/m2。k=0.711.550.120.7=0.09 KN/m2。2、脚手架搭允许设高度计算脚手架搭设理论高度Hs ：Hs= ，其中fcm=kf-MW/Wk考虑脚手架工作条件的结构抗力调整系数，可取0.725。f钢材的抗压强度设计值，采用205N/m2；A立杆毛截面积，取489mm2；轴心受压构件的稳定系数，应根据长细比查表得：=0.243；长细比，=l0/i=h15.8=1.5180015.8=170.8； Mw所计算立杆的风荷载设计值：=0.07KNmfcm考虑风荷载后钢材的抗压强度设计值。fcm= kf-MW/W=0.7250.205-0.07/5.08=0.135Hs=62.84m最大允许搭设高度H=47.82m3、悬挑钢梁及钢丝绳卸荷计算：钢丝绳每跨斜拉，间距1.5m，工字钢每跨悬挑，间距1.5m。计算简图如下图：先计算架子每一个卸荷段荷载设计值：按高度为18.0m。N=1.2(NGIK+NG2K)+1.4NQK=1.2(2.25+0.86)+1.43.15=8.14KN。求每个吊点所承受的荷载，吊索拉力及吊点位置小横杆所受压力。所卸荷载，宜考虑架子全部荷载由卸荷点承受，这样即使架子要下塌，钢丝绳也能把它吊起来。实际架子处于被吊状态，这是很安全的。每个斜拉点由两根钢丝绳承担。每个吊点所受荷载P1按下式计算：P1=NKx式中K1荷载不均匀系数，取1.5。P1=8.141.5=12.21KN因为C点没有垂直反力，因此A、B两点斜拉钢丝绳的垂直分力与该点作用荷载P1相等。TAO=1.02P1=12.45KN，单独考虑使用工字钢也必须安全，由平衡条件可知道：P30.5=12.210.3+12.211.5P41.25P3+3P4=43.52P3+P4=P1+P2P3=6.7KN；P4=12.3KN（3）验算工字钢及钢丝绳的抗拉强度工字钢计算：支座处的弯矩及剪力为：MC=0.5(12.210.302+12.211.32)=10.87KNm，NC=12.21KN抗弯强度验算：选择I14号工字钢。，=136.26205N/mm2，满足要求抗剪强度验算：=N/mm2，满足要求。扰度验算：=，扰度满足要求。钢丝绳计算：按下列公式 Px，式中：Pg钢丝绳计算拉力，Px= TAO=12.45KN；PG钢丝绳的钢丝破断拉力总和（KN）；a考虑钢丝受力不均匀的钢丝坡断拉力换算系数，取0.85；K钢丝绳使用安全系数，取8。若采用619纲丝绳：=812.45/0.85=117.18KN选用14的钢丝绳，抗拉强度极限1400MPa，Pg=211.8117.18KN。安全。（4）预埋吊环根据混凝土结构设计规范（GBJ10-89）第7.9.8的规定，吊环多采用级钢筋制作，严禁使用冷加工钢筋，吊环埋入深度不应小于30d（钢筋直径），并应焊接或绑扎勾住结构钢筋。每个吊环可按两个截面计算，吊环拉应力不应大于50N/mm2。吊筋面积Ag=138.7mm2。型钢梁箍环面积Ag=272.0mm2。选20，则Ag=314272.00mm2。安全。（5）扣件抗滑承载能力每个扣件承载能力设计值为8KN。吊点处，水平方向分力最大分力为3.63KN，采用双扣件就满足要求了。垂直方向分力为13.87KN，采用两个扣件显然已够。为防止大横杆被钢丝绳兜起沿立杆向上滑移，采用附加立杆。每个节点共有5个扣件抵抗向上滑移，能保证大横杆不沿立杆向上滑移。4、连墙杆计算稳定性验算：由风荷载产生的连墙杆的轴向力设计值为：Nw=1.3kAw=1.321.831.50.09=1.89KN连墙杆轴向力设计值按下列公式计算：Nl=Nw+3=1.89+3=4.89连墙杆计算长度，按最不利考虑为：l0=立杆横距+内立杆距外墙的距离=1.00+0.30=1.3m。=l0/i=1300/15.8=82.3，根据查表得=0.718。N/mm2连墙杆抗滑验算：根据Nl=4.89KN8KN满足抗滑要求。5、脚手架立杆稳定性验算确定材料强度附加分项系数：m 因组合风荷载取m =1.5607计算轴心力设计值：N n用于结构时：N=1.2NK+0.851.4NQIK =1.2(NGK+NQK) i=1=1.2(4.74+2.43)=8.60KN用于装修时：N=1.2(NGK+NQK)=1.2(5.58+3.24)=10.58KN计算风荷载弯矩: 0.851.4qnkhw2MW = =0.12qnkh2 10 =0.120.5881.82=0.229KN.M确定稳定第数： h 1.501.8 由表查得=1.50 则 = = = 170.88 i 0.0158由表查得=0.223 验算稳定： N MW fc0.9（ + ） A W m fc 0.205= = 0.146（KN/mm2） 0.9m 0.91.5607 8.6 229用于结构作业时： + =0.1250.146（KN/mm2） 0.223489 5000 10.58 229 用于装修作业时： + =0.1430.146（KN/mm2）合要求。 0.223489 5000不组合风荷载时: 不考虑可变荷载的组合系数0.85 n N 1.2Nk+1.4NQiK i=1 9.09用于结构作业时: = =0.0830.146（KN/mm2） A 0.223489 0.223489 n N 1.2Nk+1.4NQiK i=1 11.23用于装修作业时: = =0.1030.146（KN/mm2） A A 0.223489脚手架的整体稳性符合要求。6、横向水平杆验算小横杆强度验算：最不利荷载组合条件下的计算简图如下：因为q恒所占比重较小，因此可偏安全简化，按下式计算Mmax：=q=1.2(GKC+gK)+1.4KQQMC式中GK脚手板自重，查表得, GK=0.35KN/m2；C小横杆间距，C=0.75；gK钢管单位长度的自重，查表得，gK=38.4N/m；KQ施工活荷载不均匀分布系数，一般取KQ=1.2；QM施工荷载标准值，取3.0KN/m2；q=1.2(3500.75+38.4)+1.41.230000.75=4141N/m；Mmax=41411.22/8=731.9Nm验算抗弯强度：式中：W小横杆钢管净截面抵抗矩，由钢管规格483.5，查表得W=5080mm3。所以：205N/mm2安全。小横杆挠度计算扰度按下式进行近似计算，可偏于安全：式中，E、I为钢管材料弹性模量和钢管截面惯性矩，查表得：E=2.06105N/mm2，I=121900mm2，b为小横杆跨度，为1200mm。2.46mm1/1501050=7mm小横杆挠度满足要求。扣件抗滑验算小横杆支座处的剪力为：V=4141N/m1.2m2=2.48KN8KN每个扣件抗滑按8KN进行验算。7、纵向水平杆验算纵向水平杆强度计算可近似按下图进行计算：按三跨连续梁计算。图中F1为小横杆与大横杆交点处支座反力的最大值。F1=bq/2=1.0541412=2070N因为活荷载约占90%，因此可近似全按活荷载考虑：Mmax=0.213FL=0.21320701.50=661.4Nm130.2f=205N/mm2安全。大横杆挠度验算=1/3211/150挠度满足要求。扣件抗滑验算抗滑最大力为：2070N2=4.14KN8KN。满足抗滑要求。仅供学习与交流，如有侵权请联系网站删除 谢谢21
