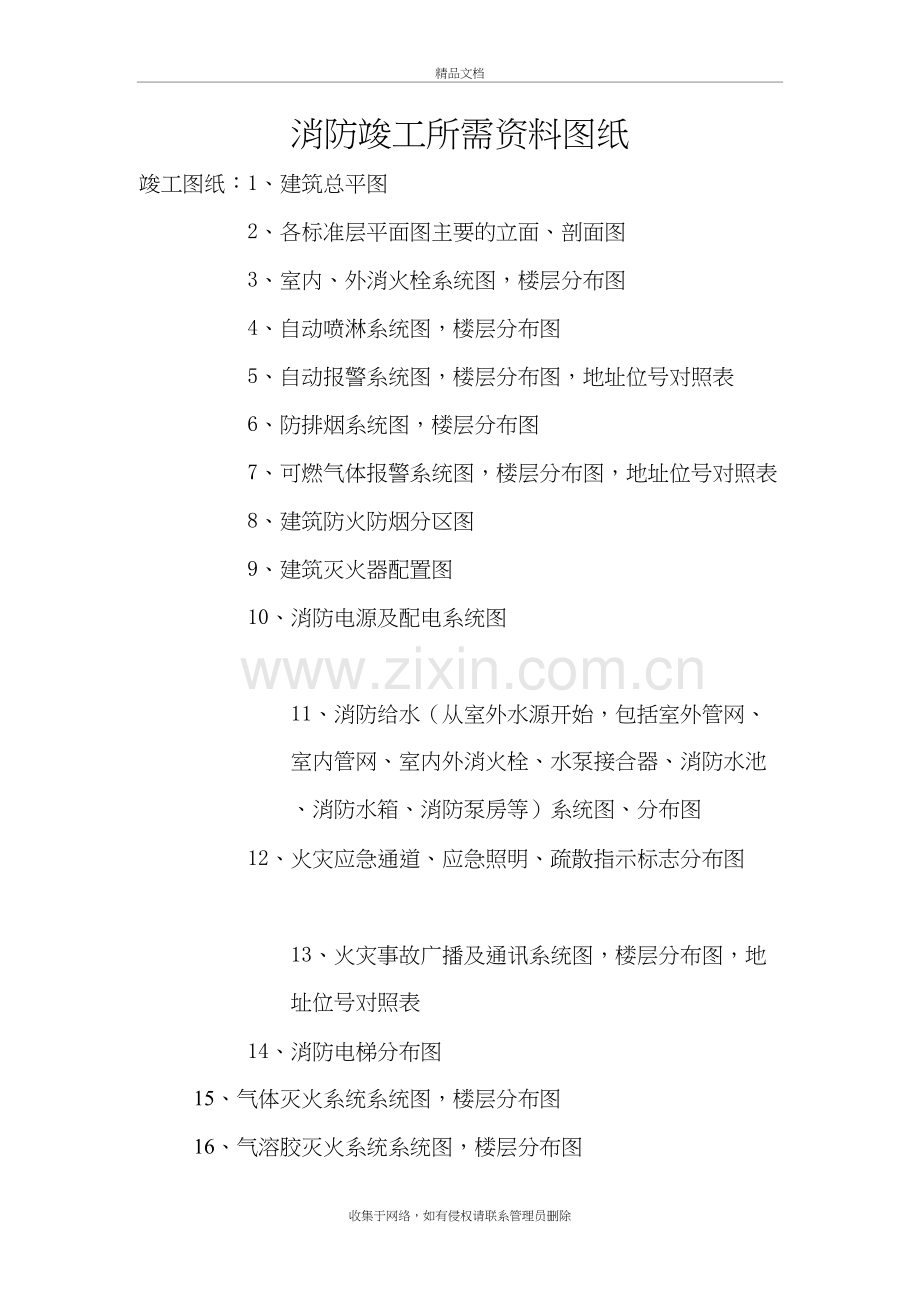

消防竣工所需资料图纸

精品文档
消防竣工所需资料图纸
竣工图纸：1、建筑总平图
2、各标准层平面图主要的立面、剖面图
3、室内、外消火栓系统图，楼层分布图
4、自动喷淋系统图，楼层分布图
5、自动报警系统图，楼层分布图，地址位号对照表
6、防排烟系统图，楼层分布图
7、可燃气体报警系统图，楼层分布图，地址位号对照表
8、建筑防火防烟分区图
9、建筑灭火器配置图
10、消防电源及配电系统图
11、消防给水（从室外水源开始，包括室外管网、室内管网、室内外消火栓、水泵接合器、消防水池、消防水箱、消防泵房等）系统图、分布图
12、火灾应急通道、应急照明、疏散指示标志分布图
13、火灾事故广播及通讯系统图，楼层分布图，地址位号对照表
14、消防电梯分布图
15、气体灭火系统系统图，楼层分布图
16、气溶胶灭火系统系统图，楼层分布图
竣工资料：1、开工报告、竣工报告、材料报验单及清单、材料合格证及检验报告、隐蔽工程验收记录、室内线管、线槽敷设检验批验收记录
2、自动喷水灭火系统：
①自动喷水灭火系统试压资料记录
②自动喷水灭火系统管网冲洗记录
③自动喷水系统联动试验记录
④自动喷水灭火系统验收记录
3、火灾自动报进系统：
①火灾自动报警系统调试报告
②火灾自动报警系统竣工表
4、可燃气体报警系统：
①可燃气体报警系统调试报告
②可燃气体报警系统竣工表
5、消火栓及消防给水系统
①消火栓及消防给水系统试压资料记录
②消火栓及消防给水系统管网冲洗记录
③消火栓及消防给水系统联动试验记录
④消火栓及消防给水系统验收记录
6、气体灭火系统
①气体灭火系统施工记录（灭火剂贮存器检查记录；气体灭火系统选择阀、液体单向阀、高压软管、气体单向阀、组合分配系统集流实验记录；灭火剂输送管网试验记录）
②隐蔽工程中间验收记录
③气体灭火系统调试报告
7、消防所有产品的有效文件（产品合格证粘贴单、出厂实验报告、检验报告、认证书、出厂质量证明，单位资质一份，设备使用说明书等）和供货证明
产品有：感烟探测器、感温探测器、可燃气体探测器、线型光束感烟探测器反射器、手动报警按钮、消火栓报警按钮、声光报警按钮、信号模块、控制模块、双输入双输出模块、端子箱、电话分机、消防电话模块、消防电话主机、消防广播功放盘、CD录放盘、消防广播分配盘、多线联动控制盘、报警联动一体机、消防报警备用电源、正压防护装置、机械排烟装置、灭火器、防火门、应急照明灯具、疏散指示标志、信号蝶阀、水流指示器、湿式 报警装置、消防喷淋泵、稳压泵、喷淋头、消火栓、水龙带、枪头、消火栓箱等。
8、建筑内装材料的防火有效文件、合格证、供货证明。
