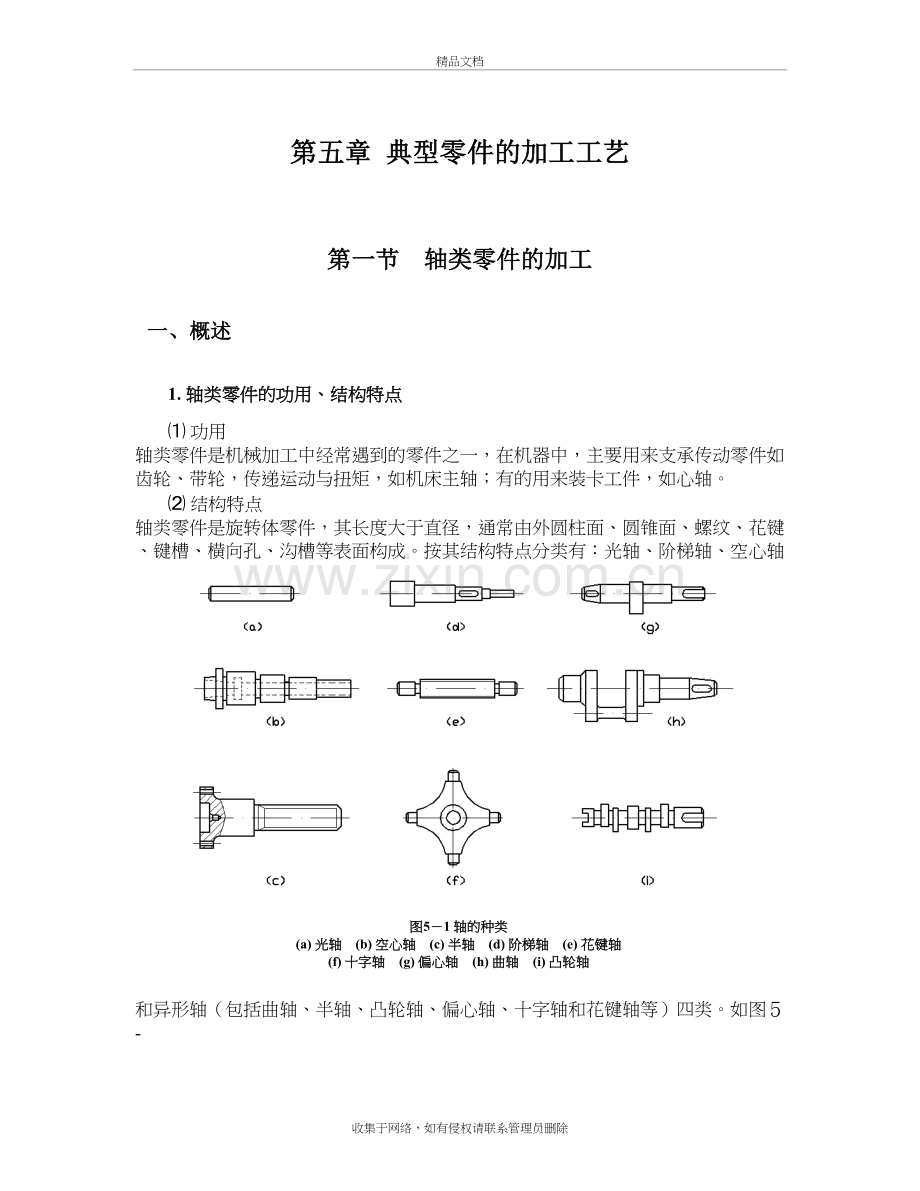

典型零件的加工工艺精品文档第五章 典型零件的加工工艺第一节 轴类零件的加工 一、概述1. 轴类零件的功用、结构特点 功用 轴类零件是机械加工中经常遇到的零件之一，在机器中，主要用来支承传动零件如齿轮、带轮，传递运动与扭矩，如机床主轴；有的用来装卡工件，如心轴。图51 轴的种类(a) 光轴 (b) 空心轴 (c) 半轴 (d) 阶梯轴 (e) 花键轴(f) 十字轴 (g) 偏心轴 (h) 曲轴 (i) 凸轮轴 结构特点 轴类零件是旋转体零件，其长度大于直径，通常由外圆柱面、圆锥面、螺纹、花键、键槽、横向孔、沟槽等表面构成。按其结构特点分类有：光轴、阶梯轴、空心轴和异形轴（包括曲轴、半轴、凸轮轴、偏心轴、十字轴和花键轴等）四类。如图-1所示。若按轴的长度和直径的比例来分，又可分为刚性轴（L/d12）和挠性轴（L/d12）两类。2. 轴类零件的主要技术要求 加工精度 尺寸精度 轴类零件的主要表面常为两类：一类是与轴承的内圈配合的外圆轴颈，即支承轴颈，用于确定轴的位置并支承轴，尺寸精度要求较高，通常为IT 5IT7；另一类为与各类传动件配合的轴颈，即配合轴颈，其精度稍低，常为IT6IT9。 形状精度 主要指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。其误差一般应限制在尺寸公差范围内，对于精密轴，需在零件图上另行规定其几何形状精度。 相互位置精度 包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。 表面粗糙度 轴的加工表面都有粗糙度的要求，一般根据加工的可能性和经济性来确定。支承轴颈常为0.21.6m，传动件配合轴颈为0.43.2m。3. 轴类零件的材料、毛坯及热处理 轴类零件材料 常用45钢，精度较高的轴可选用40Cr、轴承钢GCr15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20CrMnTi、20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。 轴类毛坯 常用圆棒料和锻件；大型轴或结构复杂的轴采用铸件。毛坯经过加热锻造后，可使金属内部纤维组织沿表面均匀分布，获得较高的抗拉、抗弯及抗扭强度。(3) 轴类零件的热处理锻造毛坯在加工前，均需安排正火或退火处理，使钢材内部晶粒细化，消除锻造应力，降低材料硬度，改善切削加工性能。图52 CA6140车床的主轴简图调质一般安排在粗车之后、半精车之前，以获得良好的物理力学性能。表面淬火一般安排在精加工之前，这样可以纠正因淬火引起的局部变形。精度要求高的轴，在局部淬火或粗磨之后，还需进行低温时效处理。二、车床主轴的加工工艺1CA6140车床主轴技术要求及功用图5-2为CA6140车床主轴零件简图。由零件简图可知，该主轴呈阶梯状，其上有安装支承轴承、传动件的圆柱、圆锥面，安装滑动齿轮的花键，安装卡盘及顶尖的内外圆锥面，联接紧固螺母的螺旋面，通过棒料的深孔等。下面分别介绍主轴各主要部分的作用及技术要求： 支承轴颈 主轴二个支承轴颈A、B圆度公差为0.005mm，径向跳动公差为0.005mm；而支承轴颈112锥面的接触率70%；表面粗糙度Ra为0.4mm；支承轴颈尺寸精度为IT5。因为主轴支承轴颈是用来安装支承轴承，是主轴部件的装配基准面，所以它的制造精度直接影响到主轴部件的回转精度。 端部锥孔 主轴端部内锥孔（莫氏6号）对支承轴颈A、B的跳动在轴端面处公差为0.005mm，离轴端面300mm处公差为0.01 mm；锥面接触率70%；表面粗糙度Ra为0.4mm；硬度要求4550HRC。该锥孔是用来安装顶尖或工具锥柄的，其轴心线必须与两个支承轴颈的轴心线严格同轴，否则会使工件（或工具）产生同轴度误差。 端部短锥和端面 头部短锥C和端面D对主轴二个支承轴颈A、B的径向圆跳动公差为0.008mm；表面粗糙度Ra为0.8mm。它是安装卡盘的定位面。为保证卡盘的定心精度，该圆锥面必须与支承轴颈同轴，而端面必须与主轴的回转中心垂直。 空套齿轮轴颈 空套齿轮轴颈对支承轴颈A、B的径向圆跳动公差为0.015 mm。由于该轴颈是与齿轮孔相配合的表面，对支承轴颈应有一定的同轴度要求，否则引起主轴传动啮合不良，当主轴转速很高时，还会影响齿轮传动平稳性并产生噪声。 螺纹 主轴上螺旋面的误差是造成压紧螺母端面跳动的原因之一，所以应控制螺纹的加工精度。当主轴上压紧螺母的端面跳动过大时，会使被压紧的滚动轴承内环的轴心线产生倾斜，从而引起主轴的径向圆跳动。2主轴加工的要点与措施图5-3 组合磨削主轴加工的主要问题是如何保证主轴支承轴颈的尺寸、形状、位置精度和表面粗糙度，主轴前端内、外锥面的形状精度、表面粗糙度以及它们对支承轴颈的位置精度。主轴支承轴颈的尺寸精度、形状精度以及表面粗糙度要求，可以采用精密磨削方法保证。磨削前应提高精基准的精度。保证主轴前端内、外锥面的形状精度、表面粗糙度同样应采用精密磨削的方法。为了保证外锥面相对支承轴颈的位置精度，以及支承轴颈之间的位置精度，通常采用组合磨削法，在一次装夹中加工这些表面，如图5-3所示。机床上有两个独立的砂轮架，精磨在两个工位上进行，工位精磨前、后轴颈锥面，工位用角度成形砂轮，磨削主轴前端支承面和短锥面。主轴锥孔相对于支承轴颈的位置精度是靠采用支承轴颈A、B作为定位基准，而让被加工主轴装夹在磨床工作台上加工来保证。以支承轴颈作为定位基准加工内锥面，符合基准重合原则。在精磨前端锥孔之前，应使作为定位基准的支承轴颈A、B达到一定的精度。主轴锥孔的磨削一般采用专用夹具，如图5-4所示。夹具由底座1、支架2及浮动夹头3三部分组成，两个支架固定在底座上，作为工件定位基准面的两段轴颈放在支架的两个V形块上，V形块镶有硬质合金，以提高耐磨性，并减少对工件轴颈的划痕，工件的中心高应正好等于磨头砂轮轴的中心高，否则将会使锥孔母线呈双曲线，影响内锥孔的接触精度。后端的浮动卡头用锥柄装在磨床主轴的锥孔内，工件尾端插于弹性套内，用弹簧将浮动卡头外壳连同工件向左拉，通过钢球压向镶有硬质合金的锥柄端面，限制工件的轴向窜动。采用这种联接方式，可以保证工件支承轴颈的定位精度不受内圆磨床主轴回转误差的影响，也可减少机床本身振动对加工质量的影响。主轴外圆表面的加工，应该以顶尖孔作为统一的定位基准。但在主轴的加工过程中，随着通孔的加工，作为定位基准面的中心孔消失，工艺上常采用带有中心孔的锥堵塞到主轴两端孔中，如图5-4所示，让锥堵的顶尖孔起附加定位基准的作用。图54 锥堵与锥套心轴a) 锥堵 b) 锥套心轴3CA6140车床主轴加工定位基准的选择主轴加工中，为了保证各主要表面的相互位置精度，选择定位基准时，应遵循基准重合、基准统一和互为基准等重要原则，并能在一次装夹中尽可能加工出较多的表面。由于主轴外圆表面的设计基准是主轴轴心线，根据基准重合的原则考虑应选择主轴两端的顶尖孔作为精基准面。用顶尖孔定位，还能在一次装夹中将许多外圆表面及其端面加工出来，有利于保证加工面间的位置精度。所以主轴在粗车之前应先加工顶尖孔。为了保证支承轴颈与主轴内锥面的同轴度要求，宜按互为基准的原则选择基准面。如车小端120锥孔和大端莫氏6号内锥孔时， 以与前支承轴颈相邻而它们又是用同一基准加工出来的外圆柱面为定位基准面（因支承轴颈系外锥面不便装夹）；在精车各外圆（包括两个支承轴颈）时，以前、后锥孔内所配锥堵的顶尖孔为定位基面；在粗磨莫氏6号内锥孔时，又以两圆柱面为定位基准面；粗、精磨两个支承轴颈的112锥面时，再次用锥堵顶尖孔定位；最后精磨莫氏6号锥孔时，直接以精磨后的前支承轴颈和另一圆柱面定位。定位基准每转换一次，都使主轴的加工精度提高一步。4CA6140车床主轴主要加工表面加工工序安排CA6140车床主轴主要加工表面是75h5、80h5、90g5、105h5轴颈，两支承轴颈及大头锥孔。它们加工的尺寸精度在IT5IT6之间，表面粗糙度Ra为0.40.8mm。主轴加工工艺过程可划分为三个加工阶段，即粗加工阶段（包括铣端面、加工顶尖孔、粗车外圆等）；半精加工阶段（半精车外圆，钻通孔，车锥面、锥孔，钻大头端面各孔，精车外圆等）；精加工阶段（包括精铣键槽，粗、精磨外圆、锥面、锥孔等）。在机械加工工序中间尚需插入必要的热处理工序，这就决定了主轴加工各主要表面总是循着以下顺序的进行，即粗车调质（预备热处理）半精车精车淬火-回火（最终热处理）粗磨精磨。综上所述，主轴主要表面的加工顺序安排如下：外圆表面粗加工（以顶尖孔定位）外圆表面半精加工（以顶尖孔定位）钻通孔（以半精加工过的外圆表面定位）锥孔粗加工（以半精加工过的外圆表面定位，加工后配锥堵）外圆表面精加工（以锥堵顶尖孔定位）锥孔精加工（以精加工外圆面定位）。图55 磨主轴锥孔夹具1弹簧 2钢球 3浮动夹头 4弹性套内 5支架 6底座当主要表面加工顺序确定后，就要合理地插入非主要表面加工工序。对主轴来说非主要表面指的是螺孔、键槽、螺纹等。这些表面加工一般不易出现废品，所以尽量安排在后面工序进行，主要表面加工一旦出了废品，非主要表面就不需加工了，这样可以避免浪费工时。但这些表面也不能放在主要表面精加工后，以防在加工非主要表面过程中损伤已精加工过的主要表面。对凡是需要在淬硬表面上加工的螺孔、键槽等，都应安排在淬火前加工。非淬硬表面上螺孔、键槽等一般在外圆精车之后，精磨之前进行加工。主轴螺纹，因它与主轴支承轴颈之间有一定的同轴度要求，所以螺纹安排在以非淬火-回火为最终热处理工序之后的精加工阶段进行，这样半精加工后残余应力所引起的变形和热处理后的变形，就不会影响螺纹的加工精度。5CA6140车床主轴加工工艺过程表5-1列出了CA6140车床主轴的加工工艺过程。生产类型：大批生产；材料牌号：45号钢；毛坯种类：模锻件表5-1 大批生产CA6140车床主轴工艺过程序号工序名称工序内容定位基准设备1备料2锻造模锻立式精锻机3热处理正火4锯头5铣端面钻中心孔毛坯外圆中心孔机床6粗车外圆顶尖孔多刀半自动车床7热处理调质8车大端各部车大端外圆、短锥、端面及台阶顶尖孔卧式车床9车小端各部仿形车小端各部外圆顶尖孔仿形车床10钻深孔钻48mm通孔两端支承轴颈深孔钻床11车小端锥孔车小端锥孔（配120锥堵，涂色法检查接触率50%）两端支承轴颈卧式车床12车大端锥孔车大端锥孔（配莫氏6号锥堵，涂色法检查接触率30%）、外短锥及端面两端支承轴颈卧式车床13钻孔钻大头端面各孔大端内锥孔摇臂钻床14热处理局部高频淬火（90g5、短锥及莫氏6号锥孔）高频淬火设备15精车外圆精车各外圆并切槽、倒角锥堵顶尖孔数控车床16粗磨外圆粗磨75h5、90g5、105h5外圆锥堵顶尖孔组合外圆磨床17粗磨大端锥孔粗磨大端内锥孔（重配莫氏6号锥堵，涂色法检查接触率40%）前支承轴颈及75h5外圆内圆磨床18铣花键铣89f6花键锥堵顶尖孔花键铣床19铣键槽铣12f9键槽80h5及M115mm外圆立式铣床20车螺纹车三处螺纹（与螺母配车）锥堵顶尖孔卧式车床21精磨外圆精磨各外圆及E、F两端面锥堵顶尖孔外圆磨床22粗磨外锥面粗磨两处112外锥面锥堵顶尖孔专用组合磨床23精磨外锥面精磨两处两处112外锥面、D端面及短锥面锥堵顶尖孔专用组合磨床24精磨大端锥孔精磨大端莫氏6号内锥孔（卸堵，涂色法检查接触率70%）前支承轴颈及75h5外圆专用主轴锥孔磨床25钳工端面孔去锐边倒角，去毛刺26检验按图样要求全部检验前支承轴颈及75h5外圆专用检具三、丝杠加工工艺丝杠是一种精度很高的零件，它能精确地确定工作台坐标位置，将旋转运动转换成直线运动，面且还要传递一定的动力，所以在精度、强度及耐磨性等方面都有很高的要求。所以，丝杠的加工从毛坯到成品的每道工序都要周密考虑，以提高其加工精度。1、丝杠的分类机床丝杠按其摩擦特性可分为三类:即滑动丝杠、滚动丝杠及静压丝杠。 由于滑动丝杠结构简单，制造方便，所以在机床上应用比较广泛。 滑动丝杠的牙型多为梯形。这种牙型比三角形牙酬具有效果高，传动性能好，精度高，加工方便等优点。 滚动丝杠义分为滚珠丝杠和滚柱丝杠两大类。滚珠丝杠与滚柱丝杠相比而言，摩擦力小，传动效率高，精度也高，因而比较常用，但是其制造工艺比较复杂。静压丝杠有许多的优点，常被用于精密机床和数控机床的进给机构中。其螺纹牙形与标准梯形螺纹牙形相同。但牙形高于同规格标准螺纹1.52倍，目的在于获得良好油封及提高承载能力。但是调整比较麻烦，而且需要一套液压系统，工艺复杂，成本较高。2、丝杠的结构特点及技术要求（1）丝杠结构的工艺特点丝杠是细长柔性轴，它的长度L与直径d的比值很大，一般为2050，刚性较差。结构形状复杂，有很高的螺纹表面要求，还有阶梯、沟槽等，所以，在加工过程中易出现变形。（2）精度等级在国家标准GB78565中，对普通梯形螺纹精度是按中径公差划分的。共有五项基本参数：即外径d、内径d1、中径d2、螺距t及牙形半角/2。由于丝杠要传递准确运动，因此，按JB288681规定，丝杠及螺距的精度，根据使用要求分为6个等级：4、5、6、7、8、9（精度依次降低)。各级精度丝杠应用范围如下：4级为目前最高级，一般很少应用；5级用于精密仪器及机密机床，如坐标镗床、螺纹磨床等；6级用于精密仪器、精密机床和数控机床；7级用于精密螺纹车床、齿轮加工机床及数控机床；8级用于一般机床，如卧式车床、铣床；9级用于刨床、钻床及一般机床的进给机构。 一般所说的精密丝杠是指5、6、7级丝杠。精密丝杠有淬硬丝杠和不淬硬丝杠两种。前者的耐磨性较好，能较长时间保持加工精度，但加工工艺复杂，必须有高精度的螺纹磨床和专门的热处理设备，而后者只需要精密丝杠车床。滚珠丝杠副和滚珠丝杠的精度等级也分为六个等级。（3）技术要求对于丝杠的技术要求可分为如下几项： 精度等级； 表面粗糙度； 单个螺距允差和定长上的累积允差； 中径圆度允差； 外径相等性允差； 外径圆跳动允差； 牙形半角允差； 中、外、内径允差等项。3、材料的选择丝杠材料的选择是保证丝杠质量的关键，一般要求是： (1) 具有优良的加工性能，磨削时不易产生裂纹，能得到良好的表面光洁度和较小的残余内应力，对刀具磨损作用较小。 (2) 抗拉极限强度一般不低于588MPa。图56 SM8625丝杠车床的丝杠 (3) 有良好的热处理工艺性，淬透性好，不易淬裂，组织均匀，热处理变形小，能获得较高的硬度，从而保证丝杠的耐磨性和尺寸的稳定性。 (4) 材料硬度均匀，金相组织符合标准。常用的材料有：不淬硬丝杠常用T10A, T12A及45等；淬硬丝杠常选用9Mn2V， CrWMn等。其中9Mn2V有较好的工艺性和稳定性，但淬透性差，常用于直径50mm的精密丝杠；CrWMn钢的优点是热处理后变形小，适用于制作高精度零件，但其容易开裂，磨削工艺性差。 丝杠的硬度越高越耐磨，但制造时不易磨削。4、丝杠的加工工艺过程不淬硬丝杠加工艺过程 图57所示为SM8625丝杠车床的丝杠。材料为T10A，精度为5级，其加工工艺过程见表52。图57 万能螺纹磨床的丝杠淬硬丝杠加工工艺过程 图57所示为万能螺纹磨床的丝杠，材料为9Mn2V，精度为6级，其加工工艺过程见表52。表52 精密丝杠的工艺过程零件名称SM8625丝杠车床丝杠（不淬硬）万能螺纹磨床丝杠（淬硬）材料T10A9Mn2V精度等级6级6级工艺过程工序内容定位基准工序内容定位基准1.锻造(弯曲度5mm)1.锻造2.球化退火2.球化退火3.车端面打中心孔外圆表面3.车端面打中心孔外圆表面4.粗车外圆双顶尖孔4.粗车外圆双顶尖孔5.高温时效(t=500550)5.高温时效6.车外圆打中心孔外圆表面5.牢外圆打中心孔外圆表面7.车外圆双顶尖孔7.半精车外圆双顶尖孔8.粗车阶梯型螺纹槽双顶尖孔8.粗磨外圆双顶尖孔9.高温时效(t=500550)9.淬火(t=800)，中温回火(t=260)10.车端面打中心孔外圆表面14.研磨两顶尖孔11.半精车外圆双顶尖孔11.粗磨外圆双顶尖孔12.粗磨外圆双顶尖孔12.粗磨出螺纹槽双顶尖孔13.车梯形螺纹双顶尖孔13.人工时效(t=260)14.自然时效(吊一周以上，敲打)14.研磨两顶尖孔15.车端面打中心孔外圆表面15.半精磨外圆双顶尖孔16.半精磨外圆双顶尖孔16.半精磨螺纹双顶尖孔17.半精车螺纹双顶尖孔17.人工时效(t=160)18.自然时效(吊二周以上)18研磨两顶尖孔19.研磨中心孔19.精磨外圆，检查双顶尖孔20.终磨外圆双顶尖孔20.精磨螺纹(磨出小径)双顶尖孔21.辅车螺纹至尺寸双顶尖孔21.研磨两顶尖孔22.终磨螺纹，检查双顶尖孔23.终磨外圆，检查双顶尖孔24.研磨止推端面F,检查双顶尖孔 5、丝杠加工的典型工艺过程在丝杠的加工为了获得较高的精度，加.下工艺过程应考虑以下几点： (1) 对外圆和螺纹可分多次加工，逐步减少切削量，从而逐步减少切削力和内应力，减少加工误差，提高加工精度。 (2) 每次粗加工外圆及粗加工螺纹后都要进行时效处理，以便消除内应力。丝杠的精度要求越高，时效处理的次数也越多。 (3) 每次时效处理后都要重新打中心孔或修磨中心孔，以修止时效处理时产生的变形；并除去氧化皮等，使加工有可靠而精确的定位基面。 (4) 每次加工螺纹前，先加二L丝杠外圆(切削量很小)，然后以丝杠外圆和两端中心孔作为定位基面加丁:螺纹，逐步提高螺纹加工精度。 丝杠加工过程中校直和热处理工序，是保证丝杠精度，防止弯曲变形的关键工序。但是校直本身会产生内应力，这对精度要求较高的丝杠来说是不利的。因为内应力有逐渐消失的倾向，由于内应力的消失会引起丝杠的变形，这就影响了丝杠精度的保持。所以，对精度要求高、直径较大的精密丝杠，在加工过程中不较直，而是采用加大径向总余量和工序间余量的方法逐次切去弯曲变形，经多次时效处理和把工序划分的更细的方法来解决变形问题。 为避丝杠因自重引起弯曲变形，存放对应垂直放置，热处理时要在井式炉中进行。一般不淬硬丝杠的螺纹经车削而成，而淬硬丝杠的螺纹在螺纹磨床上磨出螺纹。但对牙形半角大和大螺距、丝杠、螺纹的粗加工还是在淬硬前车削为好。 6、丝杠的热处理 首先要求对毛坯进行热处理，由于精密级和一普通级两类丝杠用料不同，它们的热处理方式也就不同。毛坯的热处理要求:(1)消除毛坯制造产生的内应力;()控制硬度以适应机械加.工的切削性能，一般切削硬度控制在HBS140248之间为宜。 通常含碳量在0.25%0.5%的中碳钢用正火，含碳量0.5%0.8%的亚共析钢或共析钢用退火。对于含碳量在0.8%1.2%的过共析钢，由于其组织中存在粗片状珠光体及网状渗碳体，硬度比较高，要采取球化退火热处理(球化退火是将毛坯加热到750780后，以4040/时的速度冷却至500550，然后在空气中自然冷却)。7、基面的选择 由于热处理使丝杠产生变形，而义不允许有冷直法校直，必须用切削方法纠止。如果仍采用原来的中心孔就会使加工余量过大。另外，中心孔本身也会有变形，因此对于不淬硬丝杠采用切去原中心孔，重新打中心孔(最后一次修正中心孔工序除外)的方法。在重新打中心孔之前，找出丝杠径向圆跳动量为最大的圆跳动量的一半的两点，而后用中心支架支撑在这两点上并按外圆找正，切去原米的中心孔，重新打中心孔，这样就可使总加工余量减少很多。对于淬硬丝杠只能采用每次研磨中心孔的方法进行修正。 加工丝杠时，理论上是以中心孔为主要基面，外圆为辅助基面。实际上，在加工螺纹时，外圆本身的圆柱度和圆度，跟刀套与丝杠的配合精度，跟刀套与两顶尖连线的同轴度都成为影响螺纹加工精度的因素。因此工艺过程应为:在热处理启先加.R一几外圆。再加工螺纹，以加工后的外圆定位。这样，终磨时外圆精度要求也相应地提高。四、轴类零件的检验1加工中的检验图58主轴专用检验夹具自动测量装置，作为辅助装置安装在机床上。这种检验方式能在不影响加工的情况下，根据测量结果，主动地控制机床的工作过程，如改变进给量，自动补偿刀具磨损，自动退刀、停车等，使之适应加工条件的变化，防止产生废品，故又称为主动检验。主动检验属在线检测，即在设备运行，生产不停顿的情况下，根据信号处理的基本原理，掌握设备运行状况，对生产过程进行预测预报及必要调整。在线检测在机械制造中的应用越来越广。2加工后的检验通常在专用检验夹具上进行检验（如图58所示）。单件小批生产中，尺寸精度一般用外径千分尺检验；大批大量生产时，常采用光滑极限量规检验，长度大而精度高的工件可用比较仪检验。表面粗糙度可用粗糙度样板进行检验；要求较高时则用光学显微镜或轮廓仪检验。圆度误差可用千分尺测出的工件同一截面内直径的最大差值之半来确定，也可用千分表借助V形铁来测量，若条件许可，可用圆度仪检验。圆柱度误差通常用千分尺测出同一轴向剖面内最大与最小值之差的方法来确定。主轴相互位置精度检验一般以轴两端顶尖孔或工艺锥堵上的顶尖孔为定位基准，在两支承轴颈上方分别用千分表测量。第二节 套筒类零件的加工一、概述1. 套筒类零件的功用及结构特点 套筒类零件是指在回转体零件中的空心薄壁件，是机械加工中常见的一种零件，在各类机器中应用很广，主要起支承或导向作用。由于功用不同，其形状结构和尺寸有很大的差异，常见的有支承回转轴的各种形式的轴承圈、轴套；夹具上的钻套和导向套；内燃机上的气缸套和液压系统中的液压缸、电液伺服阀的阀套等都属于套类零件。其大致的结构形式如图59所示。 图59 套筒类件的结构形式 a ）、 b ）滑动轴承 c ）钻套 d ） 轴承衬套 e ）气缸套 f ）液压缸 套筒类零件的结构与尺寸随其用途不同而异，但其结构一般都具有以下特点： 外圆直径 d一般小于其长度L，通常L/d5； 内孔与外圆直径之差较小， 故壁薄易变形较小 ；内外圆回转面的同轴度要求较高；结构比较简单 。2. 套筒类零件技术要求 套筒类零件的外圆表面多以过盈或过渡配合与机架或箱体孔相配合起支承作用。内孔主要起导向作用或支承作用，常与运动轴、主轴、活塞、滑阀相配合。有些套筒的端面或凸缘端面有定位或承受载荷的作用。套筒类零件虽然形状结构不一，但仍有共同特点和技术要求，根据使用情况可对套筒类零件的外圆与内孔提出如下要求： 1)内孔与外圆的精度要求 外圆直径精度通常为 IT5IT7, 表面粗糙度 Ra 为 5 0.63 ,要求较高的可达0.04 ； 内孔作为套类零件支承或导向的主要表面，要求 内孔尺寸精度一般为 IT6IT7 ，为保证其耐磨性要求，对表面粗糙度要求较高（ Ra=2.50.16 ）。有的精密套筒及阀套的内孔尺寸精度要求为 IT4IT5 ，也有的套筒（如油缸、气缸缸筒）由于与其相配的活塞上有密封圈，故对尺寸精度要求较低，一般为 IT8IT9 ，但对表面粗糙度要求较高， Ra 一般为 2.51.6 。 2)几何形状精度要求 通常将外圆与内孔的几何形状精度控制在直径公差以内即可； 对精密轴套有时控制在孔径公差的 1/21/3 ， 甚至更严。对较长套筒除圆度有要求以外，还应有孔的圆柱度要求。 为提高耐磨性，有的内孔表面粗糙度要求为 Ra1.60.1 ，有的高达 Ra0.025 。 套筒类零件外圆形状精度一般应在外径公差内，表面粗糙度 Ra 为 3.2 0.4 。 3)位置精度要求 位置精度要求 主要应根据套类零件在机器中功用和要求而定。如果内孔的最终加工是在套筒装配（如机座或箱体等）之后进行时，可降低对套筒内、外圆表面的同轴度要求；如果内孔的最终加工是在装配之前进行时，则同轴度要求较高，通常同轴度为 0.010.06mm 。套筒端面（或凸缘端面）常用来定位或承受载荷，对端面与外圆和内孔轴心线的垂直度要求较高，一般为 0.050.02mm. 。3.套筒类零件的材料、毛坯及热处理 套筒类零件毛坯材料的选择主要取决于零件的功能要求、结构特点及使用时的工作条件。套筒类零件一般用钢、铸铁、青铜或黄铜和粉末冶金等材料制成。有些特殊要求的套类零件可采用双层金属结构或选用优质合金钢，双层金属结构是应用离心铸造法在钢或铸铁轴套的内壁上浇注一层巴氏合金等轴承合金材料，采用这种制造方法虽增加了些工时，但能节省有色金属，而且又提高了轴承的使用寿命。 套类零件的毛坯制造方式的选择与毛坯结构尺寸、材料、和生产批量的大小等因素有关。孔径较大（一般直径大于 20mm ）时，常采用型材（如无缝钢管）、带孔的锻件或铸件；孔径较小（一般小于 20mm ）时，一般多选择热轧或冷拉棒料，也可采用实心铸件；大批大量生产时，可采用冷挤压、粉末冶金等先进工艺，不仅节约原材料，而且生产率及毛坯质量精度均可提高。 套筒类零件的功能要求和结构特点决定了套筒类零件的热处理方法有渗碳淬火、表面淬火、调质、高温时效及渗氮。二、 典型套筒类零件的加工工艺分析 1、典型零件的工艺分析 （1）轴承套加工工艺分析 图510所示为 1 轴承套，材料为 ZQSn6-6-3 ，每批数量为 400 只。加工时，应根据工件的毛坯材料、结构形状、加工余量、尺寸精度、形状精度和生产纲领，正确选择定位基准、装夹方法和加工工艺过程，以保证达到图样要求。其主要技术要求为： ? 34mmjs7 外圆对 ? 22mmH7 孔的径向圆跳动公差为 0.01mm ；左端面对 ? 22mmH7 孔的轴线垂直度公差为 0.01mm 。由此可见，该零件的内孔和外圆的尺寸精度和位置精度要求均较高，其机械加工工艺过程如下表53所示。图 510 轴承套 该轴承套属于短套，其直径尺寸和轴向尺寸均不大，粗加工可以单件加工，也可以多件加工。由于单件加工时，每件都要留出工件 备 装夹的长度，因此原材料浪费较多，所以这里采用多件加工的方法。表53轴承套机械加工工艺过程工序号工序名称工序内容定位基准1备料棒料，按6件合一下料2钻中心孔1、车端面，钻中心孔2、掉头，车另一端面，钻中心孔外圆3粗车车外圆42，长度6.5，车外圆34js7至35，车退刀槽20.5，总长40.5，车分割槽203，两端倒角C1.5；6件同时加工，尺寸均相同。中心孔4钻钻22H7孔至20成单件42外圆车、铰1、车端面，总长40至尺寸；2、车内孔22H7，留0.040.06铰削余量；3、车内槽2416至尺寸；4、铰孔22H7至尺寸42外圆精车精车34js7至尺寸22H7孔心轴钻钻径向4油孔34js7外圆及端面检验检验入库 该轴承套的材料为 ZQSn6-6-3 。其外圆为 IT7 级精度，采用精车可以满足要求；内孔的精度也是 IT7 级，铰孔可以满足要求。内孔的加工顺序为钻车孔铰孔。 （2）液压缸加工工艺分析 图 511所示某液压缸零件图，生产纲领为成批生产。 该液压缸属长套筒类零件，与前述短套类零件在加工方法及工件安装方式上都有较大差别。该液压缸内孔与活塞相配，因此表面粗糙度、形状及位置精度要求都较高。毛坯可选用无缝钢管，如果为铸件，其组织应紧密，无砂眼、针孔及疏松缺陷。必要时要用泵验漏。该液压缸为成批生产。图 511 液压缸简图 该零件长而壁薄，为保证内外圆的同轴度，加工外圆时参照空心主轴的装夹方法。即采用双顶尖顶孔口 1 o 30 1 的锥面或一头夹紧一头用中心架支承。加工内孔与一般深孔加工时的装夹方法相同，多采用夹一头，另一端用中心架托住外圆。孔的粗加工采用镗削，半精加工多采用铰削 ( 浮动铰孔 ) 。该液压缸内孔的表面质量要求很高，内孔精加工后需滚压。也有不少套筒类零件以精细镗、珩磨、研磨等精密加工作为最终工序。内孔经滚压后，尺寸误差在 0.01mm 以内，表面粗糙度为 Ra0.16 或更小，且表面经硬化后更为耐磨。但是目前对铸造液压缸尚未采用滚压工艺，原因是铸件表面的缺陷 ( 如疏松、气孔、砂眼、硬度不均匀等 ) ，哪怕是很微小，都对滚压有很大影响，会导致滚压加工产生适得其反的效果。综合以上分析，图511 所示液压缸加工工艺过程如表54所示。表54 液压缸加工工艺路线工序工 序 内 容定位与夹紧1020304050下料切断车端面、车一端外圆至88mm并车螺纹M881.5mm（工艺用）、倒角调头车端面（总长1686mm）、车另一端外圆至85mm、倒角半精镗孔至68mm，精镗至69.85mm， 浮动镗至700.02mm滚压至要求车端面、切去工艺螺纹、车外圆82至尺寸、割圆槽、镗内锥孔调头车端面取总长1685mm、车外圆82至尺寸、割圆槽、镗内锥孔一夹一顶（或托）一用螺纹紧固一托一用螺纹紧固一托一夹一顶（或托）分析液压缸的加工工艺，有以下特点：该液压缸属长套筒类零件，与前述短套类零件在加工方法及工件安装方式上都有较大差别。该液压缸内孔与活塞相配，因此表面粗糙度、形状及位置精度要求都较高。毛坯可选用无缝钢管，如果为铸件，其组织应紧密，无砂眼、针孔及疏松缺陷。必要时要用泵验漏。该液压缸为成批生产。 （1）保证表面相互位置精度的方法 套类零件内外表面的同轴度以及端面与孔轴线的垂直度要求一般都较高，一般可用以下方法来满足： 在 1 次安装中完成内外表面及端面的全部加工，这样可消除工件的安装误差并获得很高的相互位置精度。但由于工序比较集中，对尺寸较大的套筒安装不便，故多用于尺寸较小的轴套车削加工。 主要表面的加工分在几次安装中进行 ( 先加工孔 ) ，先加工孔至零件图尺寸，然后以孔为精基准加工外圆。由于使用的夹具 ( 通常为心轴 ) 结构简单，而且制造和安装误差较小，因此可保证较高的相互位置精度，在套筒类零件加工中应用较多。 主要表面的加工分在几次安装中进行 ( 先加工外圆 ) 先加工外圆至零件图尺寸，然后以外圆为精基准完成内孔的全部加工。该方法工件装夹迅速可靠，但一般卡盘安装误差较大，使得加工后工件的相互位置精度较低。如果欲使同轴度误差较小，则须采用定心精度较高的夹具，如弹性膜片卡盘，液性塑料夹头、经过修磨的三爪自定心卡盘和软爪等。 （2）防止套类零件变形的工艺措施 套类零件的结构特点是孔的壁厚较薄，薄壁套类零件在加工过程中，常因夹紧力切削力和热变形的影响而引起变形。为防止变形常采取些工艺措施： 1) 将粗、精加工分开进行 为减少切削力和切削热的影响，使粗加工产生的变形在精加工中得以纠正。 2) 减少夹紧力的影响 在工艺上采取以下措施减少夹紧力的影响： 采用径向夹紧时，夹紧力不应集中在工件的某一径向截面上，而应使其分布在较大的面积上，以减小工件单位面积上所承受的夹紧力。如可将工件安装在一个适当厚度的开口圆环中，在连同此环一起夹紧。也可采用增大接触面积的特殊卡爪。以孔定位时，宜采用张开式心轴装夹。 夹紧力的位置宜选在零件刚性较强的部位，以改善在夹紧力作用下薄壁零件的变形。 改变夹紧力的方向，将径向夹紧改为轴向夹紧。 在工件上制出加强刚性的工艺凸台或工艺螺纹以减少夹紧变形，加工时用特殊结构的卡爪夹紧，加工终了时将凸边切去。如表 5.3 工序 2 先车出 M88mm 1.5mm 螺纹供后续工序装夹时使用。在工序 3 中利用该工艺螺纹将工件固定在夹具中，加工完成后，在工序 5 车去该工艺螺纹。 3）减小切削力对变形的影响 增大刀具主偏角和主前角，使加工时刀刃锋利，减少径向切削力。 将粗、精加工分开，使粗加工产生的变形能在精加工中得到纠正，并采取较小的切削用量。 内外圆表面同时加工，使切削力抵销。 4) 热处理放在粗加工和精加工之间 这样安排可减少热处理变形的影响。套类零件热处理后一般会产生较大变形，在精加工时可得到纠正，但要注意适当加大精加工的余量。第三节 箱体零件加工一、 概述1箱体零件的功用与结构特点箱体是机器的基础零件，它将机器中有关部件的轴、套、齿轮等相关零件连接成一个整体，并使之保持正确的相互位置，以传递转矩或改变转速来完成规定的运动。故箱体的加工质量，直接影响到机器的性能、精度和寿命。箱体类零件的结构复杂，壁薄且不均匀，加工部位多，加工难度大。据统计资料表明，一般中型机床制造厂花在箱体类零件的机械加工工时约占整个产品加工工时的l520。2箱体零件的主要技术要求箱体类零件中，机床主轴箱的精度要求较高，可归纳为以下五项精度要求：孔径精度：孔径的尺寸误差和几何形状误差会造成轴承与孔的配合不良。孔径过大，配合过松，使主轴回转轴线不稳定，并降低了支承刚度，易产生振动和噪声；孔径太小，会使配合偏紧，轴承将因外环变形，不能正常运转而缩短寿命。装轴承的孔不圆，也会使轴承外环变形而引起主轴径向圆跳动。从上面分析可知，对孔的精度要求是较高的。主轴孔的尺寸公差等级为IT6，其余孔为IT8IT7。孔的几何形状精度未作规定的，一般控制在尺寸公差的12范围内即可。孔与孔的位置精度：同一轴线上各孔的同轴度误差和孔端面对轴线的垂直度误差，会使轴和轴承装配到箱体内出现歪斜，从而造成主轴径向圆跳动和轴向窜动，也加剧了轴承磨损。孔系之间的平行度误差，会影响齿轮的啮合质量。一般孔距允差为土0.025土0.060mm，而同一中心线上的支承孔的同轴度约为最小孔尺寸公差之半。孔和平面的
