混凝土界面剂施工工艺培训讲学.doc

混凝土界面剂施工工艺

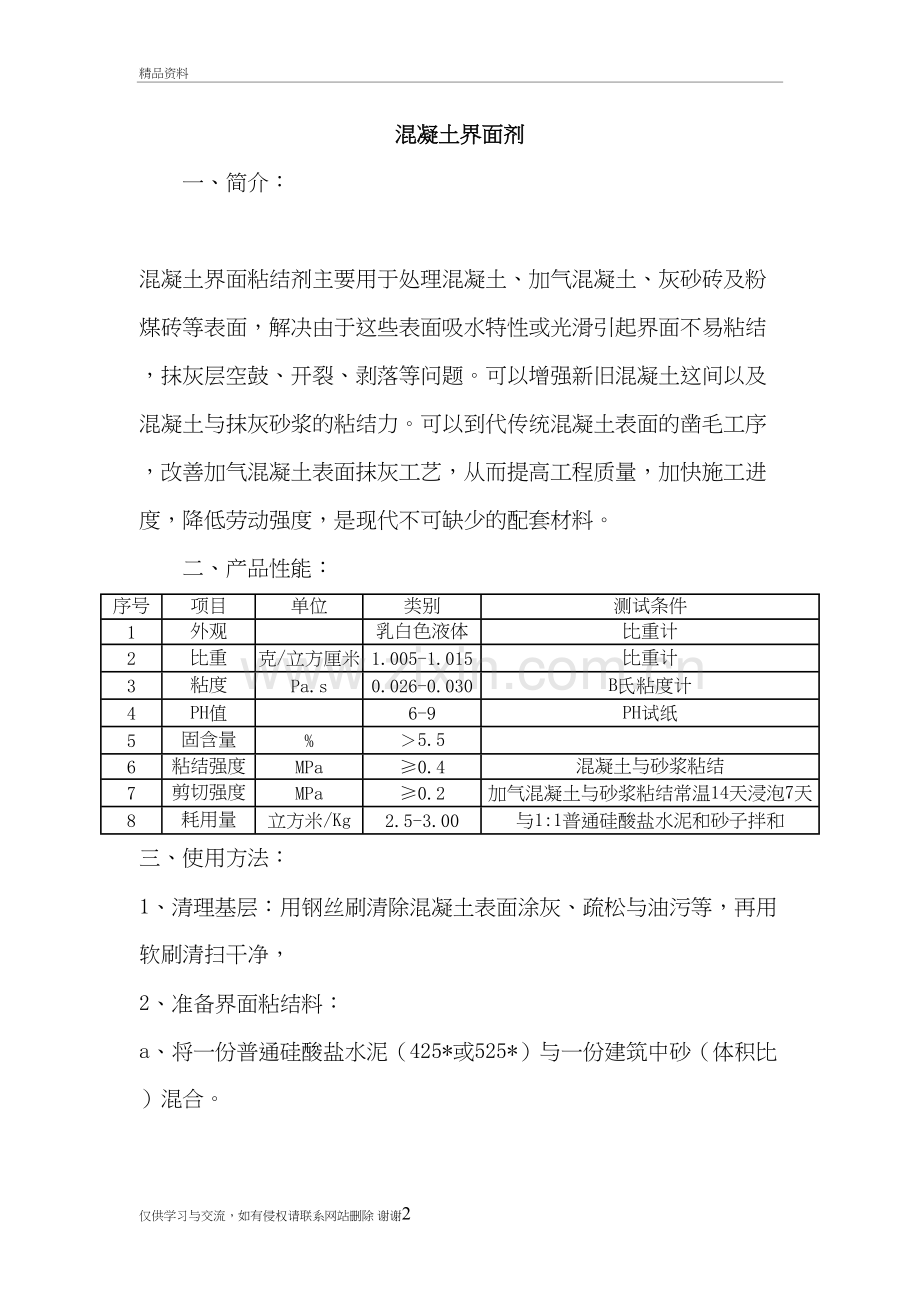

精品资料
混凝土界面剂
　　一、简介：
　　混凝土界面粘结剂主要用于处理混凝土、加气混凝土、灰砂砖及粉煤砖等表面，解决由于这些表面吸水特性或光滑引起界面不易粘结，抹灰层空鼓、开裂、剥落等问题。可以增强新旧混凝土这间以及混凝土与抹灰砂浆的粘结力。可以到代传统混凝土表面的凿毛工序，改善加气混凝土表面抹灰工艺，从而提高工程质量，加快施工进度，降低劳动强度，是现代不可缺少的配套材料。
　　二、产品性能：
序号
项目
单位
类别
测试条件
1
外观

乳白色液体
比重计
2
比重
克/立方厘米
1.005-1.015
比重计
3
粘度
Pa.s
0.026-0.030
B氏粘度计
4
PH值

6-9
PH试纸
5
固含量
%
＞5.5

6
粘结强度
MPa
≥0.4
混凝土与砂浆粘结
7
剪切强度
MPa
≥0.2
加气混凝土与砂浆粘结常温14天浸泡7天
8
耗用量
立方米/Kg
2.5-3.00
与1:1普通硅酸盐水泥和砂子拌和
三、使用方法：
1、清理基层：用钢丝刷清除混凝土表面涂灰、疏松与油污等，再用软刷清扫干净，
2、准备界面粘结料：
a、将一份普通硅酸盐水泥（425*或525*）与一份建筑中砂（体积比）混合。
b、将上述干混料加入界面粘结剂液体中搅拌均匀。界面粘结剂：干混料=1：2（重量比）。搅匀成浆料状备用。
3、施工：
a、用刷子或扫帚蘸取界面粘结料，均匀涂刷于混凝土表面，也可用砂浆喷枪喷涂，以覆盖基层为准。
b、待涂层初步干燥（不蘸手、不影响抹灰）即可进行下一工序作业。
c、施工形成1-4mm凹凸状砂浆涂层，不得有脱落和空鼓。操作环境温度应在5摄氏度以上。d、夏天施工，可先在表面喷洒一遍清水，再刷粘结剂。
e、搅拌料浆时不得随意加水稀释。
混凝土界面剂 　
爱迪牌AD-1002混凝土界面剂是由自交联高分子聚合物乳液辅以适量助剂精制而成。拌入水泥、砂后所形成的聚合物砂浆既具有聚合物粘结力强、抗拉、抗弯 强度高、抗渗性、抗冻融性及抗腐蚀性好等性能，又具有水泥能在潮湿环境中硬化和收缩小等特点。涂抹于混凝土表面后能形成与混凝土有较大粘附力并具有一定韧性的高强硬化体。采用本产品，可使混凝土与粉刷层结合牢固，抗热震性能和耐久性大为提高，粉刷前不需浇水，减轻施工难度，提高工程质量。
用途
1、新旧混凝土连接：用于施工缝、梁柱加固、旧基础改造等新旧混凝土连接、压剪强度提高3倍；
2、光滑基层抹灰：取代光滑混凝土表面的碱洗除油、人工凿毛等工序、可提高粘接力10倍以上，并可在旧面砖上粘贴新面砖；
3、混凝土修补及表面保护：可用于混凝土和钢筋的表面保护，防止劣化和腐蚀；
4、油污、起砂基层处理：有起砂或少量油污的基层可直接进行涂敷、抹灰处理。 　
产品特点
1、本品物理力学性能好，与多种材料粘结力强；
2、与粉状界面剂相比，施工时操作简便，便于控制和检验施工质量；
3、抗渗性能优良；
4、抗冻融性能优良；
5、耐酸、碱和盐的腐蚀性能好；
6、可在潮湿环境下施工与硬化；
7、硬化收缩小且略有韧性；
8、不污染环境、对人体无害。
基层要求
剔除混凝土基层表面的疏松部分，扫净或用水冲去表面浮灰，允许混凝土基层潮湿或有模板上的脱模剂存在，但不得有明水或大量油污堆集。
检验项目 性能指标 检验结果
外观 经搅拌后应呈均匀状态,不应有块状沉淀 经搅拌后呈均匀状态,无块状沉淀
剪切粘结强度（Mpa）7d ≥1.0 2.6
剪切粘结强度（Mpa）14d ≥1.5 3.0
拉伸粘结强度（Mpa）7d ≥0.4 0.7
拉伸粘结强度（Mpa）浸水处理 ≥0.6 0.8
拉伸粘结强度（Mpa）14d ≥0.5 1.4
拉伸粘结强度（Mpa）热处理 ≥0.5 1.3 　
使用方法
1、将本品与水泥、中粗砂以1：1：1拌和至均匀；
2、用刷子或滚筒涂于需要处理的表面；
3、硬化后即可进行下一步工序。　
注意事项
1、严格按规定的配比，搅拌均匀；
2、施工时不宜添加其它材料和外加剂；
3、每次施工完，用水清洗工具及机械设备。　
储运与包装
1、本产品为非易燃品、非危险品；
2、能安全运输；
3、避免雨淋和撞跌破坏包装；
4、本产品应贮存在干燥阴凉的仓库内；
5、忌长期暴露在空气中；
6、本产品保存期为6个月；
7、用塑料桶包装：20kg/桶。　
用量
每平方米用量0.30-0.35kg。
仅供学习与交流，如有侵权请联系网站删除 谢谢6
