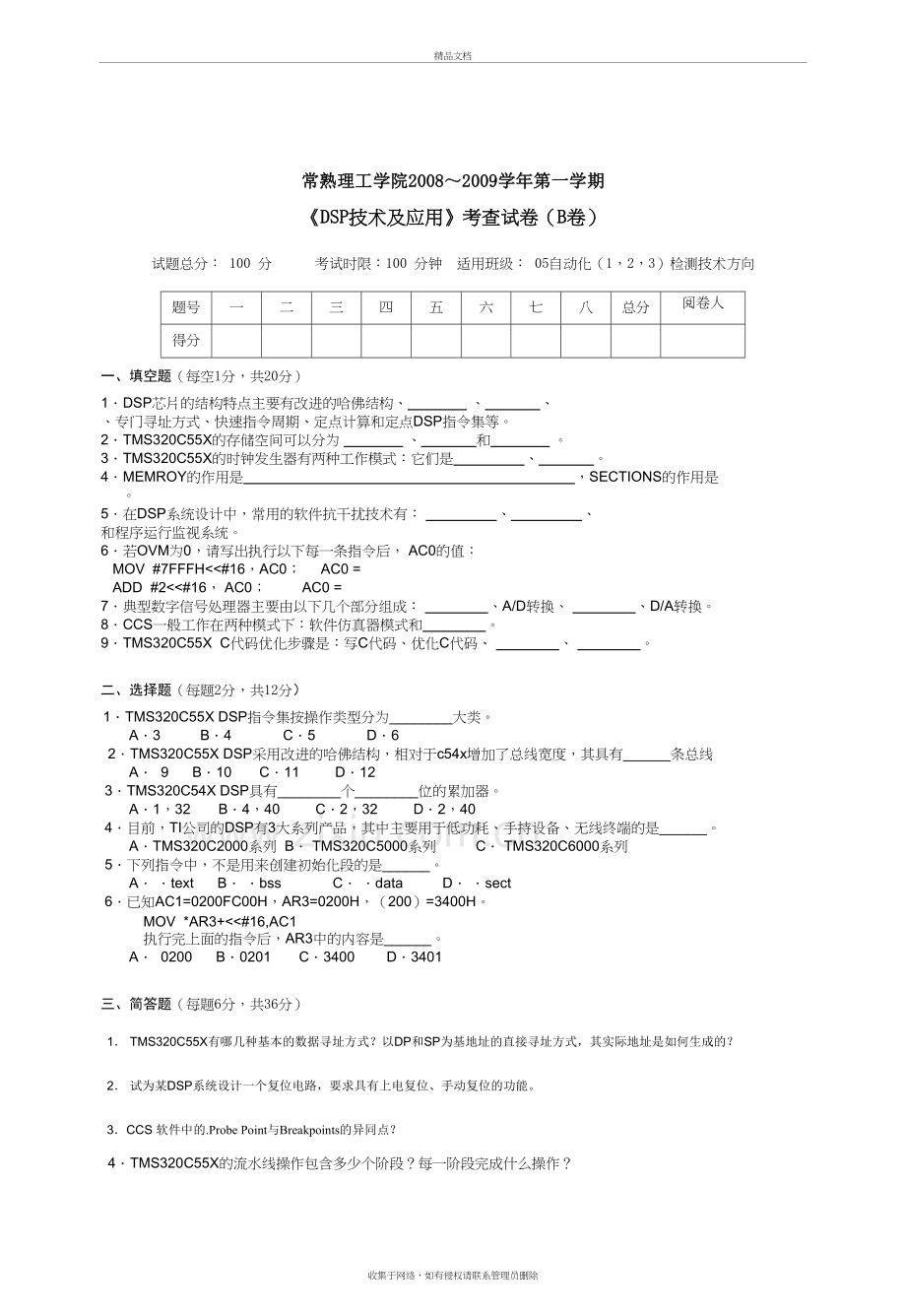

常熟理工学院2008～2009学年第一学期
《DSP技术及应用》考查试卷（B卷）
试题总分： 100 分 考试时限：100 分钟 适用班级： 05自动化（1，2，3）检测技术方向
题号
一
二
三
四
五
六
七
八
总分
阅卷人
得分

一、填空题（每空1分，共20分）
1．DSP芯片的结构特点主要有改进的哈佛结构、 、 、 、专门寻址方式、快速指令周期、定点计算和定点DSP指令集等。
2．TMS320C55X的存储空间可以分为 、 和 。
3．TMS320C55X的时钟发生器有两种工作模式：它们是 、 。
4．MEMROY的作用是 ，SECTIONS的作用是 。
5．在DSP系统设计中，常用的软件抗干扰技术有： 、 、 和程序运行监视系统。
6．若OVM为0，请写出执行以下每一条指令后， AC0的值：
MOV #7FFFH<<#16，AC0； AC0 =
ADD #2<<#16， AC0； AC0 =
7．典型数字信号处理器主要由以下几个部分组成： 、A/D转换、 、D/A转换。
8．CCS一般工作在两种模式下：软件仿真器模式和 。
9．TMS320C55X C代码优化步骤是：写C代码、优化C代码、 、 。

二、选择题（每题2分，共12分）
1．TMS320C55X DSP指令集按操作类型分为________大类。
A．3 B．4 C．5 D．6
2．TMS320C55X DSP采用改进的哈佛结构，相对于c54x增加了总线宽度，其具有______条总线
A． 9 B．10 C．11 D．12
3．TMS320C54X DSP具有________个________位的累加器。
A．1，32 B．4，40 C．2，32 D．2，40
4．目前，TI公司的DSP有3大系列产品，其中主要用于低功耗、手持设备、无线终端的是______。
A．TMS320C2000系列 B． TMS320C5000系列 C． TMS320C6000系列
5．下列指令中，不是用来创建初始化段的是______。
A． ．text B． ．bss C． ．data D． ．sect
6．已知AC1=0200FC00H，AR3=0200H，（200）=3400H。
MOV *AR3+<<#16,AC1
执行完上面的指令后，AR3中的内容是______。
A． 0200 B．0201 C．3400 D．3401

三、简答题（每题6分，共36分）
1． TMS320C55X有哪几种基本的数据寻址方式？以DP和SP为基地址的直接寻址方式，其实际地址是如何生成的？
2． 试为某DSP系统设计一个复位电路，要求具有上电复位、手动复位的功能。
3．CCS 软件中的.Probe Point与Breakpoints的异同点？
4．TMS320C55X的流水线操作包含多少个阶段？每一阶段完成什么操作？

5．在文件的链接过程中，需要用到Linker命令文件（.cmd）。请按以下参数设计一个命令文件，其参数为：
中断向量表，在程序中的段名为．Vectors， 起始地址为7600H，长度为8000H；
源程序代码，在中断向量表之后，长度为2000H；
初始化数据，起始地址为1F0h，长度为4000H；
未初始化数据，在初始化数据之后，长度为100H。
6．.对于TMS320C55X，在C代码的书写中，分析特定代码的性能的方法有那些？

四、程序阅读题（5分）
1．请分析下面程序段语句的功能。

Ioport int * Ioport iop_ptr_to_ioport; ；-----------------------------------

Ioport int i; ；-----------------------------------

Ioport int j;

Void foo(void)

{
i=10; ；-----------------------------------

iop_ptr_to_ioport;=&i; ；-----------------------------------

j=* Ioport iop_ptr_to_ioport ；-----------------------------------
}
收集于网络，如有侵权请联系管理员删除
四、编程题（每题10分，共20分）
1．编写汇编源程序ADD.asm实现以下功能：y=x1+x2。（其中x1=6，x2=8，ADD.cmd文件已经添加在工程ADD.pjt中。）

2．试编C源程序，实现双向流水灯功能，要求每个灯点亮1s之后点亮下一个灯。已知条件如下：1）流水灯的硬件连接如图；2）初始化DSP运行时钟和初始化EMIF接口函数分别为CLK_init()和initemif()，延时子程序为void Delay(unsigned int nDelay)，当nDelay=1时，延时为1ms，以上三个子程序均可以直接调用；3）流水灯控制寄存器为0x400005,其最低位对应于D1。

流水灯硬件连线
六、实验题（7分）
1．以编程题5.1为例，请写出使用CCSv3.3 进行调试的全部过程。
