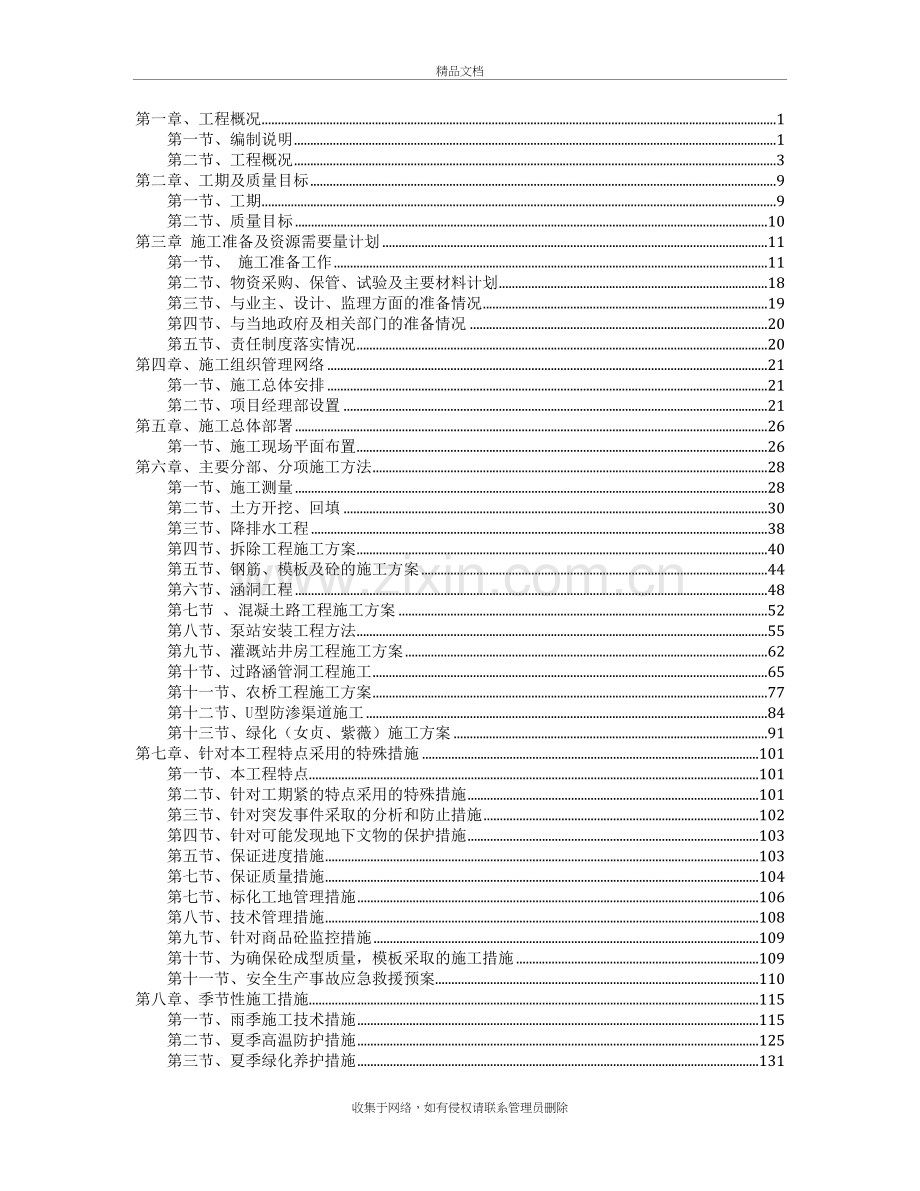

1、高标准农田建设施工组织设计精品文档第一章、工程概况1第一节、编制说明1第二节、工程概况3第二章、工期及质量目标9第一节、工期9第二节、质量目标10第三章 施工准备及资源需要量计划11第一节、 施工准备工作11第二节、物资采购、保管、试验及主要材料计划18第三节、与业主、设计、监理方面的准备情况19第四节、与当地政府及相关部门的准备情况20第五节、责任制度落实情况20第四章、施工组织管理网络21第一节、施工总体安排21第二节、项目经理部设置21第五章、施工总体部署26第一节、施工现场平面布置26第六章、主要分部、分项施工方法28第一节、施工测量28第二节、土方开挖、回填30第三节、降排水工程38
2、第四节、拆除工程施工方案40第五节、钢筋、模板及砼的施工方案44第六节、涵洞工程48第七节 、混凝土路工程施工方案52第八节、泵站安装工程方法55第九节、灌溉站井房工程施工方案62第十节、过路涵管洞工程施工65第十一节、农桥工程施工方案77第十二节、U型防渗渠道施工84第十三节、绿化(女贞、紫薇)施工方案91第七章、针对本工程特点采用的特殊措施101第一节、本工程特点101第二节、针对工期紧的特点采用的特殊措施101第三节、针对突发事件采取的分析和防止措施102第四节、针对可能发现地下文物的保护措施103第五节、保证进度措施103第七节、保证质量措施104第七节、标化工地管理措施106第八节、
3、技术管理措施108第九节、针对商品砼监控措施109第十节、为确保砼成型质量,模板采取的施工措施109第十一节、安全生产事故应急救援预案110第八章、季节性施工措施115第一节、雨季施工技术措施115第二节、夏季高温防护措施125第三节、夏季绿化养护措施131第四节、冬季施工措施137第九章、质量保证措施141第一节、质量保证措施141第二节、质量控制措施150第三节、技术节约措施152第四节、技术资料管理153第十章、工期保证措施154第一节、保证工期的技术措施154第二节、保证工期的管理措施155第三节、作业层及机具设备、材料保证156第四节、资金保证156第十一章、安全生产和文明施工措施1
4、58第一节、安全目标158第二节、安全管理机构158第三节、确保安全生产文明施工、环境协调的措施158第十二章、降低成本措施165第一节、落实成本目标责任165第二节、加强合同预算管理165第三节、控制月成本165第四节、降低直接成本措施165第十三章、主要施工机械和工具、主要周转材料、劳动力安排一览表167第一节、机械设备的配置167第二节、机械设备的使用与维护167第三节、劳动力安排计划172第四节、劳动力组织和管理172第十四章、施工进度计划173第十五章 、施工总平面布置图174第一节、施工总平面布置原则174第二节、临时设施布置174第三节、料场、仓库、搅拌机布置176第四节、施工现
5、场平面管理178第五节、施工总平面布置图182第十六章、其他措施185第一节、成品保护组织措施185第二节、成品保护技术措施185第三节、与地方关系协调的具体措施及计划安排186第四节、对技术简单分项工程交由村集体经济组织及农民施工的安排187第五节、施工技术档案资料的管理方案与措施194第六节、环境保护保证措施196收集于网络,如有侵权请联系管理员删除 第一章、工程概况第一节、编制说明本投标施工组织设计严格按照工程招标文件和招标范围对施工组织设计的要求进行编制。在人员、机械、材料调配、质量要求、进度安排、施工平面布置等方面统一部署的原则下,进行技术组织指导。根据本工程设计特点、功能要求,本着
6、对业主资金合理利用,对工程终身负责,以“科学、经济、优质、高效”为编制原则。我公司对此次施工组织设计的编制高度重视,召集了参加过类似工程施工、有丰富管理及施工经验的人员,在仔细研究图纸,明确工程特点、充分了解施工环境、准确把握业主要求的前提下,成立了编制专题小组,集思广议、博采众长,力求本方案切合工程实际,思路先进,可操作性强。一、编制依据1.2016 年度XX市XX区第一批国家农业综合开发土地治理项目 XX镇高标准农田建设 1 标段工程施工图纸、标前答疑及有关补充文件。2.国家、建设部、现行有关部门和单位颁发的规范、规程、标准。3.现场踏勘调查所获得的有关资料。4.我单位拥有的科技工法成果和
7、现有的管理水平、劳力、设备、技术能力以及长期积累的丰富施工经验。二、编制原则1.严格遵守招标文件所规定的工程施工工期、招标合同条款以及招标文件的各项要求,根据工程的特点,在工期安排上尽可能提前完成。2.坚持在实事求是的基础上,力求技术先进、科学合理、经济适用的原则。在确保工程质量标准的前提下,积极采用新技术、新工艺、新机具、新材料、新测试方法。3.合理安排工程项目的施工程序,做到布局合理,突出重点,全面展开,采取平行与流水作业相结合的方式;正确选用施工方法,科学组织,均衡生产。各项目工序紧密衔接,避免不必要的重复工作,以保证施工连续均衡有序进行。4.调和配合,根据施工具体情况,适当调整施工中各
8、个工序的施工安排并采取相应措施。5.结合现场实际情况,因时因地制宜,尽量利用原有设施或就近已有的设施,减少各种临时工程。6.坚持自始至终对施工现场全过程严密监控,以科学的方法实行动态管理,并按动静结合的原则,精心进行施工场地规划布置,节约施工临时占地。严格组织、精心管理,文明施工,创标准化施工现场。7.坚决贯彻“百年大计、质量第一”的质量方针,建立健全质量保证体系。8.建立健全安全保证体系,制定安全保证措施和防护措施,坚持标准化作业,确保安全生产。实现“消灭重伤以上人身伤亡事故,消灭一切机械设备重大损失事故,消灭交通责任运输重大事故,消灭等级火灾事故,创建安全生产文明施工的标准化工地。”第二节
9、、工程概况一、工程概况工程名称:2016 年度XX市XX区第一批国家农业综合开发土地治理项目XX镇高标准农田建设 1 标段 。XX市XX区 2016 年国家农业综合开发XX镇高标准农田建设项目区位于XX市XX区XX镇东北部,西临野田河,北至范沟河与太平村接壤,东与新堡村相邻,南至华阳新华街,东西宽约 3.3 公里,南北长约 3.1 公里,土地总面积达 9.8 平方公里。涉及华景、迎新、纪东、华阳 4个行政村,30 个村民小组,1421 个农户,涉农人口 4342 人,涉农劳动力 1717 人。项目区规划连片建设高标准农田面积 10000 亩。水利措施:疏浚中小沟共计土方 5.04 万 m3,共
10、计 37.4km,其中小沟 20.7km,中沟 16.7km;新建灌溉泵站 27 座; 新建排涝站 2 座;修建 U 型混凝土防渗渠道 15.49km; 建设机耕桥 15 座 (其中 4 座新建,11 座拆建);建设圩口闸 5 座(其中 3 座新建、2 座拆建);新建小型田间配套建筑物 550 座(其中灌涵 150 座、排涵 100 座、进田机桥 150 座、渠桥 150 座);新建涵洞 1 座。田间道路措施:新建 3.5m 宽混凝土路 14.15km,其中 4.75km 无路基,其余有路基。林业措施:项目区共植树 1.2 万株,种植于新建混凝土路两侧,采用大叶女贞与紫薇,大叶女贞胸径 3cm
11、、紫薇胸径 3cm,各种植 0.6 万株,共计 1.2 万株。二、主要建设内容1、土地平整工程主要是平整田块客土拉运,新增耕地翻耕,加施有机肥等;2、灌溉与排水工程新建200HW灌溉站8座,250HW灌溉站7座,350ZLB 排涝站1座,800ZLB 排涝站1座,U90防渗渠道3.36km,U70防渗渠道5.49km;3、 农桥、过路涵、跨渠桥及排水新建304.5m桥1座,244.5m桥1座,134.5m桥1座,拆建104.5m桥1座,拆建84.5m桥1座,新建3.04.0m 圩口闸1座, 80cm16m 涵洞1座, 50cm4m 灌溉涵洞50座, 50cm12m 灌溉涵洞37座, 40cm4
12、m 过路涵73座, 50cm4m 过路涵73座, 50cm4m 排水涵洞27座, 50cm8m 排水涵洞27座;4、田间道路工程3.5m 混凝土路(无道路基础)1.5km,3.5m 混凝土路(有部分道路基础)5.34km;5、 绿化工程绿化(女贞、紫薇)共种植6000株。三、工期及质量要求总工期:300日历日计划开工日期:2016年6月1日计划竣工日期:2017年3月28日 质量要求:合格,达到国家高标准基本农田建设标准、土地整理行业标准和项目规划设计要求。四、施工条件1、交通条件及施工材料项目区处有公路及村屯之间道路较好,交通便利。区内工程建设所需的物质如钢材、木材、水泥、柴油、汽油、砂石可
13、直接由市购买。2、天然建筑材料(1)土料修路填筑土料主要取自沟道开挖的土方及周围高岗土料,土料充足。(2)砂石料本工程建筑物较分散,且单座建筑物工程量较小,因此建筑物用砂石料由当地砂场、石场购进。五、 采用的施工技术规范、规程及标准1、 设计依据:(1)、江苏省农业资源开发局土地处和江苏省财政厅农发办联合发布的关于编报 2016 年国家农业综合开发存量资金土地治理项目计划的通知;(2)、供配电系统设计规范(GB50052-2009);(3)、低压配电设计规范(GB50054-2011);(4)、建筑物防雷设计规范(GB50057-2010);(5)、建筑物照明设计规范(GB50034-2013
14、);(6)、高标准农田建设通则(GB/T30600-2014);(7)、灌溉与排水工程设计规范(B50288-1999);(8)、水利水电工程等级划分与洪水标准(SL252-2000);(9)、节水灌溉工程技术规范(GB50363-2006);(10)、水土保持综合治理技术规范(GB/T16453.16-2008);(11)、水闸设计规范(SL265-2001);(12)、泵站设计规范(GB 50265-2010);(13)、公路桥涵设计通用规范(JTG 60-2015);(14)、建筑地基基础设计规范(GB50007-2011);(15)、渠道防渗工程技术规范(GB/T50600-2010)
15、;(16)、农田灌溉水质标准(GB5084-2005);(17)、地面水环境质量标准(GB3838-2002);(18)、 灌溉与排水渠系建筑物设计规范(SL482-2011);(19)、水利建设项目经济评价规范(SL72-2013);(20)、XX市XX区 2016 年国家农业综合开发XX镇高标准农田建设项目初步设计报告。2、施工技术规范(1)、土地整理项目规划设计规范TD/T1012-2000;(2)、渠道防渗工程技术规范SK18-19;(3)、水利水电工程施工测量规范SL52-93;(4)、水利水电工程施工组织设计规范SDJ38-9;(5)、水利水电基本建设工程验收规范SL223-199
16、9;(6)、地基与基础工程施工验收规范GBJ201-83;(7)、灌溉与排水工程设计规范GB50288-99;(8)、水利建设项目经济评价规范SL72-94;(9)、渠系工程抗冻胀设计规范SL23-91;(10)、水利建设项目经济评价规范SL72-94。2、规程(1)、土地开发整理规划项目验收规程;(2)、土工试验规程SD128-87;(3)、水利水电建设工程施工质量评定规程(试行)SL/176-1996。3、标准 除涝标准:项目区的排涝标准为日降雨 200mm,雨后 1 日排出不受涝,排涝模数达到 0.9立方米/秒/平方千米灌溉标准:设计灌水模数 q=(3.03m3/s)/万亩设计高程系:采
17、用废黄河高程系(1)、土地开发整理标准TD/T1011-1013-2000;(2)、土工试验方法标准GBJ128-88;(3)、水利水电基本建设工程单元质量等级评定标准SDJ249-88;(4)、建筑工程质量检验评定标准GBJ301-88。4、其它(1)、中华人民共和国土地管理法;(2)、中华人民共和国土地管理法实施条例;(3)、基本农田保护条例;(4)、土地开发整理规划编制程序;(5)、国家投资土地开发整理项目管理办法;(6)、工程建设标准强制性条文水利工程部分。第二章、工期及质量目标第一节、工期本工程计划工期300日历天,计划开工日期:2016年6月1日,计划竣工日期:2017年3月28日
18、。我方在此时间内将采取一切有利措施,保证工期目标的实现。如本单位中标,我方将在接到开工通知后,立即组织施工力量进场施工,并在合同规定的时间内竣工或提前竣工。我公司将以高度的协调措施,优秀的管理水平和一流的施工技术来确保工程工期。保证措施:编制好有针对性的、切实可行的施工组织设计。采用先进合理的施工方法、施工工艺和操作顺序,以免发生工种间的矛盾。根据施工实际情况合理安排劳动力和施工机械,避免发生因劳动力不足或机械不到位等原因而影响施工进度。提前联系材料,联系材料时,充分考虑材料的复试时间,保证材料能及时到场。提前联系各种质监或安监部门的检查验收。科学地安排施工进度计划,对施工进度实行跟踪监测,每
19、周举行一次内部工程例会,分析计划进度跟实际的差距,及时解决不利于进度的问题。进度的优化调整,施工总进度计划在取得业主及有关专业分包单位认可后,进行优化,计算最迟开始、最迟结束、总时差、早开始单时差、迟开始单时差、段间间隔,根据资源条件用网络技术进行优化。编制周作业计划。施工开始后,根据工程进度计划系统,编制详细的周作业进度计划。按总进度计划的进度控制每周计划,周计划的主要工序作业时必须符合总进度计划的规定,如有变动,必须有详细说明和补救措施。将总进度计划的工序划分成工种的小工序,规定每工种的作业位置.作业起止时间。周作业计划交各施工队、分包单位讨论和协调,最后经周生产会议发布,交由施工队、分包
20、单位,向班组交底,严格履行。定期的协调会,应汇编和检查计划的执行情况,分析原因,进行协调调整,保持计划的持续性。第二节、质量目标1、工程质量目标:确保合格。2、工程安全:在整个施工过程中杜绝重大伤亡事故。3、文明施工:创建一流的施工现场,争创安全文明标化施工工地。4、施工现场到位率:项目经理现场到位率80%,其它管理人员现场到位率100%。第三章 施工准备及资源需要量计划第一节、 施工准备工作一、开工前准备根据工程特性,提前进行施工总动员,超前做好施工准备工作,明确工期目标、质量目标、安全目标。强化工期及质量、安全意识,强调本工程高起点、高速度、高标准及具体要求,充分做好进场准备。组建项目经理
21、部领导班子和部门机构,确定各部门、施工队负责人,明确各部门及班组的职责和任务。做好机械设备和材料工具保养工作,做到设备、材料、工具进场即能正常使用。由我公司自行组织对项目的实施现场的实际情况客观条件和环境进行的现场调查组织现场踏勘照片:要拆建的泵房拆建的农桥二、施工技术准备(1)熟悉施工图纸和有关技术材料及时组织技术和管理人员,认真熟悉图纸和有关设计资料,充分了解设计意图和技术要求,把握工程特点和施工工序,提出施工部署和施工安排初步意见,确定应收集的技术资料、标准和有关规范,做好技术保障工作。(2)编制实施性施工组织设计、施工方案及工程项目质量与安全控制预案在对施工现场进一步详细勘察后,根据设
22、计图纸结合投入施工后的实际力量,对工、料、机等因素统筹安排配置,对施工部署计划和质量安全措施进行科学的安排,编制一份切实可行的、实施性强的施工组织设计、方案,并及时提交监理工程师审批。制定整个工程项目的质量、环境、职业健康安全管理目标、指标及质量与安全预控方案,使工程质量、环境、职业健康安全管理有一个良好的开头。(3)技术交底、技术复核对参与工程施工的管理人员、技术人员和工人进行技术交底,通过技术交底,使全体员工对工程特点、技术要求和施工方案、操作规程、质量、安全、工期目标有全面的了解,做到心中有数,标准明确,责任分明,以便科学的组织施工和合理安排工序。第二节、物资采购、保管、试验及主要材料计
23、划1、根据本工程特点和施工预算材料用量,及时组织各类材料进场和成品、半成品的加工订货,落实调动工程所需的脚手架、模板等材料进场。2、工程所需的所有材料由项目部材料员根据物资采购需求计划进行采购,从陆路由汽车等运输工具运送到各施工现场。3、物资进入现场经验收合格后,按管理体系要求分类堆放在指定的地点,并按不同类型、不同规格、不同批次分别进行标识,严禁混堆乱放。4、物资由财务器材人员根据入库台帐、材质证明及入库验收单,用标签进行标识。标签上注明:名称、规格、型号、生产厂家、供货日期、生产日期等。露天堆放的物资标识应具有抗风雨能力。5、按规定做好材料运输、贮存工作,如:水泥在运输及贮存中不得受潮,必
24、须有防潮措施,并按不同的品种、标号、出厂批号、袋装或散装等分别运输及堆放,袋装水泥的堆放高度不超过10袋。土工布在运输过程中和运抵工地后应妥为保存,避免日晒,防止粘结成块,将其储存在不受损坏和方便取用的地方,尽量减少装卸次数,材料储存的位置及方式报监理工程师批准。现场建立试验室,对所用钢筋、水泥、砂石等原材料依据规范要求,并由有资质监理工程师见证取样,交由有法定检验资格的单位做相关材料检测试验,并提交检验报告,同时按合同技术条款要求,根据不同砼强度做配合比试验,报监理工程师批准,用作施工依据并据此控制施工质量。第三节、与业主、设计、监理方面的准备情况1、按中标通知书规定的时间签订工程承包合同,
25、明确与工程有关各方的权利和义务,以便各方均能按章有序地开展工作。2、项目部各专业人员与业主、设计、监理等各方的相关人员建立对口的工作关系,以便工作及时衔接到位。3、交接与工程施工有关的批准报告、设计图纸、建设许可证等文件资料,办理有关的施工手续。4、现场交验施工区域红线、中心基线、桩号坐标、主要控制点、三角水准点等测量放样的基础资料。5、按招标文件或合同的具体规定,现场落实水电接入点、进场交通道口及临时设施的用地范围。6、协助业主全面完成施工范围内的拆迁移线工作,并弄清可能存在的地下管线等隐蔽物的保护要求。第四节、与当地政府及相关部门的准备情况1、建立专门的工作小组,负责协调处理与当地政府和驻
26、地单位及区域村组居民有关的各类事务及矛盾。2、根据招标文件或合同的规定,协调临设布置的水电接入点,以达到最快最省最方便地解决施工生产、生活用水和施工用电问题。3、临时设施工程严格在规定的红线范围内布置,不得损坏周边单位的财物或村组居民的农作物;按照文明、环保要求的规定时间施工,不得扰乱群众的安宁生活。4、主动与周边单位及居民沟通,搞好群众关系,建立互信的良好合作架构。5、与地方政府的水利、海事、城建、市政、卫生防疫、公安、劳动、工商、税务等相关行政部门协调,并办理好本工程施工的驻地管理的有关手续。第五节、责任制度落实情况公司与项目经理部、项目经理部与各科室及各施工作业队、各科室及各施工作业队与
27、每一责任人,层层分解并签定有关安全、质量、工期、文明、环保等方面的责任书,明确权利义务,落实措施到位。第四章、施工组织管理网络第一节、施工总体安排若我公司有幸中标,将立即组织公司项目经理和技术总工程师、技术负责人、施工员等认真阅读、研究、审查施工图,在充分领会设计意图的基础上会同业主、设计单位、监理单位一起进行图纸会审,将设计图中与施工实际可能出现的问题指出并会商解决,确保工程质量及功能满足设计要求。作好施工方案的编制工作,避免在以后施工中,出现盲目性,以确保工程的施工质量。编制施工作业时间计划,确保工程施工管理有的放矢,防止出现瞎指挥,乱安排。制定质量管理,安全文明施工的各项措施、制度、确保
28、工程管理有章可循。1、本工程为加强环境保护,减少污染及扰民,施工用砼及沥青砼一律采用商品砼,路面基层用料采用场外设站,自卸车运输。施工区域设施工人员生活区、办公区、钢筋加工区,部分构件预制场地。2、施工人员共分七个施工队:配电安装施工队,灌溉站施工队,渠道施工队,涵管农桥施工队,田间路工程施工队。3、正常情况下劳动力保持在120人左右,最高峰达到250人。4、施工组织机构及项目管理班子第二节、项目经理部设置专业技术及管理人员配置表序号技术及管理人员人数职 称是否有类似工程施工经验1项目经理1中级有2项目副经理1中级有3技术负责人1中级有4专职安全员1初级有5专职质检员1中级1人有6预算员1初级
29、有7施工员2初级有8测量员4中级1人初级3人有9试验员1初级有10资料员1初级有11材料员1初级有12协调员1有合 计161.项目经理全面负责本项目生产经营管理工作,实行项目经理负责制。项目总工程师(1人,具有高级工程师职称):全面负责本项目的技术工作和施工技术管理工作,贯彻执行国家的技术政策和技术标准、技术规程、验收规范及技术管理制度。2.项目副经理协助项目经理,具体负责本项目工程的施工统筹、质量、安全、设备、物质及工程计划等管理工作。以确保本项目的工程质量、安全生产、进度计划、文明施工等目标的实现。3.施工技术部组织落实工程现场的进度计划、生产协调、施工技术、机械、材料、安全等管理工作,负
30、责对工程图纸及施工技术要求进行核对,针对工程中的技术问题,提出相关的技术措施和设计,并编制各分部分项工程的施工方案及技术措施,以保证本项目的质量、安全、生产、进度等管理工作的落实和顺利实施。4.质量安全部负责督促和检验本工程各项专业技术标准、施工规范及质量验收标准的执行工作。编制工程质量计划和质量监督检查计划,检查本项目的施工质量,收集与整理质量信息,掌握工程质量动态。组织制定本项目的施工质量防范措施和质量技术措施。进行工地安全管理。5.经营管理部负责本项目内的合同经营和财务管理工作,履行本项目的合同条款。组织制定项目实施计划的交底及实施中的督促、检查等工作。处理合同变更,整理和完善原始资料。
31、并按规定编制和统计向业主、监理工程师提供的项目计划、报表、计量支付资料等文件。6.材料设备部按照本工程所需材料和各种设备,根据项目部提供的数量、品牌,认真核对样板,到核准的合格供应商采购。依工程施工进度,工程特征及工程量计算出材料的需要量;依货源及交通运输情况确定材料的储备天数、运输方式、组织运输;设立仓库,组织仓库管理,供应现场施工。7.工地实验室对本工程所需检测的材料、成品按规定进行取样、检测并提出相应的报告,各种采购材料,在使用前通过试验室取样鉴定和质量检测,经复验合格后并取得监理认可后再投入使用。以保证本项目的施工质量。8.综合部负责本项目的行政、后勤、治安、消防、文明施工等管理工作。
32、为项目工程的顺利实施,提供后方保障。项目经理部下配电安装施工队,渠道施工1队,渠道施工2队,钻井施工队,涵管施工队,农桥施工队,农斗门施工队,架线配电施工队。在项目方案和总进度计划的安排下,实行分区分段流水作业,保证工程施工过程在时间和空间上的综合协调,按期保质地完成工程任务。 机构设置框图项目经理项目技术主管后勤人员专职安全员工程管理组项目副经理施工队施工技术组施工员专职质检员专职试验员第五章、施工总体部署第一节、施工现场平面布置本投标段场地布置在考虑施工进度,文明施工前提下,根据本标段的地理位置,周边环境及现场勘察情况,结合业主提供的平面图,按照规范,整洁,主次合理,运输交通方便,节约资源
33、的原则,对施工现场进行布置。一、施工及生活设施规划施工生活区、临时工作棚、工地试验室、钢筋加工场地、材料、设施存放场地等临时设施,充分利用本标段桥址范围和已征用的工程用地及重复使用的空地范围内进行设置,临时设施布置时遵循技术要求,符合劳动保护和环境及防火要求。(见施工平面布置图)。为发包人提供的施工现场办公及生活用房,将按专用条款的要求进行安排。现场建立的工地试验检测机构标准,按天津市建委的有关规定设置;实施过程中的个别试验项目委托社会上有资质的试验检测机构进行试验检测。二、便道设施外接道路利用现有路网,并结合工程需求设置工地的连接便道。三、施工用电、用水布置标段内的施工用水、用电,由业主指定
34、的专用地点接入。四、组织机械设备及物资进场按总体施工计划,陆续组织各种技术工人、机械司机等人进场。所有人员在上岗前5天到位,以便组织工程情况交底、设备调试等工作。各种机械设备根据工程需要由拖车运入现场。所有物资由项目经理部下设的物资部统一采购供应。五、做好开工项目的材料试验在项目部建立小型土工实验室,配齐土工工程需要的各种试验设备,提前进行调试,经检测合格后及时按要求的项目作出先开工程的各种验。对进场的砂、石、水泥、钢筋等材料按规定抽样检验。六、建立测量控制系统根据设计文件所要求的精度,对导线点进行复测,按施工要求加密控制点,并做出测量方案。对重要控制点进行加固保护,以利校核。七、编制开工报告
35、在人员、机械设备进场,材料试验、测量复核等各项准备工作完成后,编制开工报告,申请正式开工。第六章、主要分部、分项施工方法第一节、施工测量一、准备工作(一)图纸会审会同技术人员对图中大样尺寸进行校核,确保工程整体尺寸吻合无误,解决图纸中的错、漏等问题,以便施工顺利进行,如有疑议可直接同设计洽商。(二)测量班组的建立设测量主管2人,测量工36人。(三)器、用具的配备及鉴定情况仪器、用具的配备及鉴定情况表名称规格型号鉴定情况产地单位备注经纬仪DJ2合格北京套2水准仪DS3合格北京套2钢尺50m合格哈尔滨把1钢尺30m合格哈尔滨把2塔尺5m合格哈尔滨把2盒尺5m合格北京只4线坠0.5KG合格北京只4袖
36、珍计数器PC-E500合格上海套4二、工程测量(一)首级导线点的复测先根据设计文件,按相同的导线形式和同等精度进行外业实地测量(如原有导线点被破坏,则相应增设),经微机计算后,提交相关资料报监理工程师审核,确定首级导线点的三维坐标数据,作为施工测量依据。(二)地形的复测使用精纬仪依据首级导线点和设计里程中桩坐标,用极坐标法恢复各里程桩位,用三角高程法实测地面高程,用水准仪测断面高程,提交纵横断面等相关资料报监理工程师审核,确定工程量。(三)建立施工测量控制网线路测量以首级导线点控制,遇特殊地段或施工要求,则布设次级导线加密,以满足放样区域50m内能有效控制。(四)测量标志保护及测量数据复验所有
37、测量标志设置牢固可靠,且不受施工影响,在施工期间加强对测量控制点的保护,并定期复验各控制点,发现问题及时补测补设。(五)线路施工放样放样原则为根据施工顺序逐层控制;放样方法为主要里程桩位采用精纬仪坐标法放样与校核,直线路段用穿线法;高程用水准仪测设。路基边坡线放样;根据设计图纸各桩号横断面中路肩的设计标高和设计边坡,实测各断面坡脚的地面高程,计算路基断面宽度和两侧坡脚坐标,测放路基边线。第二节、土方开挖、回填一、挡墙土方开挖施工质量控制要点 1、按施工图纸所示的清基技术要求进行开挖剖面测量放样成果的检查,开挖的剖面放样成果,须经监理人复核签认后,作为工程量计量的依据。2、严格按施工图及设计要求
38、施工,按照设计断面及高程要求进行,超挖应符号设计要求,不欠挖。3、在土方开挖过程中,将定期测量校正开挖平面的尺寸和标高,以及施工图纸的要求检查开挖边坡和平整度,并将测量资料提交监理人。 4、土方开挖应结合降排水措施,按建筑物先深后浅、先重后轻的施工顺序,合理分期、分批进行土方开挖施工。开挖过程中应采取可靠的降排水措施,排除地表水,降低地下水位,使其低于底板底高程。 5、土方开挖时应选用良好土料备料,以备土方回填之用;为防止堆土影响基坑或堤坡稳定,临近基坑或堤坡10M范围内的地面不得临时或长期堆土。 6、根据建筑物放样尺寸,留足施工操作所需空间,并注意边坡稳定,避免对邻近已有建筑物产生影响,工程
39、开挖时局部可能需陡坡开挖,当采用陡坡开挖时,除降排水措施外,还应考虑适当的工程支护措施,防止滑坡和塌方。7、严禁扰动地基和超挖,开挖至设计标高前应保留30CM土层,在无雨时人工挖除后,及时组织勘探、设计单位进行联合验槽,验槽通过后立即进行砼施工,严禁原壮土受扰动或泡水。开挖过程中如出现与设计不符的不良土层时,应及时通知参建单位会商解决;8、土方开挖宜满足基础工程的施工。9、土方开挖工程完工后,将会同监理人进行各项质量检查和验收:基坑底高程、宽度和边坡坡度是否符合设计要求,基坑底基本平整,无明显坡伏。10、土方开挖质量检查标准基坑土方开挖允许偏差见下表。基坑土方开挖检测内容和标准序号项 目允许偏
40、差(mm)检测频率检测工具和方法范 围点 数1坑底标高20(有垫底混凝土)0-20(无垫底混凝土)或100m24水准仪2轴线位移30块或10022经纬仪3基坑尺寸不小于设计规定值座、块4钢尺4基坑边坡设计的10%座、块3坡度尺或计算二、土方回填施工质量控制要点1、回填前应对现场和以完工程进行检查和中间验收,并作出记录,报监理审查,未经项目监理同意,不得开始回填。2、回填前必须清除所有杂物、余土及积水,填土中不得含有淤泥、植物根茎等,且混凝土必须达到规定的强度以上。3、填土前应选择所用土的试样按(SD28-84)进行标准击实试验,选定最优含水量,利用开挖的优质土进行回填。4、采用机械送土、碾压时
41、,应防止机械碰撞建筑物。采用蛙式打夯机等小型压实机械或人工碾压夯实。5、 每层铺土厚度和夯实遍数应根据土质、含水量、压实系数和机具性能确定并结合设计及规范要求,压实时,应相互搭接,上下层的接缝应相互错开。每层经检验后方可进行下一层的铺筑。 6、完工的结构物上部和周围应均衡回填,小心压实,防止结构物受到不均匀负荷和外力。7、填筑土料应按设计要求预留沉降量,如设计无要求时,一般预留不低于回填高度的3%。8、填筑土料做好防雨和保护措施,填成墙后高墙前低以利雨水排出,雨后对填筑的土料进行晾晒或清除不合格的土料,经检验合格后方可继续施工,如遇低温气候,应有防冻措施,冻结的土料或土层清除后,才能继续填筑。
42、9、对各工程部位的回填质量,应按规定的表格式样作好详细的施工记录,于当日交项目监理审核。10、回填土压实后的干容量,应有90%以上符合设计要求,其余10%的最低值与设计值的差不得大于0.5KN/M3,且不得集中。采用环刀法取样时,每个回填单元的每层取样一组。基槽回填,每层按长度20-50M取样一组,每层按600M2取样一组。取样必须在每层的下半部。11、土方回填施工质量检查标准 土方回填工程质量检测内容和质量标准见下表。土方回填工程质量检测内容和标准序号项 目允许偏差检测频率检测工具和方法备 注范 围点数1压实干密度应有85%以上的测点达到设计值,最小实测值不小于(设计值-0.5kNm3)每层
43、且200m34环刀法(取样必须在本层的下半部)2每层铺土厚度3.0cm每层4插扦量测一般厚度为30cm三、土方开挖、回填安全控制要点分析及措施1、土方开挖、回填安全安全控制要点分析 在土方开挖、回填施工中主要存在基坑塌陷、人员伤害、机械操作、临时用电等安全因素。四、土方开挖、回填安全控制措施土方开挖安全措施控制要点 1、基坑开挖边坡大小要适当,根据挖方深度,土的物理性质和地下水的实际情况,按规定确定放坡坡比。 2、工程所需材料堆放整齐,距沟边2m以外。 3、筑埂设置临时排水沟,以免雨水流入造成塌方。 4、一侧堆土时,应距沟边外1m,高度不超过1.5m,堆土顶面要向外侧作流水坡度。5、 堆土不能
44、靠近变压器、民房。6、机械开挖前应先发出信号,在挖土机臂杆回转半径范围内不允许进行其他工作。7、挖机在架空线路一侧施工时,臂杆与输电线路的安全距离不应小于规定:1KV时5m,1-35KV是3m,60KV时为0.11(v-50)/3m。8、大风、大雾、雷雨天气,机械不得在高压线附近施工。9、跟机修坡清底人员要戴安全帽,应距铲斗一定安全距离,同时采取必要的支撑措施和沟边翻土工作。10、开挖中的流砂现象对施工和施工安全及附近的建筑物危害极大,要将沟壁放出足够的边坡,或采取分段、快速施工方法,施工过程中禁止各种车辆通行以免引起沟壁坍塌,造成伤亡事故。2土方回填安全控制措施1、向基坑(槽)内回填土时,应
45、先检查坑槽壁是否安全可靠。2、用架子车向坑槽内倒土时不得撒开车把。3、翻斗车卸土时,坑槽边应设掩木或档墩,坑槽内人员应避开。4、使用打夯机、电动压路机时,其电源线开关闸刀应完好,操作人员应穿绝缘靴、戴绝缘手套,下班后应拉闸断电、加盖防雨设施,打夯机、电动压路机的保护零线应可靠连接,其联结点不少于两处。5、多台打夯机、压路机一起工作,应保持一定距离,不得相距太近。6、筛石灰时,人应站在上风方向,遇有五级以上大风,应停止筛灰工作。7、使用大型压路机、挖掘机等设备,应执行机械设备操作规程有关规定。五、土方平衡方案及弃土处理方案挡墙土方平衡方案1、土方平衡原则:挖、填平衡,多余土方外运。2、调配方案:根据土方的施工标高、挖填区面积、挖填区土方量,并考虑各种变更因素(如土的松散率、压缩率、沉降量等)进行调整后,对土方进行综合平衡
