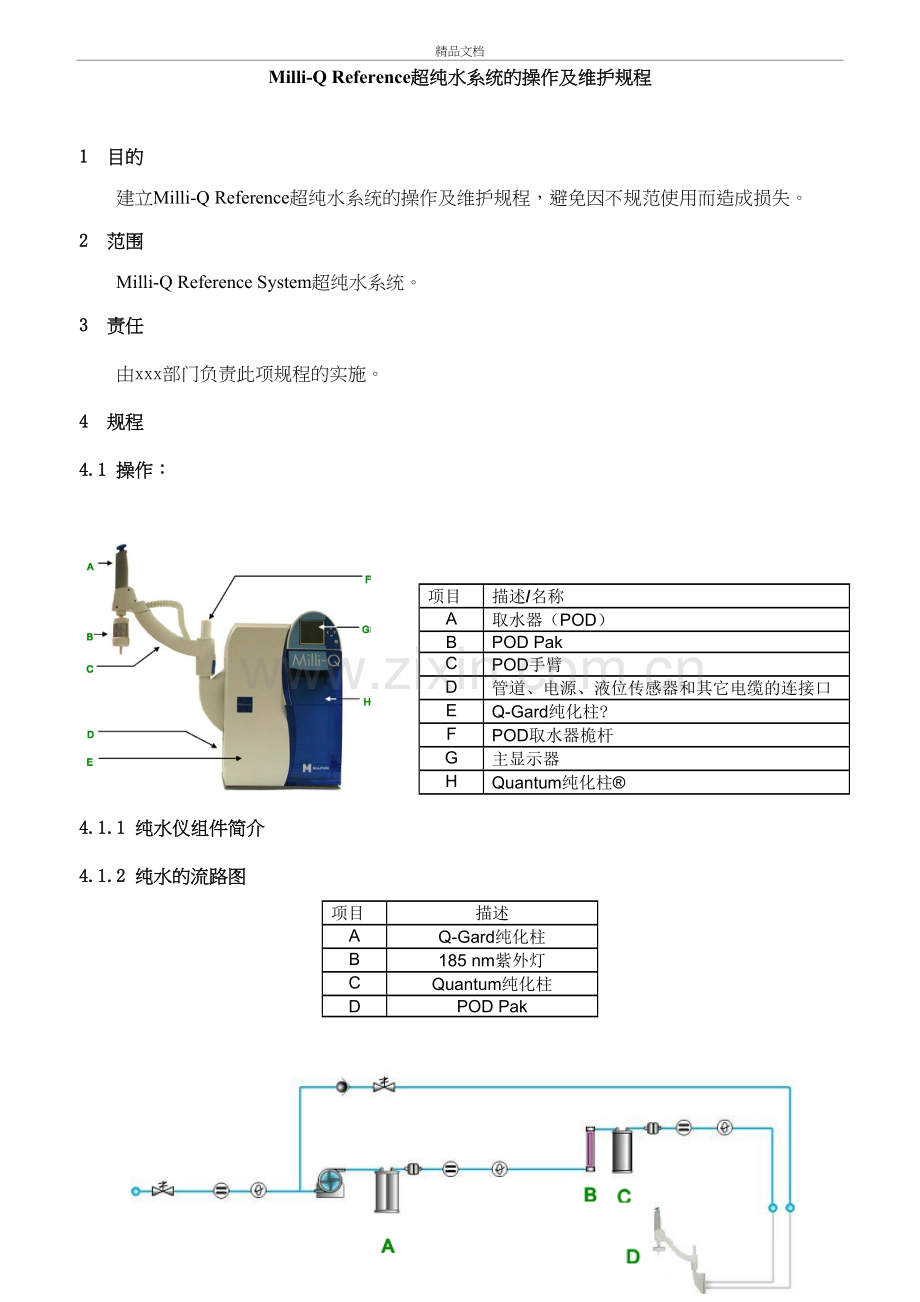

Milli-Q Reference超纯水系统的操作及维护规程

1 目的
建立Milli-Q Reference超纯水系统的操作及维护规程，避免因不规范使用而造成损失。
2 范围
Milli-Q Reference System超纯水系统。
3 责任
由xxx部门负责此项规程的实施。
4 规程
4.1 操作：
项目
描述/名称
A
取水器（POD）
B
POD Pak
C
POD手臂
D
管道、电源、液位传感器和其它电缆的连接口
E
Q-Gard纯化柱?
F
POD取水器桅杆
G
主显示器
H
Quantum纯化柱®
4.1.1 纯水仪组件简介
4.1.2 纯水的流路图
项目
描述
A
Q-Gard纯化柱
B
185 nm紫外灯
C
Quantum纯化柱
D
POD Pak

4.1.3 LED灯的提示：打开电源，LDE亮绿灯提示电源接通，可以正常使用；亮黄灯提示需要进行维护和保养工作，请根据显示屏上的信息并按指示灯处理；亮红灯为报警提示，系统不正常或者耗材异位或其他状况，请联系实验室管理员和维修工程师。
4.1.4 取水的的常规超
1）优化水质：取水前，产水可以在系统内循环。这有助于优化水质，按照以下步骤进行循环。在“就绪”模式下按“”键选择“循环->”，等待至产水的电阻率为18.2MΩ.cm，按下“”键退出至“菜单->”。

2）在就绪模式下，按下 POD取水器上的开关取水。如上图所示，L：低流速（轻按）；M：中等流速（轻按）；H：高流速（按下并保持住，完成后放开）；H：保持高流速（按下后放开，或重新按到底）。
4.1.5 定量取水：在“就绪”模式下，按“”键选择“体积->”，进入“体积设置”，按“”键和“”键增减体积，按“”键取水，按“”键退出。定量取水后，系统将进行3min水循环，然后停止水循环。
4.1.6 查看水质：在“就绪”模式下，屏幕显示了电阻率和温度。按“”键选中“菜单->”进入“就绪菜单”，按“”键选中“水质->”，再按“”键可以选择查看“Milli-Q进水水质->”、“水箱水位”和“Milli-Q产水水质”。
4.1.7 查看操作：查看操作可以让您看到主要部件的状态。在“就绪”模式下，按“”键选中“菜单->”进入“就绪菜单”，按“”键选中“查看操作->”，再按“”键可以选择查看“系统操作->”、“系统提示->”和“系统报警->”和“系统监测->”。
4.1.8 查看耗材状态：在“就绪”模式下，按“”键选中“菜单->”进入“就绪菜单”，按“”键选中“消耗品状态->”，再按“”键可以选择查看“Q-Gard”、“185 UV灯”、“Quantum柱”和“POD Pak”耗材的状态。

4.2 维护操作
4.2.1 当屏幕上出现提醒信息时，按要求更换Q-Gard柱、185nm UV灯、Quantum柱和POD Pak。
4.2.1.1 更换Q-Gard柱：
1）当出现以下提示或报警信息时，就应当更换 Q-Gard纯化柱。
• 报警消息=MILLI-Q RES < SP，更换 Q-GARD和 QUANTUM；
• 提示消息=更换 Q-GARD纯化柱。
2）卸载：将系统置于“待机”模式，往下按一次POD取水器开关以使系统卸压。在停止取水后，再次按下PD去水器开关。打开系统左侧们，提起纯化柱的锁定把手。拆除旧的Q-Gard柱，稍后系统会显示“Q-Gard柱脱出”。
3）安装：拆下Q-Gard柱2个端口上的塑料盖，确定橡胶O型垫圈都牢牢固定在端口内，用水湿润垫圈，将柱的顶部推入系统端口中，推动柱的底部。按下锁定把手，关闭系统机箱的左侧门。
4.2.1.2 更换Quantum柱
1）当出现以下提示或报警信息时，就应当更换 Quantum纯化柱。
• 提示消息=更换 QUANTUM纯化柱
• 报警消息=MILLI-Q RES < SP，更换 Q-GARD和 QUANTUM
无论何时更换Q-Gard柱，都要同时更换Quantum柱，以确保最佳水质。
2）卸载：将系统置于“待机”模式，往下按一次POD取水器开关以使系统卸压。在停止取水后，再次按下PD去水器开关。打开系统右侧们，拆除旧的Quantaum柱，稍后系统会显示“Quantaum纯水柱脱出”。
3）安装：拆下Quantaum柱2个端口上的塑料盖，确定橡胶O型垫圈都牢牢固定在端口处，用水湿润垫圈，将柱推入系统适当位置，关闭系统机箱的右侧门。当新的Quantaum柱安装妥当后，屏幕显示“已安装新的Quantaum柱、目录编号、及生产批号”。按下“”键返回“菜单->”。
4）清洗：新安装的Quantaum柱需要进行清洗，从而确保最佳水质。找到系统附件袋中的清洗管道和棘式接头，把棘式接头用螺丝钉固定在POD取水器上。请勿在棘式接头的螺纹上绕任何白色胶带。POD取水器内安装有O型垫圈。把清洗管道的一端安装到棘式接头的一端，把清洗管道的另一端放入水池中。在“就绪”模式下，按下POD取水器开关，几分钟后就可以从取水器中取水，放水约10min。这样能排出系统中残留的空气，同时也能冲洗残留的Q-Gard柱和Qunantum柱中的纯化介质。完成后，将系统出于“就绪”模式。
4.2.1.3 更换POD Pak
1）造成 Milli-Q纯水流速降低的原因之一就是 POD Pak堵塞。当有迹象表明POD Pak被堵塞了，就应将其更换。 确认 POD Pak是非气密的。取水并打开排气口，以检查里边是否还有存留的空气。之后，关闭排气口。当屏幕出现 “更换 POD PAK” 的提示信息时，应当更换 POD Pak。
2）按照POD Pak中的指示说明卸载和安装。
3）安装POD Pak时需要注册。在“待机”模式下，按“”键先后进入“菜单->”、“维护->”、“安装POD Pak->”， 在“安装POD Pak->”中按“”键选择安装的POD Pak型号，按下“”键，再按“”键，最后按3次“”键返回“待机”状态。
4.2.2 清洗进水滤网
1）进水滤网的目的是为了阻止较大颗粒进入系统。如果进水滤网堵塞，则进水无法顺利进入系统。 清洗进水滤网可去除任何截流的残留物。当屏幕出现“检查进水滤网”提示信息时，应当清洗进水滤网。无论您在什么时候怀疑进水滤网可能被堵塞了，都可对其进行清洗。
2）进入“待机”模式，关闭进水供应阀门；从进水供应系统中卸下进水滤网，从进水滤网的另外一端卸下管道；通过进水滤网让自来水回流；在进水管道的螺纹上缠绕3到4圈白色胶带；将进水滤网装回到进水管道上，把管道连接在进水滤网的另一端上；打开进水供应阀门，进入“就绪”模式。
3）清洗滤网后需要注册。在“待机”模式下，按“”键先后进入“菜单->”、“维护->”、“清洗滤网->”， 在“清洗滤网->”中按“”键，再按“”键登记时间，屏幕提示“滤网清洗时间已登记，应在365天内进行下次维护。”最后按3次“”键返回，选择“就绪”模式。
4.2.3 校准流速
1）在以下情况下，需要校准流速：a.安装了新的耗材，如：POD Pak或Q-Gard纯化柱，以及Quantum纯化柱；b.更换了传感器或主要组件；c.更改了进水参数，如：水压；e.压力调节器设置；f.改变了水箱大小；g.清洗了进水滤网；h.改变了温度(>3℃)。
2) 在“待机”模式下，按“”键先后进入“菜单->”、“管理员菜单->”、“设置->”和“流速校正->”，在POD取水器下放置一个1L量筒，按下“”键，自动取水直至停止。测量量筒中纯水的体积（ml），使用键盘将数值输入，再按“”键确认，最后按3次“”键返回，选择“就绪”模式。

4.3 注意事项
4.3.1 停电/断水时将系统切换至“待机”，关闭系统的电源开关,切断自来水开关。
4.3.2 恢复程序：确认排水口顺畅,并打开自来水开关；打开系统背后的电源开关；排掉纯水储罐内的滞留纯水；排掉超纯水系统约5至10公升的水。
4.3.3 机器要求的常态为“就绪”状态，并保持24小时通电，需要经常检查供水水箱是否充足，避免空气进入系统。取水时，首先将取水开关开至“循环”档，待显示屏显示的电阻率达到18.2MΩ.cm时，才能按取水开关放水。
