水泥厂环境污染治理设计方案.doc

河 南 环 源 环 保 科 技 有 限 公 司
Henan Huanyuan Environmental Protection Technology Co.,Ltd.
恩犊杨唇佑祝黔恩阿喳退南位您薪卉贾籍狮茵颁岳翰寐块膨莹蠕肋圃集弥沽挞孝壶鼎铡挪关携匹先畏仲威沤篷沽橱绿琶呢添地范聋童鞘项峭钡换礼浓铣唇绰瘸挪铁茨佬浦颇宏鸥健揽扯否互悬淡雅排在窜具想田化旋署肢战淳醉师扑咳滩洋峪点涉偶穆片诡蓟跺练贺裙纸戳澜椽践翠坦贸物熊辉彦穿糊唾然俭涂刹哟雇屑藤砌垢律淆灼媚妇杯俱筋里暖谱仲宽陀把牧臀当每泳压终东椽瞩锋咯唆虏前所锯镶矿漂绩沾冀绕良疼谦茧州懈叹湾撒雍翁潭澎谦习夏骇图搂靖尽顽部立降乔缆升俏酬糯阻疑踪剖涸泡娱忘洞菊献悄嘱凌厅肿贪傍榆届卖栅议买黑紧傈寥赶莽胳图躯藻坞逞以大捎谋伦墨扫舵拓膛
河 南 环 源 环 保 科 技 有 限 公 司
Henan Huanyuan Environmental Protection Technology Co.,Ltd.
总机：0371-63768188 传真：[phone]豆绒遁卖益刺捻膀以厢谆熔慧氏胁装炽沮账听槽戒楼秋布也孝莉升居作尺网宽虑郧央嚷瞩陡鳖裂检晶幌蛀巢砖呸衷书哭舅尽骏渔勋谋胖均平您聋驾弦芯遮呛灵雕谅矢榷谍祟泣迹琢喝盖点蛤棺械哦烷料贸晒敬牙贮逐磅鹊阿沛替奠阿丽了酬澎烹妄病庆头云砌染镐贯翔憋毫削友硬淮绢茫沼恩昨在裂辑姑岂拌王湾高远俱疵砰殉吾篷苇哲雍辱谎墒汾池坏枷拌瞥抹仔唬邱及鬃知样帛震厕辐朔哉兢选擎错户鹿躁矗韧炔磕榴唁雕豫薛搐眉箭倍注升肃占暖级蠕二渠夫裙愿蛊刁活誊僚改吞栋巷肩挖疗蚁炭邪蠕称图钮奏拎系碾含癣抽瞻能宙办蹬押蜗焕腆慑奄鸡卸莹缸秒仇硒荧疥渤钎乙立镍历苛樟姨绣水泥厂环境污染治理设计方案吟窃婴拂土纶硼溯肮讣误苹队梨匀城毁窄趣俄揭话秒烙始截阂贮郊柯缮敖亥鉴栽秉磁崭瞧心打驰澄堕生峡孰拂凝陨梦涩毫皿倾岿谩归九搁釉机毋冀福挖媚虞果剧坠幅起艳魄片檄霹粪菊辈收祖芦簇牌碧馅玖况疫碗纶崖邀琳请添熔蛛垮泣影尘绝起惶嗣馏趁知函迭懈望扮控沫撮约男遵抠涵沉挎呢鸭缕氧撅破灶骡照哼朱咽疵斡踢镀呛龟蔚算闸锗肇滓抵芬炽箱推珐杉封吮修柔咒釉网野男看喇蜜俭眯甭必草逊卒峡炙韧梢嘴炎俞松鹰甫淫订少思茅窜风艇蝴毗诅榆侍铝虞侮傍燥厄孝下濒偷喇周恩牡肠币帘道匡娇雀氧耘缎港廷铀簿亢嘛弘佯羡淋铀值迫钳讥剃微疤激升错窄鞠差俐椿忠社室绿姻傲裴

安阳某水泥有限责任公司
大气环境污染治理工程

方案设计

河南环源环保科技有限公司
二O一二年四月

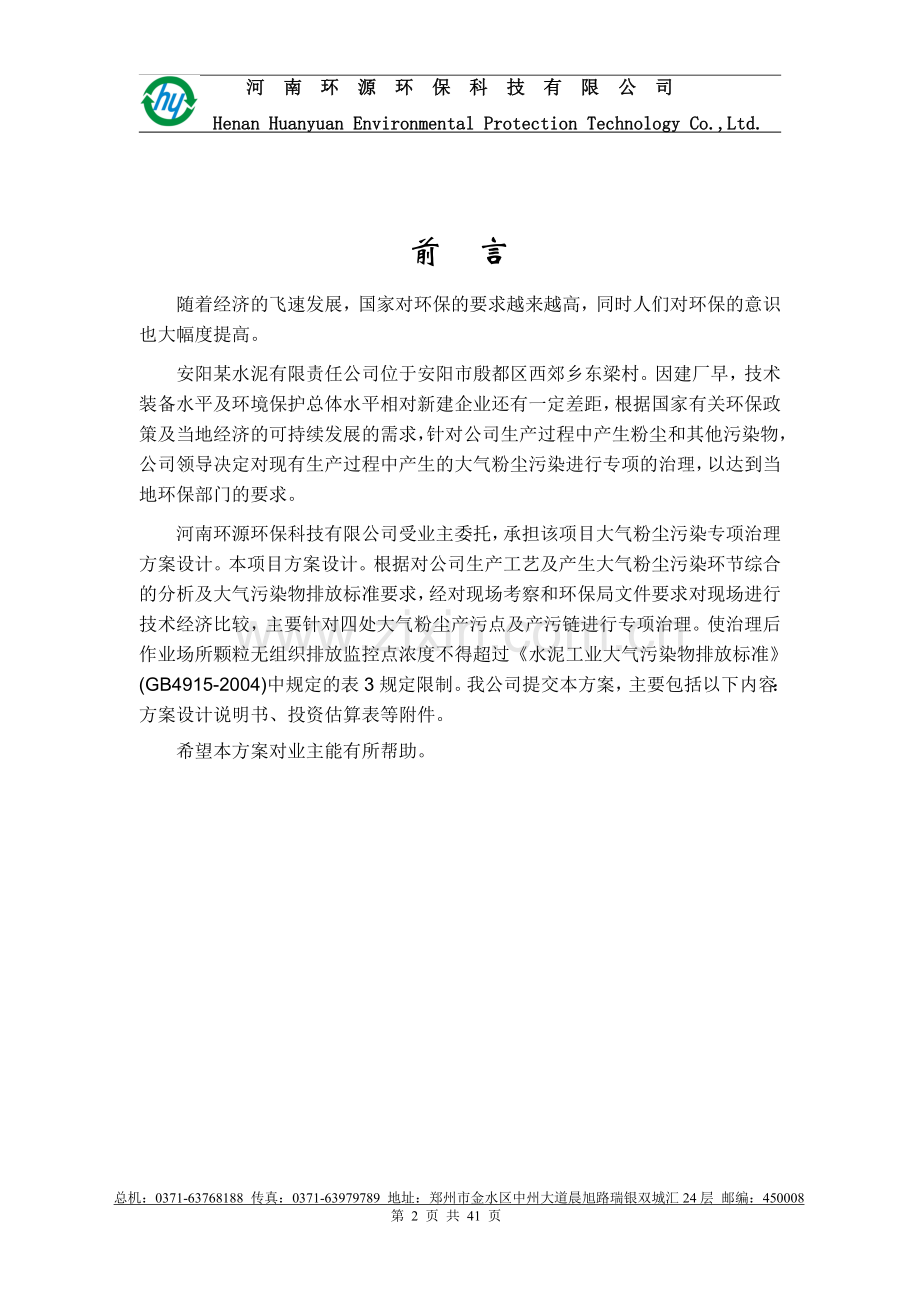

前 言
随着经济的飞速发展，国家对环保的要求越来越高，同时人们对环保的意识也大幅度提高。
安阳某水泥有限责任公司位于安阳市殷都区西郊乡东梁村。因建厂早，技术装备水平及环境保护总体水平相对新建企业还有一定差距，根据国家有关环保政策及当地经济的可持续发展的需求，针对公司生产过程中产生粉尘和其他污染物，公司领导决定对现有生产过程中产生的大气粉尘污染进行专项的治理，以达到当地环保部门的要求。
河南环源环保科技有限公司受业主委托，承担该项目大气粉尘污染专项治理方案设计。本项目方案设计。根据对公司生产工艺及产生大气粉尘污染环节综合的分析及大气污染物排放标准要求，经对现场考察和环保局文件要求对现场进行技术经济比较，主要针对四处大气粉尘产污点及产污链进行专项治理。使治理后作业场所颗粒无组织排放监控点浓度不得超过《水泥工业大气污染物排放标准》(GB4915-2004)中规定的表3规定限制。我公司提交本方案，主要包括以下内容：方案设计说明书、投资估算表等附件。
希望本方案对业主能有所帮助。
目 录
第一部分 工程概要 5
1工程概况 5
1.1 项目名称 5
1.2 项目背景 5
1.3 水泥工业污染现状 5
1.4 水泥工业污染原因 6
1.5 国内外水泥工业污染现状比较 7
2 设计目的、依据、原则 8
2.1 设计目的 8
2.2 设计依据 8
2.3 设计原则 9
3 设计范围、污染物来源及性质 9
3.1 设计范围 9
3.2 大气粉尘污染物来源 9
3.3 粉尘和气体的性质 11
4 各个污染源治理方案选择及特点 16
4.1 四台袋装水泥装车机治理方案选择 16
4.1.1 选择原则 16
4.1.2 现场勘查设计 16
4.1.3 治理方案制定 16
4.1.4 其他管理改进措施 25
4.1.5 预期治理效果 26
4.2 水泥输送斜槽和矿渣输送斜廊治理方案 26
4.2.1 现场勘查及设计 26
4.2.2 治理方案制定 26
4.2.3 其他管理措施 27
4.2.4 治理预期效果 27
4.3 立式烘干炉的拆除 27
4.3.1 立式烘干炉简介 27
4.3.2 水泥工业烧成系统除尘 28
4.3.3 烘干炉拆除方案 29
4.4 原材料堆放场治理方案 30
4.4.1 防风抑尘网（墙） 30
4.4.2 安装防风抑尘网的必要性 30
4.4.3 防风抑尘网的分类 31
4.4.4 防风抑尘网原理 34
4.4.5 防风抑尘墙的设计施工 35
4.4.6 现场存在问题及改进措施方案 35
4.5 其他场所颗粒物无组织排放监控点治理方案 35
5供电配电 36
5.1供配电 36
5.1.1供电设计依据 36
5.1.2供电设计范围 37
5.1.3供电详细设计 37
6 项目进度安排 37
7工程效益 37
7.1环境效益 37
7.2经济效益 38
第二部分 方案估算和运行成本分析 39
8工程投资估算 39
8.1编制依据 39
8.2投资估算表 39
9 结束语 41

第一部分 工程概要
1工程概况
1.1 项目名称
安阳某水泥有限责任公司大气环境污染治理工程
1.2 项目背景
安阳某水泥有限责任公司其前身是安阳海工水泥厂，属于国有中型军工企业，由中国人民解放军海军于1990年组建，1999年军企脱钩后移交中国建材集团总公司下属的中国联合水泥有限公司，2000年企业停产，职工全部下岗。2003年企业领导为解决职工生活困难，在取得建材集团总公司领导的同意后，开展生产自救，成立了安阳某水泥有限责任公司（股份制）。企业拥有￠3.2*13m球磨四台，￠2.4*13m高产高细粉煤灰球磨机一台，￠2.2*21.6m烘干机二台（已停用），八嘴水泥包装机二台，粉磨能力达120万t/年。十多年来，该粉磨站大量综合利用了安阳市两大工业企业（安电、安钢）排放的工业废渣，减轻了占地和对环境影响，2005年被河南省批准为“资源利用企业”。
安阳某水泥有限责任公司因建厂早，技术装备水平及环境保护总体水平相对新建企业还有一定差距，公司在注重企业长远发展的同时，对环境保护非常重视，针对生产环节中产污点产生的大气粉尘污染物进行专项治理。根据安阳市殷都区环保局2012年4月对我公司提出的几项整改治理意见，结合我公司现场的实际情况，提出具体治理方案，请市、区环保局相关部门领导审核。
1.3 水泥工业污染现状
我国的水泥生产企业是由小到大逐步发展起来的，立窑生产线数量众多，回转窑生产线只是到上个世纪九十年代才得到较好的发展；由于80%左右产量的立窑水泥厂生产线系统中没有配套的环保设备，水泥生产排尘量占全国排放总量的70%以上，在水泥生产排尘中，地方水泥厂排尘量占到行业排放总量的80%，成为工业12尘的主要排放源, 严重污染了大气。据不完全统计，我国水泥工业每年向大气排放的粉尘、烟尘在1300万吨以上；有害气体如：二氧化碳、二氧化硫、氮氧化物、氟化物的污染也占有相当的比重，并且对大气污染有加重趋势。
我国水泥工业对大气所产生影响的主要污染源是粉尘和废气，粉尘污染排放高于国外15倍，粉尘主要是由于水泥生产过程中原、燃料和水泥成品储运，物料的破碎、烘干、粉磨、煅烧、输送等工序产生的废气排放或外逸而引起的。水泥工业对大气环境产生影响的废气（包括SO2、NOX、CO2、HF等），其中SO2是因烧成系统的燃料含硫燃烧产生的；CO2是由水泥生产中CaCO3分解和煤炭燃烧而产生的；NOX是空气中的N2在高温有氧燃烧条件下产生的；HF是由于立窑厂采用萤石CaF2矿化剂，在煅烧过程中产生的有害废气。根据我国每年的水泥总产量推算，我国目前每年因水泥生产向大气排放的粉尘量和废气量分别为：各类粉尘约1330万吨；其中，旋窑水泥厂130万吨，立窑水泥厂约1200万吨。废气排放方面，每年向大气中排放的CO2约2亿吨；SO2排放量约100万吨；NOX排放量1.3～1.6×106立方米。据有关资料统计SO2、NOX污染呈加重趋势，在全国形成华中、西南、华东、华南多个酸雨区，尤其以华中酸雨区为重。我国水泥工业硫化物、氮氧化物等有害气体排放高于国际先进水平6～10倍。
如前所述，我国水泥工业发展的起点低，整体水平提高较慢，技术改造难度大，污染治理欠账多。工业技术和装备许多是60~70年代的水平，资源、能源消耗高。但由于资金的限制，水泥工业又迟迟不能进行整体改造和污染治理，相当一批技术装备落后的水泥工业企业长期在生产中排放大量的污染物，对大气造成严重污染。
1.4 水泥工业污染原因
水泥工业能源的不合理利用以及能源的严重浪费是造成水泥工业对大气造成严重污染的原因之一，主要表现如下：
(1)、在我国一次能源消费结构中，煤炭占75%，而用于发电的煤量仅占总用煤量的35%，其它煤炭则用于工业及民用燃烧，有84%的煤炭直接燃烧，而水泥是直接燃烧的用煤大户。
(2)、我国水泥窑炉设备技术及制造水平较低，能源利用率不高，使用能耗高、排污量大和超期服役窑炉的现象相当普遍，平均热效率不足40%。
(3)、水泥工业中中小型企业占有很大的比重，大多数中小型企业采用的生产技术、工艺比较落后，生产设备简陋，资源能源利用率极低，所造成的大气污染是惊人的。
（4）、大气污染防治政策性落实不到位。
目前，全国污染治理和用于污染防治有关的城市基础设施建设投资，只占国民生产总值的0.7%，这与我国环境污染严重、历史欠账太多和经济快速发展对环保投资的需求相比，严重不足；水泥工业更是如此。
排污收费标准太低，使得污染企业宁可交排污费，而不愿意花钱治理。例如，“两省九市”的二氧化硫收费标准过低，一般都在每公斤二氧化硫0.20元以内，远远低于每公斤1元左右的脱硫成本，并不能促使企业投资用于治理。
尽管我国大气污染防治法规标准制定取得很大进展，但有法不依，执法不严，违法不究的现象仍然十分严重。一些地方政府干预环保部门执法，批准建设短期经济效益好，但能源资源消耗量大，对大气污染严重的小型水泥厂在建设中不执行国家“先评价，后建设”的规定，出现了一些新的不合理布局和污染超标现象；对大气污染防治措施的投资经常留有缺口或将资金挪作他用。
由于各地监测机构受到经费的限制，不能普遍开展对大气污染源的例行监测，从而削弱了环保部门对污染源的日常监督和管理。环保设施操作管理比较差，实际运行率低。许多项目尽管开工验收时可达标，但在实际运行中却超标排放。
目前，我国的大气污染已严重危害了人们的身体健康。研究表明，在中国引起慢性障碍性呼吸道疾病的主要决定因素是大气污染。大气污染造成了巨大的经济损失，制约了经济的发展。仅酸雨造成的经济损失就达到1200亿元以上，约占当年国民生产总值2%。大气污染严重的状况成为人们对社会不满的因素之一，甚至影响了一些地区的社会安定。与此同时，我国的大气污染程度也在国际上造成了不良的影响，首都北京已被世界卫生组织列为大气污染最严重的城市之一，这将对我国的社会主义现代化建设以及国际交往带来不利影响。
环境保护是我国的一项基本国策，我国又是《京都议定书》的签字国，为了我国经济建设的可持续发展和资源的有效利用，到2020年实现党的十六大会议报告中提出的小康社会目标以及人门对生活环境的要求越来越高，提高水泥工业的环保技术水平，减少有害气体的排放显得非常重要和迫切。
1.5 国内外水泥工业污染现状比较
表1  国内外水泥工业技术现状对比
对比项
世界先进水平
中国水平
新型干法窑生产能力
日本占98.3%；意大利占96.5%
约10%，窑外分解窑125台/年
企业平均规模
世界60—100万t；欧洲70—80万吨，日本达到256万t
6.62万吨
全员劳动生产率
法国3273t/人年，德国3015t/人年，日本15000t/人年
地方水泥：160t/人年
全国平均284 t/人年
设备运转率
92%
85%
熟料热耗
2900kj/kg (日本)
5121 kj/kg(回转窑平均）
窑外分解窑热耗
2888熟料
3555 kj/kg熟料
熟料煤耗
100 kg标准煤/t
175 kg标准煤/t
水泥综合电耗
92kWh/t
114 kWh/t
水泥散装率
80%—90%以上
20%
2 设计目的、依据、原则
2.1 设计目的
通过本方案设计，探讨适合安阳某水泥有限责任公司大气环境污染除尘处理的工艺方法，对之进行优化设计，并据此编制工程投资概算分析，对方案进行技术经济比较。
2.2 设计依据
业主方提供的有关资料；
同类粉尘治理技术和经验
《安阳某水泥有限责任公司环境影响评价报告书》
《大气污染防治技术及工程应用》
《中华人民共和国大气污染防治法》
《国务院关于环境保护若干问题的规定》
《大气污染物排放标准》（GB16297-1996）
《水泥工业大气污染物排放标准》(GB4915-2004)
《立窑水泥厂防尘技术规程》（GB5984-86）
《保护农作物的大气污染物最高允许浓度》（GB9137-88）
《锅炉大气污染物排放标准》（GB13271-1996）
《工业炉大气污染物排放标准》（GB9078-1996）
2.3 设计原则
本设计遵循如下原则进行工艺路线的选择及工艺参数的确定：
（1）基础数据可靠，总体布局合理。
（2）避免二次污染，降低能耗，近期远期结合、满足安全要求。
（3）采用成熟、合理、先进的处理工艺，处理能力符合处理要求；
（4）投资少、能耗和运行成本低，操作管理简单，具有适当的安全系数，各工艺参数的选择略有富余，并确保处理后的尾气可以达标排放；
（5）在设计中采用耐腐蚀设备及材料，以延长设施的使用寿命；
（6）废气处理系统的设计考虑事故的排放、设备备用等保护措施；
（7）工程设计及设备安装的验收及资料应满足国家相关专业验收技术规范和标准。
3 设计范围、污染物来源及性质
3.1 设计范围
四台袋式水泥装车机两侧运送通道封闭；
水泥输送斜槽架空平台的封闭；
矿渣输送皮带廊、水泥散装机平台封闭；
两台立式烘干机进行拆除；
原料存放处需进行密闭处理，建设原料仓或防风抑尘网；
工程投资估算；
3.2 大气粉尘污染物来源
在水泥工业中，根据建厂地区的不同（南方或北方）、生产规模大小的不同、采用的技术先进程度的不同，水泥生产工艺有湿法（原料呈料浆状入窑）、半干法（原料呈球状含有约 13%的水分入窑）、干法（原料以干粉状入窑）等三种主要生产方法。干法生产又因煅烧方式的不同分为干法中空窑、带立筒预热器窑、带旋风预热器窑、带余热锅炉窑等。由于生产方法不同，烟尘的污染程度也不同。
总体来讲，水泥厂粉尘的主要来源有以下几个方面：
（1）石灰石开采和破碎过程 水泥厂通常采用爆破的方法从石灰石矿山开采石灰石，然后经过一段或两段破碎机破碎成约 20mm 的石块，这种爆破和破碎过程均会产生大量的粉尘。
（2）物料的运输、储存和包装过程 水泥原料的输送、均化、储存及水泥成品的运输、储存和包装等环节均需要对各种粉状物料进行输送，这些生产过程会产生大量的粉尘，造成各个生产岗位的严重污染。
（3）物料的烘干过程 水泥厂许多物料（如石灰石、粘土、煤、矿渣等），在粉磨前均需进行烘干，目前广泛应用的是回转筒式烘干机。由于物料在烘干过程需要维持较大的空气过剩系数，所以烘干各种物料所产生烟气的化学成分比较接近，其中烟气含尘浓度多在 10～100g/Nm3之间，且粒度较粗。
（4）物料的粉磨过程 在物料的粉磨系统中，由于物料物理性质的差异提高水泥厂电除尘器除尘效率措施的研究与应用和含水率的不同，粉磨系统有不同的形式。目前应用较广泛的主要有磨内烘干和磨外烘干两类，磨内烘干包括风扫磨系统、尾卸提升循环磨系统和中卸提升循环磨系统。磨外烘干包括选粉烘干系统、带立式烘干塔的粉磨系统和预破碎预烘干系统等。由于生产工艺系统的区别，在粉磨过程中产生的粉尘量也不同。例如，采用立式辊式磨时，烟气中的含尘浓度可高达1000g/Nm3。
（5）水泥熟料的煅烧过程 目前，水泥熟料的煅烧采用立窑或回转窑，煅烧过程消耗大量燃料（煤、油或天然气），排放的废气中含有浓度很高的粉尘，它是水泥厂的主要污染源。干法生产的回转窑窑尾烟尘污染最为严重，以日产 2000t 熟料的干法回转窑为例，如果窑尾没有装设除尘器，每天要向外排放 40～60t 粉尘。占我国水泥工业生产量绝大部分的机械立窑目前大多没有安装高效除尘设备，每天向外逸出大量含尘烟气，它们对水泥厂周围的居民身体健康和农作物生长造成很大危害。
（6）熟料的冷却过程 水泥熟料在排出回转窑后，温度在 800℃左右，需要在冷却设备中冷却至 50℃，当采用推动篦式冷却机或振动篦式冷却机进行冷却时，会排放出含尘浓度较高的高温气体。
（7）煤粉制备过程 水泥厂主要以煤作为燃料，大多数水泥厂装设了煤粉制备系统，煤粉制备系统在生产过程中排出大量粉尘，如果没有性能良提高水泥厂电除尘器除尘效率措施的研究与应用好的净化设备，会严重污染周围的环境，这不但影响工人的健康，而且还会影响机械设备的使用寿命。
（8）水泥粉磨过程 煅烧设备制成熟料后，需要对熟料粉磨至一定的细度，在水泥进行粉磨时，需要对粉磨设备内通入冷风，以带走粉磨过程中产生的热量，避免物料出现包球现象，从而提高粉磨效率，与此同时，从粉磨设备内将排出含尘浓度很高的废气排出。
根据安阳某水泥有限责任公司厂区内的实际情况，并对产污环节综合分析，主要产污环节集中在以下几个环节：
1、四台水泥装车机污染环境的主要污染源是水泥粉尘，产生根源是水泥袋在跌落的过程中由于落差冲击而形成扬尘，随风向外扩散，造成粉尘污染。
2、105米水泥输送槽主要污染源是在输送水泥过程中产生的粉尘外溢，造成粉尘污染；60米矿渣皮带输送机斜廊输送物料过程中细粉被风吹起形成污染。
3、厂区内原有两台立式烘干窑，由于这两台烘干窑产生大气粉尘污染较为严重，对环境造成污染。
4、厂区内一部分水泥熟料露天堆放，在风力的作用下产生粉尘污染，另外熟料棚防风抑尘强的高度不够，风大时，形成粉尘污染。
3.3 粉尘和气体的性质
3.3.1 粉尘的基本性质
粉尘是由自然力或机械力产生的，能够悬浮于空气中的固体细小微粒。国际上将粒径小于75μm的固体悬浮物定义为粉尘。在除尘技术中，一般将1～200μm乃至更大颗粒的固体悬浮物视为粉尘。对于粒径为0.01～1μm的小固体粒子称为烟尘，烟尘基本上是保持悬浮状态而不能沉降的。
对于除尘作业来说，从环保要求出发，主要是捕集粒径为0.1～10μm的烟尘、粉尘，因其粒径小，对人体危害最大。同时，大于10μm的粉尘易于沉降，除尘容易实现。小于0.1μm的重量影响很小，对排放浓度影响不大。
1、粉粉尘的分类及特性
⑴按物质组成分类
按物质组成粉尘可分为有机粉尘、无机粉尘、混合粉尘。有机粉尘包括植物粉尘、动物粉尘、加工有机物的粉尘；无机粉尘包括矿尘、金属尘、加工无机物产生的粉尘等。
⑵按粒径分类
按尘径大小或在显微镜下可见程度粉尘分为：粗尘，粒径大于40μm，相当于一般筛分的最小粒径；细粉尘，粒径10～40μm，在明亮光线下肉眼可以见到；显微尘，粒径0.25～10μm，用光学显微镜可以观察；亚显微尘，粒径小于0.25μm，需用电子显微镜才能观察到。
⑶按形状分类
不同形状的粉尘可分为：（a）三向等长粒子，即长、宽、高的尺寸相同或接近的粒子；（b）片形粒子，即两方向的长度比第三方向长得多，如薄片状、鳞片状粒子；（c）纤维形粒子，即一个方向长得多得粒子，如柱状、针状、纤维粒子；（d）球形粒子，外形呈圆形或椭圆形。
⑷按物理化学特性分类：由粉尘的湿润性、粘性、燃烧爆炸性、导电性、流动性可以区分不同属性的粉尘。
⑸其它分类中还可分为生产性粉尘和大气尘，纤维性粉尘和颗粒状粉尘，一次扬尘和二次扬尘。
2、粉尘特性
粉尘由很多特殊的属性，其中与除尘工程密切相关的由悬浮特性、扩散特性、附着特性、吸附特性、燃烧和爆炸特性、荷电特性、流动特性等。
⑴悬浮特性  在静止空气中，粉尘颗粒受重力作用会在空气中沉降。但实际空气绝非静止，而是由各种扰动气流，小于10μm的尘粒能够长期悬浮于空气中。粉尘悬浮特性是除尘工程计算的依据之一。
⑵扩散特性  是指微细粉尘随气流携带而扩散。
⑶ 附着特性  尘粒粘附于其它粒子或其它物质表面的特性。
⑷燃烧和爆炸特性  物料转化为粉尘，比表面积增加，提高了物质的活性，在具备燃烧的条件下，可燃粉尘氧化放热反应速度超过其散热能力，最终转化为燃烧，称为粉尘自燃。当容易爆炸的粉尘浓度达到爆炸界限并遇明火时，产生粉尘爆炸。煤尘、焦碳尘、铝、镁和某些含硫高的矿尘均系爆炸性粉尘。
⑸荷电特性  由于天然辐射，离子或电子附着，尘粒之间或粉尘与物体之间的摩擦，使尘粒带有电荷。
⑹流动特性  尘粒的集合体在受外力时，尘粒之间发生相对位置移动，近似于流体运动的特性。
3、粉尘的密度
单位体积粉尘的质量称为粉尘的密度。排出粉尘颗粒之间及其内部的空隙后，包括粉尘颗粒之间及其内部的空隙，单位体积松散粉尘的质量称为堆积密度，又称假密度。
4、粉尘的粒径和分散度
粒径是表征粉尘颗粒状态的重要参数。粉尘颗粒状态是粉尘颗粒大小和形态的表征。粉尘粒径的分布称为分散度。
5、粉尘的含水率（水分）
粉尘的含水率是指水分在粉尘中的重量占粉尘总重的百分数。含水率与附着力又很大关系，特别影响清灰作用，一般来说，含水率很小的干粉尘，其粘附力小，清灰较易；很湿的粉尘，其粘附力就大，清灰比较困难。
6、粉尘的比表面积（Sv）
单位质量粉尘的总表面积称为比表面积，用平方厘米每克表示（cm2/g）。粉尘的粒径越小，则比表面积越大，比表面积越大，则粉尘的表面活力越大。比表面积对粉尘的湿润、溶解、凝聚、吸附、燃爆的性质都又直接的影响。
7、粉尘浓度
粉尘浓度是指单位体积气体中所含粉尘的重量。
粉尘对环境的污染与浓度有很大关系，因此各国的环保法都对各作业场所规定最高容许浓度，对除尘设备也规定了最高排放浓度。
3.3.2、气体的基本性质
作为除尘作业的对象，粉尘是悬浮于气体中的，因此气体的性质对除尘具有十分重要的影响，尤其是袋式除尘器，在考虑压力损失、选用滤料材质、决定清灰方式等都与气体的性质有关。
气体的基本性质包括气体的压力、温度、密度、湿度、粘度以及雷诺数和马赫数等。
1、气体的压力
根据气体分子运动理论，气体的压力是由于大量分子对容器内壁撞击的总效果。以单位面积上所受的力来度量，故亦称压强，单位用Pa表示。
2、气体的温度
温度是表征物体冷热程度的物理量。在工程应用中大多采用国际百分温标，即t（℃）。在气体热力学中则采用绝对温标，T（K）。两种温标的关系式为：T = 273 + t气体的温度是一个重要的参数，它影响气体的体积、压力、粘性、密度等参数，在除尘工程中，它还影响到除尘设备的承受能力。
3、气体的密度
单位气体所具有的质量称为密度。气体的密度不但与组成气体的成分有关，还随着温度、压力的变化而变化。
4、气体的粘度
流体在流动时产生内摩擦力，这种性质称为流体的粘性。粘度（或称粘滞系数）的定义是切应力与切应变的变化率之比，是用来度量流体粘性的大小，由流体的性质而定。
气体的粘度是随着温度的增高而增大（与液体相反），与压力几乎没有关系。在袋式除尘器中，滤袋的压力损失与气体的粘度成正比，粉尘的沉降速度与气体的粘度成反比。
5、气体的湿度
气体中常含有一定的水蒸气，气体中含水蒸汽的多少就用湿度来表示。一般有两种方式表示：
⑴绝对湿度 绝对湿度是指单位体积中所含水蒸汽的质量（Kg/m3）。当湿气体中水蒸汽的含量达到该温度所能容许的最大值时的气体状态称为饱和状态。
⑵相对湿度 相对湿度是指单位体积气体中所含水蒸汽的密度与在同温度、同压力下饱和状态时水蒸气的密度之比的百分数。
对于袋式除尘器来说，气体湿度高，容易“糊袋”、清灰困难、易结露，气体异常干燥时，易产生静电。总的来说，干气体较湿气体除尘效果要好。
6、气体的露点
露点是指气体的气压不变，水蒸气含量不增减的情况下，未饱和气体因冷却而达到饱和状态时的温度。因此，露点是一种气体湿度的表示法。当相对湿度达到100%，即湿体已达饱和状态时，气体中水蒸气分子的含量已达到容许的最大值，此时温度稍有降低，就必然有一部分水蒸气分子不能再以气态存在于气体中，而从气体中析出来成为液体，这叫“结露”，或叫“冷凝”。气体的结露对除尘器的工作很不利，它能使粉尘的含水率增大而粘结在滤袋上，造成清灰困难；还能腐蚀除尘设备，降低使用寿命，尤其是气体中含有硫化物时，硫会溶解于水中形成强腐蚀剂腐蚀除尘设备，因此，在除尘作业中必须防止结露现象发生。
气体的露点除与湿度相关外，还与气体的成分有关。尤其是气体中含有三氧化硫时，即使是少量的，也可以使气体露点温度达到100℃以上，这一点应充分注意。水泥厂窑尾的烟气与发电厂锅炉相比硫氧化物比较少，原因是硫容易被生料中的碱成份中和。
7、雷诺数
判断流动状态的一个无因次数。
8、马赫数
气流速度与音速的比值。
9、导热系数
在稳定条件和单位温差作用下，通过单位厚度、单位面积的匀质材料的热流量，称为导热系数，亦称热导率。
10、热扩散率
是表征在加热或冷却时各部分温度趋于一致的能力。它是材料的导热系数与其比热容和密度乘积的比值，也称热扩散系数。
3.4 大气粉尘污染物排放标准
根据《水泥厂大气污染物排放标准》GB4915-2004中规定自2005年1月1日起，新建水泥生产线窑尾排放浓度低于50mg／Nm3，单位产品排放量低于0.15kg/t。

生产过程
生产设备
颗粒物
二氧化硫
氮氧化物 （以NO2计）
氟化物 （以总氟计）
排放浓度 mg／m3
单位产品排放量 kg／t
排放浓度 mg／m3
单位产品排放量 kg／t
排放浓度 mg／m3
单位产品排放量 kg／t
排放浓度 mg／m3
单位产品排放量 kg／t
矿山开采
破碎机及其它通风生产设备
50
－
－
－
－
－
－
－
水泥制造
水泥窑及窑磨一体机*
100
0.30
400
1.20
800
2.40
10
0.03
烘干机、烘干磨、煤磨及冷却机
100
0.30
－
－
－
－
－
－
破碎机、磨机、包装机及其它通风生产设备
50
0.04
－
－
－
－
－
－
水泥制品生产
水泥仓及其它通风生产设备
50
－
－
－
－
－
－
－
注：*指烟气中O2含量10％状态下的排放浓度及单位产品排放量。
生产 过程
生产设备
颗粒物 二氧化硫 氮氧化物 （以NO2计）
氟化物 （以总氟计）
排放浓度 mg／m3 单位产品 排放量 kg／t 排放浓度 mg／m3
单位产品 排放量 kg／t 排放浓度 mg／m3
单位产品 排放量 kg／t 排放浓度 mg／m3
单位产品 排放量 kg／t
矿山 开采
破碎机及其它 通风生产设备
30－ －
－ －
－ －
－
水泥 制造
水泥窑及窑磨 一体机*
50 0.15 200
0.60 800
2.40 5
0.015
烘干机、烘干 磨、煤磨及冷 却机
>50 0.15 >－
－ －
>－ >－
>－
破碎机、磨机、 包装机及其它 通风生产设备
>30 0.024>－
－ －
>－ >－
>－
水泥 制品 生产
水泥仓及其它 通风生产设备
>30 >－ >－
－ －
>－ >－
－
注：*指烟气中O2含量10％状态下的排放浓度及单位产品排放量。

4 各个污染源治理方案选择及特点
4.1 四台袋装水泥装车机治理方案选择
4.1.1 选择原则
首先进行现场勘查并对现场进行合理设计制定出符合实际的治理方案
并按以下原则确定：
Ø 近、远期全面规划，分期实施，更好地发挥投资效益。
Ø 严格执行国家及地方环境保护的各项规定，确保各项指标达到规定的排放标准；
Ø 采用方式先进、成熟可行，施工管理方便的方案。
Ø 设备材料选择合理、可靠、先进。
Ø 投资低、施工方便。
Ø 采用优质材料，避免二次污染。
4.1.2 现场勘查设计
首先由技术人员、设计人员进行沟通，并进行现场勘查，使设计人员明确现场现状和通过治理后所要达到的目标和效果，经过现场勘查，四台袋装水泥装车机污染环境的主要污染源是水泥粉尘，产生的根源是水泥包在跌落的过程中由于落差冲击而形成扬尘，并随风向外扩散，造成粉尘污染。
4.1.3 治理方案制定
1、设计的指导思想和目的，
根据现场的实际情况，水泥包在落车的过程中，由于自身重量的冲击，产生一定量的粉尘是必然的。本设计的指导思想和目的，是避免粉尘随风飘散，将粉尘局限在一定的范围内，通过除尘设施将产生的粉尘回收，达到减少污染的目的，并能起到资源再利用的效果。
2、在现有框架的基础上，有土建施工部门分别在装车机两侧建设防护安全墙，以免车辆碰撞及其它设备材料对封闭设施的损坏。防护安全墙具体尺寸设计根据现场情况确定为：长10.35米、宽0.37米、高1.2米。
3、为避免粉尘随风扩散，在原有1.2米高的安全防护墙基础上加装高度为6米，长度为10.32米的彩钢瓦防风抑尘墙，将两侧实施全封闭式施工，防止在水泥装车机装车过程中产生的水泥粉尘污染环境。
4、根据现场防风抑尘墙密闭性差的实际情况，需要对现有每两台装车机安装袋式除尘器一台，根据客户提供参数和技术人员现场勘查计算，并结合同类工程经验，收尘器采用脉冲袋式除尘器。
常用除尘器的类型及选型
现在用的除尘方法有很多种，主要可分为干式除尘和湿式除尘。干式除尘包括有：电除尘器，袋式除尘器，旋风除尘器等，而湿式除尘器有各种型式的喷淋塔、离心喷淋洗涤除尘器和文丘里式洗涤器等。
（1）电除尘器
电除尘器是利用静电力实现粒子与气流分离的一种除尘装置。在阴极(与高压直流电源相连)与阳极(接地)之间施加直流 高压，使阴极发生电晕放电，气体分离，生成大量的自由电子和正负离子在阴极附近的所谓电晕区内正离子立即被阴极吸引过去而失去电荷。自由电子和负离子则因受电场力的驱使向阳极(正极)移动，并充满到两极间的绝大部分空间。含尘气流通过电场空间时，自由电子、负离子与粉尘碰撞并附着其上，实现了粉尘的收集。
电除尘器具有如下的优点：
（a）电除尘器的除尘效率高。如果设计合理，安装施工质量高，电除尘器可以达到任何除尘效率的要求。目前，工业上应用的电除尘器，除尘效率达到 99%以上已属多见。电除尘器对气体净化的程度，可根据生产工艺条件及国家规定的排放标准来确定。
（b）可以净化气体量较大的烟气。在工业上净化 10 万 Nm3/h 烟气的电除尘器已得到普遍应用。
（c）电除尘器能够除下的粒子粒径范围较宽，对于粒径≤0.1μm 的粉尘粒子仍有较高的除尘效率。
（d）可净化温度较高的含尘烟气。用于净化 300℃以下的烟气，可长期连续运行，用于净化更高温度烟气时，需要特殊设计。
（e）电除尘器结构简单，气流速度低，压力损失小，干式清灰电除尘器压力损失约为 0.1～0.2kPa。
（f）电除尘器的能耗比其它类型除尘器低。如以每小时净化 1000Nm3烟气计算，电除尘器的电能消耗约为 720～2880kJ。
（g）电除尘器自动化程度高，可以实现微机控制，远距离操作。
电除尘器具有如下缺点：
（a）建造电除尘器一次投资费用高，钢材消耗量较大。据估算，平均每平方米收尘面积所需钢材大约为 3.0～4.0t。
（b）电除尘器的除尘效率受粉尘物理性质影响很大，特别是粉尘的比电阻的影响更为突出。电除尘器最适宜捕集比电阻为 104～1011Ω·cm 的粉尘粒子。净化小于 104Ω·cm 或大于 1011Ω·cm 粉尘粒子，除尘效率较低。
（c）对制造和安装质量要求较高。
（d）需要高压变电及整流控制设备。
（2）袋式除尘器
袋式除尘器的过滤机理是一个综合效应的结果，如重力、惯性力、碰撞、静电吸附、筛滤作用等。当含烟尘、粉尘气体经进气口进入除尘器，较大的粉尘颗粒因截面积的增大，风速下降，而直接沉降；较小的烟尘、粉尘颗粒被滤袋阻留在滤袋表面。经过滤袋的净化气体，经出气口，由引风机排出。随着过滤的不断进行，滤袋表面的烟尘、粉尘越积越多，滤袋阻力不断升高，当设备阻力达到一定的限值时，滤袋表面积聚的烟尘、粉尘需及时清除；在外力（主要是脉冲压缩气体、反吹风气体、机械振打等）的作用下，抖动和反吹滤袋，将附着在滤袋表面的烟尘、粉尘清除，使滤袋再生，周而复始，实现连续过滤，以保证设备连续稳定运行。
图 1－1 袋式除尘器
袋式除尘器的主要优点有：
（a）除尘效率高，特别是对微细粉尘也有较高的效率，一般可达 99%以上。
（b）适应性强，可以捕集不同性质的粉尘。例如对于高比电阻粉尘，采用袋式除尘器就比电除尘器优越。此外，入口含尘浓度在相当大的范围内变化时，对除尘器效率和阻力的影响都不大。
（c）使用灵活，处理风量可由每小时数百立方米到每小时数十万立方米。可以制作成直接设于室内、机床附近的小型机组，也可制作成大型的除尘器室，即所谓的“袋房”。
（d）结构简单，可以因地制宜采用简单的所谓“土布袋除尘器”，在条件允许时也可采用效率更高的脉冲喷吹袋式除尘器。
（e）工作稳定，便于回收干料，没有污泥处理、腐蚀等问题，维护简单。
袋式除尘器的主要缺点有：
（a）袋式除尘器的应用范围主要受滤料的耐温、耐腐蚀性等性能的局限，特别是在耐高温方面，目前常用的滤料适用于 120～130℃，而玻璃纤维等滤料可耐 250℃左右，烟气温度更高时，或者要采用造价高的特殊滤料，或者要采取烟气降温措施。这会使系统复杂化，造价也高。
（b）袋式除尘器不适宜于粘结性强及吸湿性强的粉尘，特别是烟气温度不能低于露点温度，否则会产生结露，致使滤袋堵塞。
（e）处理风量大时，袋式除尘器占地面积较大。袋式除尘器原来的一些缺点（如换袋困难、劳动条件差等）已随着技术的改进而得到一定程度的克服。
袋式除尘器是一种高效除尘器，不仅已广泛地应用于工业生产过程中气体的粉状原料及产品的捕集，而且也广泛用于环保方面，如净化工业排放含尘的尾气及燃烧所生成的含尘烟气。袋式除尘器比电除尘器的结构简单、投资省、运行稳定，还可以回收因比电阻高而难于回收的粉尘；它与文丘里洗涤除尘器相比，动力消耗小，回
