公路工程土方路基内业资料填写范例教学内容.doc

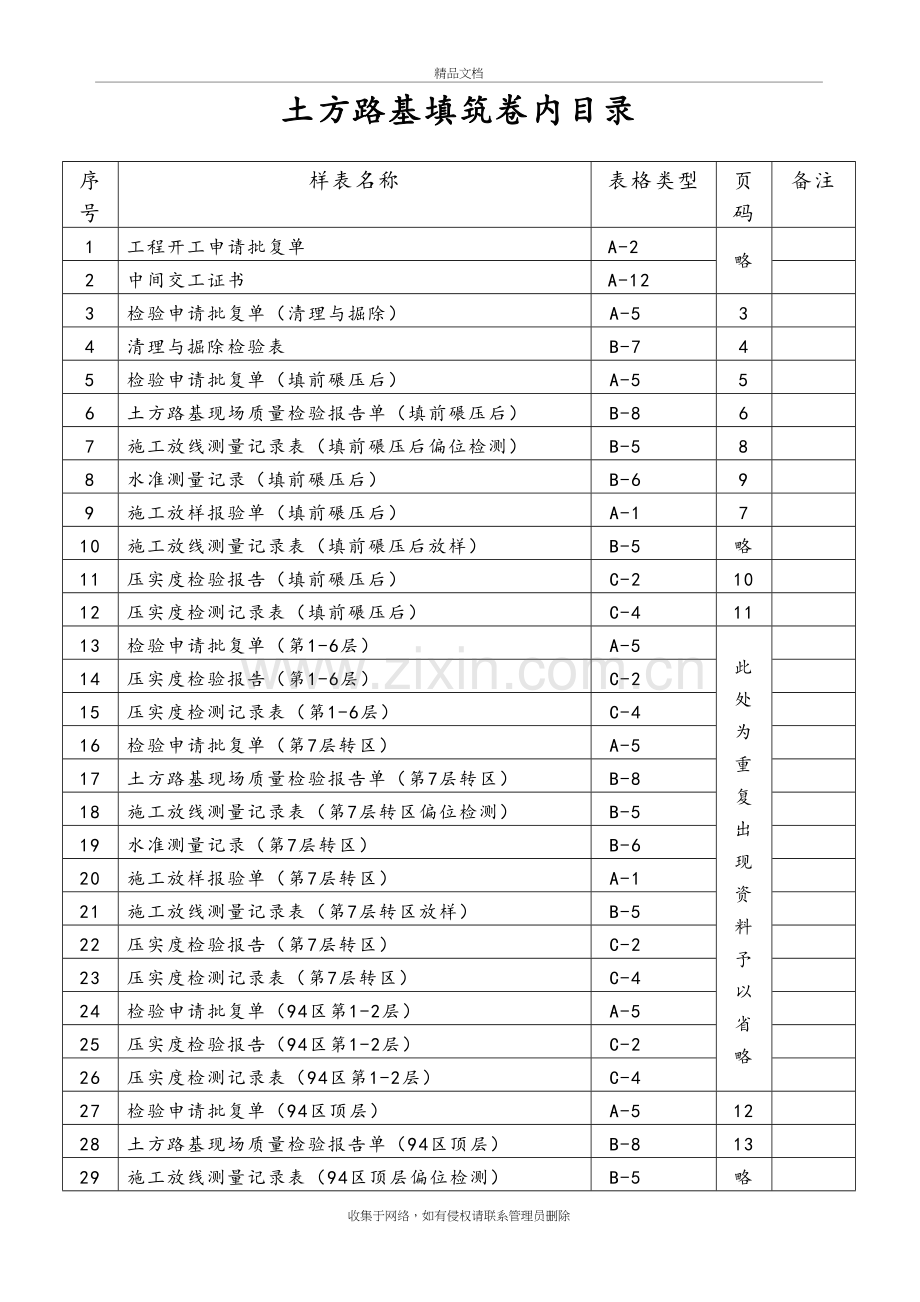

公路工程土方路基内业资料填写范例精品文档土方路基填筑卷内目录序号样表名称表格类型页码备注1工程开工申请批复单A-2略2中间交工证书A-123检验申请批复单（清理与掘除）A-534清理与掘除检验表B-745检验申请批复单（填前碾压后）A-556土方路基现场质量检验报告单（填前碾压后）B-867施工放线测量记录表（填前碾压后偏位检测）B-588水准测量记录（填前碾压后）B-699施工放样报验单（填前碾压后）A-1710施工放线测量记录表（填前碾压后放样）B-5略11压实度检验报告（填前碾压后）C-21012压实度检测记录表（填前碾压后）C-41113检验申请批复单（第1-6层）A-5此处为重复 出现资料予以省略14压实度检验报告（第1-6层）C-215压实度检测记录表（第1-6层）C-416检验申请批复单（第7层转区）A-517土方路基现场质量检验报告单（第7层转区）B-818施工放线测量记录表（第7层转区偏位检测）B-519水准测量记录（第7层转区）B-620施工放样报验单（第7层转区）A-121施工放线测量记录表（第7层转区放样）B-522压实度检验报告（第7层转区）C-223压实度检测记录表（第7层转区）C-424检验申请批复单（94区第1-2层）A-525压实度检验报告（94区第1-2层）C-226压实度检测记录表（94区第1-2层）C-427检验申请批复单（94区顶层）A-51228土方路基现场质量检验报告单（94区顶层）B-81329施工放线测量记录表（94区顶层偏位检测）B-5略30水准测量记录（94区顶层）B-6此处资料重复出现予以省略30施工放样报验单（94区顶层）A-132施工放线测量记录表（94区顶层放样）B-533压实度检验报告（94区顶层）C-234压实度检测记录表（94区顶层）C-435检验申请批复单（下路床第1层）A-536土方路基现场质量检验报告单（下路床第1层）B-837施工放线测量记录表（下路床第1层偏位检测）B-538石方路基填筑压实质量施工记录（下路床第1层）B-939水准测量记录（下路床第1层第8遍碾压后）B-640水准测量记录（下路床第1层第9遍碾压后） B-6 41检验申请批复单（下路床第2层） A-542土方路基现场质量检验报告单（下路床第2层） B-843施工放线测量记录表（下路床第2层偏位检测） B-544施工放线测量记录表（下路床第2层放样） B-5 45石方路基填筑压实质量施工记录（下路床第2层）B-946水准测量记录（下路床第2层第8遍碾压后）B-647水准测量记录（下路床第2层第9遍碾压后） B-6 48检验申请批复单（上路床第1层）A-549土方路基现场质量检验报告单（上路床第1层）B-850施工放线测量记录表（上路床第1层偏位检测）B-551石方路基填筑压实质量施工记录（上路床第1层）B-91452水准测量记录（上路床第1层第8遍碾压后）B-6资料重复出现略53水准测量记录（上路床第1层第9遍碾压后） B-6 54检验申请批复单（上路床第2层） A-555土方路基现场质量检验报告单（上路床第2层） B-856施工放线测量记录表（上路床第2层偏位检测） B-557施工放线测量记录表（上路床第2层放样） B-5 58石方路基填筑压实质量施工记录（上路床第2层）B-959水准测量记录（上路床第2层第8遍碾压后）B-660水准测量记录（上路床第2层第9遍碾压后） B-6 注：本段落上、下路床填料为未筛分碎石，用沉降差控制压实度检 验 申 请 批 复 单承包单位：天津五市政监理单位：武汉大通公路监理公司 编号：A-5-C 0 60 10 0 60 0 1工程项目土方路基工程地点及桩号K80+543-K83+000具体部位K80+543-K83+000 清表检验内容清理与掘除要求到现场检验时间： 2006.3.4承包人递交日期、时间和签字： 2006.3.4 陈维韬监理员收到日期、时间和签字： 2006.3.4 任小波监理员评论和签字：经检验，路基填筑各项指标符合规范要求，同意进入下道工序。监理员： 任小波 日期：2006.3.4本项目可以继续进行同意进入下道工序质量证明附件：1.清理与掘除检查表 B-7监理工程师签字： 蔡继涛日期：2006.3.4承包人收到日期、时间和签字陈维韬2006.3.4清 理 与 掘 除 检 验 表承包单位：天津五市政 合同段：第六合同段监理单位：武汉大通公路监理公司 编号：B-7 C 0 60 10 0 60 0 1工程名称路基工程施工时间2005.9.22006.3.4桩号及部位K80+543-K83+000检验时间2005.9.22006.3.4检查项目检 查 结 果铲除草皮76900m2 (已扣除清淤面积)挖 树 根砍树13798棵，挖树根13798棵，（直径15cm以上）拆除旧路面无回填与压实共883.21m回填段已按标准整平压实，共检测143点压实度，所有测点均满足90%的要求自检意见及签名符合设计要求 陈维韬监理意见及签名经检验符合设计要求 任小波记 录 人： 陈维韬 日 期：2006.3.4复 核 人 ：李兴祖 日 期：2006.3.4监理工程师： 任小波 日 期：2006.3.4收集于网络，如有侵权请联系管理员删除 检 验 申 请 批 复 单承包单位：天津五市政监理单位：武汉大通公路监理公司 编号：A-5-C 0 60 10 0 60 0 1工程项目土方路基工程地点及桩号K82+940-K83+000左幅具体部位填前碾压后检验内容压实度 纵段高程 中线偏位 宽度要求到现场检验时间：2006.3.28承包人递交日期、时间和签字：2006.3.28 陈维韬监理员收到日期、时间和签字：2006.3.28 任小波监理员评论和签字：经检验，路基填筑各项指标符合规范要求，同意进入下道工序。监理员：任小波 日期：2006.3.28本项目可以继续进行同意进入下道工序质量证明附件：1、土方路基现场质量检验报告单（B-8）2、施工放样报验单（A-1）3、施工放线测量记录表（B-5）4、水准测量记录（B-6）5、压实度检验报告（C-2）6、压实度检验记录表（C-4）监理工程师签字：蔡继涛 日期：2006.3.28承包人收到日期、时间和签字陈维韬2006.3.28土方路基现场质量检验报告单施工单位：天津五市政 合同段：第六合同段监理单位：武汉大通公路监理公司 编号：B-8-C 0 60 10 0 60 0 1分项工程名称土方路基所属分部工程K81+593-K83+000施工时间2006.3.28工程部位（桩号、层位）K82+940-K83+000 左幅填前碾压后检测时间2006.3.28项次检测项目设计值允许偏差实测值偏差值合格 率(%)检测频率和方法12345678910123456789101压实度填方（m）00.80灌砂法8点/2000m20.801.501.509090.191.290.790.791.891.21002弯沉值（0.01mm）无需检测3纵断高程（mm）904621590468见B-6+6100水准仪4断面/200m4中线偏位（mm）5047见B-5100全站仪4点/200m5宽度（mm）半幅18984不小于设计半幅18996100米尺4处/200m半幅18972半幅190026平整度（mm）15无需检测3m直尺2处10尺/200m7横坡（%）20.3无需检测水准仪4断面/200m8边坡1:1.5无需检测尺量4处/200m外观描述及结论：碾压平整、密实，无轮迹，符合要求检测：陈唯韬 复核：李兴祖 监理工程师：任小波日期：2006.3.28 日期：2006.3.28 日期：2006.3.28施 工 放 样 报 验 单承包单位：天津五市政监理单位：武汉大通公路监理公司 编号：A-1-C 0 60 10 0 60 0 1致： 根据合同要求，业已完成 K82+940-K83+000段路基填前碾压后 施工放样 工作，清单如下，请予查验。 承包人：陈维韬 日期：2006.3.28桩号或位置工程或部位名称放 样 内 容备 注K82+940-K83+000填前碾压后中线附件：测量及放样资料B-5监理员意见：放样真实，数据准确。 任小波监理工程师结论：放样方法符合规范要求，精度在允许误差范围内，同意使用该放样成果。监理工程师：翟国清 日期：2006.3.28施 工 放 线 测 量 记 录 表承包单位： 天津五市政 合同段：第六合同段监理单位： 武汉大通公路监理公司 编号：B-8-C 0 60 10 0 60 0 1 工程名称土方路基施工时间2006.3.28桩号及部位K82+940-K83+000 填前碾压后（偏位检测）检验时间2006.3.28测点桩号设计坐标实测坐标偏差设计高程(m)实测高程(m)示意图：XYXYXYK82+940430094.826 476680.451430094.827476680.455+1+44K82+953430081.917476678.918430081.912476678.913-5-57 后视K82+967430068.010476677.305430068.014476677.302+4-35 SYZ306K82+971430064.036476676.851430064.032476676.857-4+67K82+975430060.061476676.400430060.062476676.403+1+33K83+000430035.213476673.656430035.210476673.652-3-45 测站 SYZ306-1计算数据测站坐标 X= 430308.714 Y=476848.865全站仪型号LeicaTCR1101 放样点后视点B坐标 XB=430773.977 YB=47693.943后视点C坐标 XC= YC=理论距离 BC=479.274实测距离 AB=479.273 AC= 记录人：刘遵国 日期：2006.3.28 复核人：孙福凯 日期：2006.3.28 监理工程师：翟国清 日期：2006.3.28水 准 测 量 记 录承包单位：天津五市政 合同段：第六合同段监理单位：武汉大通公路监理公司 编号：B-6 C 0 60 10 0 60 0 1工程名称土方路基施工时间2006.3.28桩号及部位K82+940-K83+000左幅填前碾压后测量时间2006.3.28测 量 点水 准 尺 读 数仪 器 高标 高备 注后 视前 视BM360.37495.32694.952ZD1 0.2862.38993.22392.937K82+940中2.75590.468左18.9m3.13390.090K82+971中2.94190.282左18.9m3.34689.877K83+000中2.91590.308左19.0m3.35689.867ZD23.3650.91795.67192.306BM360.71794.954闭 合 差：fh=94.954-94.952=2mm允许误差：fh允=6=6 =10 mm fhfh允 符合精度要求记 录 人：信兆莹 日 期：2006.3.28复 核 人 ：孙福凯 日 期：2006.3.28监理工程师：翟国清 日 期：2006.3.28备注：施工中如涉及计量，则该期计量截止的最后一层不论是否为转区层均需提供水准测量记录表压 实 度 检 验 报 告 编号：C-2-C 0 6 0 9 9 4施工单位天津五市政合 同 段第六合同段结构类型路基填筑试验规程JTJ059-95检测范围K82+940-K83+000左幅填前碾压后试验日期2006.3.28距路基顶面设计标高（m）：2.633质量标准：90%频度：8点/2000m2 桩号距中线距离（m）检测深度（cm）含水量（%）湿土容重（g/cm3）干土容重（g/cm3）最佳含水量（%）最大 干密度（g/cm3）压实度（%）左中右K82+9501419.212.81.8491.6413.41.8290.1K82+950018.314.01.8931.6613.41.8291.2K82+9601019.112.91.8631.6513.41.8290.7K82+970818.613.31.871.6513.41.8290.7K82+98014.518.013.11.8891.6713.41.8291.8K82+9901518.112.91.8741.6613.41.8291.2结论n：6 k：91.0 s： k = k-taS/nk-应不小于设计值 点点合格 备 注试验人：孙长安 复核人：王萍 负责人：李兴祖压实度检测记录表（灌砂法）施工单位 天津五市政 合 同 段 第六合同段 天 气 晴 土场位置 K82+940-K83+000左幅 距路基顶面设计标高 2.633 最大干容重（g/cm3） 1.82 锥体砂重（g） 799 最佳含水量（） 13.4 检测范围 K82+940-K83+000左幅 砂单位重（g/cm3） 1.42 检查日期 2006.3.28 试验规程 JTJ059-95 编号：C-4- C 0 6 0 9 9 4项目桩号层次位置K82+950填前碾压后K82+950填前碾压后K82+960填前碾压后左14.0m中左10.0m试样总重（g）529552405255灌前（筒+砂）重（g）900090009000灌后（筒+砂）重（g）413542704195试坑体积（cm3）286327682821湿容重（g/cm3）1.8491.8931.863盒 号171198187181196176盒+湿料重（g）371.91395.13321.01357.43347.89394.44盒+干料重（g）336.51356.23288.41322.43315.59357.44水重（g）35.4038.9032.6035.0032.3037.00盒重（g）55.9156.0357.8169.7368.7966.84干料重（g）280.60300.20230.60252.70246.80290.60含水量（%）12.6212.9614.1413.8513.0912.73平均含水量（%）12.814.012.9干容重（g/cm3）1.641.661.65压实度（%）90.191.290.7结论符合设计及规范要求备 注 90 区试验人：孙长安 复核人：王萍 监理工程师：任小波检 验 申 请 批 复 单承包单位：天津五市政监理单位：武汉大通公路监理公司 编号：A-5-C 0 60 10 0 60 0 1工程项目土方路基工程地点及桩号K82+940-K83+000 具体部位94区顶层检验内容压实度 纵段高程 中线偏位 宽度 平整度 横坡 边坡要求到现场检验时间：2006.5.19承包人递交日期、时间和签字：2006.5.19 陈维韬监理员收到日期、时间和签字：2006.5.19 任小波监理员评论和签字：经检验，路基填筑各项指标符合规范要求，同意进入下道工序。监理员：任小波 日期：2006.5.19本项目可以继续进行同意进入下道工序质量证明附件：1、土方路基现场质量检验报告单（B-8）2、施工放样报验单（A-1）3、施工放线测量记录表（B-5）4、水准测量记录（B-6）5、压实度检验报告（C-2）6、压实度检验记录表（C-4）监理工程师签字：蔡继涛 日期：2006.5.19承包人收到日期、时间和签字陈维韬2006.5.19土方路基现场质量检验报告单施工单位：天津五市政 合同段：第六合同段监理单位：武汉大通公路监理公司 编号：B-8-C 0 60 10 0 60 0 1分项工程名称土方路基所属分部工程K81+593-K83+000施工时间2006.5.19工程部位（桩号、层位）K82+940-K83+000 94区顶全幅 检测时间2006.5.19项次检测项目设计值允许偏差实测值偏差值合格 率(%)检测频率和方法12345678910123456789101压实度填方（m）00.80灌砂法8点/2000m20.801.509495.694.595.695.094.595.01.501002弯沉值（0.01mm）无需检测3纵断高程（mm）929121592908见B-6-4100水准仪4断面/200m4中线偏位（mm）503115见B-5100全站仪4点/200m5宽度（mm）30620不小于设计3095030970100米尺4处/200m6平整度（mm）157.26.45.84.23.02.64.85.07.26.81003m直尺2处10尺/200m7横坡（%）20.3左2.1右2.2左2.3 右2.00.10.20.20100水准仪4断面/200m8边坡1:1.5左1：1.54右1：1.52左1：1.51右1：1.54100尺量4处/200m外观描述及结论：碾压平整、密实，无轮迹，符合要求检测：陈唯韬 复核：李兴祖 监理工程师：任小波日期：2006.5.19 日期：2006.5.19 日期：2006.5.19 石方路基填筑压实质量施工记录承包单位：天津五市政 合同段：第六合同段监理单位：武汉大通公路监理公司 编号：B-9 - C 0 60 10 0 60 0 1工程名称路基土石方施工时间2007.1.20桩号及部位K82+940-K83+000 上路床第一层项次检 验 项 目规定值检验结果检验频率和方法1最大粒径(cm)105.3监理检查2摊铺层厚(cm)1817.5 17.5 17.3 17.6 17.4 17.3 17.2 17.1 17.250米4点尺量3压路机型号YZ18LSZ20现场核定4碾压速度(km/h)4km/h符合要求监理监督5压实遍数强振不少于8遍9现场控制6压实沉降差(mm)平均值5mm2.850米4点水准测量标准差3mm1.07填石料种类未筛分碎石现场认定8边坡码砌质量整齐、稳定无监理监督备注：结论：各项均符合规范要求监理工程师： 任小波 日期：2007.1.20记 录 人： 高鑫 日 期：2007.1.20复 核 人 ： 李兴祖 日 期：2007.1.20注：沉降差指碾压两遍后各测点的高程差。 软质岩石不需边坡码砌。
