工法样板引路和技术交底
内容展示：
一、工法样板设置要求：

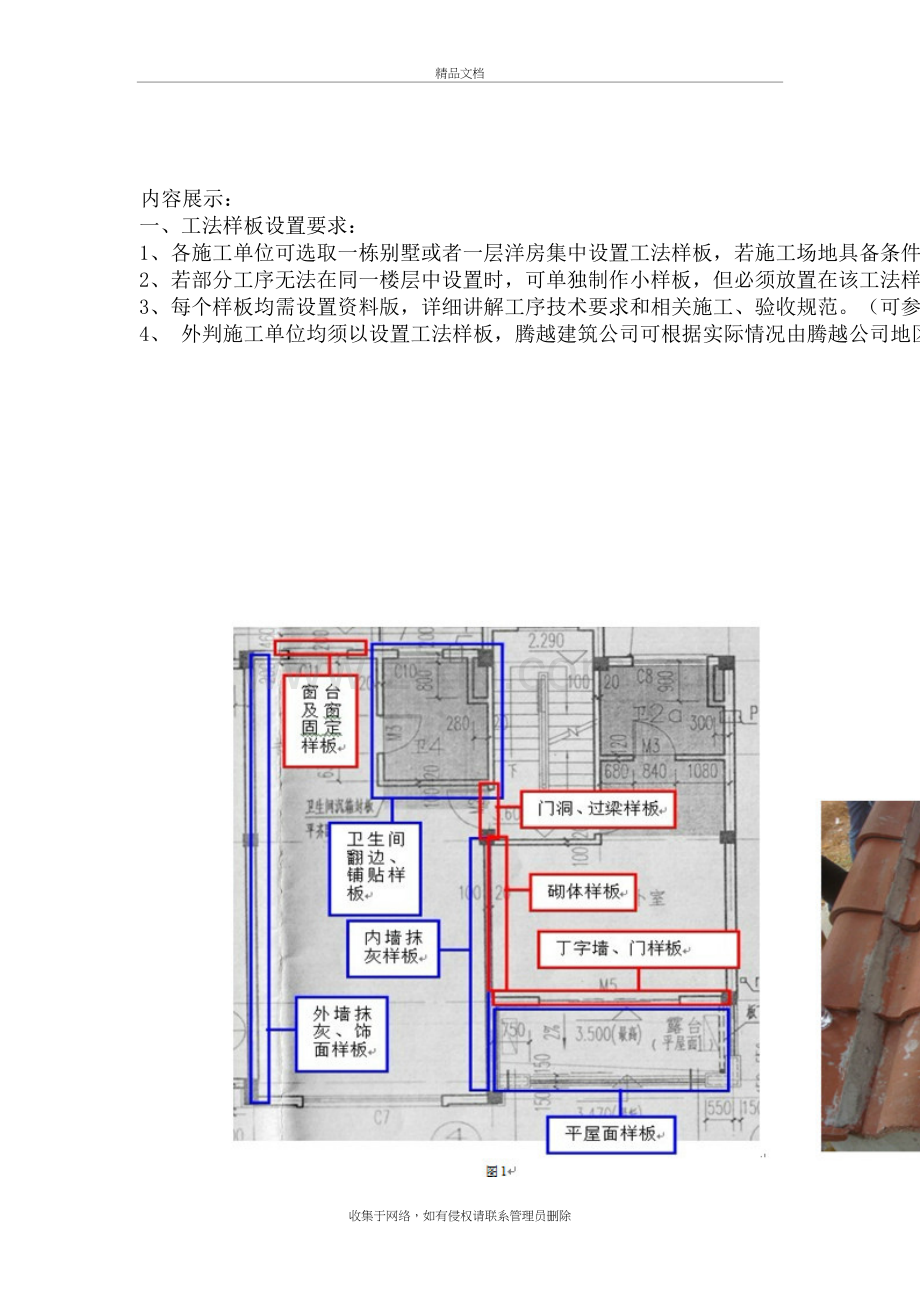

1、各施工单位可选取一栋别墅或者一层洋房集中设置工法样板，若施工场地具备条件，也可以搭设临时工棚并在内部设置工法样板，杜绝样板分散设置的情况（请根据现场具体情况参考图1设置）。另外，工法样板区还需预留足够位置放置后续新增加的工法样板。
2、若部分工序无法在同一楼层中设置时，可单独制作小样板，但必须放置在该工法样板区内。（例如屋面工法样板无法在屋面设置时，可参考图2设置；如洋房沉降缝处理工法样板，可参考可参考图3设置；电箱、线管工法样板可参考可参考图4设置。
3、每个样板均需设置资料版，详细讲解工序技术要求和相关施工、验收规范。（可参考图5设置）
4、 外判施工单位均须以设置工法样板，腾越建筑公司可根据实际情况由腾越公司地区分公司牵头，选取一家施工队设置工法样板或者每家施工队均设置工法样板。

二、工法样板内容要求：
1、砌体样板：需包含砌体灰缝平直、灰缝勾缝、底砖砌筑、顶砖砌筑、施工洞口、拉结筋设置等工法样板。（请参考图6、图7设置）
2、内墙抹灰样板：需包含基底处理、灰饼、交界处钢丝网、抹灰层、表面玻纤网、阳角护角等工法样板。（请参考图8设置）
3、外墙抹灰样板：需包含基底处理、灰饼、抹灰层、防水层、保温层（根据具体图纸设置）、抗裂砂浆（根据具体图纸设置）、饰面层（根据具体图纸设置，若是外墙喷涂时要分层设置）等工法样板。（请参考图9设置）
4、平屋面样板：需包含找平层、防水层、保温层、保护层、饰面层等工法样板。（请参考图10、图11设置）
5、卫生间样板：需包含卫生间翻边、找平层、防水层及上翻、保护层、卫生间管线布置、管井砌筑、盖板层、地面及墙面铺贴层、地漏等工法样板。（请参考图12设置）
6、丁字墙、铝合金或塑钢门样板：需包含丁字墙处理、门洞过梁设置、铝合金或塑钢门固定、安装、回缝等工法样板。（请参考图13设置）
7、门洞、过梁、木门样板：需包含门洞过梁（需选取一边端部为混凝土柱的现浇过梁）、木门门框固定、安装、回缝等工法样板。（请参考图14设置）
8、窗台及窗固定样板：需包含窗台压顶、抱框柱（若图纸有相关要求）、窗固定、窗缝填塞、窗边防水处理、外墙饰面与窗框收口等工法样板。（请参考图15设置）
