盖梁施工技术交底

一、圆钢安装
预留孔位要求准确，圆钢埋置于墩中心位置，且三条圆钢应保证在同一水平面上，立柱施工时应注意圆钢竖向埋置高程（外侧墩顶向下2m位置为圆钢顶面标高）；
二、贝雷桁架安装
① 地面拼装贝雷片（按吊机起吊能力考虑拼装片数，1片约0.3吨重）；
② 缓慢提升贝雷桁架，超过支架后靠近墩身下放，用钢丝绳拉紧桁架紧贴立柱就位；
③ 同侧贝雷用槽钢于贝雷上下各一道水平联接；
④ 两侧贝雷用角钢做成竖向交叉联接，共设四道，具体布置见图纸标示；
⑤ 桁架左右两侧贝雷端头用角钢或槽钢上下设水平横向联接各一道，加强桁架整体刚度；
⑥ 左右两侧贝雷因弦杆不在墩中心位置，可考虑将圆钢向中间立柱方向移20cm后埋置；
⑦ 贝雷桁架保证安装垂度合乎要求，安装过程中应做吊锥检查；
三、槽钢安装
① 槽钢沿桥纵向搭置于桁架上，按45cm间距均匀布置；
② 每条槽钢两端与桁架接触位置用骑马螺丝与桁架锁死；

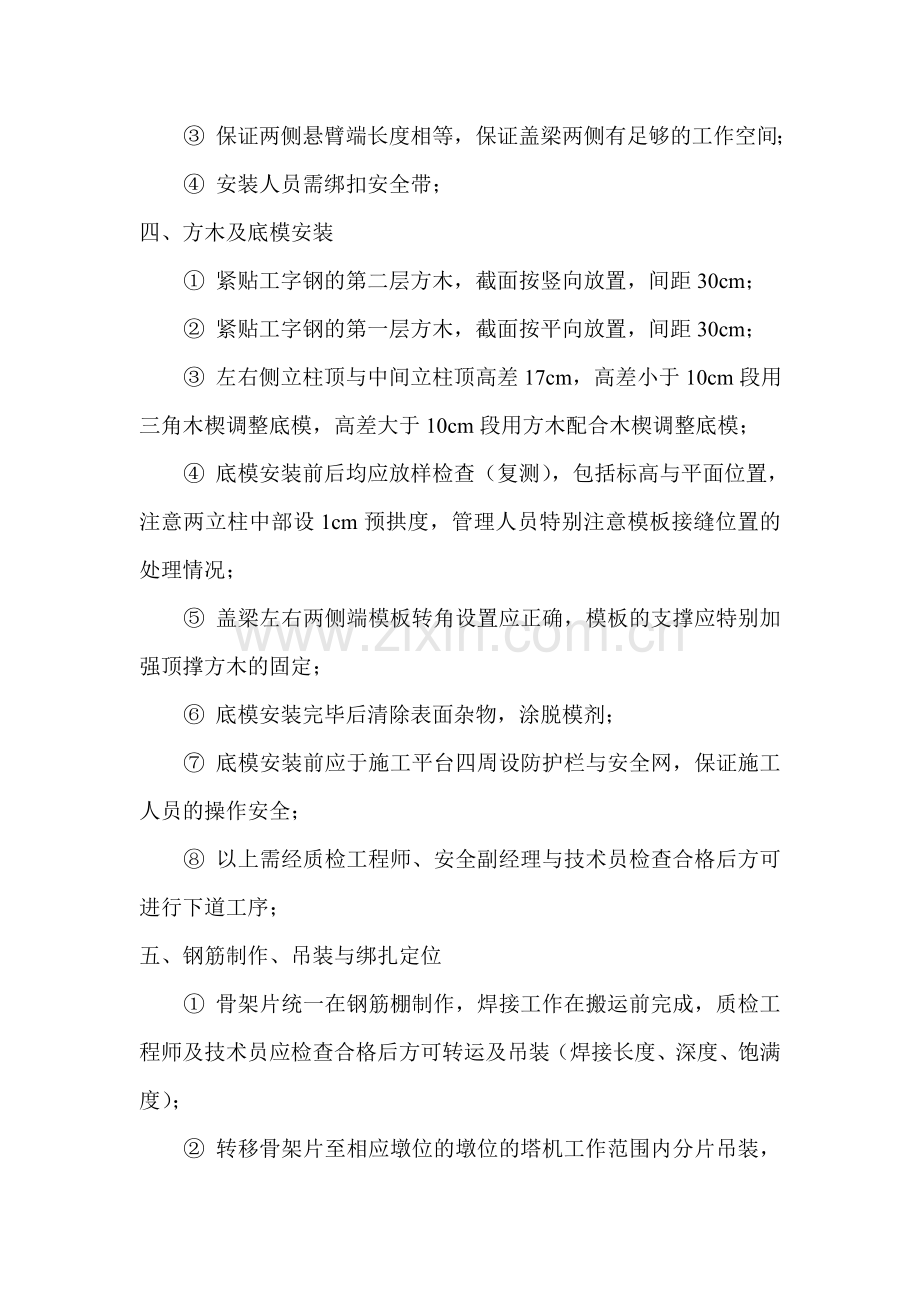

③ 保证两侧悬臂端长度相等，保证盖梁两侧有足够的工作空间；
④ 安装人员需绑扣安全带；
四、方木及底模安装
① 紧贴工字钢的第二层方木，截面按竖向放置，间距30cm；
② 紧贴工字钢的第一层方木，截面按平向放置，间距30cm；
③ 左右侧立柱顶与中间立柱顶高差17cm，高差小于10cm段用三角木楔调整底模，高差大于10cm段用方木配合木楔调整底模；
④ 底模安装前后均应放样检查（复测），包括标高与平面位置，注意两立柱中部设1cm预拱度，管理人员特别注意模板接缝位置的处理情况；
⑤ 盖梁左右两侧端模板转角设置应正确，模板的支撑应特别加强顶撑方木的固定；
⑥ 底模安装完毕后清除表面杂物，涂脱模剂；
⑦ 底模安装前应于施工平台四周设防护栏与安全网，保证施工人员的操作安全；
⑧ 以上需经质检工程师、安全副经理与技术员检查合格后方可进行下道工序；
五、钢筋制作、吊装与绑扎定位
① 骨架片统一在钢筋棚制作，焊接工作在搬运前完成，质检工程师及技术员应检查合格后方可转运及吊装（焊接长度、深度、饱满度）；
② 转移骨架片至相应墩位的墩位的塔机工作范围内分片吊装，注意临时定位钢管架的提前搭设与支撑间距；
③ 吊机起吊时最好用两根钢丝绳，四点起吊，减少起吊过程中骨架片的变形程度；
④ 因吊装而产生的焊缝脱裂应在安装后即时处理；
⑤ 因盖梁底与顶面同样设计为2%坡，故墩顶的凿毛应根据坡率凿成斜面形式；
⑥ 箍筋、对拉筋的穿绑间距均匀，对拉筋要勾到主筋上；
⑦ 钢筋绑扎好后应即时将底模表面杂物清除干净；
⑧ 预埋筋应提前制作；
六、侧模安装
① 侧模采用木模，安装前应作打磨与涂油处理；
② 密缝条使用前应清除砼浆，相邻模板间的连接螺丝应能保证模板接缝处紧实，若螺丝间距太大，可考虑用铁丝将中间部分加密（防止模板错位）；
③ 木工班与技术员、质检工程师应中锥检查模板垂度，减少模板安装完成后复测偏位调整差值；
④ 模板安装完成后，应沿桥横向拉线检查顶部模板线度，可考虑上层选用平面度较好模板，关键对拉杆与模板连接螺丝要锁紧；
⑤ 模板安装完成后复测偏位情况，木工班参照调整实体应合理；
⑥ 侧模与底模相接处要求紧密不漏浆，且安装过程中不要将另类杂物掉至底板上（贴橡胶片）；
⑦ 对拉杆的周转使用，不要造成太多浪费；
七、砼浇筑（砼浇筑前应全面检查施工平台各联接部位、模板安装情况）
① 准备工作内容的合理化；泵管不能靠对拉杆支撑，必须用方木垫起或简易钢管架支撑，下部泵管的固定应与已成型立柱相联；
② 砼浇筑顺序：由墩顶部分向两侧浇筑，悬臂端可浇筑完墩顶部分后先浇筑，管理人员与工班严格按此方法操作；
③ 实体分两层浇筑，应保证振捣部位与影响深度，浇筑完第一层后，重新装管按第一层浇筑顺序浇筑第二层砼；
④ 顶层30cm厚度振捣时间不要太长，气泡停止上冒就可以了，避免顶层浮浆过厚；
⑤ 浮浆处理：收浆时应将浮浆清除干净，避免顶层砼大面积开裂；
⑥ 振捣时特别注意不要接触模板与对拉杆，易造成模板走位与对拉杆的拆除；
⑦ 木工班值班人员应沿盖梁四周检查对拉杆工作情况，随时拧紧因施工荷载而出现松动的螺母；
⑧ 测量组观测圆钢及贝雷架在砼浇筑过程中工作情况，统计挠度随时与现场人员联系；
⑨ 准备施工前应考虑输送泵工作能力；
八、养生修饰工作及垫石挡块浇筑
① 养生工作跟紧，水泵抽送可考虑；
② 要求土工布铺满面层，保持养生期间土工布湿润；
③ 侧模拆除后对于棱角脱落、麻面蜂窝应即时修饰；
④ 盖梁浇筑成型后，凿毛垫石、挡块位置，要求有足够的深度，清除要干净；
⑤ 测量组即时放样垫石方位，提供标高与负责技术员与各施工班组；
⑥ 垫石、挡块砼可采用塔机吊送，垫石高均在15cm左右，要求振捣密实；
⑦ 垫石标高控制精确，可按设计标高下调5mm，收浆要求表面平整，高差不走超过2mm为宜；
⑧ 垫石成型后再次复测，提供相应数据与工班打磨；
九、模板与施工平台的拆除
模板与平台的拆除主要注意安全问题，圆钢抽出来后，即时补洞；模板与桁架拆除于地面的堆放位置要合理，整齐。
十、施工安全事宜
① 工作前必须戴扣好安全帽、安全带，熟悉施工安全技术要求；
② 贝雷片吊装前认真检查起重设备（钢丝绳）是否完好可靠，起重捆绑是否牢固，贝雷起吊应设不少于二道缆风绳，不得超负荷作业，超过六级风不准吊装；
③ 贝雷片吊装时，应设专人指挥，开机人员应坚守岗位，严禁擅离职守，吊装过程中严禁人员站在起重物上、下方；
④ 贝雷片各连接销应有销扣，横联联系应牢靠；
⑤ 贝雷下缘应设安全网、平台两侧设工作通道，靠外侧应设不低于80cm护栏；
⑥ 平台上作业人员严禁蹦、跳、打闹；
⑦ 平台上面材料应堆放平稳；
十一、施工通病关注问题
① 修补与修饰工作当中水泥浆配比与修补工素质与态度问题；
② 修补与修饰工作的即时问题；
③ 模板胀缝打磨问题；
④ 模板打磨光面干净程序问题；
⑤ 砼浇筑前模板、支架验收程序实施问题；
⑥ 木工班安装模板自检工作问题；
⑦ 收浆工操作水平与工作态度问题；
⑧ 养生、凿毛工作的即时问题；
⑨ 对拉村的周转使用频率问题；
⑩ 施工班组高空作业的安全意识问题；
⑾ 班组内部管理与施工点面工作效率问题；
⑿ 施工过程中与结束后出现安全质量事故的应急处理措施问题。
