虹吸排水系统技术交底2016.5.27
精品资料

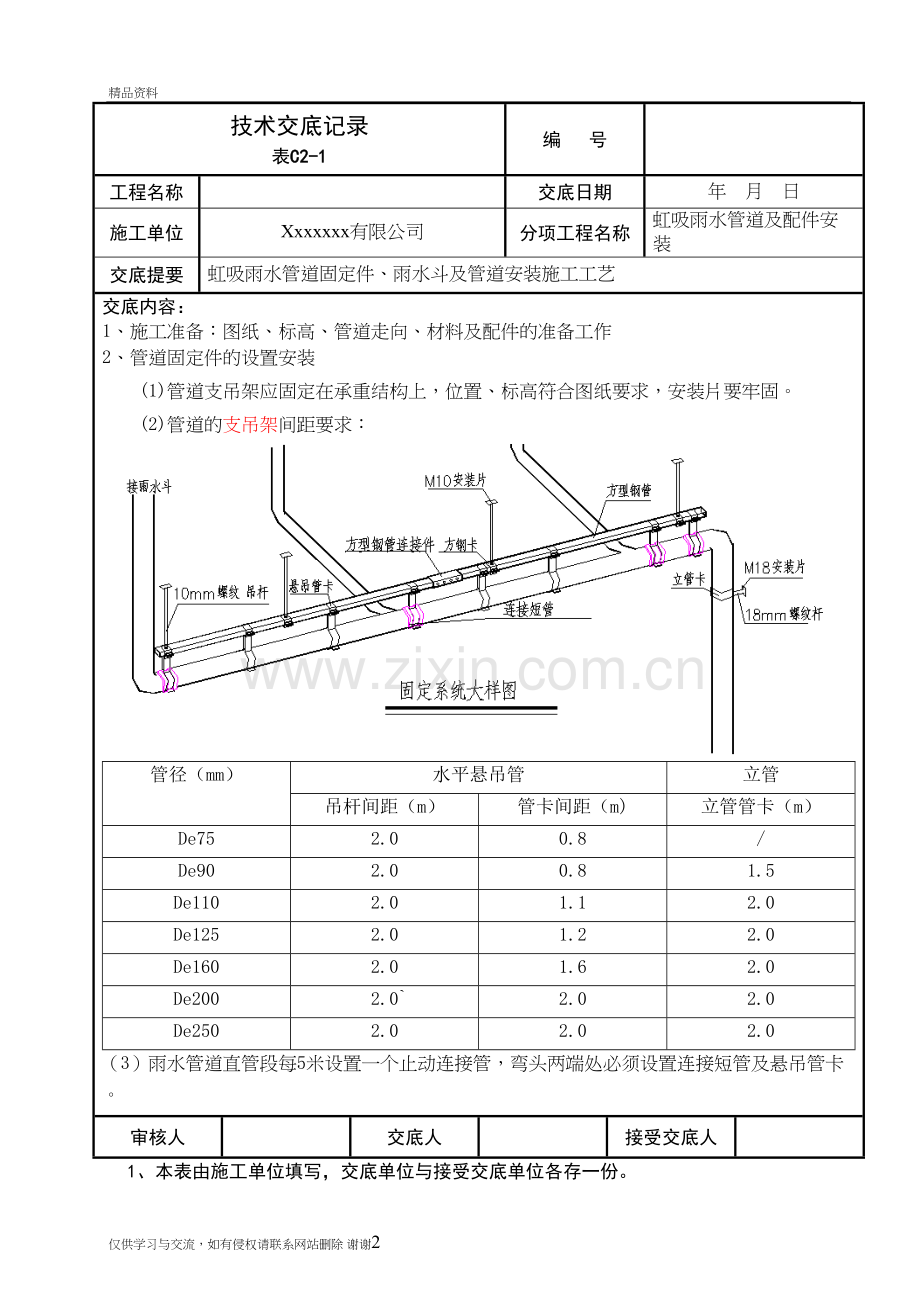

技术交底记录
表C2-1
编 号
工程名称
交底日期
年 月 日
施工单位
Xxxxxxx有限公司
分项工程名称
虹吸雨水管道及配件安装
交底提要
虹吸雨水管道固定件、雨水斗及管道安装施工工艺
交底内容：
1、施工准备：图纸、标高、管道走向、材料及配件的准备工作
2、管道固定件的设置安装
(1)管道支吊架应固定在承重结构上，位置、标高符合图纸要求，安装片要牢固。
(2) 管道的支吊架间距要求：
管径（mm）
水平悬吊管
立管
吊杆间距（m）
管卡间距（m)
立管管卡（m）
De75
2.0
0.8
/
De90
2.0
0.8
1.5
De110
2.0
1.1
2.0
De125
2.0
1.2
2.0
De160
2.0
1.6
2.0
De200
2.0`
2.0
2.0
De250
2.0
2.0
2.0
（3）雨水管道直管段每5米设置一个止动连接管，弯头两端处必须设置连接短管及悬吊管卡。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编 号
工程名称
交底日期
年 月 日
施工单位
xxxxxxxxxxxx有限公司
分项工程名称
虹吸雨水管道及配件安装
交底提要
虹吸雨水管道固定件、雨水斗及管道安装施工工艺
交底内容：
(4)HDPE水平悬吊管采用方形钢导管进行固定。方形钢导管的尺寸如下表的规定。
HDPE管外径
方形钢导管尺寸
DN40~DN200
30x30
DN250~DN315
40X60
(5)（见悬吊管大样图）方钢连接件安装方向C口方向向上安装；安装片安装方向与管道方向垂直安装；管道吊卡和立管卡的螺杆规格按大样图标准设置。
（6）自立管与水平管转弯处起平均每12米设置一个防晃支架。
2、 虹吸雨水管道安装
（1）安装水平管时需要注意，水平管支架安装必须拉线打水平不宜有倒坡，水平管必须做到横平竖直，管道焊口翻边要饱满、匀称。
（2）在拿管材管件时不要拖拽，要轻拿轻放，以免管材管件刮花，影响美观。
（3）虹吸管道热熔连接工艺：
将需安装连接的两根PE管材同时放在热熔器夹具上，每根管材另一端用管支架托起至同一水平面。用电动旋刀分别将管材端面切平整，确保两管材接触面能充分吻合。将电加热板升温至210°C，放置于两管材端面中间，操作电动液压装置使两端面同时完全与电热板接触加热。加热达到要求后，抽掉加热板，再次操作液压装置，使已熔融的两管材端面充分对接并锁定液压装置(防止反弹)。
(4)管道焊接应保证管道口平整和干净。管道安装上去时应先把管道表面的灰尘擦干净再进行吊装。
(5)当天气低于-5度时建议不焊接HDPE管，如果由于工期等其他原因要施工必须做好保温措施和施工周围的围挡工作，与确保外围围挡在5度以上方可焊接。
(6)埋地管安装： 虹吸雨水管埋设在—般土质上，管下铺一层厚度不小于100mm的砂垫层。在穿入检查井与井壁接触的管端部位涂刷两道粘结剂，并滚上粗砂，然后用水泥砂浆砌入，防止漏水。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编 号
工程名称
交底日期
年 月 日
施工单位
xxxxxxxxx有限公司
分项工程名称
虹吸雨水管道及配件安装
交底提要
虹吸雨水管道固定件、雨水斗及管道安装施工工艺
交底内容：
（7）雨水横管与立管、立管与排出管的连接弯
头采用两个45°弯头或R≥4D的90°弯头。
（8）立管道设置偏心变径时，平的一端靠近墙面。
（9） 水平管道安装偏心变径时，必须顶平设置。
（10） 接入主悬吊管的支管弯头处，加设悬吊管卡固定。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编 号
工程名称
交底日期
年 月 日
施工单位
xxxxxxxxxx有限公司
分项工程名称
虹吸雨水管道及配件安装
交底提要
虹吸雨水管道固定件、雨水斗及管道安装施工工艺
交底内容：
（11）雨水立管上应按设计要求设置检查口，检查口中心距完成地面1.0m。
（12）雨水管穿过墙壁和楼板按要求设置套管。
3、 虹吸雨水斗设置
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
仅供学习与交流，如有侵权请联系网站删除 谢谢5
