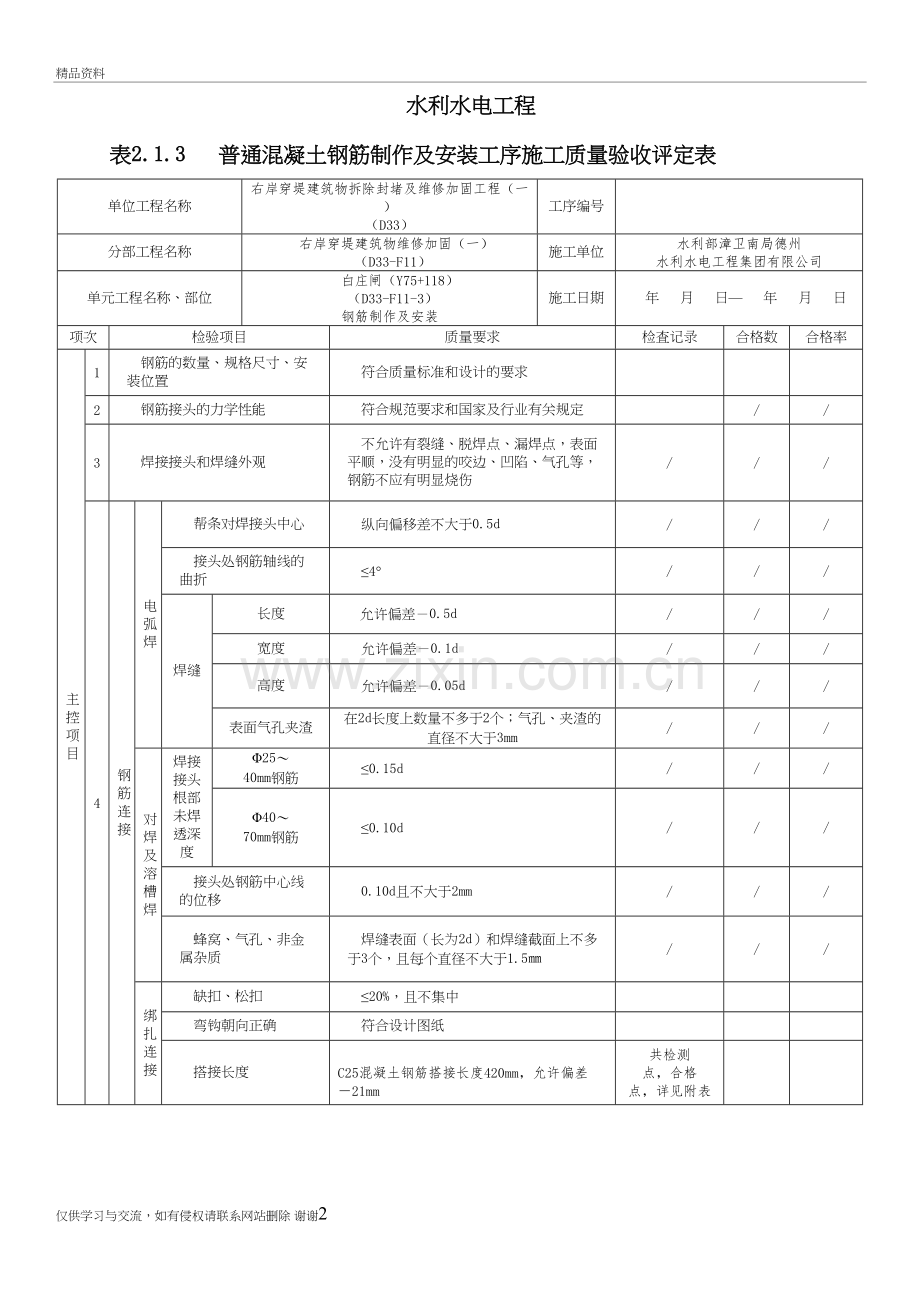

表2.1.3 普通混凝土钢筋制作及安装工序施工质量验收评定表
单位工程名称
右岸穿堤建筑物拆除封堵及维修加固工程（一）
（D33）
工序编号

分部工程名称
右岸穿堤建筑物维修加固（一）
（D33-F11）
施工单位
水利部漳卫南局德州
水利水电工程集团有限公司
单元工程名称、部位
白庄闸（Y75+118）
（D33-F11-3）
钢筋制作及安装
施工日期
年 月 日— 年 月 日
项次
检验项目
质量要求
检査记录
合格数
合格率
主控项目
1
钢筋的数量、规格尺寸、安装位置
符合质量标准和设计的要求

2
钢筋接头的力学性能
符合规范要求和国家及行业有关规定

/
/
3
焊接接头和焊缝外观
不允许有裂缝、脱焊点、漏焊点，表面平顺，没有明显的咬边、凹陷、气孔等，钢筋不应有明显烧伤
/
/
/
4
钢筋连接
电弧焊
帮条对焊接头中心
纵向偏移差不大于0.5d
/
/
/
接头处钢筋轴线的曲折
≤4°
/
/
/
焊缝
长度
允许偏差－0.5d
/
/
/
宽度
允许偏差－0.1d
/
/
/
高度
允许偏差－0.05d
/
/
/
表面气孔夹渣
在2d长度上数量不多于2个；气孔、夹渣的直径不大于3mm
/
/
/
对焊及溶槽焊
焊接接头根部未焊透深度
Φ25～
40mm钢筋
≤0.15d
/
/
/
Φ40～
70mm钢筋
≤0.10d
/
/
/
接头处钢筋中心线的位移
0.10d且不大于2mm
/
/
/
蜂窝、气孔、非金属杂质
焊缝表面（长为2d）和焊缝截面上不多于3个，且每个直径不大于1.5㎜
/
/
/
绑扎连接
缺扣、松扣
≤20%，且不集中

弯钩朝向正确
符合设计图纸

搭接长度
C25混凝土钢筋搭接长度420mm，允许偏差－21mm
共检测 点，合格 点，详见附表

续表2.1.3
项次
检验项目
质量要求
检查记录
合格数
合格率
主控项目
4
钢筋连接
机械连接
带肋钢筋冷挤压连接接头
压痕处套筒外形尺寸
挤压后套筒长度应为原套筒长度的1.10～1.15倍，或压痕处套筒的外径波动范围为原套筒外径的0.8～0.9倍
/
/
/
挤压道次
符合型式检验结果
/
/
/
接头弯折
≤4°
/
/
/
裂缝检查
挤压后肉眼观察无裂缝
/
/
/
直(锥)螺纹连接接头
丝头外观质量
保护良好，无锈蚀和油污，牙形饱满光滑
/
/
/
套头外观质量
无裂纹或其他肉眼可见缺陷
/
/
/
外露丝扣
无1扣以上完整丝扣外露
/
/
/
螺纹匹配
丝头螺纹与套筒螺纹满足连接要求，螺纹结合紧密，无明显松动，以及相应处理方法得当
/
/
/
5
钢筋间距
无明显过大过小的现象

6
保护层厚度
钢筋保护层厚度为50mm，允许偏差±12.5mm
共检测 点，合格 点，详见附表

一般项目
1
钢筋长度方向
主筋长度分别为16000mm、8870mm、4739mm、4650mm、13100mm，局部偏差±25mm
共检测 点，合格 点，详见附表

2
同一排受力钢筋间距
排架、柱、梁
允许偏差±0.5d
/
/
/
板、墙
同一排受力钢筋间距250mm，允许偏差±25mm
共检测 点，合格 点，详见附表

3
双排钢筋，其排与排间距
双排钢筋间距250mm，允许偏差±25mm
共检测 点，合格 点，详见附表

4
梁与柱中箍筋间距
允许偏差±0.1倍箍筋间距
/
/
/
施工
单位
自评
意见
主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于 %，且不合格点不集中分布，各项报验资料 SL632—2012的要求。
工序质量等级评定为： 。

水利部漳卫南局德州水利水电工程集团有限公司
第一工程项目部

（签字，加盖公章） 年 月 日
监理
单位
复核
意见
经复核，主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于 %，且不合格点不集中分布，各项报验资料 SL632—2012的要求。
工序质量等级评定为： 。

北京华朔工程管理有限公司卫运河治理工程监理处

（签字，加盖公章） 年 月 日
