均方根电流法算例

精品文档

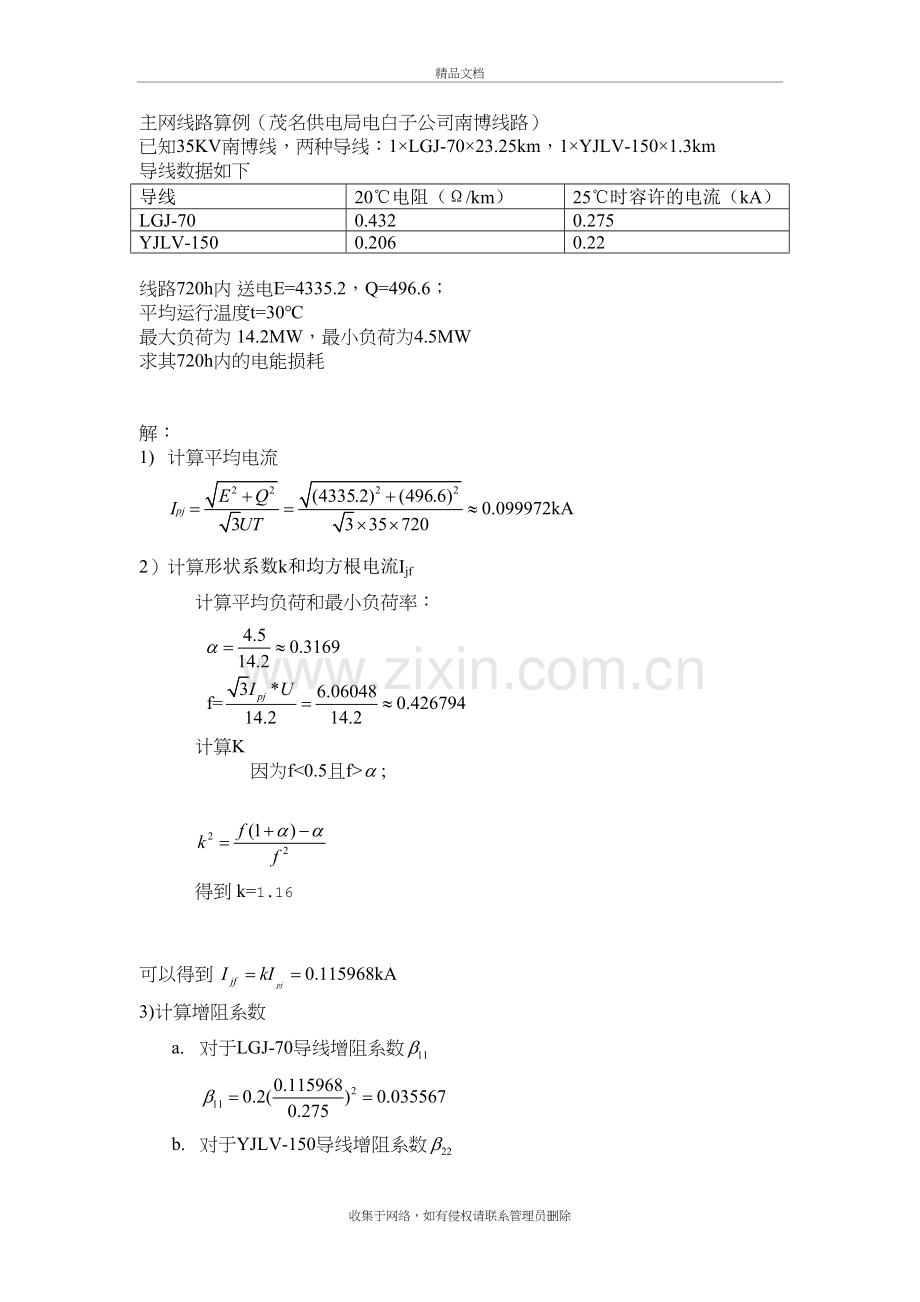

主网线路算例（茂名供电局电白子公司南博线路）
已知35KV南博线，两种导线：1×LGJ-70×23.25km，1×YJLV-150×1.3km
导线数据如下
导线
20℃电阻（Ω/km）
25℃时容许的电流（kA）
LGJ-70
0.432
0.275
YJLV-150
0.206
0.22

线路720h内 送电E=4335.2，Q=496.6；
平均运行温度t=30℃
最大负荷为 14.2MW，最小负荷为4.5MW
求其720h内的电能损耗

解：
1) 计算平均电流

2）计算形状系数k和均方根电流Ijf
计算平均负荷和最小负荷率：

计算K
因为f<0.5且f>;

得到 k=1.16

可以得到
3)计算增阻系数
a. 对于LGJ-70导线增阻系数

b. 对于YJLV-150导线增阻系数

c. 平均运行环温“增阻系数” β

4)计算线路的总电阻

5）忽略串抗的线路损耗

主网二卷变算例（茂名供电局电白子公司水东站#2主变）
110kv水东站#2主变，S=50MVA, =0.18377MW，=0.029443MW，高压侧电压为110，低压侧为10.5。
最大负荷为 10.75MW，最小负荷为3.499MW
720h内 送电E=5274.72MW，Q=1973.4MW
求这段时间内的电能损耗

解：
1） 计算平均电流

2） 计算K值和均方根电流

f>0.5

k=1.043

0.0428673kA
3） 不包括串抗的损耗电能运算
110kv侧额定电流

损耗

主网三卷变算例（茂名供电局电白子公司电城站#1主变）

110kv电城站#1主变，高压侧110kv，中压侧38.5kv，低压侧10.5kv
容量S1=S2=S3=40MVA；空损=0.025617 高中短损 =0.16689 高低短损=0.16785
中低短损=0.14725；24小时供电量：E2=900.9 MWh，E3=3635.4MWh；Q2=1121.05 Mvarh，Q3=1509.6 Mvarh；
最大最小负荷：
中压：最大负荷2.93 最小负荷 0.036
低压：最大负荷8.494 最小负荷 2.527

解：
1） 计算平均电流

2） 计算均方根电流

都是k>0.5
由 得出 1.147757 1.0477176

3） 计算绕组等效电阻

Y节线电阻

4） 损耗计算
