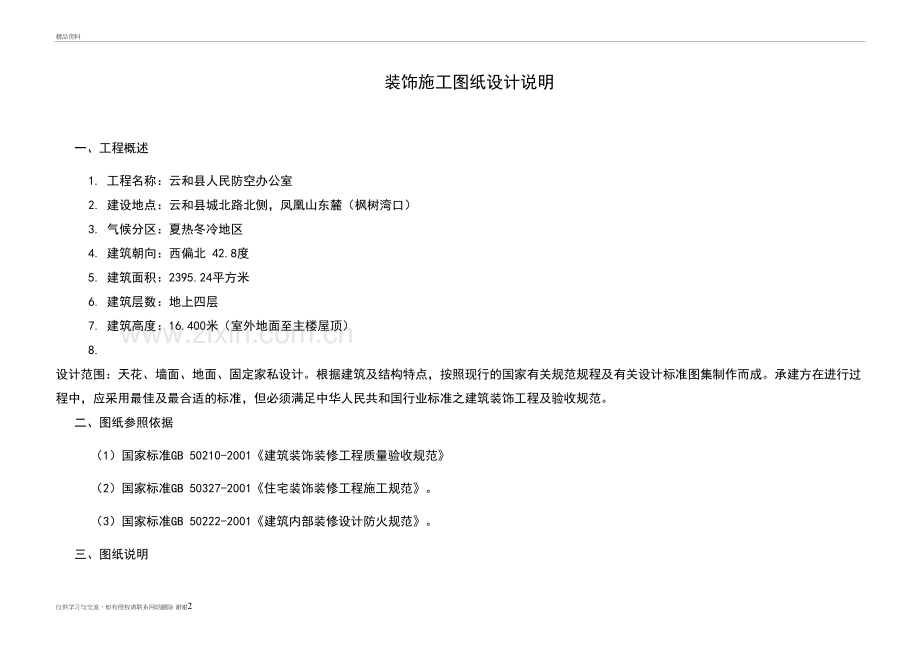

装饰施工图纸设计说明精品资料装饰施工图纸设计说明一、 工程概述1. 工程名称：云和县人民防空办公室2. 建设地点：云和县城北路北侧，凤凰山东麓（枫树湾口）3. 气候分区：夏热冬冷地区4. 建筑朝向：西偏北 42.8度 5. 建筑面积：2395.24平方米6. 建筑层数：地上四层7. 建筑高度：16.400米（室外地面至主楼屋顶）8. 设计范围：天花、墙面、地面、固定家私设计。根据建筑及结构特点，按照现行的国家有关规范规程及有关设计标准图集制作而成。承建方在进行过程中，应采用最佳及最合适的标准，但必须满足中华人民共和国行业标准之建筑装饰工程及验收规范。二、 图纸参照依据（1）国家标准GB 50210-2001建筑装饰装修工程质量验收规范（2）国家标准GB 50327-2001住宅装饰装修工程施工规范。（3）国家标准GB 50222-2001建筑内部装修设计防火规范。三、 图纸说明1.本套施工图依据原土建图尺寸绘制。施工过程中若图样与实地尺寸有出入之处，则以实地尺寸为准进行调整。2.涉及本套图纸范围所有内容均在图中说明，其余未注明之处均以原土建图要求为准。3.施工图所标注的尺寸单位为毫米，标高单位为米。4.标高问题：以当层楼面0.000计。5.活动家具不列入本次设计范围。6.卫生间防水纸面石膏板吊顶检修口安装浴霸处为顶面检修孔，孔洞四周密缝.7.闭门器、门吸、门锁等相关配件需按国家标准规范安装。8.平面、立面未标明大理石、花岗岩规格尺寸的由现场放样定。9.所有装饰构件之饰面材料均需提供样品，并事先经设计师和甲方单位认可后进行全面施工。四、 施工要求1.该工程的施工操作和工程质量标准，按现行的装修工程规范、验收标准、安全技术规定和省市其他有关规定执行。2.水电施工按工程实际情况作适当调整。3.木龙骨、木基架均用防火涂料三度密封。角铁、角钢、焊接缝均用防锈漆两度。4.装修工程凡涉及其它专业工种交叉式碰口的部分，均预先由装修单位复核位置。由设计师提供图纸和安装要求，各单位配合完成。五、 地面做法1、 凡有给排水设备或水浸入地面，均做防水处理，并按1%坡度向地漏方向找坡。2、 不同楼地面材料做法的交接处，如发生高度不等现象时，依据施工实际情况，适当高度垫层厚度。3、 详细用材见材料表，要求板材抛光面光度在90度以上的优质板，铺设采用干铺法，缝间隙为1，高度差小于1，4、 下沉式卫生间基层需养水处理，后再做防水涂料，并做暗排水口，基层蛭石填充，素砼80mm厚，板号C20细石砼找平，面贴抛光砖。六、 吊顶做法1. 轻钢龙骨纸面石膏板吊顶，吊杆为8mm圆钢。轻钢龙骨型号：U50吊杆龙骨间距600*400mm施工。12厚纸面石膏板吊顶，老粉批平，乳胶漆两度,一底二面。七、 墙面做法1.夹板饰面：九厘板或细木工板衬底，局部防火板饰面，应衬三夹板保持平整，并与九厘板或细木工板衬板结合（见详图）。2.面砖饰面：规格（见详图）白水泥擦缝，底掺5%防水剂或专用填缝剂。八、 木工要求1. 所有木材需经过天然干燥法或人工干燥法处理。2. 所有钉子用防锈麻花钉，饰面板要求不锈钢蚊钉。3. 木材、板材的拓缝、凹槽等用锣机加工，尺寸按图纸。4. 饰面板在同一范围内无明显色差及纹理差别。5. 玻璃：透光率84%以上。九、 五金 外需铁件（如：角钢架、自攻灯、吊筋、扁铁、焊接缝）除锈，防锈漆一度，角钢架再刷铅油两度，金属材料间连接采用以下方式：电熔焊接（水管等用气焊），铆钉螺栓，凹凸槽接弯曲成型连接。十、 涂料 墙顶油漆：顶面、墙面上的石膏板或木工板间缝处理，石膏腻子填缝，贴纱布，罩面腻子一道。 墙面及顶面乳胶漆：902胶水乳白胶和少量酚酸清漆调重质碳酸钙粉（老粉），刮批墙面至平整，乳胶漆两度（不得掺水）。家具、夹板饰面处、房门、等油漆：饰面板及成型线条加工前，底漆一道.面漆均为聚脂漆并喷漆工艺。十一、 防火要求1. 本套施工图严格按照国家消防法规之防火要求进行设计。依据国家标准GB50222-2001建筑内部装修设计防火规范。2. 建筑防火分区及疏散均符合原设计要求。3. 装饰材料符合建筑修材料燃烧性能等级要求。4. 建筑防排烟急喷淋系统均符合原建筑设计。5. 所有木料均应满足防火要求，所有木龙骨及木制衬板均上防火涂料三度。6. 窗帘、织物软包、织物地毯均为阻燃。十二、 其他 图纸及说明未详处，请即及时与设计人员联系或按现行有关规定严格专业施工。仅供学习与交流，如有侵权请联系网站删除 谢谢6
