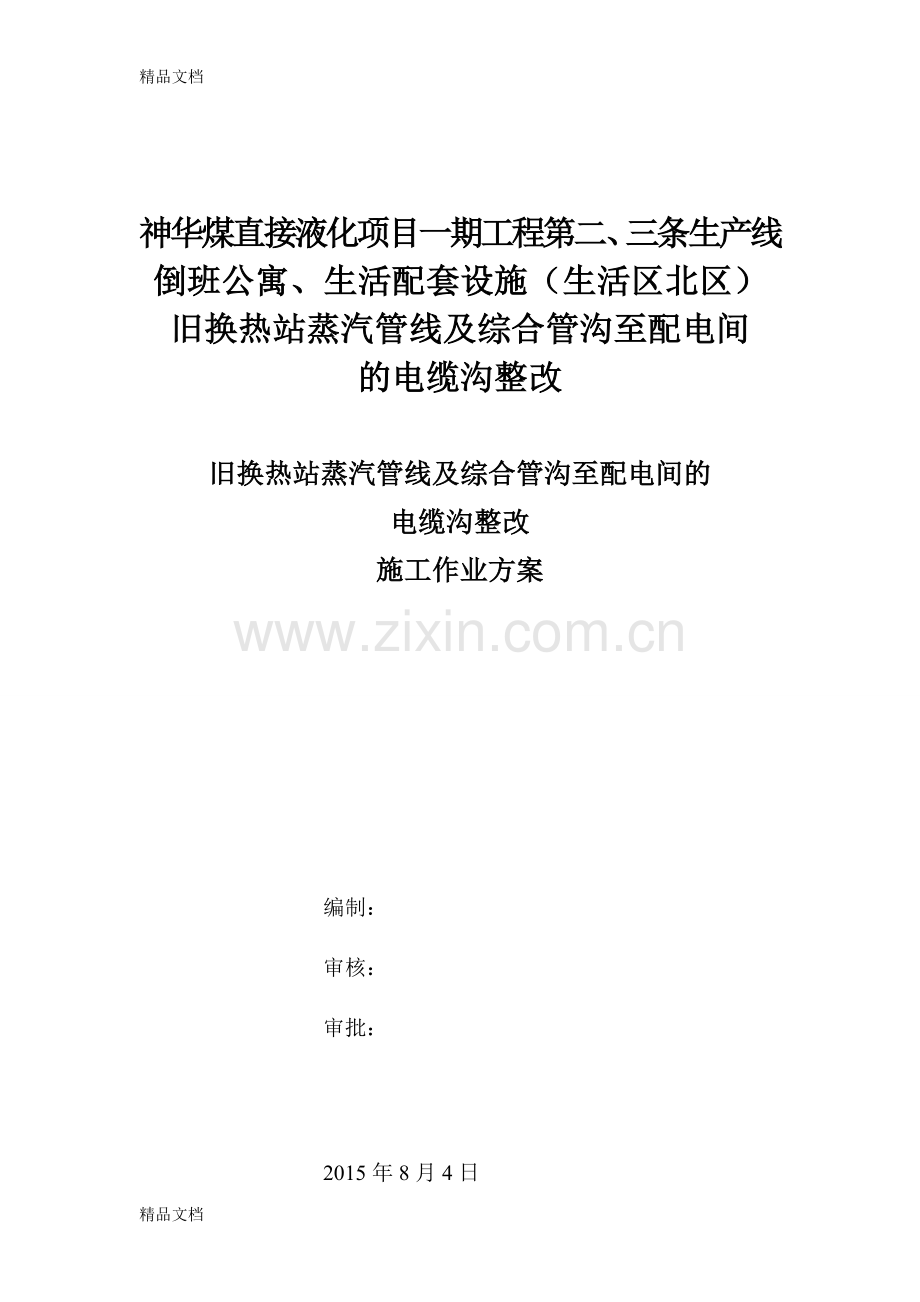

自制饰品一反传统的饰品消费模式，引导的是一种全新的饰品文化，所以非常容易被我们年轻的女生接受。神华煤直接液化项目一期工程第二、三条生产线
倒班公寓、生活配套设施（生活区北区）
旧换热站蒸汽管线及综合管沟至配电间
的电缆沟整改

旧换热站蒸汽管线及综合管沟至配电间的
电缆沟整改
施工作业方案

编制：
审核：
审批：

2015年8月4日
精品文档
目 录

一、 编制依据----------------------------------------------------------1
a. 目的和范围-----------------------------------------------------------------------1
b. 编制依据--------------------------------------------------------------------------1
二、 工程概况----------------------------------------------------------1
a. 工程概述-------------------------------------------------------1
b. 施工范围和内容-------------------------------------------------1
三、 工程主要实物量----------------------------------------------------2
四、 施工组织----------------------------------------------------------4
a. 施工组织机构---------------------------------------------------5
b. 劳动力计划-----------------------------------------------------5
c. 教育、培训与持证上岗管理情况------------------------------------5
五、 主要施工机具计划--------------------------------------------------5
六、 施工平面布置------------------------------------------------------6
七、 施工方法和工艺措施------------------------------------------------7
a. 工程施工、验收应遵循的法规及设计文件---------------------------7
b. 工程施工方法和施工技术文件-------------------------------------7
c. 特殊施工技术要求和措施-------------------------------------14
八、 施工质量保证措施-------------------------------------------------14
九、 施工质量标准-------------------------------------------------14
十、 施工HSE保证措施--------------------------------------------------15
十一、 施工进度计划---------------------------------------------------16
十二、 施工过程技术资料和工程竣工技术资料管理----------------------------17

一、 编制说明
a） 目的和范围
为确保游泳馆南侧消防通道顺利贯通，为消除由于电缆沟与暖沟交叉及电缆沟年久失修产生的安全隐患，对换热站分气设备及配电室电缆沟进行改造。为配合换热站改造及配电室电缆沟改造方案的确定，对文体中心与新建游泳馆间电缆沟和西侧部分暖沟上部覆土进行开挖，将沟盖板进行拆除。按确定的改造设计图纸（方案）进行蒸汽管道进行改造，重新施工暖沟及电缆沟，对电缆重新进行规范敷设。对旧换热站改造项目施工的全过程进行全面规划、部署、组织、计划。为确保改造工程质量目标、安全目标、环境保护目标的实现，为保证质量管理体系的有效运行，以求实现优质、安全、环保、高效、低耗，全面地完成施工任务。
本方案适用于换热站改造施工中的拆除作业、蒸汽管道改造、新建部分暖沟、新建部分电缆沟、配电室电缆沟内电缆重新规范敷设施工作业。
b） 编制依据
本方案的编制依据“换热站改造的有关设计文件”；依据“煤制油公司有关会议纪要的要求”。
二、 工程概况
a） 工程概述
为配合游泳馆南侧消防通道道路修筑，且由于配电室处电缆沟与换热站处暖沟存在交叉，加之老电缆沟年久失修。由于上述原因致使配电室的运行和安全配电运行受到很大威胁，存在很大的运行安全隐患。按照煤制油公司的要求，由神华大雁工程建设有限公司建筑安装分公司鄂尔多斯煤制油项目部进行换热站及电缆沟改造施工。
b） 施工范围和内容
本次施工包括拆除部分蒸汽管沟、拆除旧电缆沟沟盖板、拆除暖沟盖板、采暖蒸汽管道改造施工、新建电缆沟施工、新建暖沟施工、有配电室电缆沟内电缆重新重新敷设、综合管沟北端电缆重新规范敷设等施工内容。
本次施工共需拆除蒸汽管道（详见施工图纸）；拆除旧电缆沟盖板长度56.5米；拆除暖沟盖板长度12.5米；新建电缆沟（详见施工图纸）；新建暖沟（详见施工图纸）；配电室电缆敷设重新规范敷设和综合管沟北端进综合管电缆沟规范敷设共计37条，每条电缆长度150-180米，计划分3批次完成。
三、 工程主要实物量
工程主要实物量见下表
工程主要实物量表
序
号
实物名称
单
位
实物量
备注
1
人工开挖电缆沟上覆土
m³
67.8

2
拆除电缆沟盖板
m
56.5
02J331 页35 B15-11盖板
3
人工开挖管沟上覆土
m³
25

4
拆除管沟盖板
m
12.5
02J331 页37 B18-14盖板
5
污水泵抽水（管井φ100）
日
7
污水更换及污水井施工期间污水过度排放
6
更换钢骨架排水管道
m
12
详见施工图
7
新建污水井
座
2
详见施工图
8
新安装PE管
m
31
详见施工图
9
安装DN80盲板
块
2

10
安装DN100盲板
块
1

11
原DN 150管道保温
m
24.5
保温厚度80mm，保温材料为岩棉管壳。管道的保温外壳铝皮外面采用沥青-玻璃丝布-沥青-玻璃丝布-沥青-玻璃丝布-沥青进行防腐
12
原DN 100管道保温
m
13
13
原φ273管道保温
m
6.5
14
原DN200管道保温
m
13
15
拆除暖沟
m
10.5

16
开挖操场东侧土方
m³
261.63
更换排水管处
17
电缆上覆盖垃圾土方开挖
m³
13.5
更换排水管处，高度1.5米，宽度1.5米
18
旧暖沟内回填土
m³
17.55
宽度1.8米，高度1.5米
19
旧电缆沟处回填土
m³
147.4
长度44米
20
拆除、安装蒸汽管道
m
45
详见施工图
21
拆除文体中心外墙局部80mm厚外墙保温
㎡
31.13

22
拆除100mm混凝土地面
㎡
4.9

23
新建电缆沟
m
60.32
详见施工图
24
新建电缆井
座
1
详见施工图
25
需抽出电缆
条
37

26
重新敷设电缆
条
37

27
中间电缆接头
个
8
其中包括高压冷缩接头2个
28
终端电缆接头
个
31
其中包括冷缩终端接头3个
29
综合管沟北端外及沙丘处电缆规范性填埋
m
12
埋深1.5米、开挖电缆沟宽度1.5米。电缆上压砖宽度0.72米。

换热站改造电缆抽换工程量统计表
序号
抽换电缆名称
电缆规格
单位
数量
计划抽换日期
备注
1
B1倒班公寓照明-电缆抽换
YJV3*150+1*70
根
2
2015年10月2日至2015年10月8日

单根电缆长度≥150米；
共计抽换及重新敷设电缆17根。
重新制作YJV3*150+1*70终端电缆头制作4个；YJV3*185+1*95终端电缆头制作2个；
YJV3*120+1*70终端电缆头制作2个；
YJV3*95+1*50终端电缆头制作3个；
YJV4*35+1*16终端电缆头制作3个；
YJV4*50+1*25终端电缆头制作1个；
YJV4*185+1*95终端电缆头制作2个；
2
B1倒班公寓动力-电缆抽换
YJV3*95+1*50
根
1
3
B2倒班公寓照明-电缆抽换
YJV3*150+1*70
根
2
4
B2倒班公寓动力-电缆抽换
YJV3*95+1*50
根
1
5
B3倒班公寓照明-电缆抽换
YJV3*185+1*95
根
2
6
B3倒班公寓动力-电缆抽换
YJV3*95+1*50
根
1
7
综合管沟内照明-电缆抽换
YJV4*35+1*16
根
2
8
综合管沟内动力-电缆抽换
YJV4*50+1*25
根
1
9
球场照明电缆
YJV4*35+1*16
根
1
10
加油站供电电缆
YJV3*120+1*70
根
2
11
换热站电缆抽换
YJV4*185+1*95
根
2
1
武警营房电缆抽换
YJV4*240+1*120
根
2
2015年10月11日至2015年10月14日
单根电缆长度≥150米
共计抽换及重新敷设电缆18根；其中包括综合管沟北端加油站2根电缆进综合管沟。YJV3*120+1*70电缆中间接头2个；YJV4*185+1*95电缆中间接头4个；
YJV4*240+1*120终端电缆头制作7个；
YJV4*185+1*95终端电缆头制作2个；
YJV4*240高压终端冷缩接头3个
新购YJV4*185+1*95电缆200米
2
C12(小高层)照明-电缆抽换
YJV4*240+1*120
根
2
3
C12(小高层)动力-电缆抽换
YJV4*240+1*120
根
1
4
C11(小高层)东2单元（1、2、3单元）照明电缆2根
YJV4*185+1*95
根
2
5
C11(小高层)东5单元（4、5、6单元）照明电缆
YJV4*185+1*95
根
2
6
C11(小高层)东2单元（1、2、3单元）动力电缆1根
YJV4*240+1*120
根
1
7
C11(小高层)东5单元（4、5、6单元）动力电缆
YJV4*240+1*120
根
1
8
高压备用（马家塔）
YJV4*240
根
1
9
高压供电电缆
YJV4*240
根
1
10
高压供电电缆
YJV4*240
根
1
11
抽换热站电缆北端进综合管沟敷设（95米）
YJV4*185+1*95
根
2
12
抽换加油站电缆北端进综合管沟（95米）
YJV3*120+1*70
根
2

1#高压电缆进综合管沟北端
YJV4*240
根
1
2015年10月20日
单根电缆长度≥150米

高压冷缩中间电缆接头2个

2#高压电缆进综合管沟北端
YJV4*240
根
1
2015年10月21日

四、 施工组织
a） 施工组织机构
施工组织机构见附图（附图1：施工组织机构网络图）
附图1：施工组织机构网络图

项目经理
何明永

技术经理
周 刚
生产经理
夏云涛
安全经理
韩怡国
质量经理
贾洪山

施工各作业班组
b） 施工劳动力计划
劳动力计划详见附表2-劳动力需求计划表
附表2 劳动力需求计划表
序号
工种
计划投入人数
（人）
备注
1
电工
6

2
普工
25

3
挖掘机司机
1

4
装载机司机
3

5
卡车司机
3

c） 教育、培训与持证上岗管理情况
所有人员进场施工前，全员进行安全三级教育；特殊工种（电工）持证上岗。
五、 主要施工机具计划
主要施工机具计划详见附表3-主要施工机具需求计划表

附表3 主要施工机具需求计划表
名称
型号
数量
功率（kw/台）
备注
挖掘机
JHL-210
1台
450

装载机
LG855B
1台
220

汽车吊
40t
1台

平板汽车
40t
1台

自卸卡车
ZZ1167M4617C
3台
310

手推车
斗车0.15m³
5辆
5

尖头铁锹
尖头
10把

电工工具

3套

各种必须工具
折叠梯
12蹬
3架

人员上下
大绳
20米
4根

六、 主要周转材料计划
主要周转材料计划详见附表4-主要周转材料需求计划表
附表3 主要施工机具需求计划表
材料名称
型号
数量
备注
脚手架钢管
φ48
600m
防护栏杆、加固模板
竹胶合板
18mm
450㎡
模板
脚手板
40mm
60块
脚手板
卡扣

1200个
脚手架搭设及模板加固
密目网
800目/cm2
60片
覆盖防尘
穿墙螺杆
φ14
250套
加固模板

七、 施工平面布置
施工现场位置位于新建游泳馆与文体中心间，西侧至室外操场东，东侧至配电室北墙处电缆井。
八、 施工方法和工艺措施
a） 工程施工、验收应遵循的法规和标准
工程施工、验收应遵循的国家标准及行业标准
类 别
序 号
名 称
标 准 号
国家
标准
1
《工程测量规范》
GB50026-2007
2
《电力工程电缆设计规范》
GB50217-2007
3
《建筑电气工程施工质量验收规范》
GB50300-2002
行业
标准
4
《施工现场临时用电安全技术规范》
JGJ46-2005

工程施工、验收应遵循的其它有关规定和标准。
1. 中华人民共和国颁布的现行有效的建筑施工的各类规程、规范及验评标准。
2. 鄂尔多斯市人民政府及煤制油公司有关建筑工程管理、市政管理、环境保护等法规及规定。
3. IS09000质量管理体系、IS014000环境管理体系、0SHMS18000职业安全卫生管理体系标准，我企业质量、环境及职业安全卫生管理手册、程序文件及其支持性文件。
4. 我企业其他有关总承包管理、质量管理、安全管理、文明施工管理规定。
5. 现场的环境及电缆沟电缆敷设情况。
b） 工程施工方法和施工技术文件
为了确定合理的施工方案及高质、高效、安全的完成换热站改造工程施工，必须做好施工前的准备工作。
1． 学习相关文件及业主对工程施工的具体要求。
检查有关资料是否齐全，掌握设计内容及各项技术要求，了解施工规模、工程量和质量要求；特别要了解各条电缆供电单位；研究好电缆施工程序，明确电缆拆除敷设间的施工顺序、施工工期要求；并向参加施工人员层层进行技术交底。
2． 对施工现场查勘
摸清场地内情况，收集施工需要各项资料，包括场地地形、电缆、管线和堆积物状况，供水、供电、供气、通讯线路布置情况等，以便于施工计划和准备提供可靠资料和数据。
3． 机具准备
施工使用的吊车、挖掘机、运输车辆、电动风镐、导链、钢丝绳、大麻绳、绝缘摇表、直流耐压设备、皮尺、钢锯、手捶、无线对讲机、手持扩音喇叭、指挥红旗、校线电话、煨管器、开孔器、套丝机、压线钳、锉、电锤、焊机、氧气、乙炔、焊割工具、剥线钳、万用表及一些电工常用工具。
4． 人员准备及责任分工
室外工程现场总负责：何明永
质量安全总负责：贾洪山
技术负责人 ： 周刚
电气分项工程负责人：师小平
土建分项工程负责人：李 强
安全员：边国通
施工员：李江龙
电 工：李文忠
电缆敷设指挥员：王皓艇
抽换电缆工人：36人
5． 材料准备
联系确认工程使用的混凝土、钢筋等材料设备的供应商；特别要准备电缆接头材料，准备部分与重新敷设电缆同规格型号的电缆，以备电缆因线路拐弯导致长度不足之用。
6． 现场准备
对现场进行清理，将影响施工的设备材料清除现场。各专业施工人员及施工机具及所用材料已经基本到位。
换热站改造和新旧电缆沟内电缆抽换敷设施工作业工艺流程
工艺流程
旧电缆沟上覆土开挖→旧电缆沟盖板拆除→暖沟上覆土开挖→暖沟盖板拆除→操场东侧与南北向暖沟间土方开挖→操场与南北向暖沟间污水管更换施工→拆除污水井→新建污水井→操场与南北向暖沟间φ150PE管改线施工→拆除部分暖沟→部分管沟安装盲板→局部管道保温→人工挖出电缆入综合管沟处旧电缆沟电缆覆土→新建电缆沟开挖→暖沟、电缆沟盖板加工预制→文体中心台阶、散水拆除→换热站北侧外墙局部保温拆除→新建电缆沟、暖沟结构施工→综合管沟电缆入口洞口开凿及洞口加固作业→制作电缆、管道支架→支架刷底漆→安装电缆、管道支架及电缆支架接地线→支架补底漆及刷面漆→清理电缆沟、暖沟→蒸汽管道改造→远传流量计表井施工→管道保温施工→电缆抽出→电缆敷设→绝缘测试→通电调验后投入运行→电缆沟、暖沟盖盖板→土方回填夯实→换热站分气设备场地内收水井、疏水阀井施工→换热站分气设备场地地面施工→分气设备处围栏施工。
为降低换热站改造成本，合理规划蒸汽管线改造及电缆沟改造。应对原电缆沟及管沟内情况全面掌握。换热站改造现场施工安排如下。
使用人工将旧电缆沟上及管沟上覆土挖除，电缆沟开挖长度56.5米，电缆沟宽度2米，电缆沟开挖深度0.6米；管沟上覆土开挖长度12.5米，管沟宽度2.5米，管沟开挖深度0.8米。
电缆沟、管沟上覆土开挖完成后，将电缆沟、管沟盖板拆除。因施工现场条件，吊车拆除沟盖板时吊车只能安置在电缆沟及管沟较远的位置，经测算盖板拆除需采用40t吊车。
因现场沟盖板破损较为严重，拆除后的盖板应全部运出现场丢弃，盖板采用30T汽车外运至5㎞外指定地点丢弃。
根据换热站改造初步方案，将操场东侧与南北向暖沟间土方开挖至综合管沟上部，开挖长度16.2米，开挖宽度9.5米，开挖深度1.7米。
为避免电缆沟与给排水管沟和蒸汽管道交叉，避免电缆沟进水、温度升高，影响供电电缆设备运行安全。按设计要求将与电缆沟交叉的原PE波纹污水管道更换为钢骨架管，拆除原砖砌2.5米高污水井，增加2.5米高现浇混凝土污水井。
将原综合管沟东侧φ150黑色PE给水管，按设计要求改为U型安装至综合管沟西侧。
将变形较为严重的管沟拆除，拆除管沟时现将管道进行临时支撑，拆除管沟首先采用风镐将池壁分段凿除。压在电缆上的管沟段池壁采用风镐凿除，为避免发生危险损害电缆，将该段管沟底板（长度1.5米）采用吊车整体吊至运输车上，运至指定场地丢弃。
对管沟内3根管道采用盲板进行封闭，封闭管道DN80盲板2块，封闭管道DN100盲板1块。
为了确保管道正常运行，同时防止运行蒸汽热水管道烫伤施工人员，将原管道受损的管道保温进行恢复，管道保温厚度80mm，保温材料为岩棉管壳。管道保温外壳铝皮外面采用沥青---玻璃丝布---沥青---玻璃丝布沥青---玻璃丝布---沥青进行防腐。DN100管道保温长度13米；DN150管道保温24.5米；DN200管道保温13米；φ273管道保温6.5米。
由于旧电缆沟与管沟交叉处部分电缆被建筑垃圾及渣土掩埋，考虑到电缆沟电缆均为带电，特别是电缆沟内高压电缆亦带电，此处土方开挖存在极大的危险性。根据现场条件项目部需专门安排3名干活仔细认真的工人进行此处掩埋土的挖除，作业工人必须配齐个人安全防护用品，根据现场工程量及现场作业条件，计划此处掩埋土开挖在5天内完成。
在上述工作完成后，开始进行新建电缆沟管沟基槽开挖，因开挖范围内的管线设备较多加之部分够段场地狭小，电缆沟管沟基槽开挖必须全部采用人工开挖。电缆沟管沟基槽开挖严格按设计图纸进行。
因新建电缆沟穿越文体中心北侧入口门台阶和局部散水，入口台阶和散水需进行拆除。为降低成本防止入口大门被破坏，入口台阶拆除作业全部采用人工进行。
为保证新建电缆沟宽度尺寸需对换热站北侧外墙局部保温进行拆除。拆除外墙保温长度26.5米，高度1.25米，保温层厚度80mm。
为保证工期，在电缆沟管沟基槽开挖的同时随即开始电缆沟盖板及管沟盖板加工工作。盖板加工的盖板规格及数量严格按照施工图纸的要求进行。
电缆沟结构施工，在地基土质情况，钎探、地基处理、基础轴线尺寸、基底标高情况等均经过勘察、设计、监理单位验收，并办理完隐检手续后开始进行。
根据设计及规范要求进行，校核混凝土开盘鉴定，准备好混凝土试模随即开始管沟垫层施工。
垫层施工完成，并验收合格。协调各相关工种做好配合工作，完成钢筋加工工作，钢筋规格、数量、几何尺寸经检查合格后。开始电缆沟管沟钢筋绑扎。
电缆沟管沟钢筋的绑扎质量要求，钢筋的品种、级别、规格和数量符合设计要求。钢筋的质量经复试质量合格。
钢筋的连接形式应符合规范规定和设计要求。接头位置和数量、绑扎搭接接头面积百分率和搭接长度、搭接长度范围内的箍筋数量应满足规范要求，符合设计要求。
绑扎钢筋网的长宽、网眼尺寸偏差应满足设计要求和规范规定；受力钢筋的间距、排距、保护层厚度均应满足设计要求和规范规定；预埋件的中心线位置、水平高差应满足设计要求和规范规定。
钢筋绑扎完成后，经监理验收合格后，并办理签署隐检资料后开始管沟电缆沟模板支设。
模板安装质量要求，模板的安装必须满足设计要求符合规范规定；预埋件及预留孔洞的位置应符合设计要求和规范规定；模板安装的轴线位置、截面内部尺寸应符合设计要求和规范规定；模板拆除时避免对混凝土棱角造成损害。拆除的模板要及时码放整齐，不需要的支模材料应及时清运出场，以保证施工现场规范整洁。
模板支设完成后，经监理验收合格后，并办理签署隐检资料后开始电缆沟及管沟混凝土浇筑。
管沟混凝土浇筑质量要求，混凝土的强度等级及试件的取样和留置应符合设计要求和规范规定；混凝土的养护方法和时间应满足规范规定；混凝土的外观质量、标高、截面尺寸、表面质量、预埋件、预留洞、预埋管等项目都应满足设计要求及规范规定。
电缆沟施工完成后，在新建电缆沟与综合管沟交接处的综合管沟东侧侧壁开凿电缆洞口，电缆洞口开凿时严禁对钢筋进行随意切断，按设计要求开凿完成后，应严格按设计要求对开凿洞口进行加固，对洞口进行加筋、封闭焊接，加固混凝土加固浇筑。
在管沟电缆沟结构施工同时，开始进行管道支架电缆支架的加工工作。电缆支架管道支架制作好后，应即时除锈及清理污垢，并刷防锈漆和面漆。油漆的工作粘度，必须加以控制，使其在涂刷时不流坠、不显刷纹为宜。涂刷过程中，不得任意稀释。
电缆沟和管沟结构施工完成后，开始进行电缆、管道支架安装，电缆沟及管沟结构施工时做好支架埋件的预埋，预埋件在沟壁沟底均应严格按图纸进行预埋，埋件上下两块为一组。
由于电缆沟长度较长且带有较大坡度，电缆沟支架水平安装施工时采用16#铁丝拉直安装，随坡度保持一直线。并在两侧支架上端各敷设一根φ10镀锌圆钢作为接地母线，电缆支架及接地母线应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷，焊后应做好防腐处理。
电缆支架及管道支架施工完成后，对电缆沟及管沟进行认真清理。清理工作完成后，开始进行蒸汽管道改造及电缆抽换工作。
蒸汽管道改造应严格施工图纸进行施工。由于生活区内允许停用蒸汽时间有限，因此管道改造工作应在2天内完成。为保证施工在2天内管道正式供气使用，施工过程中应严格控制每道工序的质量，特别是管道的坡口加工制作、焊缝的氩弧打底、焊接更应严格控制。确保各焊接部位质量检验一次合格。
管道安装完成后，经过严格的质量检验满足设计及规范要求后，随即开始管道的防腐保温施工作业。管道防腐保温材料的品种、规格、做法均应符合设计要求及规范的规定。
旧电缆沟内电缆拆除及新电缆沟内电缆敷设，旧电缆沟内电缆需移至新电缆沟内，共需抽换电缆31条。同时与新电缆沟电缆抽换穿插进行，将综合管沟延伸段外围电缆改为由延伸段综合管沟北端进入综合管沟内，综合管沟处需重新抽换进综合管沟电缆6条。特别是含高压供电电缆两根及新购换热站电缆两根，新购电缆约200米。计划分3批次完成。
第一批次：抽换时间2015年10月2日至2015年10月8日。抽换新建 B1、B2、B3楼照明动力电缆9条、综合管沟内照明电缆2条、综合管沟动力电缆1条、球场照明电缆1条、加油站供电电缆1条、换热站供电电缆2条。由于B1、B2、B3三栋楼现还无人居住，同时综合管沟、新建换热站、球场照明等部位的停电，不会有对各部门的生产和人员生活造成影响。抽换时间可以自行按排，无需提前发通知，但抽换时需要到变电所办理停电作业票，由大庆化建按排人监护、监督。
第二批次：抽换时间2015年10月11日至2015年10月14日。抽换武警营房电缆2条、抽换C11C12（小高层住宅）电源电缆9条、抽换高压电源（含备用）电缆3根、抽换加油站进综合管沟北端电缆2条、重新敷设综合管沟北端新建换热电缆2条（新购200米）、综合管沟北端进综合管沟高压电缆2条移新建换热站2条电源电缆。上述电缆的抽换，特别是C11C12（小高层住宅）电源电缆和高压供电电缆的停电，根据施工进度，提前排出详细停电计划，提前得到综合服务中心审批，综合服务中心根据施工单位所报停电计划，提前通知生活区各单位做好停电准备。
第三批次：综合管沟延伸段高压电缆2条自综合管沟北端敷设进入综合管沟。根据施工进度，提前排出详细停电计划，提前得到综合服务中心审批，综合服务中心根据施工单位所报停电计划，提前通知各单位做好停电准备。
共计抽换电缆37条。制作电缆终端接头33个，其中包括高压冷缩终端接头3个；制作电缆中间接头6个，其中包括冷缩中间接头2个。
电缆抽换和敷设
带电区域内移除和敷设电缆时，应有可靠的安全措施，并有可靠的安全措施后方可进行施工。电缆敷设时，不应损坏电缆沟和井室。并联使用的电力电缆其长度、型号、规格宜相同。
电缆抽换后和敷设前，应先对电缆进行绝缘检查，合格后方可进行下一步施工。电缆不得与地面（支架）摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤，并及时装设标志牌，放电缆时分段分根施工，每人肩扛长度约1-1.5m。如当天不能放完的电缆，应对电缆头进行防潮处理，对已放完的电缆也要做好防潮处理。
电缆与电缆之间应保持有30～50MM间距。电缆敷设排列应整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～6米处采用尼龙扎线带进行固定。电缆起点及终点的予留长度为配电箱周长的一半。
电缆与配电箱开关端子压接时，应采用与电缆相同规格的线鼻子进行压接，具体施工应符合规范规定。电缆支架及电缆保护铠必须与接地线或PE线可靠连接。电缆终端头、电缆接头、拐弯处、隧道及人井内等地方，电缆上应装设标志牌。
电缆进入电缆沟、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。电缆敷设完毕后，应及时清除杂物，盖好盖板。必要时，尚应将盖板缝隙密封。
电缆头制作
（1） 高压电缆头的制作须严格按照材料说明书要求进行，要注意电缆线芯对地距离应不小于125㎜；电缆头的制作过程应一次完成，以免受潮。
（2） 高压电缆头接地应将钢铠和铜屏蔽分开接地，并作出标识。
（3） 控制电缆制作时，电缆头开头尺寸和制作高度要求一致，制作样式统一。
（4） 在剥除电缆外护套时，屏蔽层应留有相应长度，以便与屏蔽接地引出线进行连接。各层间进行阶梯剥除。
（5） 控制电缆头的接地线采用4mm多股铜芯线，焊接接地线时要采取防护措施，防止温度过高损坏芯线绝缘。
（6） 电缆头制作时所使用的热缩管采用统一长度加热收缩而成。电缆的直径应在所用热缩管的热缩范围之内。电缆头在套入热缩管前，可在开头处缠绕几层聚乙烯带，然后套入热缩管加热，这样使制作出来的电缆头比较饱满、圆滑，工艺美观。当使用聚乙烯带包电缆头时，要求缠绕密实、牢固可靠，缠绕长度一致。一个二次设备内的电缆头套的颜色要求一致。
（7） 电缆终端及接头制作时，应严格遵守制作工艺规程，在室外制做6ｋＶ及以上电缆终端与接头时，其空气相对湿度宜为70％及以下；当湿度大时，可提高环境温度或加热电缆。制做塑料绝缘电力电缆终端与接头时，应防止灰尘、杂物落入绝缘内。做到不在
电缆抽换及蒸汽管道安装和管道保温完成后，进行沟盖板安装。
沟盖板安装前，应提前进行沟壁顶端找平层施工工作，沟盖板安装前找平层的强度应满足要求。安装盖板时找平层不应受损。
沟盖板安装质量要求，盖板的型号、规格、配筋、强度应满足设计要求符合规范规定；盖板的外观质量应满足规范固定；盖板安装应平稳、顺直、表面平整。
沟盖板安装完成后，应立即按规定进行沟盖板间板缝、板端混凝土浇灌工作。
沟盖板安装及板缝、板端混凝土浇灌工作完成后，开始进行电缆沟地上部分按图纸要求进行沟顶找平层施工，沟壁通风百叶安装施工，进行池外壁及沟顶抹灰和粉刷施工作业。
各种电缆、管道、构筑物及电缆沟有关装饰施工完成后，开始进行现场各部位土方回填。回填土部位包括，旧电缆沟土方回填，局部管沟内土方（人工）回填，操场东侧场地回填。
各部位回填土均为外运土方回填，土方自堆场运至现场运距5㎞。旧电缆沟处回填土方147.4m³；新建电缆沟南侧管沟内人工回填土方17.55m³；操场东侧回填土261m³。对综合管沟延伸段北端外电缆及沙丘处电缆进行规范性埋设，开挖直埋电缆沟12米，沟深度1.5米，沟宽度1.5米，电缆上覆盖150mm砂垫层，砂垫层上覆盖机砖，机砖覆盖宽度0.72米。
土方回填应分层进行夯实，回填土压实系数不小于0.96。
C特殊施工技术要求和措施
由于施工场地存在大量的电缆及其它管线，土方开挖应加倍小心，防止开挖过程中损伤电缆及其它设备管线。
从旧电缆沟内移除时及新电缆沟内敷设电缆时，为保证生活区内各单位的正常工作生活除移动的电缆外大部分电缆为带电状态。因此作业过程中放置触电事故发生是管理工作的重点。因此要认真对沟内的电缆进行检查检测，对线缆进行标识、检查线缆，对线缆接头进行认真保护。电缆移动过程中要防止电缆爆头，触电等事故发生（每次施工前后对电缆进行检查，移动一次检查一次）。
九、 施工质量保证措施
1． 现场设专职质检员，在质检员的全面督促下进行施工，施工班组必须贯彻自互检交接检检查制度。一般部位质检员要进行复查，重要部位进行严查，以免发生质量事故。
2． 施工准备期间认真熟悉现场情况，做好施工方案的编制。严格按照施工方案和国家施工及验收规范进行施工。
3． 密切协调各专业、工种、配合，加强联系、理顺施工程序，相互创造必要施工条件，并严格做好工序交接验收工作。
4． 积极创造条件，为了抢时间，合理安排交叉作业。
5．  进场设备材料半成品，必须坚持入库检查验收制度，材料设备应具有材质证明及合格证，无材质合格证的材料设备不得用于此工程。
6． 本项目质量控制点通电试验前的各项检查记录必须完成，并有操作者、检查人员的签名。
十、 施工质量标准
各工种工序的施工作业的质量应全部满足现行有关验收规范的规范的规定要求。特别是电缆抽换的施工应符合以下有关规定
1. 主控项目：电缆绝缘电阻值符合施工规范规定。电缆敷设严禁有绞拧、护层断裂和表面严重划伤等缺损。
2. 一般项目：电缆转弯和分支处不紊乱，走向整齐清楚，标志牌清晰齐全，防燃、隔热要求的电缆保护措施完整。
3. 电缆最小允许弯曲半径见下表
序号
电缆种类
最小运行弯曲半径
1
无铅包钢铠护套的橡皮绝缘电力电缆
10D
2
有钢铠护套的橡皮绝缘电力电缆
20D
3
聚氯乙烯绝缘电力电缆
10D
4
交联聚氯乙烯绝缘电力电缆
15D
5
多芯控制电缆
10D
注：D为电缆外径

十一、 施工HSE保证措施
1． 施工人员，应穿长袖上衣和长裤手套，穿防钉鞋。
2． 施工现场范围的周边做好防护工作，放置警戒线。
3． 电缆等相关材料设备安排专人看管，防止电缆及相关设备受损。
4． 电缆施工前须将电缆事先排列好，划出排列图表，按图表施工。电缆敷设时，必须专人指挥发令，其他人等必须遵从号令行事。敷设完后应敷设一根整理一根，卡固一根。
5． 电缆绝缘检查时，电缆的另一头必须安排人员看护，设置拉线，悬挂不得有人靠近标牌，完毕后应对电缆各相对地进行放电，并及时做好各项记录。
6． 送电调试前必须将所有用电设备置于断开状态，并做好安全用电的技术措施（如悬挂有电危险、注意安全的标牌）
7． 焊工施焊时，要开动火证，有人监护和配备灭火器材。
8． 扶梯应有防护脚、防护滑绳，使用角度为60～70度为宜。严禁使用缺档、断档扶梯。
9． 使用切割机时，首先检查防护罩是否完整，后部严禁有易燃易爆物品，切割机不得代替砂轮磨物。
10． 电动工具的接零或接地要齐全有效，随机开关灵敏可靠，电源线长度控制在标准范围内，并不得有接头，以符合不同的使用要求。
11． 手持电动工具绝缘电阻应大于2兆欧，施工中并要配置漏电保护开关，严禁不用插头而用电线直接插入插座内。
12． 熔化焊锡、锡块，要防止爆溅。
13． 喷灯不得漏气、漏油堵塞，不得在易燃、易爆场所点火使用，工作完毕，灭火放气。
14． 剔槽打眼时，锤头不得松动，铲子应无卷边、裂纹，戴好防护眼镜。楼板、砖墙打透眼时，板下、墙后不得有人靠近。
15． 在施工中有不清楚部分，随时与施工员、质量检查员及有关技术人员联系，关键问题随时请监理工程师、业主及各职能部门取得联系。
16． 电缆敷设完工后，应工完场清，不遗留杂物和化学药品。
十二、 施工进度计划
电缆抽换施工进度计划详见下表
序号
施工项目
计划开始时间
计划结束时间
备注
1
前期准备工作
2015年8月6日
2015年8月29日

2
管沟电缆沟土建施工阶段
2015年8月29日
2015年9月30日

3
电缆抽换与蒸汽管道改造
2015年10月1日
2015年10月21日

4
沟盖板安装
2015年10月15日
2015年10月20日
