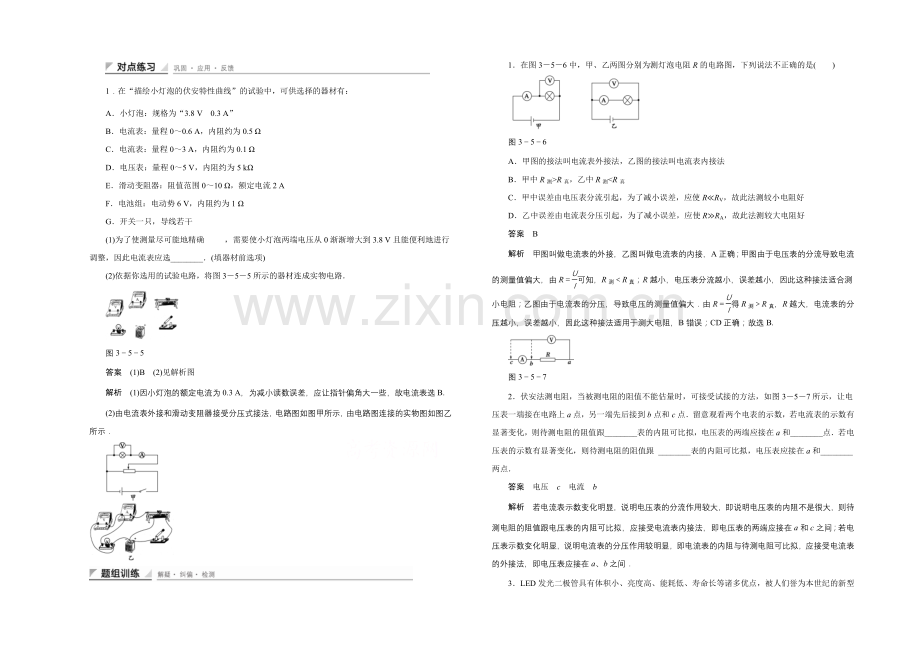

1、1在“描绘小灯泡的伏安特性曲线”的试验中，可供选择的器材有：A小灯泡：规格为“3.8 V0.3 A”B电流表：量程00.6 A，内阻约为0.5 C电流表：量程03 A，内阻约为0.1 D电压表：量程05 V，内阻约为5 kE滑动变阻器：阻值范围010 ，额定电流2 AF电池组：电动势6 V，内阻约为1 G开关一只，导线若干(1)为了使测量尽可能地精确，需要使小灯泡两端电压从0渐渐增大到3.8 V且能便利地进行调整，因此电流表应选_(填器材前选项)(2)依据你选用的试验电路，将图355所示的器材连成实物电路图355答案(1)B(2)见解析图解析(1)因小灯泡的额定电流为0.3 A，为减小读数误差
2、，应让指针偏角大一些，故电流表选B.(2)由电流表外接和滑动变阻器接受分压式接法，电路图如图甲所示，由电路图连接的实物图如图乙所示1在图356中，甲、乙两图分别为测灯泡电阻R的电路图，下列说法不正确的是()图356A甲图的接法叫电流表外接法，乙图的接法叫电流表内接法B甲中R测R真，乙中R测R真C甲中误差由电压表分流引起，为了减小误差，应使RRV，故此法测较小电阻好D乙中误差由电流表分压引起，为了减小误差，应使RRA，故此法测较大电阻好答案B解析甲图叫做电流表的外接，乙图叫做电流表的内接，A正确；甲图由于电压表的分流导致电流的测量值偏大，由R可知，R测R真；R越小，电压表分流越小，误差越小，因此
3、这种接法适合测小电阻；乙图由于电流表的分压，导致电压的测量值偏大由R得R测R真，R越大，电流表的分压越小，误差越小，因此这种接法适用于测大电阻，B错误；CD正确；故选B.图3572伏安法测电阻，当被测电阻的阻值不能估量时，可接受试接的方法，如图357所示，让电压表一端接在电路上a点，另一端先后接到b点和c点留意观看两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟_表的内阻可比拟，电压表的两端应接在a和_点若电压表的示数有显著变化，则待测电阻的阻值跟 _表的内阻可比拟，电压表应接在a和_两点答案电压c电流b解析若电流表示数变化明显，说明电压表的分流作用较大，即说明电压表的内阻不是很大
4、，则待测电阻的阻值跟电压表的内阻可比拟，应接受电流表内接法，即电压表的两端应接在a和c之间；若电压表示数变化明显，说明电流表的分压作用较明显，即电流表的内阻与待测电阻可比拟，应接受电流表的外接法，即电压表应接在a、b之间3LED发光二极管具有体积小、亮度高、能耗低、寿命长等诸多优点，被人们誉为本世纪的新型光源，已广泛应用到电脑、手机等电子产品中有一种LED手灯就是用几个发光二极管并联后作为光源使用的，其发光效率很高它在正常工作时，正向电压约2.8 V，电流在10 mA左右现取这样一只发光二极管(电路符号可用表示)，测量它的伏安特性，供应的试验器材如下：A电源E(电动势为4 V，内阻约为2 )B
5、滑动变阻器R0(阻值02 )C电流表A1(量程15 mA，内阻约为10 )D电流表A2(量程0.6 A，内阻约为5 )E电压表V1(量程3 V，内阻约为1 k)F电压表V2(量程3 V，内阻约为10 k)G开关及导线若干则：(1)电流表应选_、电压表应选_(2)并在方框中画出电路图答案(1)C(或A1)E(或V1)(2)电路图如图所示4在探究小灯泡的伏安特性试验中，所用器材有：灯泡L、量程恰当的电流表A和电压表V、直流电源E、滑动变阻器R、电键S等，要求灯泡两端电压从0 V开头变化(1)试验中滑动变阻器应接受_接法(填“分压”或“限流”)(2)某同学已连接如图358所示的电路，在连接最终一根导
6、线的c端到直流电源正极之前，请指出其中仅有的2个不当之处，并说明如何改正图358_._.答案(1)分压(2)电键S不应闭合，应处于断开状态滑动变阻器滑动触头p位置不当，应将其置于b端5如图359甲所示为某一热敏电阻(电阻值随温度的转变而转变，且对温度很敏感)的IU关系曲线图(1)为了通过测量得到如图甲所示IU关系的完整曲线，在图乙和图丙两个电路中应选择的是图_，简要说明理由：_.(电源电动势为9 V，内阻不计，滑动变阻器的阻值为0100 )(2)在如图丁所示的电路中，电源电压恒为9 V，电流表读数为70 mA，定值电阻R1250 .由热敏电阻的IU关系曲线可知，热敏电阻两端的电压为_ V；电阻
7、R2的阻值为_ .甲乙丙丁图359答案(1)乙图乙加在热敏电阻两端的电压可以从零调到所需电压(2)5.2111.8解析(1)图乙的滑动变阻器用的是分压式接法，加在热敏电阻两端的电压可以从零调到所需电压，从而能够得到完整IU图线，故选图乙(2)通过R1的电流为I1 A36 mA，通过热敏电阻的电流I2II1(7036) mA34 mA，由图甲可知热敏电阻两端的电压为5.2 V，电阻R2 111.8 .6在“描绘小灯泡的伏安特性曲线”的试验中，可供选择的试验仪器如下：小灯泡L，“3.8 V、0.3 A”电压表V，量程05 V，内阻5 k电流表A1，量程0100 mA，内阻4 电流表A2，量程050
8、0 mA，内阻0.4 滑动变阻器R1，最大阻值10 ，额定电流1.0 A滑动变阻器R2，最大阻值5 ，额定电流0.5 A直流电源E，电动势约为6 V，内阻约为0.5 (1)在上述器材中，滑动变阻器应选_；电流表应选_(2)在虚线框内画出试验的电路图，并在图中注明各元件的符号图3510(3)某试验小组完成试验后利用试验中得到的试验数据在IU坐标系中，描绘出如图3510所示的小灯泡的伏安特性曲线依据此图给出的信息，可以推断下图中正确的是(图中P为小灯泡的功率)()答案(1)R1A2(2)电路图如解析图所示(3)BD解析(1)本题滑动变阻器接受分压接法，通常应当选用最大阻值小的滑动变阻器，但本题中假
9、如选用R2，则电路中的电流会超过R2允许通过的最大电流，故滑动变阻器应当选择R1.电流表A1的量程太小，故电流表应当选择A2.(2)电路如右图所示，由于电压要从0开头测量，滑动变阻器用分压接法；由于灯泡的内阻比较小，电流表用外接法(2)随着通过小灯泡电压电流的增大，小灯泡消耗的功率增大，小灯泡的电阻也增大，由P知B图正确，由PI2R知D图正确图35117在“描绘小电珠的伏安特性曲线”试验中，用导线a、b、c、d、e、f、g和h按图3511所示方式连接好电路，电路中全部元器件都完好，且电压表和电流表已调零闭合开关后：(1)若不管怎样调整滑动变阻器，小电珠亮度能发生变化，但电压表、电流表的示数总不
10、能为零，则可能是_导线断路(2)某同学在试验中还测出a、b、c三种元件的伏安特性曲线分别如图中的(a)、(b)、(c)，下列说法正确的是()图2514Aa可以作为标准电阻使用Bb能作为标准电阻使用Cb的阻值随电压上升而增大Dc的阻值随电压上升而增大答案(1)g(2)AC解析(1)若调整滑动变阻器，小电珠的亮度变化，但电压表、电流表示数总不能为零，说明滑动变阻器不起分压作用，所以可能是g导线断路(2)因a元件的IU线是直线，说明电阻随电压的变化不变，故可作为标准电阻，故A对，B错因IU线的斜率倒数表示电阻值的变化，故C对，D错，选A、C.8某同学通过试验测定一个阻值约为5 的电阻Rx的阻值(1)
11、现有电源(4V，内阻可不计)、滑动变阻器(050 ，额定电流2 A)、开关和导线若干，以及下列电表：A电流表(03 A，内阻约0.025 ) B电流表(00.6 A，内阻约0.125 )C电压表(03 V，内阻约3 k) D电压表(015 V，内阻约15 k)为减小测量误差，在试验中，电流表应选用_，电压表应选用_(选填器材前的字母)；试验电路应接受图3512中的_(选填“甲”或“乙”)图3512(2)图3513是测量Rx的试验器材实物图，图中已连接了部分导线请依据在(1)问中所选的电路图，补充完成图中实物间的连线图3513(3)接通开关，转变滑动变阻器滑片P的位置，并记录对应的电流表示数I、
12、电压表示数U.某次电表示数如图31514所示，可得该电阻的测量值Rx_(保留两位有效数字)图31514(4)若在(1)问中选用甲电路，产生误差的主要缘由是_；若在(1)问中选用乙电路，产生误差的主要缘由是_(选填选项前的字母)A电流表测量值小于流经Rx的电流值B电流表测量值大于流经Rx的电流值C电压表测量值小于Rx两端的电压值D电压表测量值大于Rx两端的电压值(5)在不损坏电表的前提下，将滑动变阻器滑片P从一端滑向另一端，随滑片P移动距离x的增加，被测电阻Rx两端的电压U也随之增加，下列反映Ux关系的示意图中正确的是_答案(1)BC甲(2)见解析(3)5.2(4)BD(5)A解析(1)为了减小
13、误差，应使电表读数为量程的，电源电动势为4 V，故电压表选C.估算通过Rx的最大电流约为Im A0.6 A，所以电流表应选B.由于，所以电流表应外接，即应接受甲电路，测量误差较小(2)(3)电流表、电压表的读数分别为I0.50 AU2.60 V所以Rx5.2 .(4)甲电路中产生误差的主要缘由是电压表的分流作用，选项B正确乙电路中产生误差的主要缘由是电流表的分压作用，故选项D正确(5)Rx两端的电压U其中R为滑动变阻器总阻值，L为滑动变阻器两端总长度，结合数学学问可知选项A正确9在“描绘小灯泡的伏安特性曲线”的试验中，某同学测得电流电压的数据如下表所示：电流I/mA2.75.412.419.527.836.447.156.169.681.793.2电压U/V0.040.080.210.541.302.203.524.776.909.1211.46(1)用上表数据在图3515中描绘电压随电流的变化曲线；图3515(2)为了探究灯丝电阻与温度的关系，已作出电阻随电流的变化曲线如图3516所示，请指出图线的特征，并解释形成的缘由图3516答案(1)如图所示(2)特点：电阻随电流增大而增大电阻随电流的变化快慢不同，存在三个区间：第一区间电流很小时，电阻变化不大；其次区间灯丝温度上升快，电阻增大快；第三区间部分电能转化为光能，灯丝温度上升变慢，电阻增大也变慢
