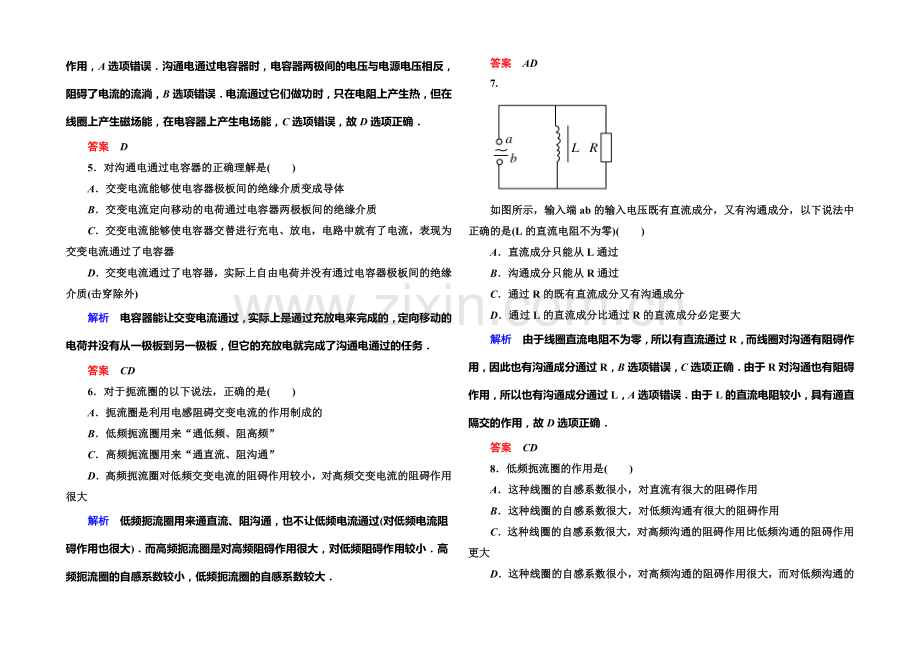

2021年新课标版物理选修3-2练习：双基限时练9电感和电容对交变电流的影响.docx

双基限时练(九)电感和电容对交变电流的影响1如图所示，平行板电容器与灯泡串联，接在沟通电源上，灯泡正常发光，则()A把电介质插入电容器，灯泡肯定变亮B把电容器两极板间距离增大，灯泡肯定变亮C把电容器两极板间距离增大，灯泡肯定变暗D使沟通电频率增大，灯泡变暗解析把电介质插入电容器，电容器的电容增大，容抗变小，灯泡肯定变亮，故A选项正确；将电容器的两极板距离增大，电容器的电容减小，容抗变大，灯泡变暗，故B选项错误，C选项正确；假如沟通电的频率增大，电容的容抗减小，灯泡变亮，故D选项错误答案AC2有一电阻微小的导线绕制而成的线圈接在沟通电源上，假如电源电压的峰值保持肯定，下面哪种状况下通过线圈的电流最小()A所加电源的频率为50 HzB所加电源的频率为100 HzC所加电源的频率为50 Hz，削减线圈的匝数D在线圈中放入铁芯，所加电源频率为100 Hz解析线圈的自感系数越大，沟通电的频率越高，电感对沟通电的阻碍作用就越大，而线圈自感系数又是由它本身打算，面积越大，匝数越多，有铁芯，线圈的自感系数就越大答案D3如图所示的电路中，正弦沟通电源电压的有效值为220 V，则关于沟通电压表的示数，以下说法中正确的是()A等于220 VB大于220 VC小于220 VD等于零解析虽然交变电流能通过电容器，但也受到阻碍作用，电容器与电阻串联，依据串联电路的分压规律可知，电阻两端电压小于电源电压，故电压表的示数小于电源电压220 V，选项C正确答案C4下列说法中，正确的是()A电感对沟通的阻碍作用是由于电感存在电阻B电容对沟通的阻碍作用是由于电容器的电阻C感抗、容抗和电阻一样，电流通过它们做功时都是电能转化为内能D在交变电路中，电阻、感抗、容抗可以同时存在解析沟通电通过线圈时，在线圈上产生自感电动势，对电流的变化起到阻碍作用，A选项错误沟通电通过电容器时，电容器两极间的电压与电源电压相反，阻碍了电流的流淌，B选项错误电流通过它们做功时，只在电阻上产生热，但在线圈上产生磁场能，在电容器上产生电场能，C选项错误，故D选项正确答案D5对沟通电通过电容器的正确理解是()A交变电流能够使电容器极板间的绝缘介质变成导体B交变电流定向移动的电荷通过电容器两极板间的绝缘介质C交变电流能够使电容器交替进行充电、放电，电路中就有了电流，表现为交变电流通过了电容器D交变电流通过了电容器，实际上自由电荷并没有通过电容器极板间的绝缘介质(击穿除外)解析电容器能让交变电流通过，实际上是通过充放电来完成的，定向移动的电荷并没有从一极板到另一极板，但它的充放电就完成了沟通电通过的任务答案CD6对于扼流圈的以下说法，正确的是()A扼流圈是利用电感阻碍交变电流的作用制成的B低频扼流圈用来“通低频、阻高频”C高频扼流圈用来“通直流、阻沟通”D高频扼流圈对低频交变电流的阻碍作用较小，对高频交变电流的阻碍作用很大解析低频扼流圈用来通直流、阻沟通，也不让低频电流通过(对低频电流阻碍作用也很大)而高频扼流圈是对高频阻碍作用很大，对低频阻碍作用较小高频扼流圈的自感系数较小，低频扼流圈的自感系数较大答案AD7.如图所示，输入端ab的输入电压既有直流成分，又有沟通成分，以下说法中正确的是(L的直流电阻不为零)()A直流成分只能从L通过B沟通成分只能从R通过C通过R的既有直流成分又有沟通成分D通过L的直流成分比通过R的直流成分必定要大解析由于线圈直流电阻不为零，所以有直流通过R，而线圈对沟通有阻碍作用，因此也有沟通成分通过R，B选项错误，C选项正确由于R对沟通也有阻碍作用，所以也有沟通成分通过L，A选项错误由于L的直流电阻较小，具有通直隔交的作用，故D选项正确答案CD8低频扼流圈的作用是()A这种线圈的自感系数很小，对直流有很大的阻碍作用B这种线圈的自感系数很大，对低频沟通有很大的阻碍作用C这种线圈的自感系数很大，对高频沟通的阻碍作用比低频沟通的阻碍作用更大D这种线圈的自感系数很小，对高频沟通的阻碍作用很大，而对低频沟通的阻碍作用很小解析线圈的感抗与频率和自感系数成正比，低频扼流圈是要求对低频有很大的感抗，因此线圈自感系数必需很大，所以A、D选项错误，B选项正确对低频阻碍作用大，对高频阻碍作用更大，C选项正确答案BC9在收音机线路中，经天线接收到的电信号既有高频成分又有低频成分，经放大后送给下一级，需要把低频成分和高频成分分开，只让低频成分输入给下一级，我们接受了如图所示的装置电路，其中代号a，b应选择的元件是()Aa是电容较大的电容器，b是低频扼流线圈Ba是电容较大的电容器，b是高频扼流线圈Ca是电容较小的电容器，b是高频扼流线圈Da是电容较小的电容器，b是低频扼流线圈解析电容器具有通高频，阻低频作用，这样的电容器电容较小，故a处是电容较小的电容器，电感线圈在该电路中要求做到“通低频、阻高频”，所以b处应接一个高频扼流线圈，故选项C正确答案C10如图所示，线圈L的自感系数和电容器的电容C都很小(如L100 H，C100 pF)，此电路的主要作用是()A阻直流，通沟通，输出沟通电B阻沟通，通直流，输出直流电C阻低频，通高频，输出高频沟通电D阻高频，通低频，输出低频沟通电和直流电解析因线圈L的自感系数很小，所以对低频成分的阻碍作用很小，这样直流和低频成分能顺当通过线圈，电容器C为一旁路电容，因其电容很小，对高频成分的阻碍作用很小，这样部分通过线圈的高频成分又经电容器C形成回路，最终输出的应为低频沟通电和直流电，所以选项D正确答案D11如图所示，两个同学利用图示装置做试验，第一位同学使ab在导轨上匀速运动，其次位同学使ab在导轨上做变速运动，但两位同学对ab杆做的功一样多第一位同学的方法小灯泡消耗的电能为W1，其次位同学的方法小灯泡消耗的电能为W2，它们相比较()AW1W2 BW1W2CW1W2 D不能比较解析ab棒匀速运动时，产生的感应电动势是恒定的，感应电流也是恒定的，因此在线圈上不会产生感抗，所以通过小灯泡的电流大，消耗的电能多；当ab变速运动时，产生的感应电动势是变化的，感应电流也是变化的，在线圈上产生感抗，使通过小灯泡的电流减小，因此消耗的电能少，故选项B正确答案B12如图所示，A、B、C为三个相同的灯泡，a、b、c为与之串联的三个元件，E1为直流电源，E2为沟通电源当开关S接“1”时，A、B两灯均正常发光，C灯不亮；当开关S接“2”时，A灯仍正常发光，B灯变暗，C灯正常发光由此可知，a元件应是_；b元件应是_；c元件应是_解析由题意知，接“1”时，直流电不通过c，故c为电容器；接“2”时通沟通电，B灯变暗是由于感抗所致，故b应为电感器，则a为电阻答案电阻电感器电容器13如图所示是一个推断AB之间电源性质的仪器若接通电源后只有绿灯亮，则AB之间是什么电源？若只有红灯亮或黄灯亮，AB之间又是什么电源？解析由于电容具有隔直流的特性，故绿灯亮时AB之间必定是沟通电源，此时红灯和黄灯不亮，是由于线圈L具有阻沟通的作用；当AB之间接入直流电源时，绿灯不亮，显而易见，此时红灯亮还是黄灯亮，则必需考虑二极管的单向导电性，当AB间接直流电源，若A端为正极时，红灯亮；若B端为正极时，黄灯亮答案见解析
