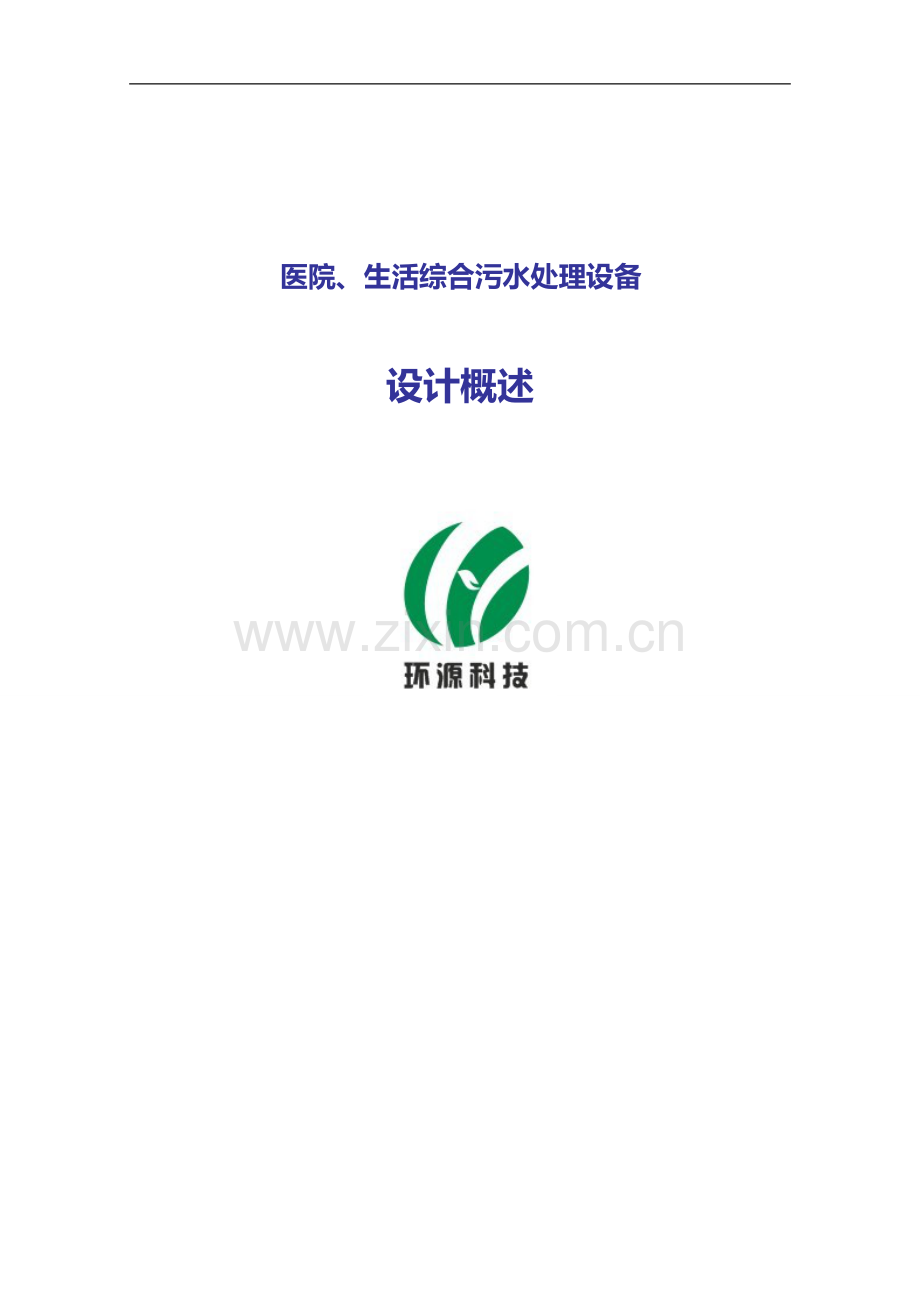

200吨综合污水处理方案.doc

河 南 环 源 环 保 科 技 有 限 公 司
Henan Huanyuan Environmental Protection Technology Co.,Ltd.

医院、生活综合污水处理设备

设计概述

总机：0371-63768188 传真：[phone] 地址：郑州市金水区中州大道晨旭路瑞银双城汇24层 邮编：450008
第 9 页 共 9 页

1、工程概况
老年人基地的污水来源分为两种：1、医院废水，2、生活废水。其中医院废水主要来源为生活废水、医疗过程废水、制剂废水和实验室废水，生活污水主要来源于日常的生活活动，其综合废水为200吨/天。工程设计规模为200吨/天。医院排出的污水中含有一些特殊的污染物，如药物、消毒剂、诊断用剂、洗涤剂，以及大量病原性微生物、寄生虫卵及各种病毒，如蛔虫卵、肝炎病毒、结核菌和痢疾菌等，与一般生活污水相比，它具有水量小，污染力强的特点。如任其排放，必然会污染水源，传播疾病；生活污水中的污染物含量较少，但直接排放会污染水体。综上所述污水需要处理可农田灌溉或回用。
河南环源环保科技有限公司接受业主委托，承担该污水处理项目工程方案设计。本工程按200m3/d的规模进行设计。根据对污水水质的分析及出水要求，经对污水处理设备的处理工艺进行技术经济比较，废水经管网收集后，经格栅处理后，自流进入调节池，对水质水量进行调节，经泵提升进入HY-DS-10型组合式污水处理设备，采用水解酸化+二级接触氧化为主体工艺，出水经消毒池处理，出水达到《医疗机构水污染物排放标准》(GB18466-2005)中要求的水污染物排放标准。主要包括：方案设计说明书、投资估算表附件。
2、设计依据
l 《污水综合排放标准》（GB8978-1996）
l 《农田灌溉水质标准》（GB5084-92）
l 《医疗机构水污染排放标准》(GB18466-2005)
l 《医院污水处理工程术规范》（HJ2029-2013）
l 《给水排水构筑物施工及验收规范》(GBJ141-90)
l 《室外排水设计规范》（GB50014-2006）
l 《给水排水制图标准》（GB/T50106-2001）
l 《给水排水设计基本术语标准》（GBJ125-89）
l 《建筑给水排水设计规范》（GB20015-2003）
l 《总图制图标准》（GB/T50103-2001）
l 《给水排水工程构筑物结构设计规范》（GB50069-2002）
l 《建筑地基基础设计规范》（GB5007-2002）
l 《工业企业噪音控制设计规范》（GBJ.87-85）
l 《工业企业总平面设计规范》（GB50187-93）
l 《工业建筑防腐蚀设计规范》（GB50046-95）
l 《通用用电设备配电设计规范》（GB50055-93）
l 《电力装置的继电保护和自动装置设计规范》（GB50062-92）
l 《钢结构工程施工质量验收规范》（GB50205-2001）
l 《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）
l 《构筑物抗震设计规范》（GBJ50191-93）
l 《混凝土结构工程施工质量验收规范》（GB50204-2002）
l 《地下工程防水技术规范》（GBJ108-97）
l 《机械设备安装工程施工及验收通用规范》（GB50231-98）
l 业主方提供的有关资料
l 河南环源环保科技有限公司相关工程经验。
3、设计范围、规模
污水处理工艺的选择；
处理构筑物的工艺设计计算；
总平面布置及配套设计；
工程投资估算；
项目建设进度表；
设计废水处理量为10m3/h，运行20小时
4、设计进出水水质
项目
CODCr（mg/L）
BOD5
（mg/L）
SS（mg/L）
氨氮（mg/L）
细菌总数（个/L）
pH
进水水质
250
100
80
30
1.6×108
6.0-9.0
排放标准
60
20
20
15
500
6.0-9.0
5、 污水处理方案选择
设备主体采用水解酸化+二级接触氧化工艺，保证出水水质稳定达到医疗机构水污染物排放标准》(GB18466-2005)中要求的水污染物排放标准。同时遵循“运行成本低”的原则，在为好氧微生物提供充足氧气的前提下，降低运行成本，节省能耗。
根据以上分析，确定该工程主体工艺流程为：
机械格栅+调节池+水解酸化池+二级接触氧化池+沉淀池+消毒池
根据以上分析，并结合我公司类似工程经验，最终确定了下面的处理工艺。
综合废水
水解酸化池
风机
提升泵
污水管线
污泥管线
空气管线
污泥干化池
调节池
化粪池
二级接触氧化池
上清液管线
上清液回流
二氧化氯发生器
沉淀池
消毒池
出水
出水

流程说明：综合废水经管网收集后，经化粪池处理后，出水自流进入调节池，对水质水量进行调节，经泵提升进入HY-DS-10型组合式污水处理设备，首先经水解酸化池，在厌氧的条件下，把大分子有机物转化为小分子的有机物，还可以提高可生化性，降低后续处理的负荷，同时水解对蛔虫卵等病原微生物也有一定的去除，出水自流进入二级接触氧化池，利用好氧微生物的代谢作用，把有机污染物转化为无害化的无机物等，出水自流进入沉淀池，对废水进行泥水分离，用二氧化氯发生器进行消毒处理，使废水达标排放；污泥部分回流至水解酸化池、接触氧化池，剩余污泥由污泥泵打入污泥干化池内进行消毒、干化处理后，形成泥饼定期外运。
污水处理过程中产生的污泥，有机物含量较高，且含有致病菌，若不经妥善处理和处置将造成二次污染。因此污泥需要进入污泥干化池进行干化处理消毒后形成泥饼外运。
本着“两低两高”的原则（即投资低、运行费用低、去除效率高、可操作性高），从经济效益，社会效益和环境效益相结合的观点出发，确定工艺流程为：“化粪池+调节池+HY-DS-10型组合式污水处理设备”，工艺有如下特点：
1、运行稳定，处理效率高，可满足出水要求，工艺成熟，有成功的运转经验
2、运行费用低，出水稳定可靠且具有较好的灭菌和硝化功能。
3、曝气采用鼓风曝气，设高效曝气系统，曝气系统均布池底，动力效率高，能耗低。
4、自动化程度高，自动控制进水流量，根据池中溶解氧的浓度控制风机的运行或停止。不需要专人值守，只需对设备及配件进行定期维护。
5、系统处理构筑物少，布置紧凑、节省占地。
6、处理工艺对进水负荷的变化有较强的适应性，可根据进水水质和水量的变化，自行调整生物量和菌群种类。
6、工程主要设计单元描述
序号
构筑物设备
功能
废水处理系统
1
化粪池
利用厌氧微生物进行发酵，使粪便等沉积下来，同时也可以杀灭部分细菌。
2
调节池
调节水质水量
3
水解酸化池
利用水解菌的作用，把大分子有机物转化为小分子有机物，降低后续处理构筑物的负荷，同时水解对蛔虫卵等病原微生物也有一定的去除。
4
二级接触氧化池
利用好氧微生物的代谢作用，有机物污染物被分解为无害化的无机物等。
5
沉淀池
进行固液分离
6
消毒池
彻底杀灭污水中残留的病菌
7
风机
为污水处理系统提供氧气和动力。
8
标准排放口
系统出水
7、土建及设备材料报价
包括：工艺设备材料费，及土建费用。
投资估算见下表。
表7－1 土建费及材料（企业自建）：
序号
名称
规格
结构形式
数量
总价万元
备注
1
调节池
4.5×4.5×4.0m
钢混
1

企业自建
2
污泥干化池
3.5×3.5×2.5m
钢混
1
企业自建
3
设备间
3.0×2.5×3.0m
钢混
1
企业自建

表7－2 综合污水工艺设备材料费用（环源环保提供）：
序号
名 称
规格和型号
数量
总价万元
备注
A 标准设备

1
污水提升泵
WQ50-15-12-1.1
1台

2
风机
GSR80-4.53-29.4-4
1台

3
污泥泵
GW50-10-15-1.5
1台

B非标设备及材质

1
HY-DS-10型组合式污水处理设备
碳钢防腐
1套
环源环保
2
阀门管件
配套
1批
环源环保
3
管道及其配件
配套
1批
环源环保
4
电缆
配套
1批
环源环保
5
配电控制系统

1套
环源环保
C水解酸化池

1
厌氧生物填料
Φ150
1批
环源环保
2
填料支架
10#
1批
环源环保
3
角铁
6.3#
1批
环源环保
4
槽钢
12#
1批
环源环保
5
布水系统
DN50
1批
环源环保
D二级接触氧化池

1
曝气软管
DN65
1批
环源环保
2
曝气接头
DN50
1批
环源环保
3
曝气主管
DN80、DN65
1批
环源环保
4
厌氧生物填料
Φ150
1批
环源环保
5
槽钢
12#
1批
环源环保
6
填料支架
10#
1批
环源环保
7
角铁
6.3#
1批
环源环保
E沉淀池

1
中心筒
Φ300×1300
1个
环源环保
F消毒池

1
二氧化氯发生器
HY-500
1台
环源环保
G其他费用

1
指导安装费

环源环保
2
调试费

环源环保
3
设计费

环源环保
4
人员培训费

环源环保

说明：以上标准设备的型号描述仅为参考，实际型号以说明书或铭牌描述为准。
报价说明：
◆ 报价不含运费和税金
◆ 报价仅限于污水站内，不包含站外设施及管道、三通一平、地质勘测及调试药剂、菌种等费用。
8、售后服务
工程竣工后我方提供详细操作手册，并免费培训污水厂管理及操作人员。
废水处理工程竣工后我方为设备正常运行提供一年免费保修期，免费保修期内应及时排除各种设备故障。免费保修期后，承诺长期维修。在保修期内，在污水处理站操作管理人员不能排除故障情况下，应及时通知我方，我方在接到通知之时起72小时内到达现场进行处理。在免费保修期内，我方不定期回访，协助污水处理站操作管理人员做好废水处理工程管理工作。
