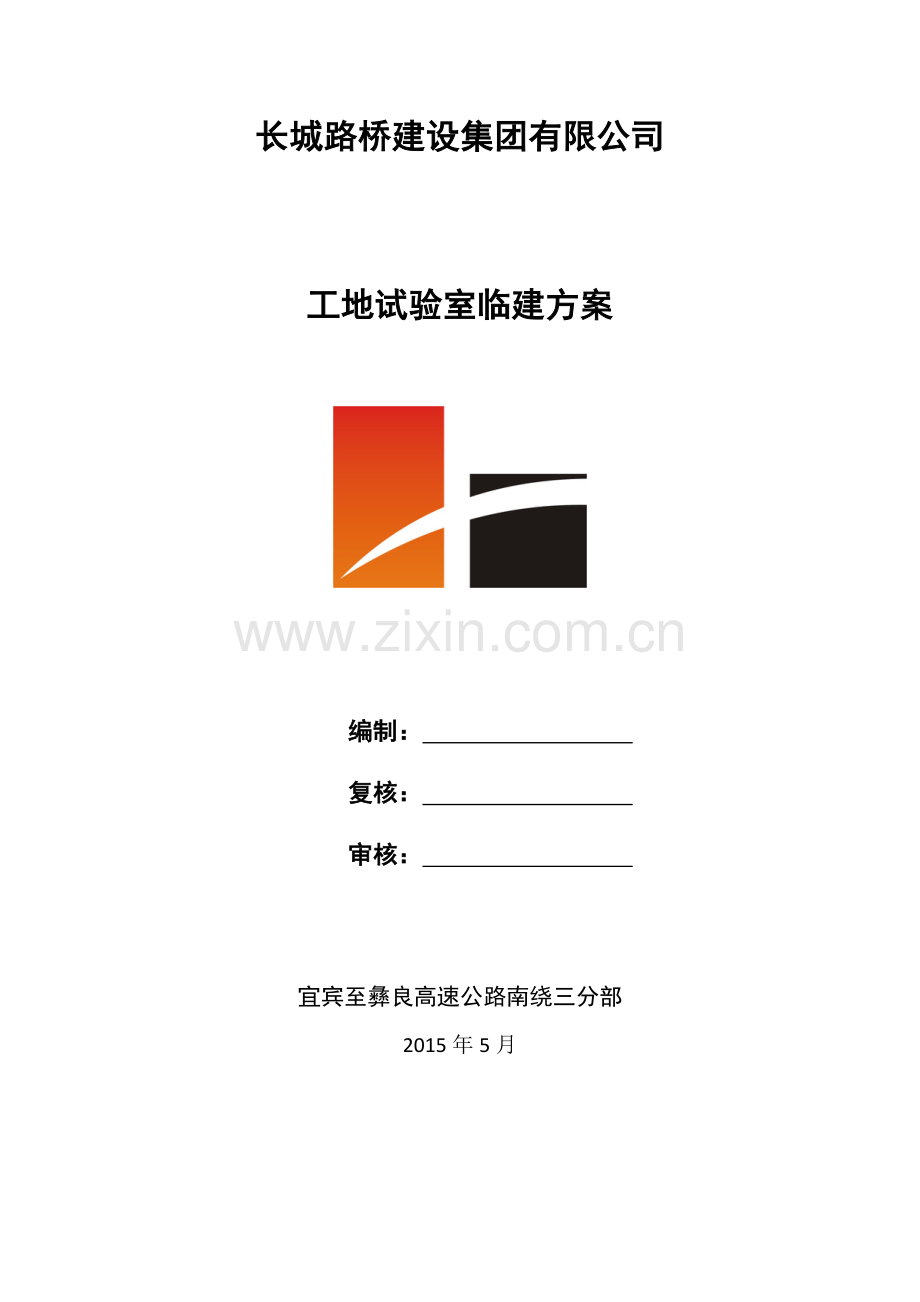

长城路桥建设集团有限公司

工地试验室临建方案

编制：
复核：
审核：

宜宾至彝良高速公路南绕三分部
2015年5月

目 录

一、前言 1
二、选址 1
三、规划 1
四、环境建设 2
五、其他设施 3
六、标牌、标志 3
七、人员配备 4
八、设备配置 4
九、办公设施 5
十、交通工具 6
十一、体系建设 6
十二、试验室平面图 7

工地试验室建设方案

一、前言
根据厅质监字〔2012〕200号交通运输部办公厅关于印发工地试验室标准化建设要点的通知和川交函〔2011〕98号关于四川省高速公路工地标准化建设指导意见，结合公路工程工地试验室标准化指南和该项目的实际内容,本着工地试验室标准化建设坚持因地制宜、务求实效和经济适用的工作原则，保证试验检测数据的客观和准确性,不盲目过分加大投入，片面追求表面效应的基本要求，特制定此实施方案。
二、选址
1、本着安全、环保、交通便利、及工程质量管理要求等因素，试验室驻地选址在佛现山隧道出口驻地区，周围无山体崩塌、滑坡、泥石流、地面坍陷、地裂缝、地面沉降等隐患。房屋采用7.5cm彩钢活动板房，两层，位于佛现山隧道出口办公楼后面，相距8M。
2、安全环境均满足标准化要求，交通畅通，有水源、能源、信息交换和协作条件、通信畅通，满足信息化办公需求。
三、规划
1、试验室根据工作、生活所需面积，结合实际情况合理利用地形、地貌、地物和空间以及现有的设施等合理规划。
2、试验室新建房屋一栋两层，其中一楼为功能区，一楼功能区房间共九间，二楼为办公室资料室和试验室职工宿舍。功能室分别为土工室(23.2㎡)、集料室(23.2㎡)、石料室(23.2㎡)、水泥室(23.2㎡)、水泥砼室(23.2㎡)、力学室标养室(23.2㎡)、标准养护室(30㎡)、外检室(23.2㎡)、样品室（23.2㎡）、化学室（23.2㎡）。
3、各功能室面积均满足试验检测时的要求，布局合理、互不干扰、经济适用，如水泥混凝土室、力学室、和标准养护室相邻，办公室和资料室相邻设计。
四、环境建设
1、房屋有给排水设计，室内有水池、供水龙头，水泥室、石料室有泄水槽,室外有沉淀池，安装顶盖。
2、通风、采光良好。每间房子都应安门窗，窗地面积不低于1：6。试验室用电引入20千瓦，按照三级负荷供电，线路敷设、开关、插座在仪器设备安装就位后，根据实际需求布置安装。
3、试验室配备15千瓦发电设备，发电机设置工作接地；电源进电处设置了电力总闸，工作用电和照明用电单独铺设；标养室电路须防水，安装防水灯。
4、温度、湿度的控制方面：水泥室(温度应控制在20±2℃，湿度>50％)安装相应功率空调一台，水泥砼室、力学室(温度应控制在23±5℃)安装相应功率空调各一台，标准养护室(温度应控制在20±2℃，湿度>95％)内配备全自动温度、湿度同步控制设备，主要包括：恒温主机、温度传感器、物化设备、系统控制箱等，各室悬挂温、湿度计两台。
5、消防、安全方面：功能区配备2台灭火器，办公区配备2台灭火器，压力机、万能材料试验机安装安全防护网，网孔尺寸不宜大于10㎜×10㎜，防护设施固定安装，结实耐用，保证操作方便、美观大方。
6、在试验室门上设置限制人员进入的提醒标志。
五、其他设施
1、在水泥室、集料室、土工室配备操作台，操作台宽为60㎝，高度为75㎝，台面采用理化板，表面平整坚固。操作台下应设柜门。
2、标准养护室样品架采用4㎜×4㎜角钢制作且涂刷防绣漆，每层高度为30㎝，深度为55㎝，总体高度为1.5ｍ，长度1.5ｍ.，放置试件的支撑构件采用Φ8的圆钢，顺深度方向、按3㎝左右的间距与框架牢固连接。
3、需要在混凝土基础上固定的仪器设备，如击实仪、振动台、摇筛机、压力机、万能试验机应浇注混凝土基础、基座；水泥胶砂试件成型振实台基座高度为400㎜、体积约为0.25ｍ3、质量约为600㎏的水泥砼浇注而成；水泥胶砂流动度跳桌基座由密度至少为2240㎏/ｍ3的水泥砼浇注而成，基部尺寸为400㎜×400㎜，高约690㎜，跳桌通过膨胀螺栓安装。
六、标牌、标志
1、在工地试验室中心位置安装铜制牌匾，尺寸为:宽×高80㎝×60㎝，内容与工地试验室印章一致，底边距离地面高度为160㎝。
2、各工作室设置醒目门牌，尺寸为:宽×高30㎝×15㎝，固定在门框正上方。
3、办公室悬挂组织机构框图、岗位职责、主要管理制度等图框，尺寸为：宽×高60㎝×90㎝，上下边为蓝色，白底黑字，功能室悬挂主要仪器设备操作规程图框，尺寸为：宽×高50㎝×80㎝，颜色为蓝底白字，图框底边距地面高度为150㎝.
4、在总闸、开关处设置用电安全标志。
七、人员配备
1、根据工程内容、规模、工期要求和工作距离，试验室配备试验室主任兼质量负责人1名，技术负责人1名，试验员3名，辅助工3名，共计检测人员8人。持证人员为2师3员，资质涵盖公路、隧道、桥梁、材料，建立试验人员档案。
2、工地试验室实行授权负责人责任制。工地试验室授权负责人对工地试验室运行管理工作和试验检测活动全面负责，授权负责人必须是母体试验检测机构委派的正式聘用人员，且持有试验检测师证；所有检测人员均持证上岗，并在母体试验室注册登记，不得同时受聘于两家或两家以上的工地试验室；试验检测人员持证专业应配置合理，能涵盖工程涉及的专业范围和内容。
3、各岗位人员要熟悉自己的岗位职责。
八、设备配置
各功能室仪器设备配置:
1)、集料室：砌筑工作台，工作台上可摆放下列设备：电子天平；游标卡尺；亚甲蓝搅拌机；温度计；游标尺卡；砂石筛；粗、细集料压碎值测定仪；其余空间放置电热恒温干燥箱、摇筛机，同时摆放不宜安放在水泥室的水泥透气比表面积测定仪、水泥负压筛析仪等。
2)、土工室：砌筑工作台，工作台上可放置以下设备：电子天平；液塑限联合测定仪；标准土壤筛；电动击实仪、路面材料强度仪等。
3)、石料室：主要放置双刀面锯石机和双端面磨平机。
4)、水泥室:砌筑工作台，工作台下主要放置以下设备：水泥净浆搅拌机、水泥胶砂搅拌机、水泥标准稠度用水量，凝结时间测定仪、雷氏夹测定仪、电子天平，工作台下主要放置水泥强度标准砂、胶砂试模等。其余空间放置胶砂振实台、水泥胶砂流动度测定仪、水泥标准养护箱、300KN恒应力抗折抗压试验机、混凝土抗折夹具。
5)、力学室：主要放置1000KN万能材料试验机、2000KN压力试验机1台、钢筋标距仪等
6)、水泥混凝土室：坍落度筒、电子称、砂浆稠度仪、混凝土搅拌机、砂浆搅拌机、混凝土振动台、混凝土抗渗仪等。
7)、标养室：可放置长1.5米，宽0.6米、高1.5米，共4层的标准养护架共10个。
8）、外检室：室内放置灌砂筒、标准砂，5.4m弯沉仪；砼回弹仪；动力触探仪；锚杆拉拔计；混凝土钻芯取样机等。
九、办公设施
1、办公环境保持整洁、干净、舒适、通风和采光良好。试验室主任有独立的办公区域，检测人员每人使用面积不小于6m2.
2、办公室配备办公桌椅5套、文件柜2套，电脑两台，打印机一台，复印机一台，具备上网条件。
十、交通工具
根据试验室标准化建设指南要求、工作内容和距离需配备1辆四驱皮卡车。
十一、体系建设
1、 根据母体质量管理体系，结合工程特点编制质量手册和程序文件。
2、工地试验室管理制度包括:
1)、工地试验室管理制度（母体机构编制）；
2)、试验室主要岗位人员工作职责（含母体机构授权负责人、专业检测工程师、检测员、资料员、设备管理员、样品管理员）；
3)、试验检测仪器设备管理制度；
4)、样品管理制度；
5）试验检测报告审核签发管理制度（含分析及档案管理）；
6)、外委试验取样送样管理制度；
7)、不合格报告制度；
8)、检测事故分析报告制度；
9)、试验室安全管理制度；
10)、含有毒有害化学药品管理制度；
11)、试验室廉政制度。

十二、试验室平面图
一楼平面图
土工室
外检室
样品室
集料室
石料室
水泥室
水泥砼室
力学室
标养室
功能室房间面积3.64*6.37＝23.2m2，标养室面积4.71*6.37＝30 m2
基础总长34米

二楼平面图
办公室
资料室
化学室
宿舍
宿舍
宿舍
宿舍
宿舍

附:设备仪器一览表

试验检测仪器设备一览表
序号
功能室名称
设备名称
1
力学室
万能试验机
压力试验机
钢筋标距仪
数显游标卡尺
电脑恒应力抗折抗压试验机
2
水泥砼室
自动加压混凝土抗渗仪
混凝土振动台
砂浆稠度仪
混凝土搅拌机
砂浆搅拌机
混凝土贯入阻力仪
混凝土含气量测定仪
坍落度筒
砼试模
砂浆试模
3
水泥室
恒温恒温养护箱
水泥净浆搅拌机
行星式胶砂搅拌机
胶砂成型振实台
全自动比表面积测定仪
水泥胶砂流动度测定仪
负压筛
电子天平
水泥稠度、凝结时间测定仪
水泥安定性测定仪
水泥胶砂试模
沸煮箱
水泥浆稠度测定仪
4
石料室
自动切石机
双端面磨石机
5
集料室
数显鼓风干燥箱
粗集料压碎值仪
细集料压碎值仪
亚甲蓝测试仪
标准筛
摇筛机
针片状规准仪
容量筒
台称、10kg、30kg天平
静水天平
6
土工室
多功能电动击实仪
数显式土壤液塑限联合测定仪
承载比CBR试验仪
表面振动压实仪
土壤筛
高温炉
7
外检室
弯沉仪
砼取芯机
灌砂筒
锚杆拉拨仪
钢尺
钢卷尺
回弹仪
轻、重型触探
钢筋位置测定仪
