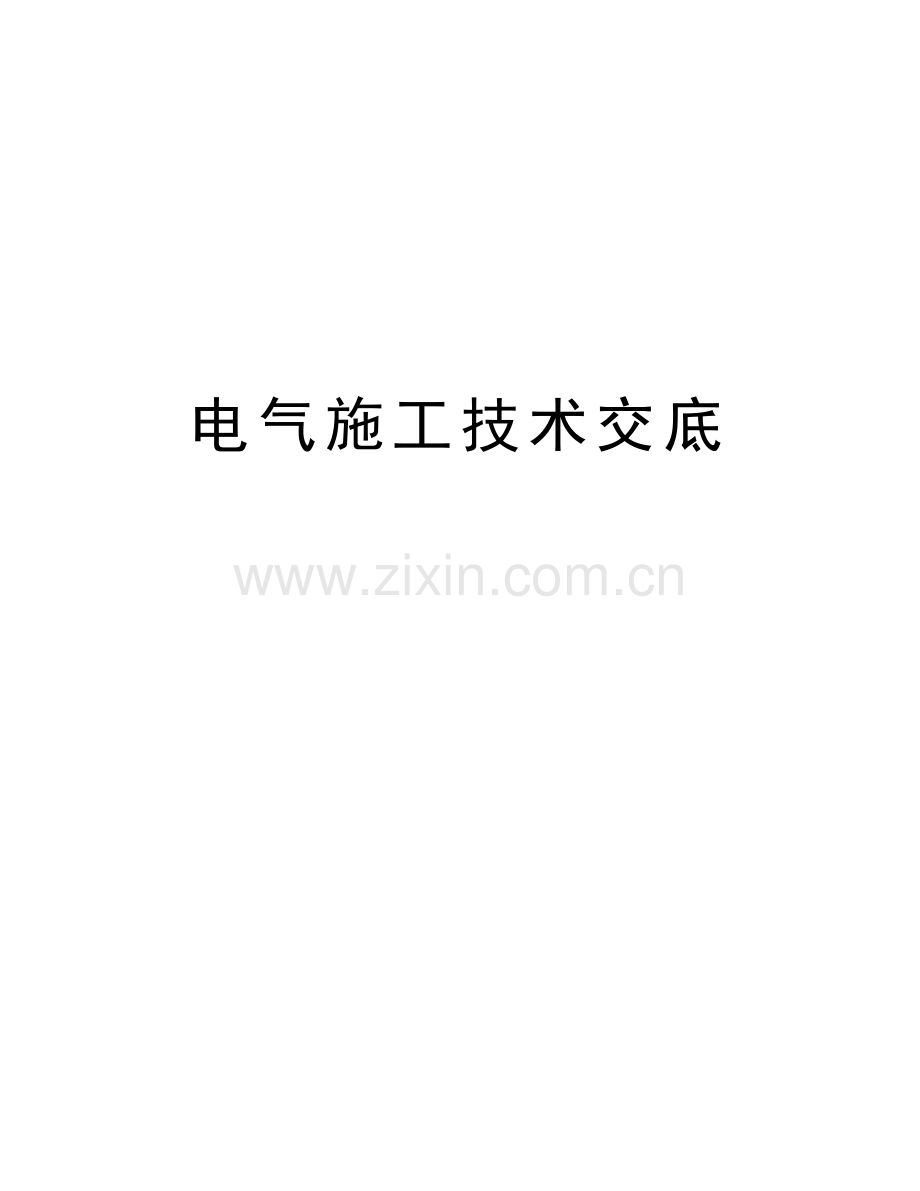

电气施工技术交底

精品文档
电气施工技术交底
一、基础防雷与等电位焊接
1、材料要求
（1）镀锌材料：扁钢、圆钢 （2）电焊条、防腐条
2、主要机具
（1）手锤、钢锯、锯条 电焊机、盒尺
3、作业条件：
（1）按设计位置清理好场地 （2）底板筋与柱筋连接处已绑完
4、操作工艺
（1）利用基础底部主筋作接地极，主筋连接处，必须焊接，搭接长度大于6d
（2）利用建筑物内四根主筋做引入线
（3）等电位焊接沿底梁钢筋敷设一圈40×4镀锌扁钢，扁钢不小于宽度的2倍，且至少个3个棱边施焊，敷设前调直，唯弯自然，直线段不应有明显弯曲，并应立放。
（4）圆钢焊接长度为其直径的6倍，并应双面施焊。
工艺要求：焊接饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的咬皮敲净后，刷沥青做防腐处理。
二、钢管敷设
1、材料要求
钢管壁厚均匀、焊缝均匀、无劈裂、砂眼、棱刺和凹扁现象。
先除锈刷防腐漆，现浇混凝土内敷设时，应除锈，内壁做防腐，外壁可不刷防腐漆。外表层无脱落，有产品合格证。
2、主要机具
（1）唯弯器、液压唯管器、液压开孔器 （2）手锤、錾子、钢锯、半圆锉（3）盒尺、水平尺
3、作业条件
（1）进户管敷设可在混凝土底板浇筑完敷设。（2）电视管线敷设随土建进度敷设
4、操作工艺
（1）围管：一般管径为20mm及以下时，用手板围管器，先将管子插入围管器，逐步围出所需弯度。管径为25mm及以上时，使用液压围弯器。
（2）切管：管子切断常用钢锯、无齿锯、砂轮锯、将需要切断的管子长度量准确卡牢切割，断口处应平齐不歪斜，管口挂锉光滑，无毛刺，清除管内铁屑。
（3）管子连接：宜采用套管连接，套管长度为连接管径地.2倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密。
（4）管子超过一定长度加装接线盒，其位置应便于穿线。无弯时30m、有一个弯时20M、两个弯时15M、三个弯时8M。
（5）配管应尽量少围弯，围大弯，有利于以后穿线。
（6）线管在焊接接地线时，不可漏焊，焊接面要够
（7）当遇到变形缝时，应做补偿处理
三、UPVC敷设及箱盒稳注
1、材料要求
（1）阻燃型绝缘导管及其附件的氧指数应符合华北标办图集的有关要求，并有产品合格证
（2）阻燃型塑料的管壁应薄厚均匀，无气孔及管身变形等现象
（3）开关盒、插座盒、接线盒等塑料盒、箱均应外观整齐，开孔齐全无劈裂等现象。
2、主要机具
（1）石笔、盒尺、水平尺、水桶、灰桶、灰铲、高凳
（2）手锤、錾子、钢锯 （3）电钻、电锤、钻头、工具袋
3、作业条件
（1）配合土建结构施工，根据砖墙弹好的水平线，安装盒箱与管路
（2）根据土建施工，预埋砖墙中及现浇板中管路及线盒
4、 操作工艺
（1）配管要求：可采用套管粘接法和专用端头进行连接，套管的长度不应小于管外径的3倍。管子接口应位于套管的中心，接口处应用胶粘结牢固。
（2）敷设管路时，应尽量减少弯曲，为线路的直线段的长度超过15M或直角有3个且长度超过8M，均应在中途装设接线盒
（3）暗敷设在土建结构施工时，将管路埋入墙体，局部剔凿应加以固定，并且用强度大于M10水泥砂浆抹面保护，厚度大于15mm
（4）管子弯曲半径为管外径的6倍，弯偏度≤0.01D
（5）砖墙稳筑盒箱：首先按设计图加工电管长度，配合土建施工，在距盒箱的位置约300mm处，预留出进入盒箱的长度、将电管甩在预留孔外，管口堵好。待稳筑盒箱时，一管一孔的穿入盒箱。
（6）管进盒箱连接：采用粘结或端头连接，管入盒箱应与盒箱里口平齐，一管一孔，不许开长孔。
5、质量标准
（1）管路连接紧密，管口光滑。
（2）盒箱设置正确，固定可靠，管入盒箱处顺直，在盒箱内露出的长度小于5mm
（3）穿过变形缝处有补偿装置，活动自如
6、成品保护
（1）剔凿开洞时，不要用力过猛，以免造成墙面周围破碎，洞口不宜剔的过大，过宽，不要造成土建结构缺陷。
（2）管口敷设完毕，立即进行保护、防砸、防渗漏、防错位、防堵塞措施。
（3）配合人土建浇筑混凝土，派人巡护，以免位移和机械损伤。
7、应注意的问题
（1）管路有外露或保护层不足15mm，剔凿要保护证深度，下管后及时固定，再用水泥砂浆保护。
（2）稳注的盒箱有歪斜，坐标不准，灰浆不饱满等，稳住时，找准位置，先注入适量的水泥砂浆，再用水平尺找正，然后用水泥砂浆将盒箱周围缝隙填实。
（3）管路煨弯处的凹扁度过大及弯曲半径不满足要求，煨弯应按要求操作，并及时固定和保护。
（4）管路堵塞，朝上的管口容易掉进杂物或浇铸混凝土时灰浆留入，因此，应及时将管口封堵好，其它工种作业时，应注意不要损伤敷设完的管路，以免堵塞

接交日期：2009年8月3日
技术负责人： 交底人： 接交人：
