沉管灌注桩施工工艺

精品文档

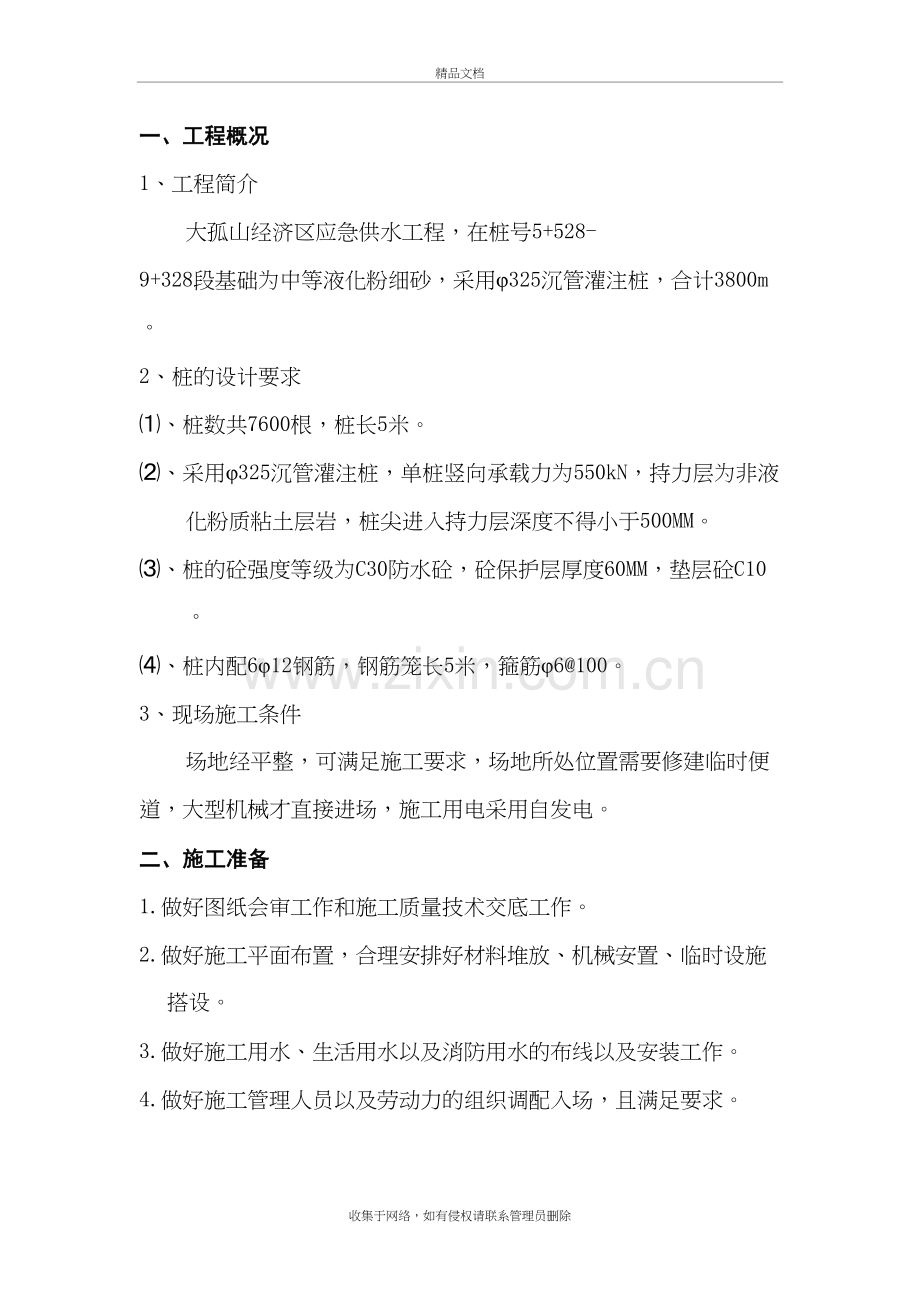

一、工程概况
1、工程简介
大孤山经济区应急供水工程，在桩号5+528-9+328段基础为中等液化粉细砂，采用φ325沉管灌注桩，合计3800m。
2、桩的设计要求
⑴、桩数共7600根，桩长5米。
⑵、采用φ325沉管灌注桩，单桩竖向承载力为550kN，持力层为非液化粉质粘土层岩，桩尖进入持力层深度不得小于500MM。
⑶、桩的砼强度等级为C30防水砼，砼保护层厚度60MM，垫层砼C10。
⑷、桩内配6φ12钢筋，钢筋笼长5米，箍筋φ6@100。
3、现场施工条件
场地经平整，可满足施工要求，场地所处位置需要修建临时便道，大型机械才直接进场，施工用电采用自发电。
二、施工准备
1.做好图纸会审工作和施工质量技术交底工作。
2.做好施工平面布置，合理安排好材料堆放、机械安置、临时设施搭设。
3.做好施工用水、生活用水以及消防用水的布线以及安装工作。
4.做好施工管理人员以及劳动力的组织调配入场，且满足要求。
5.做好材料采购进场准备工作，使材料顺利进场到位，避免二次搬运。
6.组织技术人员和班组长认真学习图纸和规范，领会设计意图，检查图纸尺寸和结构构造及细部做法，做到对图纸心中有数。
7.组织施工人员对特殊工种进行人员培训。
三、施工方法
1、施工顺序:
本工程采用DZ60KS型中孔双电机振动打桩机，施工顺序如下：
场地处理 → 放线定桩位 → 埋设预制桩 →桩机就位
沉管 → 放置钢筋笼 → 灌注砼 → 拨管
→ 桩机移位
砼浇筑采用商品混凝土，混凝土搅拌运输车直接拉料至入仓口处。
2、施工工艺
(1)、场地处理
平整场地,地面坡度及地耐力满足施工要求.清除现场杂物,以利于桩机移位.
(2)、放线定桩位
根据设计的总平面图,先放出建筑物轴线,再根据轴线定出桩位.
(3)、埋设预制桩尖
根据放线定出的桩位,埋设预制桩尖.
(4)、桩机就位
根据已埋设的桩尖位置,桩机连同桩管移近桩尖位置上,让桩管套正,用废麻袋衬垫桩尖与桩管的位置上,压着桩尖一同沉入土中,以桩位准确.
(5)、沉管
沉管时应检查桩尖、桩管、桩帽、桩锤构成同一垂直线后方可起锤打桩.桩管的垂直度应控制在不大于1％以内，锤击沉管进先采用低锤慢击，观察桩管无偏移后才正常施打，打桩过程中经常检查桩管的垂直度,发现偏移及时纠正，桩管打至设计要求和最后贯入度,满足设计要求后,并经甲方监理签证后,方可进行下一道工序.
(6)、放置钢筋笼
把桩帽拿起,将钢筋笼放入桩管内,用钢丝绳系着钢筋笼的笼身,使其在拨管时确保钢筋笼在设计的高度处.
(7)、灌注砼、拨管
钢筋笼放妥后，再经桩管内灌注砼,每次灌入砼量必须满足管内的储存量(桩管内至少应保持约2米高的砼储存量)来产生足够的压力,以保持桩体砼有足够的密实度。拨管速度应保持均匀，第一次拨管高度应控制在能容纳第二所需灌入的砼量为限，不宜拨得过高,拨管时倒打。
(8)、桩机移位
当完成一根桩后,采用向后行走进行桩机移位,以免桩机压过刚刚灌注好的桩体。
四、施工进度计划
1、开工日期拟定5月1日开工, 8 月1 日竣工,总工期90天。为此,拟采用二台桩机同时施工,采用二班制作业.每天完成100根桩的施工任务。
2、进度计划横道图

施工进度计划表
名 称
单位
数量
5月
6月
7月
沉管灌注桩
跟
7600

五、工程质量保证措施
1、测量放线、定桩位，测量人员根据设计图纸和现场控制点进行测量放样，放样后由监理工程师复核验收，并办好签证手续。每桩沉管前，一定要将轴线和桩位复核准确。
2、正式打桩前，必须进行试成孔、试灌注，按照规范要求，试成孔数不得少于两个，以便核对地质资料，检验所选设备，施工工艺以及技术要求是否适宜，如不能满足设计要求，应拟定补救措施。试成孔、试灌注时必须同甲方、设计院形成纪要，以后桩的施工技术参数以试成孔、试灌注取得的数据为依据。
3、钢筋笼的加工。制作必须按图纸设计要求进行加工、制作，螺旋箍与主筋点焊连接，保证整个钢筋笼的整体刚度。
4、在施工过程中，为保证质量，防止出现挤段桩的现象，采用跳打的施工方法，并且要先施打中间位置的桩。
5、严格检查砼桩尖的强度和规格，在桩尖上放置麻（草）绳垫，以做缓冲层。沉管过程中要经常用吊砣检察桩尖是否损坏缩入管内，如发现有，及时拔出纠正。将孔回填砂后再重新沉管。刚开始拔管时一定要检查砼是否扩散到管外，当砼已扩散到管外时，才能继续拔管。沉管结束，开始灌注砼前，一定要检查管内有无泥沙和水。
6、拔管时要严格控制拔管速度，拔管速度控制在0.6-0.8m/min，拔管过程中，派专人经常测定砼下落情况。
7、严格控制砼的坍落度，控制在6-8cm之间。
8、沉管时连续进行，并要做到“低锤密击”，拔管时应注意慢抽管。
9、打桩前在桩管上画出控制深度以及垂直度的标尺及竖向基准线，以便准确观测，记录并控制桩身垂直度与贯入度。
10、针对施工过程中出现的缩径、断桩、吊脚桩等问题方案中应编制出详细的可行施工措施。
11、施工中要加强技术管理，做好技术交底，认真做好施工自检，做好各项原始记录和隐蔽工程记录。
六、安全生产措施
1、作业区有明显标志或围栏，严禁闲人进入，作业人员戴好安全帽，穿安全鞋。高空作业戴好安全带，以防附落事故的发生。
2、施工现场要平整密实，坡度不大于1％，地基承载力不小于83kPa，以保证桩机的平稳作业。
3、安装桩机时，将桩运到正前方2m以内，不得远距离斜吊。
4、施工作业时，要由专人指挥，统一步调，以免发生事故。
5、打桩时，桩帽垫料不准用手拨正，不能在桩锤未打到桩帽即起锤和刹事，以免负荷过大，损坏机械设备。
6、各种机械，电气设备应由持有证人员专人操作。使用前要先检查并试运转，操作时要精力集中，机械运转时不能离开岗位，要时刻注意机械，发现故障隐患要及时处理。
7、现场用电要符合现临时用电的有关规定，用电设备要接地及安装漏电开关，实行一机一闸一漏电开关.
8、作业中，停机时间较长时，将桩落下垫好，桩机不得悬吊桩进行检修。
9、遇到大雨、六级以上大风等恶劣气候，立即停止作业，当风速超过七级或有强台风报时，将桩机顺负向停置，并增加风缆绳，必要时将桩架放下。
10、桩机安装避雷器，遇雷雨天时，作业人员必须远离桩机。
11、加强现场管理，做到文明施工，搞好现场的防火工作。
七、主要施工机械设备计划和主要材料需要量计划
主要施工机械设备计划
序号
机械设备名称
型号
单位
数量
备注
1
打桩机
DZ60KS
台
2

2
钢筋切断机
GJ5-40
台
6

3
电焊机
30KVA
台
4

4
钢筋调直机
GTJ-4/14
套
4

5
挖掘机
PC240
台
2

6
柴油发电机
100kw
台
2

7
混凝土搅拌运输车
8 m³
台
2

主要材料需要量计划
序号
材料名称
规格
单位
数量
备注
1
钢材
Φ6、Φ12
T
140

2
预制桩尖
C30，φ325
个
7600.00

3
电焊条

Kg
1100

4
铁丝
20#
Kg
700

八、施工现场管理以及劳动力需要量计划
1、施工现场管理
工程负责人：1人 技术负责人：1人 机长：2人
施工员：2 人 质安员：1人 材料员：2人
㈡、劳动力需要量计划
桩机机长
2人
桩机副机长
2人
架头指挥
2人
资料记录员
2人
操作机手
6人
吊砣手
2人
焊工
4人
搅拌机工
3人
电工
2人
砼工
12人
