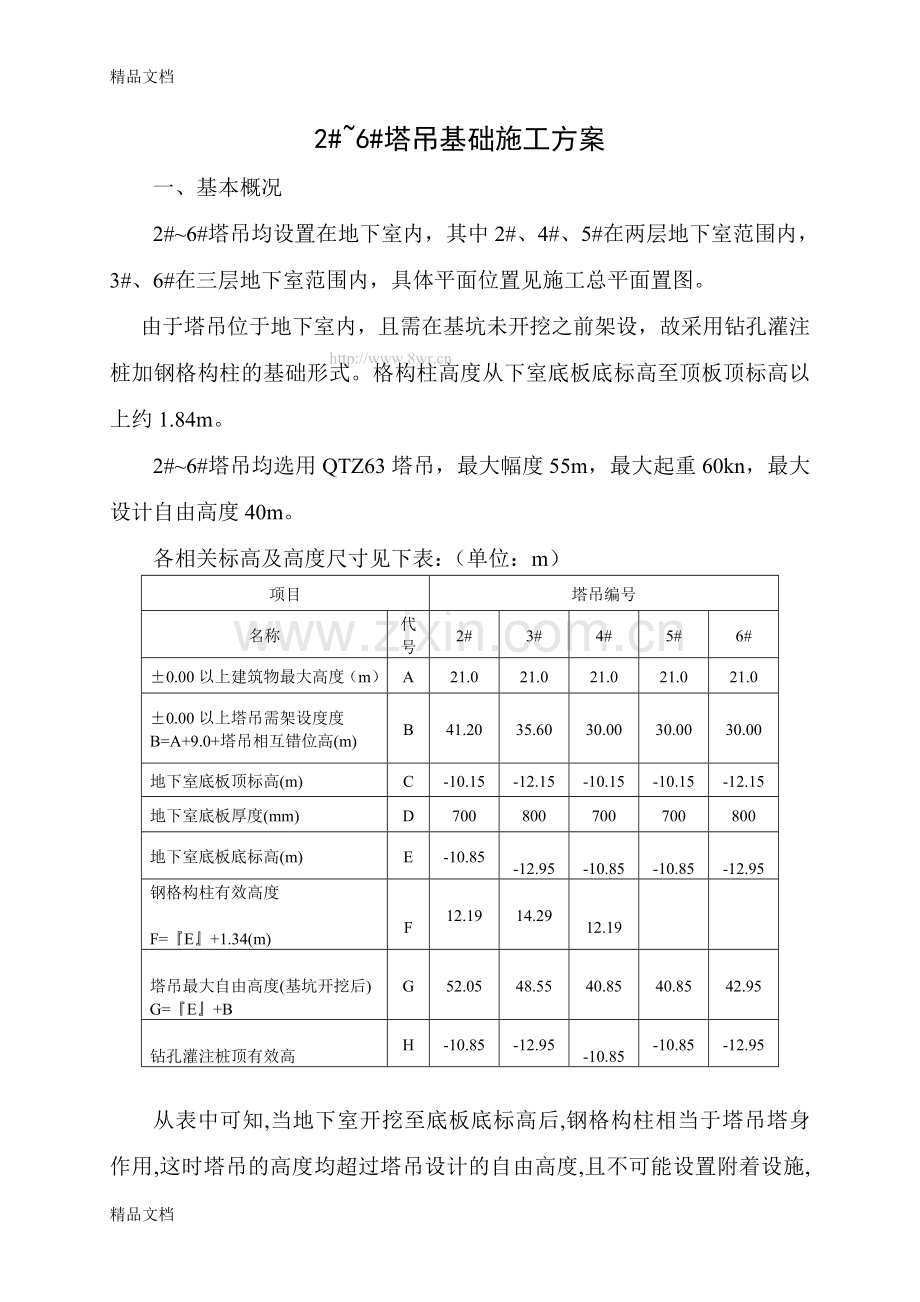

2#~6#塔吊基础施工方案
一、基本概况
2#~6#塔吊均设置在地下室内，其中2#、4#、5#在两层地下室范围内，3#、6#在三层地下室范围内，具体平面位置见施工总平面置图。

由于塔吊位于地下室内，且需在基坑未开挖之前架设，故采用钻孔灌注桩加钢格构柱的基础形式。格构柱高度从下室底板底标高至顶板顶标高以上约1.84m。
2#~6#塔吊均选用QTZ63塔吊，最大幅度55m，最大起重60kn，最大设计自由高度40m。
各相关标高及高度尺寸见下表：（单位：m）
项目
塔吊编号
名称
代号
2#
3#
4#
5#
6#
±0.00以上建筑物最大高度（m）
A
21.0
21.0
21.0
21.0
21.0
±0.00以上塔吊需架设度度
B=A+9.0+塔吊相互错位高(m)
B
41.20
35.60
30.00
30.00
30.00
地下室底板顶标高(m)
C
-10.15
-12.15
-10.15
-10.15
-12.15
地下室底板厚度(mm)
D
700
800
700
700
800
地下室底板底标高(m)
E
-10.85

服饰□ 学习用品□ 食品□ 休闲娱乐□ 小饰品□-12.95

五、创业机会和对策分析-10.85

就算你买手工艺品来送给朋友也是一份意义非凡的绝佳礼品哦。而这一份礼物于在工艺品店买的现成的礼品相比，就有价值意义，虽然它的成本比较低但它毕竟它是你花心血花时间去完成的。就像现在最流行的针织围巾，为何会如此深得人心，更有人称它为温暖牌绝大部分多是因为这个原因哦。而且还可以锻炼你的动手能力，不仅实用还有很大的装饰功用哦。-10.85

300元以下 9 18%-12.95
钢格构柱有效高度

300元以下□ 300～400元□ 400～500□ 500元以上□F=『E』+1.34(m)

3、你是否购买过DIY手工艺制品？F
12.19
14.29

Ｂｅａｄｗｒｋｓ公司还组织各国的“芝自制饰品店”定期进行作品交流，体现东方女性聪慧的作品曾在其他国家大受欢迎；同样，自各国作品也曾无数次启发过中国姑娘们的灵感，这里更是创作的源泉。12.19

（1） 专业知识限制塔吊最大自由高度(基坑开挖后)
G=『E』+B
G
52.05
48.55
40.85
40.85
42.95

“碧芝”最吸引人的是那些小巧的珠子、亮片等，都是平日里不常见的。店长梁小姐介绍，店内的饰珠有威尼斯印第安的玻璃珠、秘鲁的陶珠、奥利的施华洛世奇水晶、法国的仿金片、日本的梦幻珠等，五彩缤纷，流光异彩。按照饰珠的质地可分为玻璃、骨质、角质、陶制、水晶、仿金、木制等种类，其造型更是千姿百态：珠型、圆柱型、动物造型、多边形、图腾形象等，美不胜收。全部都是进口的，从几毛钱一个到几十元一个的珠子，做一个成品饰物大约需要几十元，当然，还要决定于你的心意。“碧芝”提倡自己制作：端个特制的盘子到柜台前，按自己的构思选取喜爱的饰珠和配件，再把它们串成成品。这里的饰珠和配件的价格随质地而各有同，所用的线绳价格从几元到一二十元不等，如果让店员帮忙串制，还要收取１０％～２０％的手工费。钻孔灌注桩顶有效高
H
-10.85
-12.95

（5) 资金问题-10.85
-10.85
-12.95

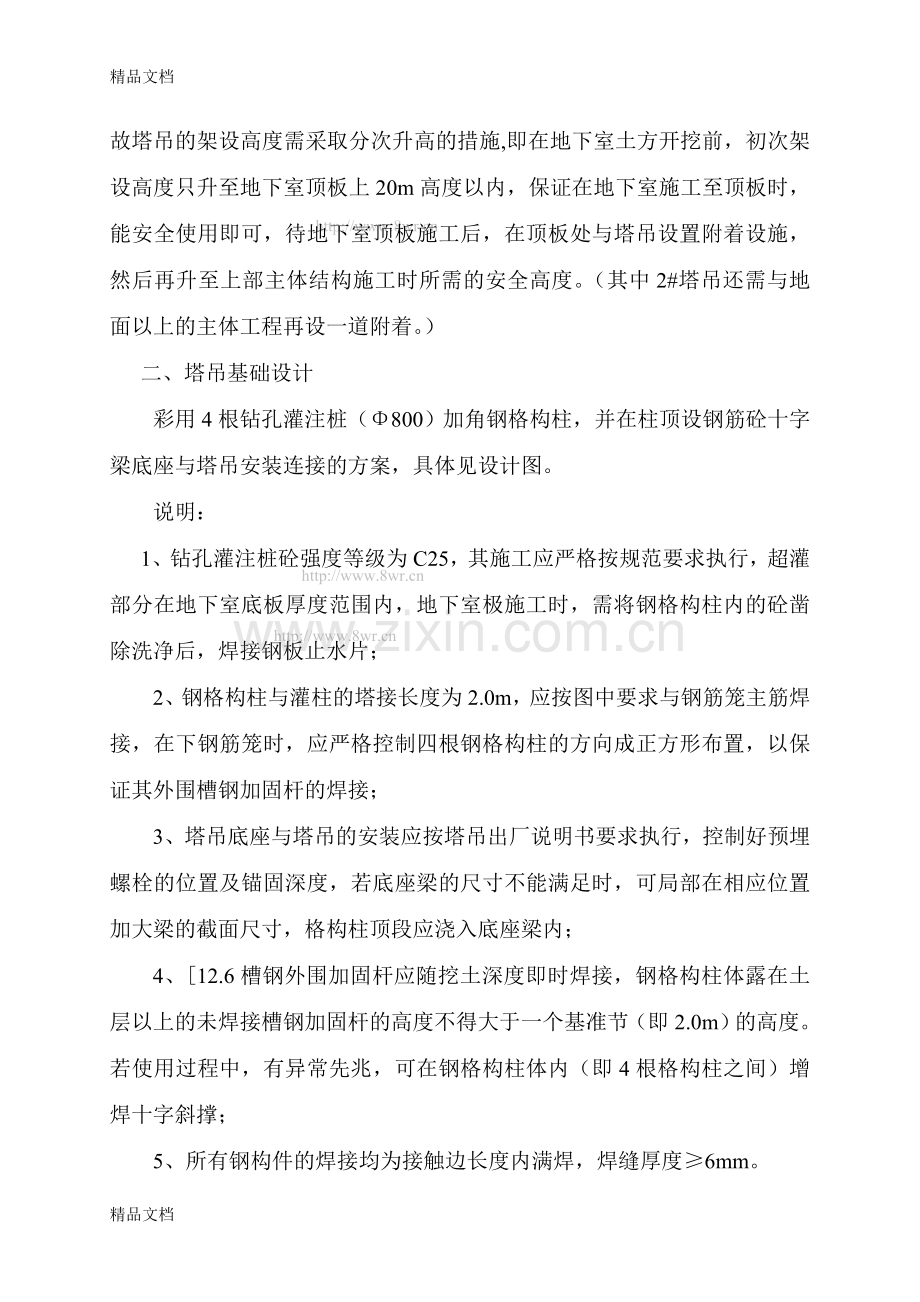

从表中可知,当地下室开挖至底板底标高后,钢格构柱相当于塔吊塔身作用,这时塔吊的高度均超过塔吊设计的自由高度,且不可能设置附着设施,故塔吊的架设高度需采取分次升高的措施,即在地下室土方开挖前，初次架设高度只升至地下室顶板上20m高度以内，保证在地下室施工至顶板时，能安全使用即可，待地下室顶板施工后，在顶板处与塔吊设置附着设施，然后再升至上部主体结构施工时所需的安全高度。（其中2#塔吊还需与地面以上的主体工程再设一道附着。）

二、塔吊基础设计
彩用4根钻孔灌注桩（Φ800）加角钢格构柱，并在柱顶设钢筋砼十字梁底座与塔吊安装连接的方案，具体见设计图。
说明：

1、钻孔灌注桩砼强度等级为C25，其施工应严格按规范要求执行，超灌部分在地下室底板厚度范围内，地下室极施工时，需将钢格构柱内的砼凿除洗净后，焊接钢板止水片；
2、钢格构柱与灌柱的塔接长度为2.0m，应按图中要求与钢筋笼主筋焊接，在下钢筋笼时，应严格控制四根钢格构柱的方向成正方形布置，以保证其外围槽钢加固杆的焊接；
3、塔吊底座与塔吊的安装应按塔吊出厂说明书要求执行，控制好预埋螺栓的位置及锚固深度，若底座梁的尺寸不能满足时，可局部在相应位置加大梁的截面尺寸，格构柱顶段应浇入底座梁内；
4、[12.6槽钢外围加固杆应随挖土深度即时焊接，钢格构柱体露在土层以上的未焊接槽钢加固杆的高度不得大于一个基准节（即2.0m）的高度。若使用过程中，有异常先兆，可在钢格构柱体内（即4根格构柱之间）增焊十字斜撑；
5、所有钢构件的焊接均为接触边长度内满焊，焊缝厚度≥6mm。
三、塔吊基础计算
（一）塔吊安装底座梁计算：梁截面为400×1000mm，II级钢筋。

1、P值计算
式中 F=1.2×(520+60)=696 KN
G=0
n=4

(按最大倾覆力矩M方向取值)
代入 P=
2、配筋计算 M=pa=741×0.29=211.41KN.m

选用 3Φ18, As=763mm2>754mm2
（二）关于钢格构柱设计说明
四支钢格构柱组成格构架体可视为塔吊的塔身,在基坑开挖前,相当于塔体在地下的埋置段,故只需钢格构架体的整体承截力大于塔吊本身塔身的承载力和承受住安装底座的重力，并保证格构柱顶与塔吊底节的连接能满足塔吊出厂说明书的要求时，钢格构柱体应是安全的。本设计均能满足上述条件，同时，该设计已是通过实践安全使用的做法，故计算从略。
（三）桩顶固定台说明
由于钢格构柱与砼灌注桩为同一垂直轴线，其作用不同于桩顶承台，只是在基坑挖土完毕后，在地下室底板未浇筑前，将四根桩体稳定，使不同材料的钢格构柱体与砼灌注桩的连接部位形成一个加固节点，属构造措施，故不予计算。
（四）基桩计算
1、桩顶荷载计算
1）塔吊传来的荷载：P=741KN
2）砼安装底座自重：梁：400×（1000-120）×3790=1.334M3
（2×1.334-0.4×0.4×0.88）×25.5=64.44KN
板：2.68×2.68×0.12×25.1=21.63KN
G1=1.2×(64.44+21.63)÷4=26KN
3）桩顶固定台自重：G2=1.2×(3.6×3.6×0.6×25.1)÷4=59KN
4）地下室底板荷载：地下室底板当砼强度达到一定程度后，会由于自身结构承力，不影响桩的承载力，在地下室板施工过程中，其荷载约为2.6T/㎡，将通过桩顶固定台传给其下面土层，该处土层为2d,3a土层其承载力约为6T/㎡，满足要求，故该荷载不予考虑。
5）钢格构柱自重：经计算，地下室底板顶标高以上每根每M重1.28KN/M；
地下室底板顶标高以下每根每M重0.49KN/M；
若以上长度以14m考虑，以下以3m考虑，则
G3=1.28×14+0.49×3=19.39×1.2=23KN
以上合计桩顶荷载：N=P+G1+G2+G3=741+26+59+23=849KN
2、桩长计算：按R≥1.7N=1.7×849=1443KN计算所需桩长。
根据塔吊所在位置及地质报告，各塔吊相应位置的土层状况如后表。若自然地面标高平均以3.0m（绝对）考虑，则相对标高约为-1.0m，若桩顶标高均按-13.0m考虑，则相当于在自然地面以下12m，故计算桩承载力时，2#塔吊基桩顶面为2d土层顶面，3#～6#塔吊基桩顶面为3a土层顶面以下2m。
经计算：2#塔吊，桩端进入5d土层1.0m时，R=1550KN>1443KN，桩长为自然地面以下约32m；有效桩长20m；
3#塔吊，桩端进入5d土层1.0m时，R=1478KN>1443KN，桩长为自然地面以下约31m；有效桩长19m；
4#塔吊，桩端进入5d土层1.0m时，R=1491KN>1443KN，桩长为自然地面以下约33m；有效桩长21m；
5#塔吊，桩端进入5d土层2.0m时，R=1457KN>1443KN，桩长为自然地面以下约32m；有效桩长20m；
6#塔吊，桩端进入5d土层2.0m时，R=1475KN>1443KN，桩长为自然地面以下约32m；有效桩长20m。

精品文档
土层号
土层名称
qsd

(KPa)
qpa
(KPa)
塔吊编号
2#
3#
4#
5#
6#
塔吊所在地探孔号位置
zk79
zk94
zk49-50中间
zk71-75中间
Zk86-91中间
土层底距地面高度（m）
土层厚（m）
土层底距地面高度（m）
土层厚（m）
土层底距地面高度（m）
土层厚（m）
土层底距地面高度（m）
土层厚（m）
土层底距地面高度（m）
土层厚（m）
2d
淤泥质粘土
6

13.3
1.3

3a
淤泥质粉质粘土
10

16.4
3.1
14.8
3.6
17.65
6.9
16.4
4.75
17.3
6.6
3b
含粘性土粉砂
20

17.9
1.5
17.1
2.3

3c
淤泥质粉质粘土
13

19.6
1.7
19.6
2.5
20.65
3.0
20.15
3.75
22.35
5.05
4
粘土
15

24.7
5.1
24.3
4.7
26.65
6.0
25.10
4.95
23.65
1.3
5b
粘土
29
750
30.2
5.5
28.6
4.3
29.55
2.9
27.80
2.7
27.05
3.4
5c
粘土
27
600
31.1
0.9
29.8
1.2
31.95
2.4
29.9
2.1
29.4
2.35
5d
砂质粉土
28
1200
36.5
5.4
37.2
7.4
36.30
4.35
35.4
5.5
36.3
6.9

砂质粉土
32
1300
41.9
5.4
41.5
4.3
40.6
4.3
40.3
4.9
40.4
4.1

综合考虑：考虑到塔吊位、自然地面标高，地探孔取位，土层状况均存在可变性，为便于施工控制，桩长均取自然地面以下33m，有效桩长21m。
3、桩身承载力验算

C25砼灌注桩桩身承载力满足要求！故桩身只需按构造配筋。
