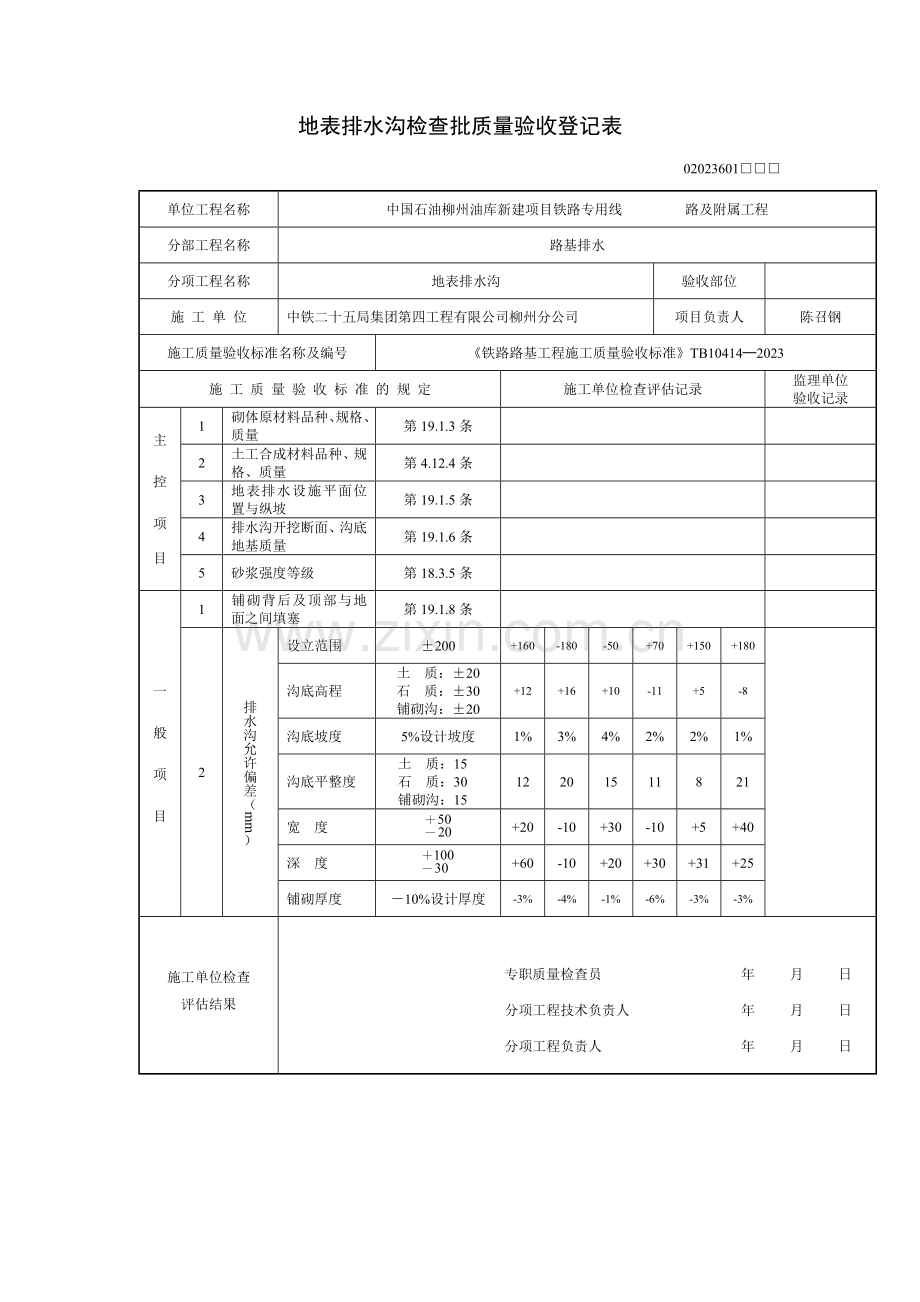

地表排水沟检查批质量验收登记表
02023601□□□
单位工程名称
中国石油柳州油库新建项目铁路专用线 路及附属工程
分部工程名称
路基排水
分项工程名称
地表排水沟
验收部位

施 工 单 位
中铁二十五局集团第四工程有限公司柳州分公司
项目负责人
陈召钢
施工质量验收标准名称及编号
《铁路路基工程施工质量验收标准》TB10414─2023
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评估记录
监理单位
验收记录
主 控 项 目
1
砌体原材料品种、规格、质量
第19.1.3条

2
土工合成材料品种、规格、质量
第4.12.4条

3
地表排水设施平面位置与纵坡
第19.1.5条

4
排水沟开挖断面、沟底地基质量
第19.1.6条

5
砂浆强度等级
第18.3.5条

一 般 项 目
1
铺砌背后及顶部与地面之间填塞
第19.1.8条

2
排水沟允许偏差（mm）
设立范围
±200
+160
-180
-50
+70
+150
+180

沟底高程
土 质：±20
石 质：±30
铺砌沟：±20
+12
+16
+10
-11
+5
-8
沟底坡度
5%设计坡度
1%
3%
4%
2%
2%
1%
沟底平整度
土 质：15
石 质：30
铺砌沟：15
12
20
15
11
8
21
宽 度

+20
-10
+30
-10
+5
+40
深 度

+60
-10
+20
+30
+31
+25
铺砌厚度
－10%设计厚度
-3%
-4%
-1%
-6%
-3%
-3%
施工单位检查
评估结果

专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日

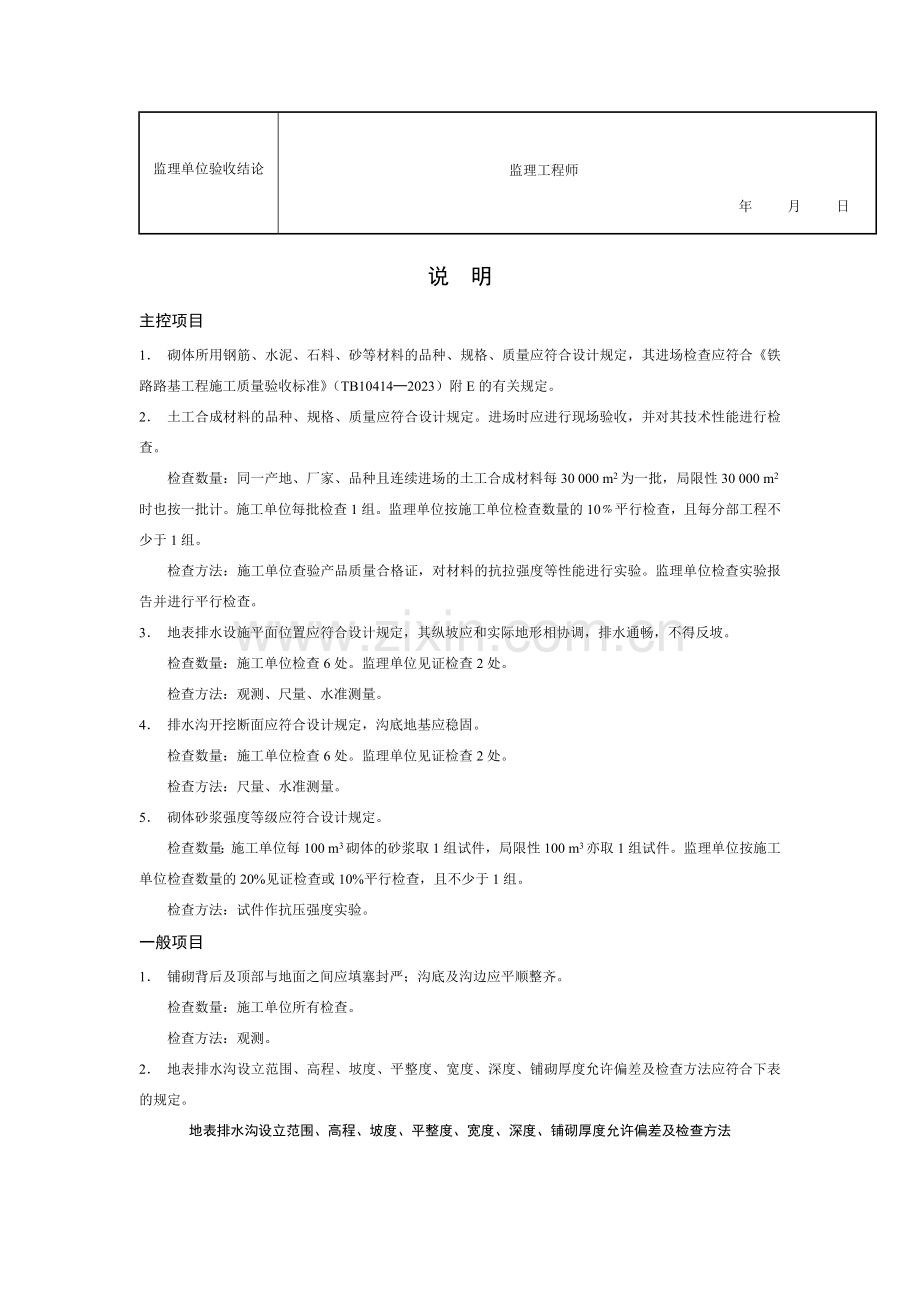

监理单位验收结论

监理工程师
年 月 日

说 明
主控项目
1． 砌体所用钢筋、水泥、石料、砂等材料的品种、规格、质量应符合设计规定，其进场检查应符合《铁路路基工程施工质量验收标准》（TB10414─2023）附E的有关规定。
2． 土工合成材料的品种、规格、质量应符合设计规定。进场时应进行现场验收，并对其技术性能进行检查。
检查数量：同一产地、厂家、品种且连续进场的土工合成材料每30 000 m2为一批，局限性30 000 m2时也按一批计。施工单位每批检查1组。监理单位按施工单位检查数量的10﹪平行检查，且每分部工程不少于1组。
检查方法：施工单位查验产品质量合格证，对材料的抗拉强度等性能进行实验。监理单位检查实验报告并进行平行检查。
3． 地表排水设施平面位置应符合设计规定，其纵坡应和实际地形相协调，排水通畅，不得反坡。
检查数量：施工单位检查6处。监理单位见证检查2处。
检查方法：观测、尺量、水准测量。
4． 排水沟开挖断面应符合设计规定，沟底地基应稳固。
检查数量：施工单位检查6处。监理单位见证检查2处。
检查方法：尺量、水准测量。
5． 砌体砂浆强度等级应符合设计规定。
检查数量：施工单位每100 m3砌体的砂浆取1组试件，局限性100 m3亦取1组试件。监理单位按施工单位检查数量的20%见证检查或10%平行检查，且不少于1组。
检查方法：试件作抗压强度实验。
一般项目
1． 铺砌背后及顶部与地面之间应填塞封严；沟底及沟边应平顺整齐。
检查数量：施工单位所有检查。
检查方法：观测。
2． 地表排水沟设立范围、高程、坡度、平整度、宽度、深度、铺砌厚度允许偏差及检查方法应符合下表的规定。
地表排水沟设立范围、高程、坡度、平整度、宽度、深度、铺砌厚度允许偏差及检查方法
序 号
项 目
允 许 偏 差
施工单位检查数量
检 验 方 法
1
设立范围
±200 mm
每条沟2处
测量
2
沟底高程
土 质：±20 mm
石 质：±30 mm
铺砌沟：±20 mm
6点
水准仪侧
3
沟底坡度
5%设计坡度
6处
坡度尺量
4
沟底平整度
土 质：15 mm
石 质：30 mm
铺砌沟：15 mm
6处
尺 量
5
宽 度
mm
6处
尺 量
6
深 度
mm
6点
尺 量
7
铺砌厚度
－10%设计厚度
6处
尺 量
