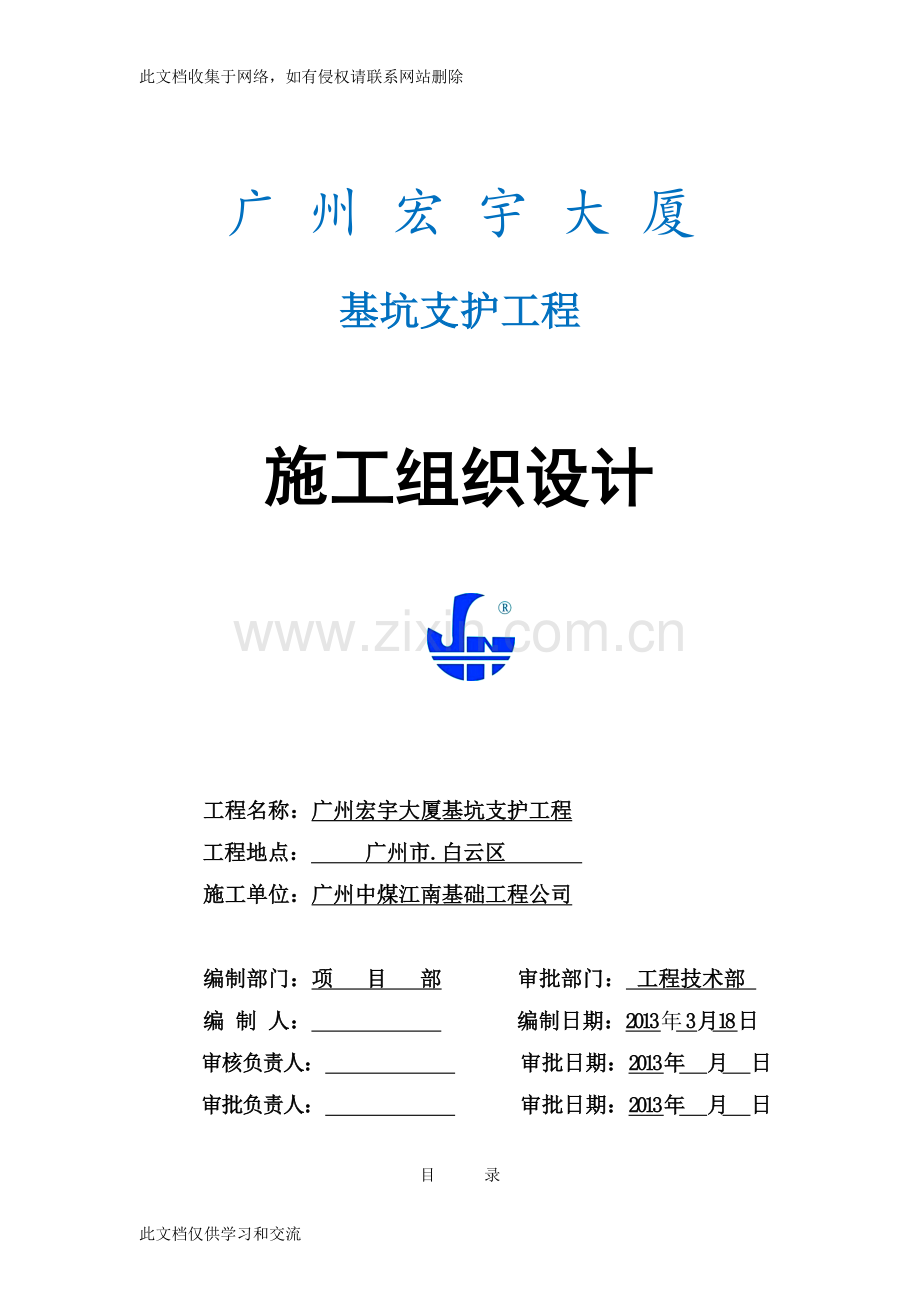

广 州 宏 宇 大 厦
基坑支护工程

施工组织设计

工程名称：广州宏宇大厦基坑支护工程
工程地点： 广州市.白云区
施工单位：广州中煤江南基础工程公司

编制部门：项 目 部 审批部门： 工程技术部
编 制 人： 编制日期：2013年 3月 18 日
审核负责人 ： 审批日期：2013年 月 日
审批负责人 ： 审批日期：2013年 月 日

目 录
第一章 总体概述………………………………………………………………………………1
第一节 编制依据和原则……………………………………………………………………1
一、编制依据………………………………………………………………………………1
二、编制原则………………………………………………………………………………2
第二节 工程概况……………………………………………………………………………2
一、工程简述………………………………………………………………………………2
二、周边环境条件…………………………………………………………………………3
三、气象条件………………………………………………………………………………3
四、工程地质条件…………………………………………………………………………3
五、地下水…………………………………………………………………………………4
六、主要施工内容及工程量………………………………………………………………4
七、工程重、难点分析与对策……………………………………………………………5
第二章 施工总体部署…………………………………………………………………………8
第一节 施工总体指导思想…………………………………………………………………8
第二节 施工总体安排………………………………………………………………………8
一、工程总体部署…………………………………………………………………………8
二、工程总体施工流程……………………………………………………………………9
三、施工准备及施工总平面布置 ………………………………………………………10
四、现场管理与组织 ……………………………………………………………………13
第三章 支护结构施工部署和方案 …………………………………………………………19
第一节 施工总平面布置说明 ……………………………………………………………19
一、施工现场围蔽 ………………………………………………………………………19
二、临时工程 …………………………………………………………………………19
三、施工用水、电布置 ………………………………………………………………20
第二节 施工方案 …………………………………………………………………………21
一、施工总体部署…………………………………………………………………………21
二、各分项工程施工………………………………………………………………………21
第四章 施工进度计划、材料、设备计划安排………………………………………………55
第一节 施工进度计划………………………………………………………………………55
一、总工期及关键工序工期安排…………………………………………………………55
二、施工前期准备工期安排………………………………………………………………56
三、围护桩及搅拌桩施工工期安排………………………………………………………56
第二节 施工进度计划横道图………………………………………………………………56
第三节 主要施工机械设备进场计划………………………………………………………56
一、进场设备计划…………………………………………………………………………56
二、机械设备保证措施……………………………………………………………………57
第五章 施工质量、安全文明、工期保证措施………………………………………………58
第一节 施工质量管理保证措施……………………………………………………………58
一、混凝土质量管理保证措施……………………………………………………………58
二、隐蔽工程质量管理保证措施…………………………………………………………60
三、工程检测及工程质量保证体系………………………………………………………62
五、竣工阶段质量控制措施………………………………………………………………71
六、成品、半成品保护……………………………………………………………………72
七、雨季施工保证措施……………………………………………………………………73
第二节 施工工期保证措施…………………………………………………………………75
一、围护结构施工工期保证措施…………………………………………………………76
二、基坑开挖的工期保证措施……………………………………………………………76
第三节 施工安全保证措施…………………………………………………………………76
一、安全保证措施…………………………………………………………………………76
二、确定安全管理目标和安全防范要点…………………………………………………79
三、主要施工项目安全技术措施…………………………………………………………79
第四节 文明施工措施………………………………………………………………………86
一、环境保护控制重点……………………………………………………………………86
二、具体控制措施…………………………………………………………………………88
第六章 施工检测………………………………………………………………………………90
第一节 检测概况……………………………………………………………………………90
第二节 编制依据……………………………………………………………………………91
第三节 检测项目及频数……………………………………………………………………91
第四节 检测仪器设备及安装埋设…………………………………………………………92
一、检测仪器………………………………………………………………………………92
二、检测仪器设备的安装埋设……………………………………………………………93
第五节 监控量测的施工措施………………………………………………………………96
第六节 检测结果……………………………………………………………………………96
第七章 施工安全应急预案……………………………………………………………………96
第一节 应急组织管理机构…………………………………………………………………97
第二节 应急程序……………………………………………………………………………98
一、报警和通讯……………………………………………………………………………98
二、现场抢救………………………………………………………………………………99
三、事故报告原则…………………………………………………………………………99
四、条件保障及资源配置…………………………………………………………………99
第三节 防止开挖面坍塌 …………………………………………………………………101
一、防止措施 ……………………………………………………………………………101
二、实施、进度与计划 …………………………………………………………………101
三、事故应急处理 ………………………………………………………………………101
第四节 防止围护结构失稳 ………………………………………………………………102
一、防止措施 ……………………………………………………………………………102
二、实施、进度与计划 …………………………………………………………………102
三、事故应急处理 ………………………………………………………………………103
第五节 基坑防渗水措施 …………………………………………………………………103
一、工作面堵漏 …………………………………………………………………………103
二、地面注浆补强 ………………………………………………………………………103
第六节 防止触电 …………………………………………………………………………105
一、防止触电措施 ………………………………………………………………………105
二、实施、进度与计划 …………………………………………………………………105
三、触电事故应急处理 …………………………………………………………………106
第七节 防止火灾 …………………………………………………………………………106
一、防止措施 ……………………………………………………………………………106
二、实施、进度与计划 …………………………………………………………………106
三、事故应急处理 ………………………………………………………………………106
第八节 高处坠落 …………………………………………………………………………108
第九节 落物打击伤害事故 ………………………………………………………………109
第十节 重大事故应急救援体系相应程序 ………………………………………………110

此文档仅供学习和交流
第一章 总体概述
第一节 编制依据和原则
一、编制依据
1、《广州宏宇大厦基坑支护工程图纸》。
2、与该项目有关的规范、规定和标准。
序号
名称
编号
1
《建筑工程质量验收统一标准》
GB 50300-2001
2
《地下防水工程质量验收规范》
GB50108-2008
3
《建筑基坑检测技术规范》
JGJ 106-2003
4
《建筑边坡工程技术规范》
GB 50330-2002
5
《建筑地基基础设计规范》
GB 50007-2002
6
《建筑地基基础设计规范》（省标）
DB 15-31-2003
7
《混凝土结构设计规范》
GB50010-2002
8
《钢筋焊接及验收规程》
JGJ 18-2003
9
《建筑基坑支护工程技术规程》
JGJ 120-99
10
《建筑桩基技术规范》
JGJ 94-2008
11
《建筑地基基础工程施工质量验质量收规程》
GB50202-2002
12
《混凝土结构工程施工质量验收规范》
GB50204-2002
13
《建设工程文件归档整理规范》
GB/T50328-2007
14
《建筑项目管理规范》
GB/T50326-2001
15
《工程测量规范》
GB50026-2007
16
《锚杆喷射混凝土支护技术规范》
GB50086-2001
17
《建筑边坡技术规范》
GB50330-2002
18
基坑设计其它的规范、规程和标准

3、工程现场及周边环境实际情况。
4、广州市建筑工程现场管理标准和有关法令性文件。
5、建设部施工现场安全用电管理标准及安全防护管理标准。
6、国家及地方相关法律法规和国家规范、行业标准及相关施工管理规定。
7、我公司《工程项目质量 环境 职业健康安全 管理手册》。
二、编制原则
1、确保基坑安全的原则
充分认识本工程地质、水文特点，结合明挖基坑工程的施工特点，使用可靠成熟的工法、施工工艺，实行信息化施工，确保工程安全。
2、确保优质工程的原则
树立对工程质量终身负责的观念，建立强有力的质保体系，严格过程控制，精益求精，确保优质工程。
3、工期保证原则
根据本工程工期要求，科学组织施工，合理配置资源，使各项分部工程施工衔接有序，使本项目的资源利用充分，确保总体施工计划的实现，从而确保总工期。
4、环保原则
在施工中贯彻“环境保护与社会经济协调发展的原则”的原则，爱护环境、减少扰民，创造良好的施工、生活环境，保证职工安全健康，以此推动施工顺利进行。在施工场地的布置、施工机械的配备、施工方案的选择方面必须与环保要求相结合，确保施工过程不对自然环境和人文环境产生破坏，实施文明施工。

第二节 工程概况
一、工程简述
工程名称：广州宏宇大厦基坑支护工程
建设地点：广州市白云区
建设单位：广东玉都房地产开发有限公司
设计单位：广州市城市规划勘测设计院
本工程为广东玉都房地产开发有限公司兴建的广州宏宇大厦基坑支护工程，工程地点位于广州市白云区云城东路西侧（白云新城AB291005地块）地段，东南面为云城东路；西北面为地铁二号线；西南南面为空地；西北面为空地；东北面为中国南航综合大楼建设用地。
拟建建筑物为31层塔楼A及5~7层裙楼，地下3层。地下室开挖基坑开挖底面标高-14.2m，开挖深度约为13.9m。其中塔楼A区域开挖深度约15.6m。基坑支护总周长约470米。
本工程±0.00相对标高相当广州城建高程16.50m，基坑底相对标高约为-14.20m.
二、 周边环境条件
基坑周边环境较开阔。基坑北侧为中国南航综合大楼建设用地，下设四层地下室，基坑深度约15.6m，正在施工，与本基坑对应位置分别采用桩锚及桩撑支护形式，其地下室边线距本项目地下室边线约35.5m；基坑东侧毗邻河涌，河涌深约4.0m，宽约6.0m，地下室边线距河涌边线约10.0m，河涌东侧为云城东路，地下室边线距其约21.9m；基坑南侧及西侧现均为空地，南侧有部分堆土，高约2.0~2.5m，施工前整平至设计标高。
三、气象条件
根据我司查询相关气象资料显示，本区位于南亚热带季风气候区，春秋风和日丽，夏炎冬暖，降水丰沛，日照充足，在季风环流控制下，4～8月，受海洋气流影响，气候炎热，降水量大，多偏南风；每年9月至翌年3月，受大陆冷高压影响，气候干燥，降水较少，多偏北风。每年5～10月，多热带气旋，中心最大风力处达12级，甚至以上。
四、工程地质条件
在钻孔深度控制范围内，场地岩土层按地质成因分为第四系填土、冲积土和基岩，现自上而下分述如下：
<一>人工填土层
第（1）层 人工填土：以素填土为主，褐黄、灰褐色，土性主要为粉质粘土，结构疏松，含较多碎石，局部含水泥砼，为新近填积土。层厚2.00～6.60m，场地内普遍存在。
<二>冲、洪积层
第（2-1）层 粉质粘土：灰褐、褐黄色，稍湿，可塑状为主，土质均匀，粘性好。层面埋深2.00～6.60 m，厚度为1.10～6.60 m，场地内普遍分布。
第（2-2）层 细砂：灰褐、灰白色，饱和，稍密，颗粒分选性差，含少许粘粒。层面埋深3.80～9.20 m，厚度为0.70～2.40 m，场地内仅局部分布。
<三>残积土层
第（3）层 场地内残积土为粉质粘土，褐黄色，灰褐、褐红色等，可塑～坚硬，遇水崩解，按其稠度分为两个亚层：
（3-1）层： 可塑，层面埋深3.20～11.20 m，厚度为2.70～7.70 m，场地内分布广泛。
（3-2）层： 硬塑，层面埋深7.70～17.30 m，厚度为3.20～12.50 m，场地内分布广泛。
<四>基岩
第（4）层 场地内基岩为石炭系砂岩及灰岩，按岩性及风化程度分为两个风化岩带。
（4-C）层：全风化粉砂岩，褐黄间褐红色，风化剧烈，岩芯呈坚硬土状为主，结构清晰可辨，遇水崩解。层面埋深14.40～30.70 m，厚度为1.70～13.40 m，本层分布广泛。
（4-M）层：微风化灰岩，灰色，灰褐色，块状构造，隐晶质结构，岩芯呈柱状和短柱状，岩质硬，岩体基本质量等级为III级。层面埋深16.50～38.80 m，厚度为5.70～9.20 m，场地内分布广泛。
本场地内基岩埋藏深浅不一，全风化粉砂岩层面埋深14.40～30.70 m，微风化灰岩层面埋深16.50～38.80 m，均位于基坑底以下。岩体存在少量溶洞和土洞，50个钻孔中有14个钻孔揭露有溶洞，遇洞率28%，洞高0.30～1.40 m，埋深19.70～31.40 m。
五、地下水
勘探结束测得孔内静止水位埋深2.70～5.50 m。
地下水由第四系空隙水和岩溶水组成。第四系孔隙水主要赋存于冲积成因的细砂层中，透水性较好，其它粘土和全风化砂岩结构致密，渗透性、富水性差。岩溶水主要赋存于灰岩的溶洞和裂隙中，地下水量丰富，地下水性质属承压水。
六、主要施工内容及工程量
本工程主要施工项目约为470m长的基坑围护结构，约13.90m基坑土方开挖外运（明挖）， 详见主要施工内容表1.1。

表1.1主要工程量
序号
项目名称
计量单位
工程量
1
基坑土方大开挖
m3
196693.7
2
挂网A6.5@200*200喷射砼护坡厚100，C20
㎡
2233.4
3
桩间φ3@50*50铁丝网，喷射C20砼，厚60
㎡
1928.35
4
5*7φ15.2JL扩大头锚索
m
3112
5
6*7φ15.2JL扩大头锚索
m
2971
6
4*7φ15.2JL扩大头锚索
m
1614
7
3束7φ5钢绞线预应力锚索
m
8672
8
Φ550水泥搅拌桩
m
16893.4
9
旋挖成孔灌注混凝土桩
m3
5296.79
10
钢立柱灌注混凝土桩
m3
27.13
11
冠梁、腰梁、支撑梁混凝土(C30)
m3
646.37
12
冠梁、腰梁、支撑梁12-25钢筋制安
t
82.18
13
冠梁、腰梁、支撑梁10内箍筋制安
t
37.156
14
坡面及挂网插筋
t
1.838
15
钢立柱
t
12.220
16
旋挖桩钢筋笼
t
663.810
17
砖砌排水沟
m
937.29
18
基坑周边围护围栏
m
520
19
集水井
项
1
20
降水、排水
项
1

基坑采用灌注桩、止水桩、放坡相结合的围护结构，其中1-1；2-2（Ф1000@1200钻孔灌注桩+2-3道@2400预应力锚索）；3-3；4-4；5-5；6-6；7-7；8-8剖面采用锚索抗滑桩（Ф1000@1300钻孔灌注桩+2-3道@2600预应力锚索）、桩外侧采用单排Ф550@350搅拌桩止水。9-9剖面采用单排Ф1000@1400支护桩，桩外侧采用单排Ф550@350搅拌桩止水。
七、工程重、难点分析与对策

本工程属大型深基坑开挖支护工程，由于基坑面积大，地质条件复杂，基坑支护采用的施工工艺较多，基坑开挖分先后两期，基坑支护和开挖需交叉作业。
〈一〉工程重、难点分析
1、本工程工作内容：Φ550水泥搅拌桩、Φ1000旋挖成孔灌注混凝土桩、JL扩大头锚索、钢绞线预应力锚索、冠梁、腰梁、支撑梁、挂网喷射砼等，主要难点是土方开挖、有溶洞灰岩段Φ1000旋挖成孔灌注混凝土桩、扩大头锚索的施工 。另外，本工程支护采用钻孔桩+二至三道锚索及局部混凝土支撑支护结构，基坑支护和开挖需交叉作业。因此，本工程需要周详的施工安排、精密的施工组织和大量的机械投入，根据场地条件科学、合理配置资源显的尤为重要；
2、工程特殊性:锚索在土层里要扩大头，且锚索施工长度较长，在施工中应注意各工序的施工工艺，保证锚索的抗拔力。
3、施工安全 ：本工程施工场地大，战线长，工艺繁杂，施工人员多，且交叉施工作业，对施工用电、机械操作、施工道路、场内运输、起吊安装等要求高，施工安全尤为重要。
〈二〉相应对策
1、工种多
根据该工程特点，我司拟加大人员、机械设备和材料的投入，并按照施工项目、施工区域进行分区、分段施工，所分区、段统筹管理，合理配置资源。
由于土方开挖量大，为确保工期实现，加快施工进度， 为加快锚索施工进度，保证基坑安全，开挖和锚索作业施工需交叉进行，即边开挖、边支护，并加强开挖过程监测，做到信息化施工，减少围护结构变形。
2、基坑止、排水要求高
本工程采用单排搅拌桩止水帷幕，施工前应认真阅读地质勘察资料并结合当地已施工工程揭示的地质情况，施工前做到心中有数。特别是距地下室边线约10.0m存在河涌，加上施工时是雨季，要防止河涌内水位突然上涨对基坑安全造成影响，一定要确保搅拌桩成桩质量，必要时采用地质钻先行钻孔，试桩工作，并在施工中加强施工质量控制，保证水泥用量，确保止水帷幕止水效果。
根据工程场区地层分布情况，并结合开挖区、块划分，科学、合理布置降水井位置和数量，最大程度发挥降水井降水效果。另外，由于基坑面积大，基坑抽排水量同时受降雨量影响明显，因此根据开挖分区设置一系列系统的排水沟和集水井。
3、做好各施工工序间协调
由于本工程要确保进度和目标工期实现。因此必须对各个施工项目进行统一安排，协调施工。鉴于本工程工期要求，基坑采取分区、分块、先外围后合拢的开挖部署，减少施工相互影响。结合工程进度和工期要求，分析、制定关键性节点工期，加强施工过程进度控制和动态调整，消除施工冲突现象，保证节点工期实现，确保总工期。
4、施工试验工作
为了保证工程质量，要进行搅拌桩和扩大头锚索锚索试验工作，试验时按设计要求的参数进行施工，完成后通过检查施工工艺参数是否满足设计要求，为施工及设计提供必要的建议，确保止水帷幕止水效果。
锚索工艺进行试验，通过试验掌握各技术参数、设计、工艺的合理性、对地质条件适应性等
〈三〉工程控制重点
本工程工期紧、任务重，做到资源的优化配置、施工的科学组织、安全、高效、保质保量的完成本工程基坑支护和土方挖运施工是本工程成败的关键。因此，我司对以下几个方面做好控制。
〈四〉进度控制
详细的施工进度计划是进度控制的关键，然后根据总进度计划编制各分项工程的月进度计划、周进度计划，并细化到到日进度计划中。
〈五〉安全控制
本工程是大型深基坑工程，围护结构和边坡的稳定直接关乎整个基坑的安全，因此本工程安全控制的重点将是基坑围护结构的安全和开挖坡体的安全控制。施工过程中加强围护结构的变形监测，利用监测数据信息化指导施工；同时在开挖过程加强基坑积水抽排，减少土层含水量、加快土体固结，科学合理放坡，避免滑坡或坍塌事故发生。
〈六〉质量控制
基坑安全保证的前提是支护结构施工的质量，加强支护结构和止水帷幕施工质量是本工程质量控制的重中之重。
〈七〉环境保护
提高施工人员环保意识，严格履行合同加强环保措施的投入和建设，减少施工废气、废水、噪音对环境的污染。合理安排作业时间，采用科学合理的施工方法，减少对周围环境的影响。
第二章 施工总体部署
第一节 施工总体指导思想
我们充分认识到本项目的重要性，它牵涉面广，影响大，因此，我司将其列为重点工程，全力以赴地投入本工程的施工。施工技术以解决难点工序为主题，实行技术骨干人员定岗定责，专家动态指导与组织专项攻关相结合。严格按公司的《工程项目质量 环境 职业健康安全 管理手册》（依据GB/T19001-2008、GB/T24001-2004、GB/T28001-2001）和《施工工程项目安全生产管理办法》进行控制。以高效优质求企业发展，安全文明树行业样板为施工指导思想。服从甲方调度，做好有关各方面的协调工作，优质、安全、文明、按期完成本项目。
1、总工期与关键工期：严格按项目法进行工程管理，抓住关键工期合理组织施工。在合同工期内完成工程的施工、验收并清理退场完毕。
2、工程质量：建立“TQC”全面质量管理小组，我公司将严格按照国家颁发的建筑工程各专业施工质量验收规范和《建筑工程施工质量验收统一标准》（GB50300-2001）和GB/T19001-ISO9001：2000质量管理体系建立完整的工程质量保证体系，以先进的工法、工艺和严格的管理确保工程质量。并做到：工程质量合格率100%。
3、安全生产：严格按广东省和广州市及我公司的有关法规、规定进行安全生产管理。杜绝重大安全事故，轻伤率控制在1‰以下。
4、文明施工：严格按《广州市建设工程文明施工标准》的规定执行实施。
第二节 施工总体安排
一、工程总体部署
针对本工程项目施工特点及重难点，我司拟从以下方面进行控制。以保证高效、保质、保量、按期完成施工任务。
〈一〉施工场地布置考虑
1、我司考虑在基坑外侧西南角布置办公区、生活区；基坑支护期的临时材料堆场及加工场区设在基坑场内南部。
2、在本工程场地东南角开设1个进出工地的大门。
〈二〉机械设备选择考虑
为了合理快速完成该工程，须在每一个分项工程上配备相当数量的机械设备，因此我司考虑围护施工阶段配备2台水泥搅拌机，2台旋挖桩机， 2台冲桩机，2台挖掘机。开挖阶段配备8台挖掘机，8台锚杆钻机，1台喷砼机。
〈三〉预应力锚索张拉时机考虑
锚索施工完成后立即进行冠梁、腰梁、支撑梁施工，待冠、腰梁达到设计强度100%立即进行张拉锁定，再进行下层土方开挖。
〈四〉施工临时水电布置考虑
工程所需临时水电已经接至施工现场，其中临时供水管径Φ75mm，沿基坑边线布置，并由支管接至各用水点。临时供电线从业主提供的两个配电箱接出，在各用电处用支线接入并装上配电箱。用水及用电线路凡遇有车辆通行的道路及大门时均用钢套管埋地敷设。电缆线沿基坑边环形设置。
二、工程总体施工流程

施工方法

支护桩施工
支撑桩、立柱施工
搅拌桩桩施工

第一层土方开挖

放坡土钉挂网喷砼施工

基坑监测

第一道锚索施工

冠顶梁、支撑梁施工
降排水

第二层土方开挖

基坑监测

挂网喷砼施工

第二道锚索施工

腰梁施工
降排水

第三层土方开挖

基坑监测

挂网喷砼施工

第三道锚索施工

腰梁、支撑梁施工
降排水

第四层土方开挖至基底

降排水
基坑监测

出土口锚索施工
腰梁、挂网喷砼施工

挂网喷砼施工
基坑底部排水沟和集水井施工
降排水

清场

图2.1施工流程
三、施工准备及施工总平面布置
〈一〉施工准备
按项目管理法建立起现场管理组织机构，抽调从事过基坑施工且有丰富施工经验和管理经验的管理人员、技术人员，组织具有丰富施工经验的施工队伍、配备充足的机械设备及材料及时进驻现场，并充分做好以下准备工作：
1、现场移交及调查：根据业主的时间安排，积极配合业主进行场地移交，并根据有关资料对周边的建、构筑物、管线进行调查，建立档案。积极与管线单位、主管部门及周边单位、居民进行沟通、协调，建立起良好的外部关系。
2、场地围蔽、三通一平及临时设施：利用现场围蔽，做好三通一平及临时设施建设。
3、测量交桩及放线：根据业主提供的控制桩点，按有关测规要求进行复测并将复测结果提交业主，确认桩点合格后进行现场放线。根据线路走向，在地面布设线路中线点，对地面、建筑物布点测量初始高程，并根据本工程的特点，确定测量方案。
4、技术交底：设计图纸到位后，立即组织技术人员、管理人员熟悉图纸，参加设计交底和图纸会审，进行实施性施工组织设计和施工计划的编制并报监理工程师批准。组织工前培训及岗前教育，并对所有人员进行技术交底。
〈二〉施工总平面布置图
详见施工平面布置图图2.2

图2.2施工平面布置图
〈三〉施工临时用电、用水平面布置图
详见施工平面布置图图2.3施工临时用电、用水平面布置图

图2.3施工临时用电、用水平面布置图
四、现场管理与组织
〈一〉现场项目管理组织机构
科学合理的管理体制、统一有效的工程指系统是顺利施工的重要保证，为此，我单位在本工程的施工组织上，按照“项目法施工”的模式，拟组建一个精干、高效的项目管理班子，并特别派出有丰富类似工程施工经验的项目经理担任本工程的项目经理。
以项目经理为首的管理层全权组织施工生产诸要素，将运用科学的管理手段，采用拟定的一系列先进施工工艺，按“质量、安全、工期、文明、效益、服务”六个第一流的要求广州宏宇大厦基坑支护及土方开挖工程。按施工总体布置，工程由项目部统一进行管理、组织。
项目决策层由项目经理、项目总工、安全专员和项目副经理组成，负责工程施工
的组织、协调和控制；项目管理各职能部门从平面管理、资源调配、工序安排、目标控制、计划进行、专业施工等方面协助项目决策层。项目作业层由具有一定操作技术和经验的工人组成，配备一定数量成建制的劳务队伍作为施工班组，以经济承包的形式，施工质量、安全、进度、文明施工、材料节约和服务态度等方面进行考核。

图2.4组织架构图
〈二〉主要人员及部门管理职责
管理层负责组织管理、协调控制，负责与业主、设计、监理及其它相关单位的联系，并对作业层进行管理和指导；作业层负责现场施工，保质保量按进度计划完成施工任务。
序号
管理及作业层
任 务 分 工
1
项目经理
主持全面工作，全面履行项目标段，对工程质量、安全、工期和盈亏控制全面负责；负责项目经理部行政管理工作，包括人员调配，财务管理和对外协调等。
2
项目副经理
主抓生产进度、安全、文明施工，资源配置和队伍管理，负责组织指挥施工生产，协调各生产单位的接口界面和组织内部考核。
3
技术负责
主抓技术管理工作和质量控制，并负责与监理单位、设计单位、质监站和业主的协调工作。
4
工程技术部
1、组织设计文件会审，编制实施性施工组织设计和技术交底。
2、负责工程测量、量测、试验、隐蔽工程的检验评定，配合设计和监理工作。
3、管理变更洽商，建立技术及质量管理日志，做好项目技术档案管理工作。
4、掌握项目各生产单位的工程进展情况，归纳分析影响进度的因素并提出改进措施。
5、组织重点技术难题攻关，检查指导作业区的技术工作。
6、编制年、季度、月施工计划，监督计划执行情况。
7、编制竣工文件，参加工程竣工验收。
8、生产进度、资源配置和队伍管理，负责组织指挥施工生产，各生产单位的接口界面的组织协调。
5
安全质量部
1、负责工程施工的安全、质量和文明施工管理，组织安全、质量施工技术交底；严格按照质量管理体系进行质量管理。
2、制订安全、质量等管理细则和保证措施，组织处理安全质量事故。
3、组织安全、质量检查，制定预防措施。
4、组织工程竣工文件的编制和工程验收。
6
办公室
办公室是项目经理的综合协调部门，主要负责项目的对外联络、文秘、人事劳资、治安保卫及内部行政事务。
7
物资设备部
1、制订机电物资管理标准和实施办法，对工程使用的材料、机电设备的质量和管理负全责。
2、负责材料和设备订货、租赁，为项目施工提供保障。
3、编制材料、设备供应计划，经主管经理批准后负责实施。
4、分类保管好一切材料，机电设备的资料和报告证件等。建立管理台帐，做好各项材料消耗和库存统计工作。
8
计财部
1、编制项目成本计划和资金使用计划，确定、分析成本控制目标。
2、负责向业主提供按标段文件规定的必要递交的证明文件，办理与业主间工程款的收付。
3、办理验工计价和内部承包核算。
4、负责标段管理、清算积累等事宜。
9
作业班组
作为主要生产单位，承担本项目按照施工图、技术交底组织生产，保质、保量地完成工程施工任务。

〈三〉项目管理机构配备情况辅助说明资料
1、混凝土施工队：负责砼浇筑养护施工作业。
2、钢筋制安施工队：负责钢筋制作及安装施工作业。
3、模板制安施工队：负责模板制作及安装施工作业。
4、水电队：负责工地的给排水、现场施工照明、电气预埋。
5、机械队：负责设备的调配、维修、保养及配合工作。
6、搅拌桩施工作业队：负责搅拌桩施工
7、钻孔灌注桩施工作业队：负责钻孔桩成孔、钢筋笼制安，桩混凝土浇筑。
8、锚索施工作业队：负责钻孔、灌注、钢绞线制安、钢绞线锚索张拉。
五、相关单位协调配合措施
成立施工接口协调管理小组，加强与业主、设计、监理、周边施工单位、政府有关部门及周边居民、建筑物业主的协调、协作管理。
〈一〉与各承包商之间的接口界面协调
1、按照业主、设计、监理的要求，熟悉掌握各专业接口界面的内容，确保本合同施工为其它专业或承包商提供合格的工程，为后续专业工序提供可靠的质量保证。
2、根据设计文件要求和施工过程可能出现的施工作业界面接口问题，根据施工接口的部位和接口工作内容，制定预防可能引起接口部位的安全和质量问题的预防措施和接口管理办法。对存在的接口事宜，项目部指派一名领导分管和专职工程师负责日常联系工作，作业队建立专门实施小组，确保业主及监理工程师的指令或协调事项得到有效的实施。
3、对工程界面接口，服从业主及监理工程师的统一协调，并认真执行接口工作的有关指令。
〈二〉与监理工程师的协调
1、充分配合监理工程师的“质量、进度、投资”控制和合同、信息管理职能。
2、在施工过程中，严格按照经甲方及监理工程师批准的施工组织设计进行质量管理。在班组自检和安质部门专检的基础上，接受监理工程师的和检查验收，并按照监理要求，予以整改。
3、贯彻质量控制、检查、管理制度。所有进入现场的成品、半成品、设备、材料等均按要求向监理工程师提交产品合格证、质保书及进场报验单。
4、隐蔽工程检查等质量检查，严格执行上道工序不合格，下道工序不施工的原则。
5、积极配合试验监理工程师完成对各试验项目的见证送检。
〈三〉与市政相关部门之间的协调
1、施工前对全线路进行探查，确定管线走向、规格、材料及所属市政单位。
2、协助业主与所属单位联系，签定配合协议。
3、按照业主、所属市政单位要求，报送管线改移、拆除、保护等方案，经业主、市政管理部门认可后，进行施工。
〈四〉与当地政府及居民之间的协调
1、配合业主与政府有关部门签定占地协议，并严格遵守协议内容。
2、为保证居民正常生产、生活，施工过程中尽量减少噪音，方便群众，并与居民搞好关系。
3、设专人负责群众来访接待工作，及时解决因施工给居民带来的不便等。

第三章 支护结构施工部署和方案

目前场地内满足机械、设备进场条件，三通一平已满足施工要求。

第一节 施工总平面布置说明

施工总体可划分两大阶段：支护结构施工阶段和开挖施工阶段。 结合工程实际情况，征地红线以及后期结构施工的需要统一安排临时设施的搭建，现场钢筋加工厂、注浆站、材料堆放等可根据施工阶段进行移动和调整。（根据不同的施工阶段进行动态调整施工总平面布置图）
一、施工场地围蔽
为保证工程安全、文明施工顺利实施，尽量减少施工对外界干扰，施工中可利用现围蔽。
二、临时工程
临时工程施工及部署严格遵守甲方及广州市下达的各种文件，按照整洁、美观、适用、经济原则进行场地布置和修建各种临时工程，并切实做好场地围蔽、场地排水、场区硬化及生活、生产用电、用水等工作。
〈一〉场内施工道路
本工程场内施工道路主要用于大型机械、设备进入场及开挖阶段场内运输，鉴于开挖阶段场内道路使用负荷大、频率高的特点，拟在场区修筑满足重型车辆安全运行的双向道路。
1、场内施工道路的设计
考虑到施工时较大型设备运输，场内主要施工道路主道设计为8.0m宽、支道5.0m宽，路基采用600mm～1000mm碎石或砖渣碾压。
2、场内施工道路的施工
根据现场情况，场区内拟用道路施工包括道路路基的开挖、路基的回填压实、垫层的铺设、路面施工、护坡、排水沟施工等。
