人行道砖铺装施工技术交底

精品文档
市政基础设施工程

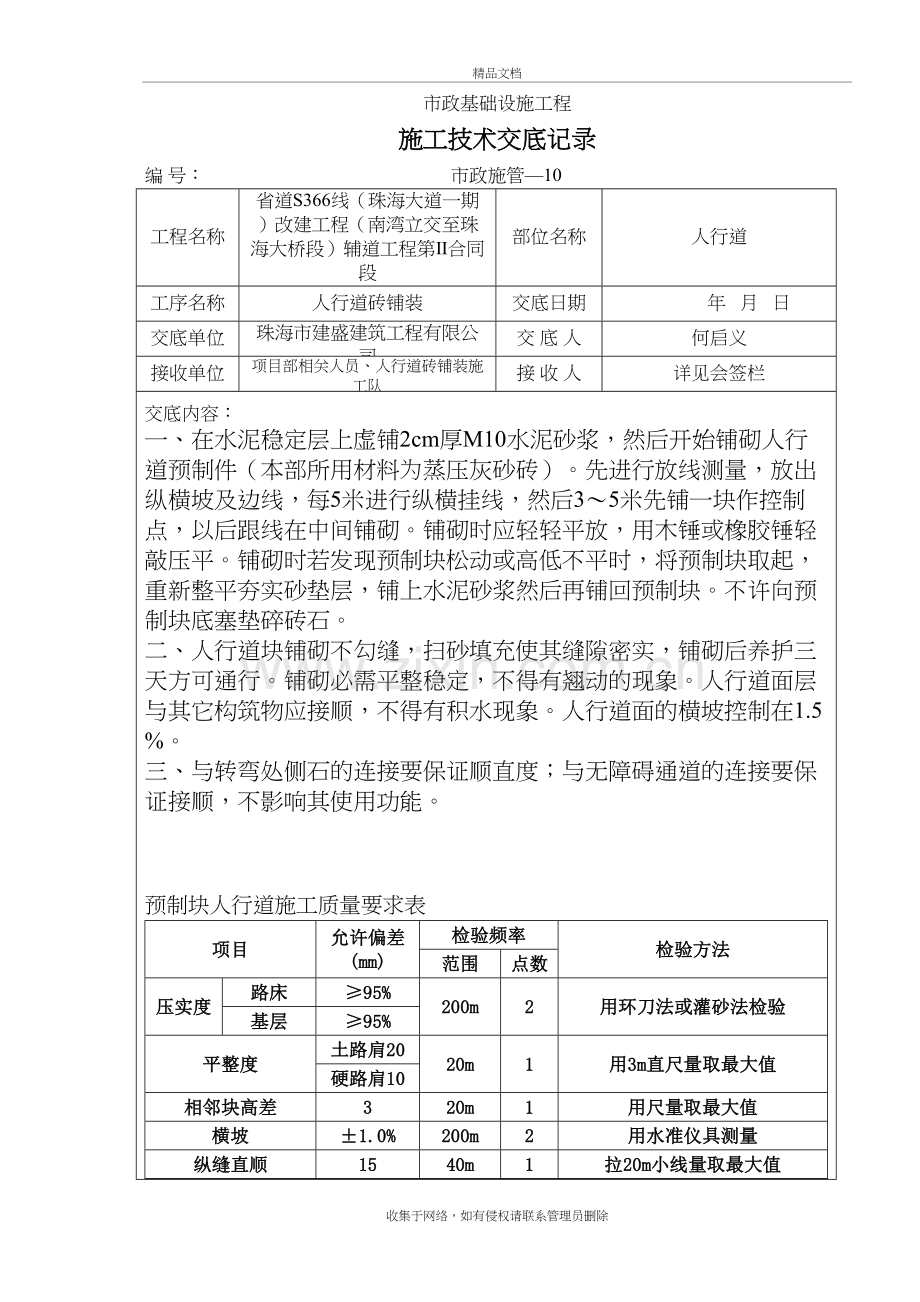

施工技术交底记录
编 号： 市政施管—10
工程名称
省道S366线（珠海大道一期）改建工程（南湾立交至珠海大桥段）辅道工程第Ⅱ合同段
部位名称
人行道
工序名称
人行道砖铺装
交底日期
年 月 日
交底单位
珠海市建盛建筑工程有限公司
交 底 人
何启义
接收单位
项目部相关人员、人行道砖铺装施工队
接 收 人
详见会签栏
交底内容：
一、在水泥稳定层上虚铺2cm厚M10水泥砂浆，然后开始铺砌人行道预制件（本部所用材料为蒸压灰砂砖）。先进行放线测量，放出纵横坡及边线，每5米进行纵横挂线，然后3～5米先铺一块作控制点，以后跟线在中间铺砌。铺砌时应轻轻平放，用木锤或橡胶锤轻敲压平。铺砌时若发现预制块松动或高低不平时，将预制块取起，重新整平夯实砂垫层，铺上水泥砂浆然后再铺回预制块。不许向预制块底塞垫碎砖石。
二、人行道块铺砌不勾缝，扫砂填充使其缝隙密实，铺砌后养护三天方可通行。铺砌必需平整稳定，不得有翘动的现象。人行道面层与其它构筑物应接顺，不得有积水现象。人行道面的横坡控制在1.5%。
三、与转弯处侧石的连接要保证顺直度；与无障碍通道的连接要保证接顺，不影响其使用功能。

预制块人行道施工质量要求表　
项目
允许偏差
(mm)
检验频率
检验方法
范围
点数
压实度
路床
≥95%
200m
2
用环刀法或灌砂法检验
基层
≥95%
平整度
土路肩20
20m
1
用3m直尺量取最大值
硬路肩10
相邻块高差
3
20m
1
用尺量取最大值
横坡
±1.0%
200m
2
用水准仪具测量
纵缝直顺
15
40m
1
拉20m小线量取最大值
横缝直顺
15
20m
1
沿路宽拉小线量取最大值
井框与路面高差
3
每座
1
用尺量

会签栏
参加单位
参 加 人 员
项目部

施工队

复核人： 记录人： 年 月 日
