混凝土与砌体结构检测补充知识教学提纲.doc

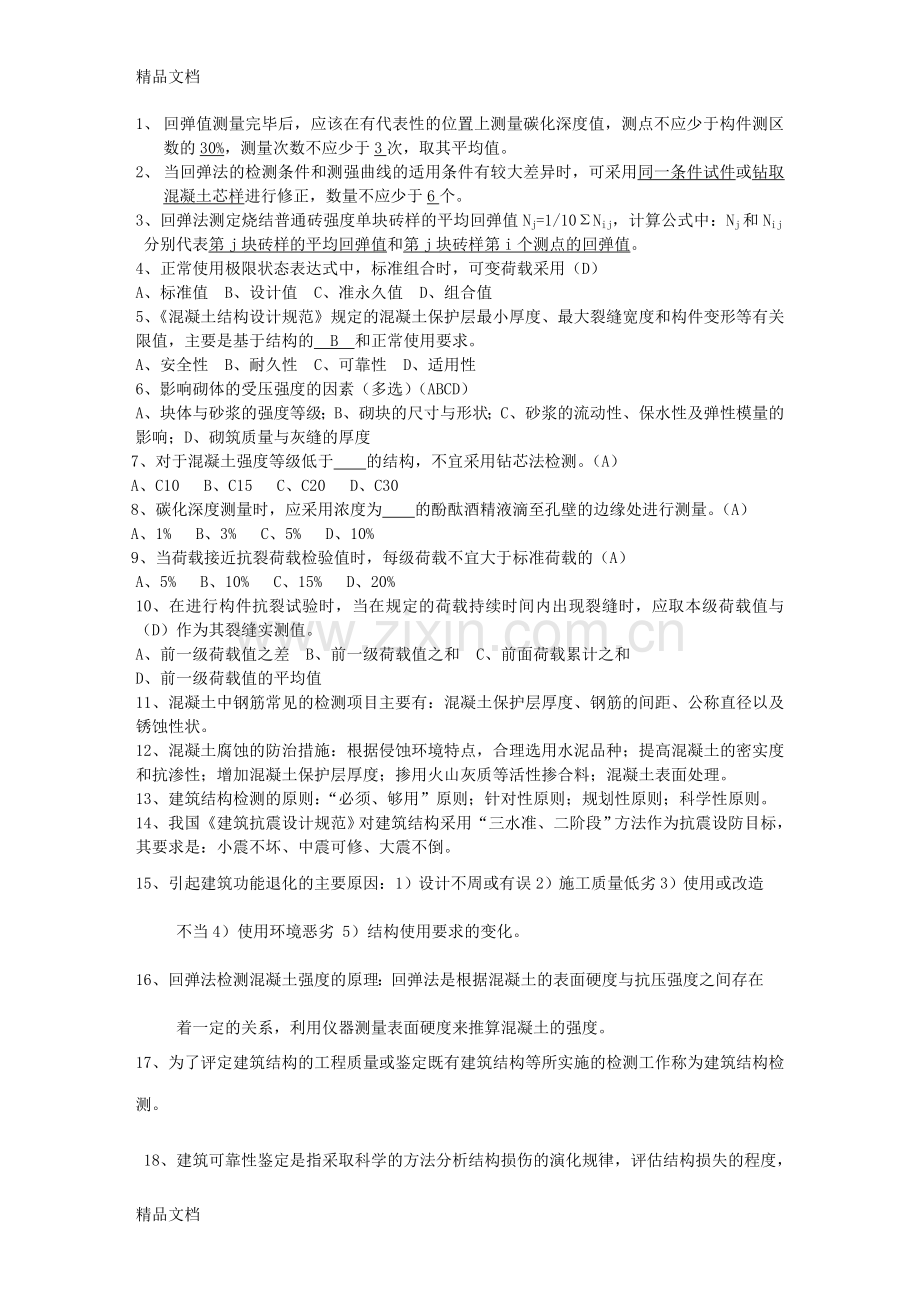

精品文档1、 回弹值测量完毕后，应该在有代表性的位置上测量碳化深度值，测点不应少于构件测区数的30%，测量次数不应少于3次，取其平均值。2、 当回弹法的检测条件和测强曲线的适用条件有较大差异时，可采用同一条件试件或钻取混凝土芯样进行修正，数量不应少于6个。3、回弹法测定烧结普通砖强度单块砖样的平均回弹值Nj=1/10Nij，计算公式中：Nj和Nij分别代表第j块砖样的平均回弹值和第j块砖样第i个测点的回弹值。4、正常使用极限状态表达式中，标准组合时，可变荷载采用（D）A、标准值 B、设计值 C、准永久值 D、组合值5、混凝土结构设计规范规定的混凝土保护层最小厚度、最大裂缝宽度和构件变形等有关限值，主要是基于结构的 B 和正常使用要求。A、安全性 B、耐久性 C、可靠性 D、适用性6、影响砌体的受压强度的因素（多选）（ABCD）A、块体与砂浆的强度等级；B、砌块的尺寸与形状；C、砂浆的流动性、保水性及弹性模量的影响；D、砌筑质量与灰缝的厚度7、对于混凝土强度等级低于 的结构，不宜采用钻芯法检测。（A）A、C10 B、C15 C、C20 D、C308、碳化深度测量时，应采用浓度为 的酚酞酒精液滴至孔壁的边缘处进行测量。（A）A、1% B、3% C、5% D、10%9、当荷载接近抗裂荷载检验值时，每级荷载不宜大于标准荷载的（A）A、5% B、10% C、15% D、20%10、在进行构件抗裂试验时，当在规定的荷载持续时间内出现裂缝时，应取本级荷载值与（D）作为其裂缝实测值。A、前一级荷载值之差 B、前一级荷载值之和 C、前面荷载累计之和D、前一级荷载值的平均值11、混凝土中钢筋常见的检测项目主要有：混凝土保护层厚度、钢筋的间距、公称直径以及锈蚀性状。12、混凝土腐蚀的防治措施：根据侵蚀环境特点，合理选用水泥品种；提高混凝土的密实度和抗渗性；增加混凝土保护层厚度；掺用火山灰质等活性掺合料；混凝土表面处理。13、建筑结构检测的原则：“必须、够用”原则；针对性原则；规划性原则；科学性原则。14、我国建筑抗震设计规范对建筑结构采用“三水准、二阶段”方法作为抗震设防目标，其要求是：小震不坏、中震可修、大震不倒。15、引起建筑功能退化的主要原因：1）设计不周或有误2）施工质量低劣3）使用或改造不当4）使用环境恶劣 5）结构使用要求的变化。16、回弹法检测混凝土强度的原理：回弹法是根据混凝土的表面硬度与抗压强度之间存在着一定的关系，利用仪器测量表面硬度来推算混凝土的强度。17、为了评定建筑结构的工程质量或鉴定既有建筑结构等所实施的检测工作称为建筑结构检测。18、建筑可靠性鉴定是指采取科学的方法分析结构损伤的演化规律，评估结构损失的程度，对其完成预定功能的能力进行评价和鉴定，继而采取及时有效的处理措施，从而延续结构损伤的进一步演化，达到延长结构使用寿命的目的。19、建筑结构加固是指：对可靠性不足或业主要求提高可靠度的结构、构件及其相关部分采取增强、局部更换或调整其内力等有效措施，使其具有现行规范及业主所要求的安全性、耐久性和适用性。20、简述回弹法检测混凝土强度的步骤。答：回弹法检测混凝土强度的步骤：1、使用经过检定、保养的回弹仪，并对钢砧进行率定；确定回弹法的侧强曲线。2、进行回弹值的测定：检测时，回弹仪的轴线应始终垂直于结构或构件的混凝土检测面，缓慢施压，准确读数，快速复位，待弾击杆反弹后测度回弹值。测点宜在测区范围内均匀分布，相邻两侧点的净距不宜小于20mm；测点距构件边缘或外露钢筋、预埋件的距离不宜小于30mm。测点不应在气孔或外露石子上，同一测点只应弾击1次。每个测区弾击16点，每一测区应记取16个回弹值，每一测点的回弹值读数估读为1（即取整数）。3、混凝土碳化深度的测定，可采用适当工具如铁锤和尖头铁凿在测区表面形成直径约15mm，深度不小于6 mm的孔洞，其深度应大于混凝土的碳化深度。将浓度为1%的酚酞溶液滴在孔洞内壁的边缘处，当已碳化与未碳化界限清楚时，再用深度测量工具测量已碳化与未碳化混凝土交界面到混凝土表面的垂直距离，该距离即为混凝土的碳化深度值。通常测量不应少于3次，每次精确至0.5mm。碳化深度值测量应在有代表性的位置上测量，测点数不应少于构建测区数的30%，取其平均值dm为该构件每测区测量碳化深度值。4、资料成果的整理。21、回弹值是如何修正的？其修正的程序如何？答：除水平方向检测的回弹值不进行修正外，其它非水平方向检测时应对测区平均回弹值进行角度修正。当测试面不是混凝土的浇筑侧面时，应对测区平均回弹值进行浇筑面修正；当测试时回弹仪既非呈水平方向，测区又非混凝土的浇筑侧面时，应先对测区的平均回弹值进行角度修正，然后再进行浇筑面修正。22、钻芯法中抗压试验的芯样试验宜使用标准芯样试件，其公称直径不宜小于骨料最大粒径的3倍；也可采用小直径芯样试件，但其公称直径不应小于70mm且不得小于骨料最大粒径的2倍。抗压芯样试件的高度与直径之比（h/d）宜为1.00。由于目前芯样锯切机使用比较普遍，因此只给定高径比为1.00的芯样试件。23、砌体工程现场检测方法中，对于不同的测试内容，如何选择检测方法？答：对于不同的检测内容可以选择不同的检测方法：原位轴压法、扁顶法可用于检测砌体抗压强度；原位单剪法、原位单砖双剪法可检测砌体抗剪强度；堆出法、筒压法、砂浆片剪切法、回弹法、点荷法、射钉法可检测砌筑砂浆强度；扁顶法可检测砌体工作应力、弹性模量。24、简述回弹法检测砌筑砂浆抗压强度的步骤？答：回弹法是采用回弹仪检测烧结普通砖砌体中的砌筑砂浆表面硬度，并用酚酞试剂测试砂浆碳化深度，通过这两项指标换算为砂浆强度。首先测区表面清洁、平整；每个测位内均匀布置12个弹击点，用回弹仪读出第三次回弹值。在每一测区内，选择13处灰缝，用游标尺和1%的酚酞试剂测量砂浆碳化深度，进行数据统计及强度计算。25、原位轴压法测定砖砌体抗压强度数据如何处理？答：（1）根据槽间砌体初裂和破坏时的油压表读数，分别减去油压表的初始读数，按原位压力机的校验结果，计算槽间砌体的开裂荷载和破坏荷载。（2）槽间砌体试件的抗压强度，应按式样uij =Nuij /Aij计算。（3）槽间砌体试件抗压强度换算为标准试件的抗压强度，应按公式样fmij=uij/lij和lij =1.36+0.54oij计算。（4）测区的砌体试件抗压强度换算值的平均值，应按式fmi=1/nfmij（5）单元砌体抗压强度及通缝抗剪强度标准值当测区数不足6个时，取测区强度最低值作为标准值。当测区数大于或等于6个时，强度标准值可按式fk=mfKS确定。当按n个测区的强度标准差算得的变异系数大于0.20时，不宜直接按该式计算强度标准值，而应先检查导致离散性增大的原因。若查明系混入不同批次的砌体样本所不致，宜分别进行统计，并分别按该方法计算其强度标准值。26、建筑结构检测、鉴定与加固的必要性与意义？答案： 随着我国经济的飞速发展，一方面，为了满足社会发展的需求，新建筑不断地建设、同时早期修建的建筑因标准低已不能满足社会发展的需求，需对其进行维修、加固和现代化改造；另一方面，随着人们生活水平的进一步提高，人们对建筑功能的要求越来越高，已有建筑的规模和功能不能满足新的使用要求，而且原有建筑的低标准、建筑的老龄化及长期使用后结构功能的逐渐减弱等引起的结构安全问题已开始引起人们的关注，在考虑昂贵的拆建费用以及对正常生活秩序和环境的严重影响等问题后，人们逐渐把目光向对在用房屋的维修加固和现代化改造。27、混凝土结构构件、砌体结构构件、钢结构构件的检测内容主要有哪些？并列举相关检测方法。答;（1）混凝土结构检测可分为混凝土强度、原材料性能、混凝土构件外观质量与缺陷、尺寸与偏差、变形与损伤和钢筋配置等工作，必要时，可进行结构构件性能的实荷检测。结构或构件混凝土抗压强度的检测方法很多，可分为非破损法和破损法两类。局部破损法主要有钻芯法、剪压法、拔出法等。非破损法主要有回弹法、超声法、超声回弹综合法等。 （2）砌体结构构件检测内容主要有砌体块材强度检测、砌体砂浆强度检测（回弹法、射钉法）、砌体强度检测（原位轴压法、扁顶法）、砌体结构缺陷检测（灰缝检验、砌体腐蚀深度检验、砌体结构裂缝检测）。（2分） （3）钢结构构件检测内容有外观平整度的检测（柱子的倾斜度则可用经纬仪检测，柱子的挠曲度可用吊垂线法测量）；构件长细比、构件平整度，及损伤的检测（目测、锤击法、超声探伤仪）；构件表面缺陷的检测（可采用涡流、磁粉）渗透等无损检测技术）；连接的检测（焊缝可用目测，必要时可用超声探伤仪或射线探测仪检查；螺栓连接，可用目测、锤敲相结合的方法检查，并用示功扳手对螺栓的紧固性进行复查）；钢材锈蚀检测(采用超声波测厚仪)；防火涂层厚度检测。28、混凝土加固有哪些方法？各自具有哪些特点？适用范围是怎样的？ （1）增大截面加固法：它通过在原混凝土构件外增加新的钢筋混凝土，增大构件的截面和配筋，从而提高其承载力及刚度。由于需要现场浇灌混凝土，也成为外包混凝土加固法。该方法加固费用低廉，在工程实际中得到大量使用。增大截面加固法适用于钢筋混凝土受弯和受压构件的加固，并且原构件混凝土现场实测强度不应低于C10。 （2）置换混凝土加固法适用于承重构件受压区混凝土强度偏低或有严重缺陷的局部加固。当加固梁式构件时，要对原构件加以有效的支顶。 （3）预应力加固法适用于构件截面偏小、需要改善其使用性能而增加使用荷载，构件处于高应力、高应变状态，且难以直接卸除其结构上的荷载的梁、板、柱和桁架的加固。加固构件的混凝土强度等级不应低于C30，且其长期使用的环境温度不应高于60。新增预应力拉杆、撑杆、缀板以及各种紧固件和锚固件等均应进行可靠的防锈蚀处理。 （4）外粘型钢加固法（外包钢加固法）是指通过在结构构件的外表面粘贴型钢，型钢与混凝土灌注结构胶使两者协同工作。该方法适用于需要大幅度提高截面承载力和抗震能力的钢筋混凝土梁、柱结构的加固。 （5）粘贴碳纤维材料加固法是指通过胶粘剂将碳纤维或玻璃纤维复合材粘合于被加固构件的表面，使之形成具有整体性的复合截面，以提高其承载力和延性的一种加固法。该方法适用于钢筋混凝土受弯、轴心受压、大偏心受压及手拉构件的加固，但不适用于素混凝土构件的加固。采用粘贴纤维复合材加固的混凝土结构构件，其现场实测混凝土强度等级不得低于C15，且混凝土表面的正拉粘结强度不得低于1.5MPa。 （6）粘贴钢板加固法是指通过胶粘剂将薄钢板粘合于被加固构件的表面的一种加固法。该方法适用于对钢筋混凝土受弯、大偏心受压和受拉构件的加固，但对素混凝土构件和低于最小配筋率构件的加固不适用。要求现场实测混凝土强度等级不得低于C15，混凝土表面的正拉粘结强度不得低于1.5MPa。 （7）增设支点加固法是指通过增设支点减小被加固结构的跨度或位移，来改变结构不利的受力状态，以提高其承载能力的一种加固方法。该方法具有简便、可靠和易拆卸等优点。27、概述常用的砌体结构加固方法。答：砌体结构的加固分为直接加固和间接加固两类1.适用于砌体结构直接加固方法为：1.1钢筋混凝土外加层加固法该法属于复合截面加固法的一种。其优点是施工工艺简单、适应性强，砌体加固后承载力有较大提高，并具有成熟的设计和施工经验；适用于柱、带壁墙的加固；其缺点是现场施工的湿作业时间长，对生产和生活有一定的影响，且加固后的建筑物净空有一定的减小。1.2钢筋水泥砂浆外加层加固法钢筋水泥砂浆外加层加固法是指把需加固的砖墙表面除去粉刷层后，在砖墙两面附设48mm的钢筋网片，然后抹水泥沙浆面层的加固方法。该法属于复合截面加固法的一种。其优点与钢筋混凝土外加层加固法相近，但提高承载力不如前者；适用于砌体墙的加固，有时也用于钢筋混凝土外加层加固带壁柱墙时两侧穿墙箍筋的封闭。1.3增设扶壁柱加固法混凝土扶壁柱与原墙体的连接是十分重要的。该法属于加大截面加固法的一种。其优点亦与钢筋混凝土外加层加固法相近，但承载力提高有限，且较难满足抗震要求，一般仅在非地震区应用。2.适用于砌体结构的间接加固方法2.1无粘结外包型钢加固法用水泥沙浆将角钢粘贴于受荷砖柱的四周，并用卡具卡紧，随即用缀板与角钢焊接连成整体，去掉卡具，粉刷水泥浆以保护角钢。该法属于传统加固方法，其优点是施工简便、现场工作量和湿作业少，受力较为可靠；适用于不允许增大原构件截面尺寸，却又要求大幅度提高截面承载力的砌体柱的加固；其缺点为加固费用较高，并需采用类似钢结构的防护措施。2.2预应力撑杆加固法该法能较大幅度地提高砌体柱的承载能力，且加固效果可靠；适用于加固处理高应力、高应变状态的砌体结构的加固；其缺点是不能用于温度在60以上的环境中。3.砌体结构构造性加固与修补3.1增设圈梁加固当圈梁设置不符合现行设计规范要求，或纵横墙交接处咬搓有明显缺陷，或房屋的整体性较差时，应增设圈梁进行加固。3.2增设梁垫加固当大梁下砖砌体被局部压碎或大梁下墙体出现局部竖直裂缝时，应增设梁垫进行加固。3.3砌体局部拆砌当房屋局部破裂但在查清其破裂原因后尚未影响承重及安全时，可将破裂墙体局部拆除，并按提高砂浆强度一级用整砖填砌。3.4砌体裂缝修补在进行裂缝修补前，应根据砌体构件的受力状态和裂缝的特征等因素，确定造成砌体裂缝的原因，以便有针对性地进行裂缝修补或采用相应的加固措施。有水泥沙浆填缝修补、配筋水泥砂浆填缝修补、灌浆修复等方法。在调查中我们注意到大多数同学都比较注重工艺品的价格，点面氛围及服务。28、结合个人经验，谈一谈对建筑结构检测及加固的认识。（二）创业优势分析答：在需要对建筑物的施工质量进行评定时，或当建筑物由于某种原因不能满足某项功能的要求或对满足某项功能的要求产生怀疑时，就需要对建筑物的整体结构、结构的某一部分或某些构件进行检测。当判定被检结构存在安全隐患时，就应该对其进行加固处理，或者拆除。 “碧芝自制饰品店”拥有丰富的不可替代的异国风采和吸引人的魅力，理由是如此的简单：世界是每一个国家和民族都有自己的饰品文化，将其汇集进行再组合可以无穷繁衍。以前，建筑结构检测、加固的重点主要是面对旧房，但近十年来，无论旧房或新房都存在着检测、加固的问题，建筑结构检测鉴定、加固的工作越来越多。一般来说，在下列情况下要对建筑物进行检测、鉴定和加固：(1)设计不周或有误；如对工程地质、水文地质尾部和地基情况了解不全，地基承载力估计过高，漏算或少算作用于结构上的荷载；设计人员受力分析概念不清，结构内力计算错误等；(2)施工质量低劣；如混凝土强度等级低于设计要求，钢筋混凝土结构构件有蜂窝、孔洞、露筋等缺陷，钢筋力学性能不符合设计要求；或砌体砌筑方法不当，造成通缝，空心砌块不按设计要求灌筑混凝土芯柱；或钢结构的焊接质量或焊缝高度达不到设计要求；(3)使用或改造不当；如未经核算就在原有建筑物上加层或对其进行改造，造成原有结构承载力不足，使用过程中任意改变用途加大荷载；或随意拆除承重墙或墙上开洞；“碧芝”隶属于加拿大的公司。这家公司原先从事首饰加工业，自助首饰的风行也自西方，随着人工饰品的欣欣向荣，自制饰品越来越受到了人们的认同。年碧芝自制饰品店在迪美购物中心开张，这里地理位置十分优越，交通四八达，由于是市中心，汇集了来自各地的游客和时尚人群，不用担心客流量问题。迪美有多家商铺，不包括柜台，现在这个商铺的位置还是比较合适的，位于中心地带，左边出口的自动扶梯直接通向地面，从正对着的旋转式楼拾阶而上就是人民广场中央，周边、条地下通道都交汇于此，从自家店铺门口经过的的顾客会因为好奇而进看一下。(4)使用环境恶化；如结构长期受到高温、振动、酸、碱、盐、杂散电流等不利因素作用，引起结构构件的腐蚀性和损伤等。8-2购物环境与消费行为 2004年3月20日(5)建筑物年久失修结构有损伤或破坏，不能满足目前的使用要求或安全度不足；加拿大公司就是根据年轻女性要充分展现自己个性的需求，将世界各地的珠类饰品汇集于“碧芝自制饰品店”内，由消费者自选、自组、自制，这样就能在每个消费者亲手制作、充分发挥她们的艺术想像力的基础上，创作出作品，达到展现个性的效果(6)由于各种灾害事件的影响使结构产生裂缝或者破坏；2、你大部分的零用钱用于何处？(7)需要对古建筑、历史性建筑进行进一步维护、保护。 建筑结构试验检测技术是以相应现行规范为根据、以实验为技术手段，测量能反映结构或构件实际工作性能的有关参数，为判断结构的承载能力和安全储备提供重要依据。建筑结构试验检测不仅对新建工程安全性能的评定起重要作用，而且对于危旧房屋的更新改造、古建筑和受损结构的加固修复等提供直接的技术参数。 常用检测方法 然而影响我们大学生消费的最主要的因素是我们的生活费还是有限，故也限制了我们一定的购买能力。因此在价格方面要做适当考虑：我们所推出的手工艺制品的价位绝大部分都是在50元以下。一定会适合我们的学生朋友。结构检测工作包括的内容比较多，一般有结构材料的力学性能检测、结构的构造措施检测、结构构件尺寸检测、钢筋位置及直径检测、结构及构件的开裂和变形情况检测及结构性能实荷检测等。我们按所检测的结构种类把建筑结构检测方法分为：混凝土结构检测、砌体结构检测、钢结构检测和钢一混凝土组合结构检测等。对某些结构或构件为获得其结构整体受力性能或构件承载力、刚度或抗裂性能，可进行结构或构件的整体性能的静力实荷检验。对某些重要建筑和大型的公共建筑还可进行结构的动力测试。其中静力实荷检验可分为使用性能检验、承载力检验和破坏性检验。使用性能的检验主要用于验证结构或构件在规定荷载的作用下不出现过大的变形和损伤，结构或构件经过检测后还必须满足正常使用要求；承载力检验主要用于验证结构或构件的设计承载力；破坏性检验主要用于确定结构或模型的实际承载力。对混凝土结构的混凝土材料强度目前广泛应用的检测方法是钻芯法和回弹法。钻芯法是在建筑构件上钻取混凝土芯样直接进行抗压强度检验，结果准确可靠，但会造成对结构物局部的损坏，尤其是对重要的结构部位，无法进行大量的检测。非破损法中的回弹法、超声法、超声一回弹综合法所测定的参数（回弹值、声速值）对混凝土强度来说并不很敏感，测试结果精度不高。拔出法是一种介于钻芯法和非破损检测方法之间的混凝土强度微破损检测方法，操作简便易行，对结构物损伤极小，又有足够检测精度尤其是近20年才出现的后装拔出法无需预先在混凝土中埋置锚固件，而是在己硬化的混凝土上通过钻孔、扩槽、嵌人的方法将锚固件置人并固定其中，因此，在己硬化的新旧混凝土的各种构件上都可以使用，适应性很强，检测结果的可靠性也较高，特别是当现场结构缺少混凝土强度的有关试验资料时，是非常有价值的一种检验评定手段。300-400元1632%对砌体结构的检测目前主要使用轴压法、扁顶法、原位单剪法、原位单砖双剪法、推出法、筒压法、砂浆片剪切法、回弹法、点荷法、射钉法。这些检测方法大致可分为两类：直接法和间接法，前者为检测砌体抗压强度和砌体抗剪强度的方法，后者为测试砂浆强度的方法。直接法的优点是直接测试砌体的强度参数，反映被测试工程的材料质量和施工质量，其缺点是试验工作量较大，对砌体有一定的损伤；间接法是测试与砂浆强度有关的物理参数，进而推定其强度，“推定”时难免增大测试误差，也不能综合反应工程的材料质量和施工质量，使用时具有一定的局限性，其优点是测试工作较为简便，对砌体工程损伤较少或无损伤。检测方法的选用应综合考虑结构情况，选用直接或间接或两者综合。手工艺品，它运用不同的材料，通过不同的方式，经过自己亲手动手制作。看着自己亲自完成的作品时，感觉很不同哦。不论是01年的丝带编织风铃，02年的管织幸运星，03年的十字绣，04年的星座手链，还是今年风靡一时的针织围巾等这些手工艺品都是陪伴女生长大的象征。为此，这些多样化的作品制作对我们这一创业项目的今后的操作具有很大的启发作用。由于钢结构的材质均匀，因此具有强度、塑性与韧性均能较方便地进行测试的优势。 常用加固方法 一般所需加固的结构大都存在由于结构自身的承载能力因灾害（如火灾、腐蚀、冻害）或施工质量不到位或功能改变等因素的影响而导致结构承载能力不足的现象，所采用的加固方法多是从提高结构的有效受力面积出发（如加大载面法等）减小截面的应力，或者直接改变结构的受力体系，改变其传力途径（如增加支撑法等）从而降低结构构件的受力，最终达到加固的目的。a）混凝土结构加固方法，b)砌体结构加固方法，c）钢结构加固方法。结构加固中需根据实际条件以及使用要求选择适宜的加固方法。 精品文档
