振兴苑小区环境改造工程

实

施

方

案

泸州临港建设有限公司

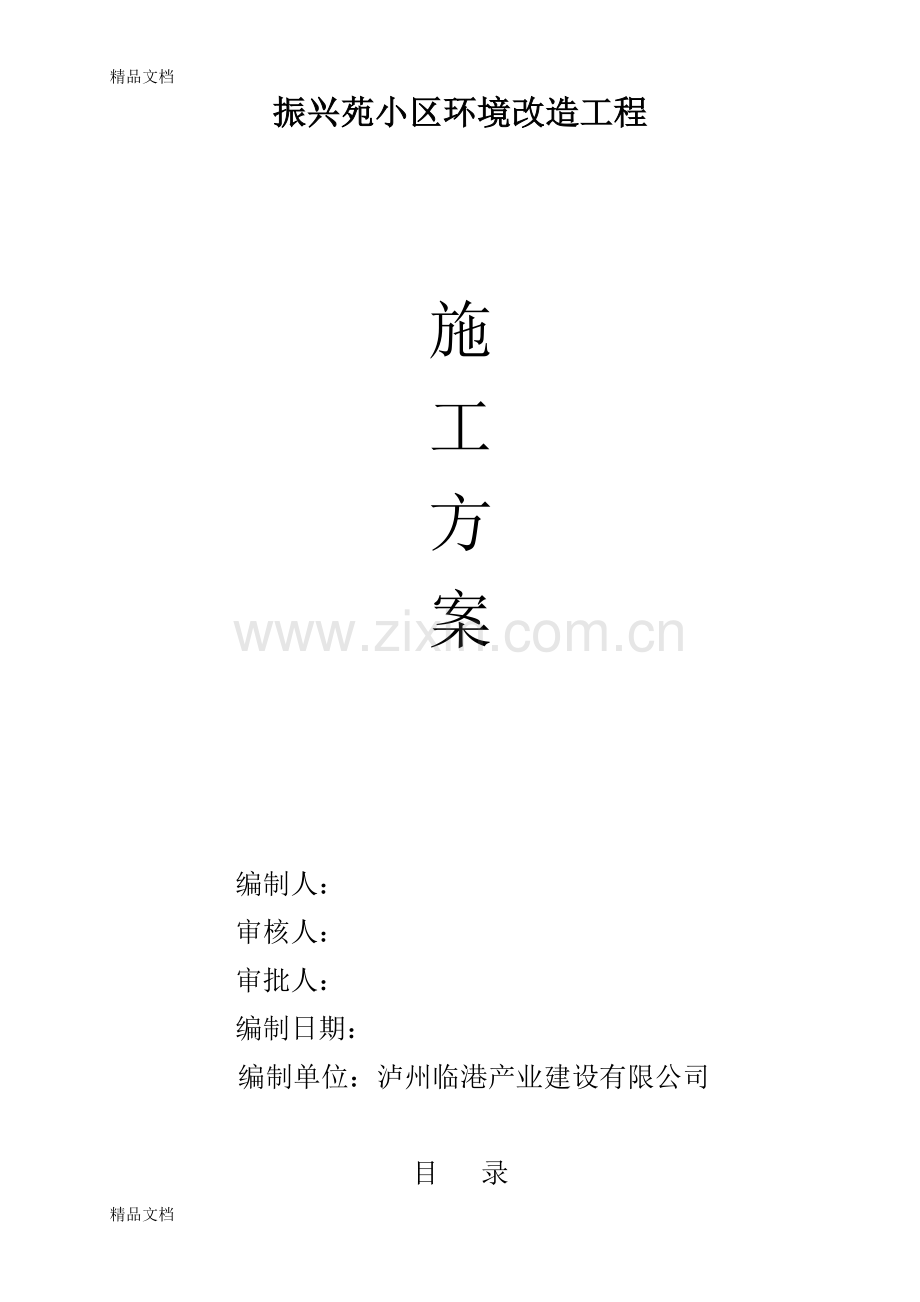

振兴苑小区环境改造工程

施
工
方
案

编制人：
审核人：
审批人：
编制日期：
编制单位：泸州临港产业建设有限公司

目 录
第一章 编制依据
第二章 工程概述
第三章 施工准备
第一节 技术准备
第二节 物资准备
第四章 项目组织机构及岗位职责
第五章 施工方案及技术措施
第一节 污水管网改造工程
第二节 道路及停车场混凝土工程
第三节 电气（路灯照明系统、车棚监控系统）
第四节 附属构筑物工程
第六章 施工质量保证措施
第七章 安全施工技术措施
第八章 环保、文明施工技术措施
第九章 应急预案实施计划
第十章 安全用电
第十一章 竣工交验
第十二章 工期保证措施
附表一：施工进度计划横道图
附表二：劳动力安排计划表
附表三：拟配备本工程的主要施工设备表

附表四：施工进度计划
第一章 编制依据
1、 龙马潭区振兴苑安置小区室外环境改造升级工程施工图纸；
2、 实地现场踏勘、施工现场的地质、地貌等具体实际情况；
3、 《公路水泥混凝土路面施工技术规范》JTG F30-2003
4、 《公路路基施工技术规范》JTG D30-2004
5、 《工程建设标准强制性条文》（城市建设部部分）
6、 《施工现场临时用电安全技术规范》JGJ46-2005
7、 《建筑拆除工程安全技术规范》JGJ 147-2016
8、 国家现行的有关法律和规范
第二章 工程概况
1、工程名称
龙马潭区振兴苑安置小区室外环境改造升级工程
2、工程建设地址
龙马潭区振兴苑安置小区
3、工程内容
为配合泸州市龙马潭区对居住环境的美化改造，推动经济和社会和谐发展，对泸州市龙马潭区振兴苑安置小区内，主要对小区停车场规范改造、绿化改造、电气路灯设施改造，给排水管网改造；拆除原有挡墙，新建挡土墙，拆除已有水泥路面、菜地、路缘石以及违章建筑，拟新建规划停车位68辆，非机动车辆停车位72辆，新增休闲椅17把。
施工工期：暂定90日历天
工程质量：一次性达到国家现行《工程施工质量验收规范》合格标准。
第三章 施工准备
进场施工前的准备是施工管理中的一个重要的环节，准备工作的好坏直接影响到工程施工的顺利展开；为了避免施工管理中的盲目性，提高计划和科学性，准备工作的根本目的是：组织和指定管理必须的数据和资料.
第一节 技术准备
1、严格执行国家现行的技术准备和设计图纸要求；
2、认真熟悉施工图纸和有关技术资料，进行图纸会审，参加设计技术交底和施工图纸会审。
3、技术交底的主要对象是项目部及施工作业管理人员，作业层的班组长和操作工人。
4、交底的主要内容：工程任务、施工图要点、质量标准、操作规程、施工方法、施工技术措施、施工进度、安全施工技术等，对新结构，新材料，新工艺，新技术，新极具以及特殊要求应进行专门的技术交底。
第二节 物资准备
1、对现场材料的验收的基本要求：
准确：凡是进场验收的材料、品种、规格、质量、数量、价格都要认真检查，准确无误；
及时：凡进入施工现场的材料，要及时验收；
2、 材料验收中处理好“三差”损失：质差、量差和价差。
第四章 项目部组织机构及岗位职责
一、项目部组织机构图

公 司
项目经理

技术负责人
质安员
材料员

施工班组长

二、 现场管理人员组成：
项目经理、项目技术负责人、质安员、材料员及施工班组长。
1、项目经理岗位责任制：
1）贯彻执行国家有关法律、法规政策。执行企业规章制度，接受上级的指导，检查和监督。
2）确保工程质量和工期，实现安全生产，提高经济效益。
3）认真执行公司关于文明施工现场的有关规定，努力提高项目施工的效益和信誉。
2、施工现场技术负责人岗位责任制：
1）在项目经理的直接领导下，负责项目工程的技术管理工作，协调和分包单位技术业务的交叉作业。
2）认真贯彻《施工验收规范》、《工艺操作规程》、《安全操作规程》等有关规范、规程，组织图纸预审和参与图纸会审。主持项目工程技术交底工作，指导施工中重要部位、关键公祖的技术指导和监督，处理工程质量和安全技术问题，参加施工验收。
3、质安员岗位责任制
1）按照国家、行业技术标准、规范、规程及检查、试验等有关程序的规定，执行材料、设备、工程、产品的质量检验工作。
2）做好日常安全检查工作，发现不安全因素及时采取措施，发出整改通知，并检查其整改结果，对分管的安全工作负责。
3、材料员岗位责任制
1）收集各种材料的材质证明，对不符合质量要求的物资有权拒收。
2）认真做好物资标识，对物资进行分类管理，堆放整齐，标志清楚。
4、施工班组长职责
1）服从上级的工作安排，做好施工及自检记录。
2）对施工现场工人人身安全负责，禁止违规操作和违规操作。
第五章 施工方案及技术措施
第一节 污水管网改造工程
1、本工程部分污水支管新建之外，其余污水支管、干管、主干管均需疏通检修。
2、新建污水检查井标高需满足污水顺利排入原有污水干管的要求，污水管道施工需实测原有污水管网接入口处检查井标高。
3、挖沟槽时应以水准仪控制标高，严禁扰动槽底土壤，如发生超挖，应以原土回填并夯实回填土，不得夹有坚硬的石块和其它硬块，夯实时管道两遍应均匀回填，每300mm一层，加水少许，层面向上夯实。管顶以上500mm以内不得回填直径大于100mm的块石，槽底不得受水泥侵泡和受冻。
4、位于车行道的阀门井，检查井，采用无砂高分子重型井盖及井座，井盖与井座与路面平，其它绿化带的阀门井、检查井采用无砂高分子清型井盖及井座。
5、污水管道均采用硬聚氯乙稀双壁波纹管，橡胶圈接口。
6、排水管道的敷设：沟槽底土质较好，无地下水，非车行道下时，沟底铺100mm厚砂垫层，其上作120°砂石垫层基础，沟槽底土质较差，有地下水，车行道下时，在沟底铺200mm厚砾石砂垫层，其上作120°混凝土条基；
7、污水检查井均采用注塑塑料检查井。
8、回填土：管道铺设完毕，经试验及质量检查合格后，可开始覆土，需要检查的部位留出，待检查验收。沟槽在回填土之前，应将沟内积水排水，禁止用烂泥腐殖土回填。沟底到管顶以上300-500mm处的回填土，不得掺有碎砖、石块及较大的坚硬土块。采用机械回填表土时，沟底至管顶以上300-500mm范围内，用人工回填，管顶500mm以上可用机械回填，管道两侧部分应同时分层回填并夯实，以防管道产生位移，泥土应均匀推开，用轻夯夯实。
第二节 扩建车行道和停车场混凝土工程
1、施工工艺流程：
准备工作——测量放线、确定路床宽度——挖整、碾压——砂砾石垫层——砼面基层浇筑、养护——路沿石施工。
2. 主要工序施工要点
1） 施工前用根据设计图纸进行横断面测量，计算出每个区域挖填的总土方数量。
2） 淤泥、过于潮湿及含有有机物质过多的垃圾土等，均不得用作路基填土，回填碾压土层密实度应接近最佳含水量。
3） 土路床采用人工整形，打夯机碾压。
4） 雨季施工路床含水量较大的软弱土壤，且因工期紧张，可就近选择好图换填或将路床土壤翻松并在土中掺入8%的石灰拌匀，整理成形，在碾压成活。
5） 经找平的基层，标高应符合设计要求，对于碾压成型的路基，如不立即进入下一道工序施工，应派专人勤加洒水养护，并禁止车辆驶入，检测结果应达到设计要求，并将实测报告报监理工程师签字确认。
3、钢筋混凝土刚性路面
1）底基层：路基通过验收后，方可施工垫层，垫层采用15cm砂砾石垫层。天然砂砾石垫层采用丛料场用10-15T自卸汽车将集料运至施工现场，人工整平，适量洒水初压后，碾压至规定压实度。
2）基层：采用15cm水泥稳定级配碎石（水泥含量4.5%），粒径不超过设计规定值，材料应清洁，级配应满足规范要求。
3）面层：采用20cm C30水泥混凝土，混凝土的运输采用自卸汽车，但应防止在运输过程中水分流失和颗粒离析，并且不应漏浆，搅拌出场至铺筑地点进行摊铺、振捣直至浇筑完毕允许最长时间，由实验室根据水泥初凝时间及施工温度确定，并应符合有关规范规定。
4）接缝施工：施工中严格掌握缩缝和纵缝的切割时间，及时切割，以免产生裂缝。
面层切缝应采用切割机具的方法施工，切缝深度、宽度必须符合设计要求。
5） 混凝土养护：养护期间，面层上禁止人行走和堆置物品，养护终了时候，应及时清楚路面积水和养护材料，注意不使水浸泡路基。
6） 填缝：混凝土板养护期满后，缝槽应及时填缝，在填缝前必须保持内清洁，防止砂石等杂物掉入缝内。填缝材料的灌注高度夏天宜与板面平。
7） 质量要求：所用材料必须缝合设计要求和相关规范、水泥进场时必须有产品合格证及化验单，并对品种、标号、包装、数量、出场日期等进行检查验收。
8） 水泥砼路面雨季施工措施
施工前，首先解决排水问题，即疏通原有的排水沟，低洼路段增设排水沟，多准备抽水机等排水机械，保证雨季时排水通畅。
及时了解天气预报，掌握天气变化，调整好作业时间，合理预留施工缝，并备足防雨盖布等物品，交通道及现场应做好排水安排。
施工过程中，我们将随时对周边现有物进行沉降观测，发现问题及时处理，同时，我们采取必要的加固措施，以保证其安全。
第三节 电气（路灯照明系统、车棚监控系统）
一、路灯管线
1）路灯管线埋设于人行道内绿化带下，距路缘石内侧0.3米位置，根据回路数敷设Φ40PVC双壁波纹管，埋深0.5m，车行道下为碳素波纹管，埋深0.7m。
2）强、弱电管线上、下交叉间距不小于0.25m，电力、电信及有线电视管道与天然气管，给排水管等其它管道的平行间距大于1.0m，交叉净距大于0.5m；电力、电信过街管与雨、污检查井的间距大于0.3m，电力、电信检查井与雨、污检查井水平净距1.5m，在穿越道路与其它管线平行、交叉敷设参照《电缆敷设》12D101-5:25，26页。
3）路灯末端电压降不超过+5%-10%。路灯控制可采用光控及时空相结合的控制方式，自动开、闭。
二、供电主电源及控制
1）由小区变压器为小区路灯照明配电箱提供电源。在由路灯照明配电箱引出照明回路至各路灯。
2）配电箱内设路灯控制器，可采用光控及时空相结合的控制方式，自动开、闭。
三、照明系统
1）本工程光源为节能灯，具体灯具根据甲方要求选型。
2）各照明回路由不同的支路供电，均为单项三线，路灯回路同路径敷设接地扁钢（-25x4）。
3）所有路灯均为70w/盏的节能灯，距地6米，每盏灯具接线盒内（灯具自带）安装一台3A空开或3A保险一只作短路保护用。每盏灯具链式供电，其按线在灯灯具内转接，不再设手孔井。
第四节 附属构筑物工程
1、挡土墙工程
1）此挡土墙选用参照图集04J008第57页，路肩墙A:FJA3,路肩墙B：FJB3。
2）根据施工现场情况，挡土墙高度不大于2.0米。
3）挡土墙顶部标高同绿化地面标高。
材料要求：
1） 毛石强度不低于MU40，水泥砂浆不低于MU10.0。
2） 挡土墙持力层为强风化砂/泥岩层，其承载力特征值为200Kpa。
施工要求：
1） 施工前应搞好地面排水，保持基坑干燥，基坑施工完成后应及时用混凝土回填，以免积水软化地基。
2） 挡土墙墙背后填料为碎石土，填料中的树根、树皮等杂物应清除，碎石土必须为好土作填料。
3） 挡土墙墙背后碎石土层应分层夯实，密实度达中密。
4） 对粘土地基和基地潮湿时候，应夯填50厚砂石垫层，在施工混凝土垫层。
5） 挡土墙每隔15米和转角部位设置宽20mm变形缝，缝中填设沥青痳丝，沿内外顶三方填塞，深度小于150mm。
6） 泄水孔布置:为防止泄水孔堵塞，反滤层必须使用透水性材料，粒径~20mm。
2、树池、普通路面硬化
1）停车场处树木保留
2）停车场保留树池采用透水混凝土
3）普通硬化详见西南11J812P14人行道路面图例1.
第六章 施工质量保证措施
1、质量目标
为确保质量体系持续有效运行，实现工程质量创优目标，项目部实行岗位分工实行质量目标责任制；
2、 建立质量保证体系
在本工程中，我公司将严格按要求建立质量保证体系，以确保各质量体系要素在运行过程中处于全面的，全过程的受控状态。
3、 建立质量责任制
在质量责任制的基础上，签订质量保证书，明确岗位的质量职能、责任及权限，定期开展质量统计分析活动，掌握工程质量动态，全面控制各分部分项工程质量。
4、 施工准备阶段技术保证措施
组织有关职能部门及主要施工人员参加图纸会审，严格执行设计文件、图纸及施工设计符合签字制度，严格执行技术交底制度。将施工的技术标准、质量标准、施工方法、施工工艺、保证质量及安全措施进行书面交底；
5、 施工过程中质量控制措施
对不合格材料禁止进场并追究责任，建立严格的奖惩制度，对玩忽职守、野蛮施工的视情节给予经济处罚；
第七章 安全施工技术措施的落实
1、 结合工程实际定期、不定期对全体职工进行技术教育，结合工程特点配备好安全防护用品；
2、 对新进工人进行安全教育和操作规程的教育；
3、 采用的新设备、新极具对操作人员进行机械性能、操作方法等安全技术教育培训；
4、 认真贯彻执行施工安全技术措施，经过批准的安全技术措施具有技术法规的作用，遇到因条件变化或考虑不周必须变更安全技术措施内容时，及时进行修改。
5、 针对改工程的规模和地点，以施工负责人为首，由技术负责人、专职安全员、项目各工程管理人员组成安全保证体系。认真贯彻执行安全责任制和各项规章制度，坚持经常性的施工安全教育、检查及监督指导。
6、 安全生产目标
1）安全目标：做到杜绝员工因公伤亡事故，杜绝火灾及交通责任伤亡事故，杜绝一切重伤事故，安全事故负伤率控制在千分之2以下；
2）保卫目标：严防治安灾害事故的发生，确保工程顺利进行；
3）专业工长必须进行施工前的技术交底和安全交底，并在日常施工中时时提醒、经常强调，以提高和加强施工人员的安全及自我防护意识；
4）专职安全员必须坚持每天巡视施工现场，发现问题或隐患及时处理，并做好记录。
7、 施工安全措施
1）严格按照图纸的设计方案进行顺序开挖，严禁掏底开挖；
开挖施工期间的临时排水设施与永久性排水设施相结合；
2）土方采用挖掘机配合自卸汽车装运，土方统一指定地点存放，不污染环境；
3）施工时一旦发现有裂缝开口塌方迹象或危土等立即处理，防止因开挖不当引起失稳、坍塌；
8开挖和防护细则
1）进入施工现场必须戴好安全帽，并正确使用个人劳动防护用品；
2）严禁酒后上班工作，严禁非操作人员进入作业区。
3）开挖中发现任何管线或不明物立即停止并报告，保护好管线；
采用机械开挖前探明下方无管线等，确保安全后进行；
4)开挖槽、坑、沟、深度超过1.5米，根据土质的深度情况，按技术交底放坡开挖或加可靠的支撑，并设置人员上下坡道的爬梯，爬梯两侧采用密目网封闭，开挖深度超过2m的，四周设置安全防护栏，用密目网封闭，开挖深度超过5米的，作业中派专人看守防护；
5)槽、坑、沟口边1米以内不堆土、堆料、停放机具；
6)在交通要道人员集中地段设置安全警示标志，防止人员、机械等坠落，夜间设反光标志或用灯照明；
7)施工留下的洞、槽、坑、沟口及时覆盖或回填，不留安全隐患；
8)严禁私自开挖取土或随便乱卸土。
第八章 环保、文明施工技术措施
1、现场施工划分施工责任区，分片承包，责任到人。
2、材料严格按计划分批进场，分类、分型、分规格划区挂牌堆放整齐。
3、施工过程中加强门前三包和入口处清扫，尽力创造清洁卫生的作业环境。
4、现场施工通道保持畅通洁净，不随意堆放物品及施工垃圾；。
5、挖出的土体堆放在指定位置，夜间及时清除至弃土场。
第九章 应急预案实施计划
1、成立应急预案领导小组，由项施工负责人任组长，技术负责人副组长，全面协调责任到人，事故发生可现场指挥救援并落实各项措施。
（一） 应急救援组织机构
组 长：曾 涛 联系电话[phone]
组 员：张 辉 立案电话[phone]
李长健 联系电话[phone]
陈思浓 联系电话[phone]
张 良 联系电话[phone]
公司办公室：刘阳琴 联系电话[phone]
组织机构下设：报案组、急救组、维护秩序组、事故调查组
1）组长职责：全面负责处置突发性安全事故工作，及时召集领导小组成员研究处置方案，布置任务，下达命令，启动应急救援预案。
2）报案组职责：发生突发性安全生产事故，现场负责人应根据事故情况立即向有关领导汇报，并拨打相应急救中心电话，告知事故种类、事态、地点、联系人等，同时紧急通知急救组、机械设备组和维护秩序组，启动应急救援预案。协助事故的调查与处理工作。
3）急救组职责：接到报案组通知后，立即赶赴现场，根据现场事故种类，立即组织抢救，协助事故的调查与处理工作。
2、如有人员受伤，立即拨打“120”急救中心电话取得联系，详细说明事故地点、严重程度，并派人到路口接应。按就近原则将人员送往第二人民医院途径：鱼塘街道→希望大道→龙马大道三段→龙马潭区第二人民医院，线路里程约5公里。（注：此路线是此区域唯一最近、最畅通、送医时间最短的路线。）
第十章 安全用电
1、施工用电按《施工现场临时用电安全技术规范》GJ46-88的要求，首先由电气工程技术人员进行临时用电施工组织设计，然后对电工操作人员进行安全技术交底。
2、配电箱要做到门、锁、安全，防雨、防尘、整洁、完好。
3、配电箱的板面线路布置规则，分路合理、电器灵敏，排列整齐 ，压接牢固，无带电体外露，设零排和地排，动力和照明分开设置，回路标记明显，各级配电装置容量与实际负载匹配。

目前，上海市创业培训中心已开办大学生创业培训班，共招收上海交通大学、上海商业职业技术学院等应届毕业生６２人。4、工地范围内禁止明火，施工现场设立定点吸烟室，禁止在作业场所吸烟。宿舍、办公室、仓库禁止使用电热器具取暖和煮饭，宿舍仓库不得混用。同时，宿舍区内禁止使用蜡烛照明，办公区、生活区显眼和易用的位置按规定设置灭火器等足够的各类有效防火器材，并经常检查。施工现场的危险区域应当设立危险警示标志。

就算你买手工艺品来送给朋友也是一份意义非凡的绝佳礼品哦。而这一份礼物于在工艺品店买的现成的礼品相比，就有价值意义，虽然它的成本比较低但它毕竟它是你花心血花时间去完成的。就像现在最流行的针织围巾，为何会如此深得人心，更有人称它为温暖牌绝大部分多是因为这个原因哦。而且还可以锻炼你的动手能力，不仅实用还有很大的装饰功用哦。5、夜间施工特别注意安全，采取每一施工段安排专人管理的措施来确保安全施工。
第十一章 竣工验收

价格便宜些□ 服务热情周到□ 店面装饰有个性□ 商品新颖多样□1、工程中间验收及竣工验收必须严格按照国家标准规范及工程管理相关法规、规定的程序进行。需要设计单位参加验收的分部工程，应在该分部工程按设计要求完成后，下道工序未进行之前及时通知设计单位。验收前施工单位应事先准备好必须的相关资料，并有业主代表、建立等相关部门共同参与进行。

8、你是如何得志DIY手工艺制品的？第十二章 工期保证措施

与此同时，上海市工商行政管理局也对大学生创业采取了政策倾斜：凡高校毕业生从事个体经营的，自批准经营日起，１年内免交登记注册费、个体户管理费、集贸市场管理费、经济合同鉴证费、经济合同示范文本工本费等，但此项优惠不适用于建筑、娱乐和广告等行业。本工程计划于2017年5月进场，2017年8月竣工，有效工期3个月，为保证施工能够按照工期计划进行，项目对施工工期采取以下管理措施：
1）编制施工准备工作计划（见附表1：施工进度计划横道图）

就算你买手工艺品来送给朋友也是一份意义非凡的绝佳礼品哦。而这一份礼物于在工艺品店买的现成的礼品相比，就有价值意义，虽然它的成本比较低但它毕竟它是你花心血花时间去完成的。就像现在最流行的针织围巾，为何会如此深得人心，更有人称它为温暖牌绝大部分多是因为这个原因哦。而且还可以锻炼你的动手能力，不仅实用还有很大的装饰功用哦。 2）劳动力计划表（见附表2）
3）拟投入本工程的主要施工设备表（见附表3）

9、如果你亲戚朋友送你一件DIY手工艺制品你是否会喜欢？

据介绍，经常光顾“碧芝”的都是些希望得到世界上“独一无二”饰品的年轻人，他们在琳琅满目的货架上挑选，然后亲手串连，他们就是偏爱这种ＤＩＹ的方式，完全自助。

（二）创业弱势分析

营销调研课题

精品文档
附表一：施工进度计划横道图

序号
分项工程名称
工期
5月份
6月份
7月份
5
10
15
20
25
30
5
10
15
20
25
30
5
10
15
20
15
30
1
施工准备
10

2
（拆除原有水泥面层、违章建筑、菜地平场）
12

3
拆除原有挡墙及新建挡墙
15

4
车行道及停车场土方开挖
22

5
路灯管沟开挖、基座浇筑、照明安装
14

6
车行道及停车场路基找平
10

7
回填、找平及压实度、弯沉值检测
13

8
车行道及停车场混凝土浇筑
20

9
附属构筑物（树池安装、健身器材安装等）
7

工程收尾验收
12

附表二：劳动力安排计划表
工种
按工程施工阶段投入劳动力情况
数量
备注
木工
6

测量工
1

焊工
1

砼工
5

普工
20

电工
1

特种作业人员（挖掘机）
2

自卸车（司机）
4

附表三：拟投入本工程的主要施工设备表
序号
名称
型号
单位
数量
1
挖掘机
神钢
台
2
2
装载机
柳工
台
1
3
打夯机

台
2
4
自卸汽车
20T
辆
4
5
全站仪
拓普康
套
1
6
水准仪
苏光
套
1
7
电焊机

台
2
8
发电机
30kw
台
1
9
手推车
单轮
台
2
10
小型机具

若干
