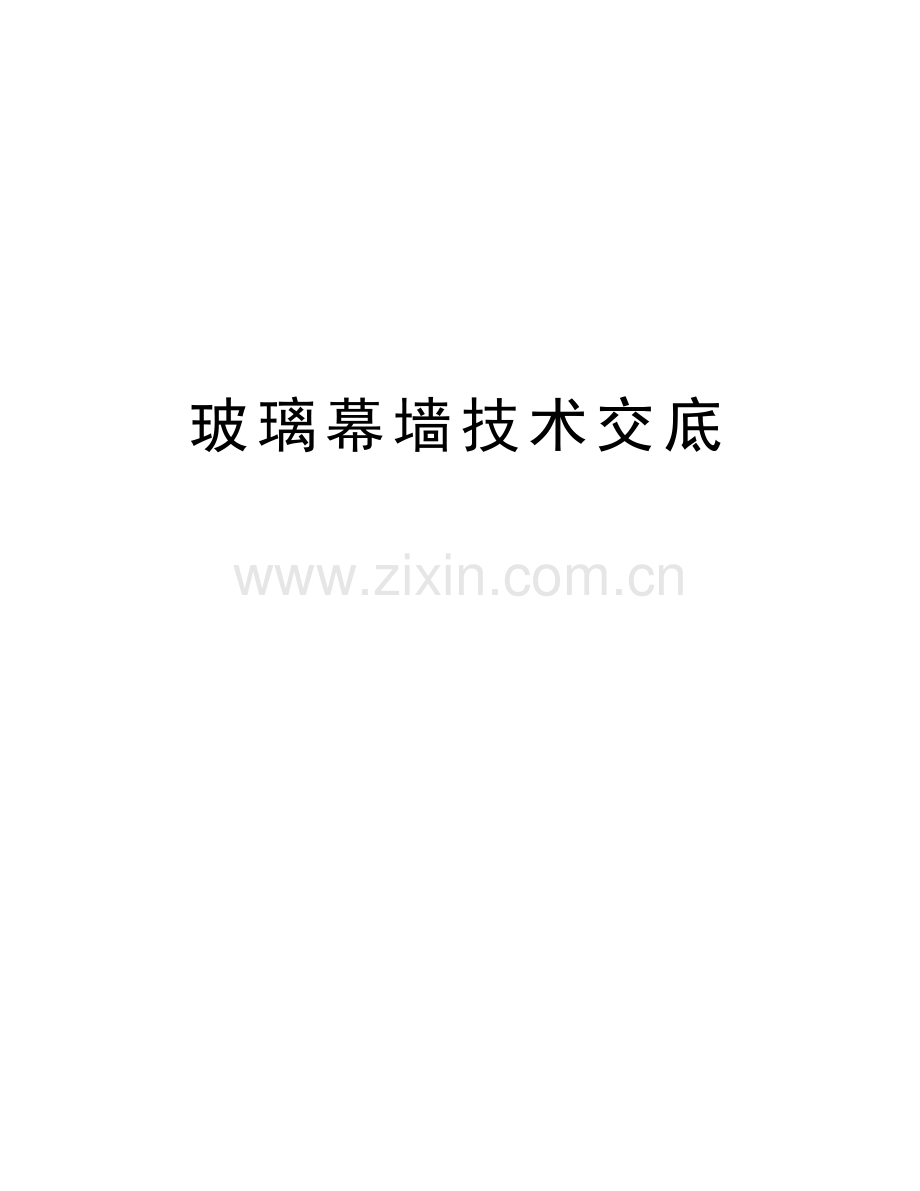

玻璃幕墙技术交底

精品资料

XXXXXXXX 项目管理表格
分项工程技术交底卡
表格编号

项目名称及编码
XXXXXX广场

共5页
楼栋号

分项工程施工方案名称
玻璃幕墙安装技术交底
工程量
XXXXX
分包公司
XXXXXXXX公司
负责人
XXXXX
交底提要：玻璃幕墙安装技术

交底内容：

一、工艺流程
施工准备→测量放线→预埋件处理→连接角码安装→立柱安装→横梁安装→结构玻璃装配组件制作安装→清洁检查→竣工验收

二、施工操作要点
（一） 施工准备
1、材料准备：根据图纸及工程情况，编制详细的材料订货供应计划单。
2、施工机具：对所用机具进行检测，确保其性能良好。
3、人员准备：对技术工人进行技术培训、交底。
4、技术准备：熟悉图纸，准备有关图集、质量验收标准和内业资料所用的表格。
（二） 测量放线
1、测量依据
测量放线是根据土建单位提供的中心线及标高点进行。幕墙设计一般是以建筑物的轴线为依据，玻璃幕墙的布置应与轴线取得一定的关系。所以必须对已完工的土建结构进行测量。
2、测量方法
建筑物外轮廓测量：根据土建标高基准线复测每一层预埋件标高中心线，据此线检查预埋件标高偏差，并作好记录；找出幕墙立柱与建筑轴线的关系，根据土建轴线测量立柱轴线，据此检查预埋件左右偏差，并作好记录。整理以上测量结果，确定幕墙立柱分隔的调整处理方案。
幕墙立柱外平面定位：根据设计图纸和土建结构误差确定幕墙立柱外平面轴线距建筑物外平面轴线的距离，在墙面顶部合适位置用钢琴线定出幕墙立柱外平面轴线。
幕墙立柱轴线定位：幕墙前后位置确定后，结合建筑物外轮廓测量结果，用钢琴线定出每条立柱的左右位置。每一定位轴线间的误差在本定位轴线间消化，误差在每个分格间分摊小于2mm。
幕墙立柱标高定位：确定每层立柱顶标高与楼层标高的关系，沿楼板外沿弹出墨线定出立柱顶标高线。
3、测量工具
经纬仪、水准仪（有时也用水平管）和线坠。
（三） 立柱制作安装
1、 立柱加工
按照施工图进行立柱与套芯的连接，由施工队技术员对工人进行交底放样。连接件、芯套与立杆用螺栓连接，打眼的位置必须准备控制在误差范围内。
2、 立柱安装
立柱安装顺序由下至上。
立柱安装：两个操作工人把立柱搬运到安装工作面上，使立柱上已有的中心线和测量时所定的立柱站线（钢琴线）重合，立柱顶和测量时所定的标高控制线水平，另一焊工把连接件临时点焊在预埋钢板上，然后调整立柱位置。
一面幕墙立柱安装完毕，经检查位置准确、安装牢固后，再按焊缝要求加焊。立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差应大于3mm；相邻两根立柱安装标高偏差不应大于3mm，同层立柱的最大标高偏差不应大于5mm；相邻两根立柱的距离偏差不应大于2mm。
（四） 横梁制作安装
1、横梁在加工场地加工好后送安装面安装。
2、横梁位置测量
用水准仪把楼层标高线引到立柱上。以楼层标高线为基准，在立柱侧面标出横梁位置。每一层间横梁分隔的误差在本层内消化，不得积累。
3、横梁安装
将横梁安装在立柱的预定位置，要求安装牢固、接缝严密。同一层横梁的安装应由下向上进行，当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求。相邻两根横梁的水平标高偏差不应大于1mm。同层标高偏差：当一幅宽度小于或等于35m时，不应大于5mm；当一幅宽度大于35m时，不应大于7mm。
（五） 保温防火材料安装
1、龙骨安装完毕，可进行防火材料的安装。
2、安装墙面保温时应按图纸要求，先将保温岩棉固定，再铺设6mm厚硅酸钙板，要求紧密、牢固，并注意相邻接口。
3、安装背衬板时应注意与立柱或横梁的接口，缝隙不能过大。
4、安装防火材料时，先将防火镀锌板固定（用螺丝或射钉），要求牢固可靠，并注意板的接口，然后铺防火棉，安装时注意防火棉的厚度和均匀度，保证与龙骨料接口处的饱满，且不能挤压。最后进行顶部封口处理即安装封口板。
5、安装过程中要注意成品的保护。
（六） 结构玻璃装配组件安装
1、定位划线：确定玻璃板块在立面上的水平、垂直位置，并在主框格上划线。
2、调整：玻璃板块临时固定后对板块进行调整，调整标准横平、竖直、面平。
3、固定：用压块把玻璃板块固定在主框格上，压块间距不大于300mm，压块一定要压紧。
（七） 耐候硅酮密封胶嵌缝
1、充分清洁板材间缝隙，不应有水、油渍、涂料、铁锈、水泥砂浆、灰尘等。充分清洁粘结面，加以干燥。
2、为调整缝的深度，避免三边粘胶，缝内填泡沫塑料棒。
3、在缝两侧贴保护胶纸保护玻璃不被污染。
4、注胶后将胶缝表面抹平，去掉多余的胶。
5、注胶完毕，将保护纸撕掉，必要时用溶剂擦拭玻璃。
6、胶在未完全硬化前，不要沾染灰尘和划伤。
（八） 保护和清洗
安装后进行玻璃的成品保护，并对幕墙玻璃进行内、外层的清理。

三、质量控制
1、质量标准
参照《玻璃幕墙工程技术规范》（JGJ102—2003）和《玻璃幕墙工程质量检验标准》（JGJ/T139—2001）。
2、质量管理要点
材料控制：幕墙所使用的各种材料必须符合设计和规范要求。材料采购前必须弄清楚规范中对该种材料有何质量要求。
各种构件在运输过程中必须有可靠的保护措施。
立柱放线：立柱放线是幕墙施工中比较繁琐的工序，立柱放线是否准确将影响整过施工过程。测量人员在工作中必须反复校对，确保放线精确。
立柱与主体结构的连接点施工中，必须用合格焊工。焊接、防锈、安装精度必须合格。
构件安装过程中，技术员要勤吊勤靠，确保各种构件的安装精度和可靠度符合要求。
幕墙转角、上下边缘部位的处理要美观，防火、防水等要满足要求。

四、安全措施
1、安装幕墙用的施工机具在使用前必须进行严格检验。手持电动工具用前作绝缘电压试验；手持玻璃吸盘和玻璃吸盘安装机，须作吸附重量和吸附持续时间试验。
2、施工人员配备必要的劳动保护用品，防止人员及物件坠落。
3、防止密封材料在工程使用中溶剂中毒，且要保管好溶剂，以防发生火灾。
4、现场焊接时，应在焊件下方加设接火斗。
5、设专职安全员进行监督和巡回检查。

交底人（签名）

接受交底人
（签名）

编制

审核

签发

时间

时间

时间
