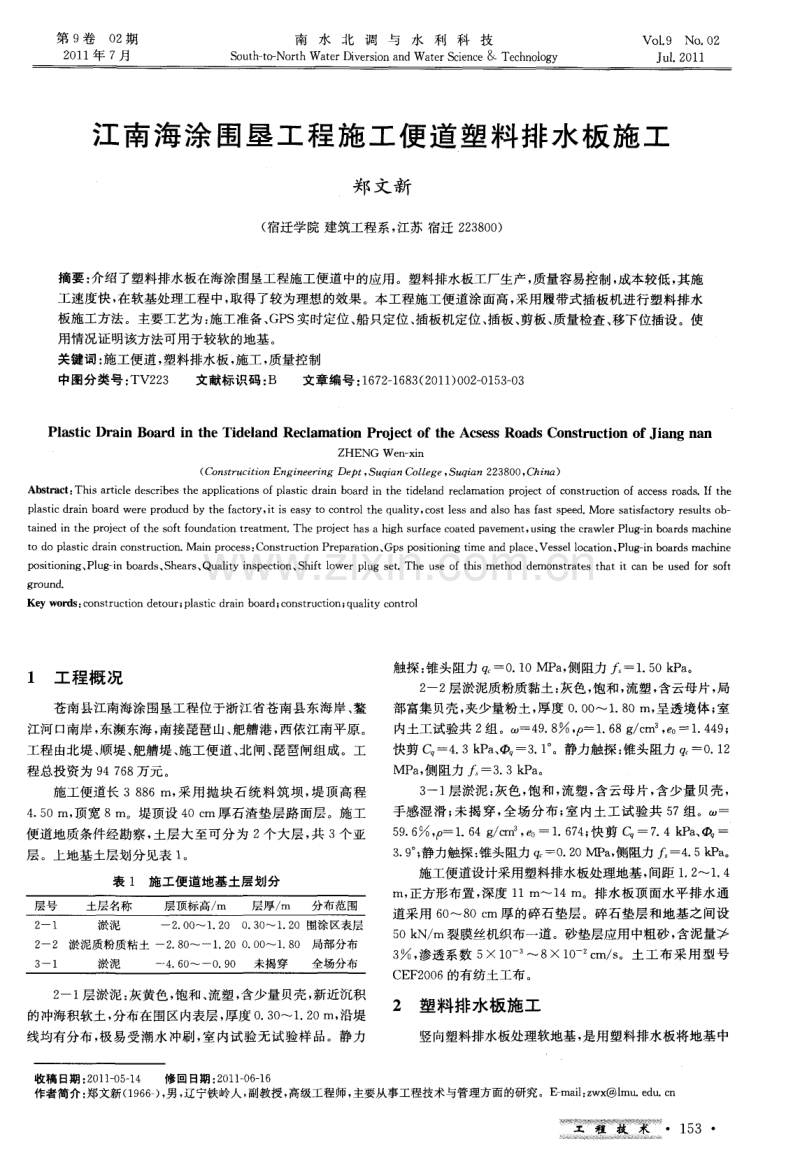

第 9卷0 2 期 2 0 1 1 年 7月 南水北调与 水利科技 S o u t h - t o - No r t h Wa t e r D i v e r s i o n a n d Wa t e r S c i e n c e& Te c h n o l o g y Vo l _ 9 No ． 0 2 J u 1 ． 2 0 1 1 江南海涂 围垦 工程施 工便道 塑料排水板施工 郑 文新 ( 宿迁学院 建筑工程系， 江苏 宿迁 2 2 3 8 0 0 ) 摘要： 介绍了塑料排水板在海涂围垦工程施工便道中的应用。塑料排水板工厂生产， 质量容易控制， 成本较低， 其施 工速度快 ， 在软基处理工程中， 取得了较为理想的效果。本工程施工便道涂面高， 采用履带式插板机进行塑料排水 板施工方法。主要工艺为： 施工准备、 GP S实时定位、 船只定位、 插板机定位、 插板、 剪板、 质量检查、 移下位插设。使 用情况证 明该方 法可用于较软 的地基 。 关键词： 施工便道， 塑料排水板， 施工， 质量控制 中图分类号 ： T V2 2 3 文献标 识码 ： B 文章编号 ： 1 6 7 2 — 1 6 8 3 ( 2 0 1 1 ) 0 0 2 — 0 1 5 3 — 0 3 P l a s t i c D r a i n B o a r d i n t h e T i d e l a n d Re c l a ma t i o n P r o j ect o f t h e Ac s e s s Ro a d s C o n s t r u c t i o n o f J i a n g n a n ZHENG W e n - x i n ( C ~n s t r uc i t i o nEn gi n e e r i n g De pt ， Su q i a nCo l l e g e， Su q i a n 2 2 3 8 0 0， C hi n a) Ab s t r a c t ： Th i s a r t i c l e d e s c r i b e s t h e a p p l i c a t i o n s o f p l a s t i c d r a i n b o a r d i n t h e t id e l a n d r e c l a ma t i o n p r o j e c t o f c o n s t r u c t i o n o f a c c e s s r o a d s ． I f t h e p l a s t ic dr a i n b o a r d we r e pr o d uc d by t h e f a c t o r y， i t i s e a s y t o c o n t r o l t h e q u a l i t y， c o s t 1 e s s a n d a l s o h a s f a s t s p e e d ． M o r e s a t i s f a c t o r y r e s u l t s o b — t a i n e d i n t h e p r o j e e t o f t h e s o f t f o u n d a t i o n t r e a t me n t ． Th e p r o j e c t h a s a h ig h s u r f a c e c o a t e d p a v e me n t ， u s i n g t h e c r a wl e r P l u g - i n b o a r d s ma c h i n e t o d o p l a s t i c d r a i n c o n s t r u c t i o n ． Ma i n p r o c e s s ： C on s t r uc t i o n Pr e p a r a t i o n、 Gp s p o s i t i o n i n g t i me a n d p l a c e 、 Ve s s e l loc a t i o n、 Pl u g - i n bo a r d s ma c h i n e p o s i t io n i n g ， P l u g - i n b o a r d s ， S h e a r s ， Qu a l i t y i n s p e c t i o n ， S h i f t l o we r p l u g s e t T h e u s e o f t h i s me t h o d d e mo n s t r a t e s t h a t i t c a n b e u s e d f o r s o f t g r o u n d ． Ke y wo r d s ： c on s t r u c t i o n d e t o ur ； p l a s t i c d r a in b o a r d； c o n s t r u c t i o n； q u a l i t y c o n t r o l 1 工程概 况 苍南县江南海涂围垦工程位于浙江省苍南县东海岸、 鳌 江河口南岸， 东濒东海， 南接琵琶山、 肥艚港， 西依江南平原。 工程由北堤、 顺堤、 肥艚堤、 施工便道、 北闸、 琵琶闸组成。工 程总投资为 9 4 7 6 8 万元 。 施工便道长 3 8 8 6 r o ， 采用抛块石统料筑坝， 堤顶高程 4 ． 5 0 iT I ， 顶宽 8 m。堤顶设 4 0 c m厚石 渣垫层路 面层 。施 工 便道地质条件经勘察 ， 土层大至可分为 2个大层， 共 3个亚 层 。上地基土层划分见表 1 。 表 1 施 工便 道地基土层划分 2 --1 层淤泥 ： 灰黄色 ， 饱 和 、 流塑 ， 含少量贝壳 ， 新 近沉积 的冲海积软土， 分布在围区内表层， 厚度 0 ． 3 O ～1 ． 2 0 1 T I ， 沿堤 线均有分布， 极易受潮水冲刷 ， 室 内试验无试验样品。静力 触探： 锥头阻力 吼一0 ． 1 0 MP a ， 侧阻力 一1 ． 5 0 k P a 。 2 —2 层淤泥质粉质黏土： 灰色， 饱和， 流塑， 含云母片， 局 部富集贝壳， 夹少量粉土， 厚度 0 ． D 0 ～1 ． 8 0 r n ， 呈透境体； 室 内土工试验共 2 组。∞ 一4 9 ． 8 ， p 一1 ． 6 8 g ／ c ms ， 0 =1 ． 4 4 9 ； 快剪 G一4 ． 3 k P a 、 一3 ． 1 。 。静力触探： 锥头阻力 一0 ． 1 2 MP a ， 侧阻力 一3 ． 3 k P a 。 3 —1 层淤泥 ： 灰色， 饱和， 流塑， 含云母片， 含少量贝壳， 手感湿滑； 未揭穿， 全场分布； 室内土工试验共 5 7组。 一 5 9 ． 6 ， f0 一1 ． 6 4 g ／ c Y n 3 ， e o 一1 ． 6 7 4 ； 快剪 C q 一7 ． 4 k P a 、 一 3 ． 9 。 ； 静 力触探 ： 锥头阻力 q c —O ． 2 0 MP a ， 侧阻力 一4 ． 5 k P a 。 施工便道设计采用塑料排水板处理地基， 间距 1 ． 2 ～1 ． 4 m， 正方形布置 ， 深度 1 1 m～1 4 m。排 水板顶 面水平排 水通 道采用 6 O ～8 O c m厚的碎石垫层。碎石垫层和地基之间设 5 0 k N／ m裂膜丝机织布一道。砂垫层应用中粗砂， 含泥量≯ 3 ， 渗透系数 5 1 0 ～8 1 0 _ 。 c m／ s 。土工布采用型号 C E F 2 0 0 6的有纺土工布 。 2 塑料排水板施工 竖向塑料排水板处理软地基， 是用塑料排水板将地基中 收稿 日期 ： 2 0 1 1 — 0 5 — 1 4 修 回日期 ： 2 0 1 1 - 0 6 — 1 6 作者简介 ： 郑文新( 1 9 6 6 一 ) ， 男 ， 辽 宁铁岭人 ， 副教授 ， 高级工程师 ， 主要从事工程技术与管理方面的研究 。E - ma i l ： z wx @l mu ． e d u ． c n g。 程! g ．1 5 3． t ㈧ | d $ 第 9 卷 O 2期 南水北调与水利科技 2 0 1 1 年 7月 的水排除， 以增加作用于土颗粒的有效应力来加速地基固结 沉降， 达到提高强度的 目的。其优点是： 排水板是在施工过 程中没有排水孔断面不均匀和受堵塞的情况； 断面小， 对地 基扰动小 ； 打设机械轻 ， 可用于较软 的基地 。 2 ． 1 排 水板布 置 顺堤插板间距为 1 ． 2 m， 正方形布置， 插入涂面以下 2 3 ～ 3 O r n ， 为 C型塑料排水板 ； 施工便道插板 间距 为 1 ． 2 ～1 ． 4 m， 正方形布置， 插入涂面以下 1 l ～1 4 m， 为 B型塑料排水 板 ； 施工便道共有塑料排水板 4 9 4万 m。 2 ． 2 方 案选择 本工程施工便道涂面高， 采用履带式插板机进行塑料排 水板施工方法。 顺堤涂面低选用插板船进行施工， 该船最大插入深度可 达 4 0 m， 能满足本工程设计对插设深度和间距的要求。 2 ． 3水上插 板施 工 工艺流程 排水板施工工艺流程： 施工准备- -~ G P S实时定位一船只 定位一插板机定位一插板一剪板一质量检查一移下位插设。 2 ． 3 ． 1 定位 根据设计给定的处理长度、 宽度及板距计算出布设的排 数和列数。由于布设的原则按梅花形布置： 排数 一处理长度 设计板距 s i n 6 0 。 4 - 1 ； 列数 一处理宽度设计板距 +1 。 根据计算结果画出布桩图， 标明排列的编号E l i 。每排桩的轴 线垂直于路线中心线， 曲线上应为法线方向。同时应绘制一 张较大的布桩图交施工人员打设时使用， 每施打一根在图上 相应位置标出， 以免遗漏。 船只定位： 按照塑料排水板施工规程 ， 为确保板带平面 位置偏差9 3 ) 。压实应用 静压式压路机进行， 不得振碾。 2 ． 3 ． 7铺设土 工布 在砂垫层铺设碾压完毕经验收合格后， 再铺设土工布。 土工布横向铺设， 不必绷紧， 不得折皱、 扭曲。土工布沿路线 方向的铺设方法视铺筑第一层填料的推进方向而定。如填 料由南向北铺筑， 则土工布就由北 向南搭接， 即后一层土工 布压在前一层土工布之上， 相邻土工布间的搭接长度不应小 于 3 0 c m。土工布铺设好立即填筑第一层填料， 避免已铺好 的土工布长期曝晒。必须延长时间时， 土工布上应铺 3 0 c m 土保护。禁止施工车辆在土工布上行驶[ 。 3 质量保证措施 3 ． 1 材料质量控制 本工程采用 C型塑料排水板， 材料 由承包人 自采购供 应， 其规格和性能符合设计要求。使用的塑料排水板规格符 号设计要求， 其芯带、 滤膜材质、 拉伸强度、 通水量、 滤膜渗透 反滤等性能指标均应优于设计值。塑料排水板在运输、 保管 及使用中， 避免强力牵引和烈 日曝晒， 保管在干燥、 通风环境 中， 使用前应对排水板滤膜、 芯带进行全面检查， 破损、 断带 的产品不得使用[ 6 ] 。 3 ． 2技 术保证 措施 3 ． 2 ． 1 质量要求 要求 定位 准 确， 间距准 确。平 面 位置 偏 差 不大 于 _ -- 6 1 0 c m； 垂直度偏差不大于 1 ． 5 ； 打设深度必须满足设计 郑文新 江南海涂 围垦工程施工便道 塑料排水板施工 要求， 且有检测手段予以保证。排水板顶端应高出碎石垫层 顶部大于 0 ． 2 m； 板底必须插至设计高程， 作业时要 求 1 0 mi n观测一次水深， 调整导管人水深度 ， 作到保持导管人土 深度不 变 ； 采用迅 速准 确 的水 下剪 板 ； 插板 时 回带长度 不得 超过 5 0 c m， 且 回带 的根数不 得超过打设 总数 的 5 _ 7 ； 排水 板搭接 长度 不小于 3 0 c m， 接 板数量小于 1 O ％。 3 ． 2 ． 2 质量检测 在插板作业过程中注意保持桩机的纵横 向座标位置及 垂直度， 确保插板深度达到设计要求 。 每打一支桩都有编号、 深度、 时间等详细记录， 可供监理 部 门随时检查 。 发现插板过程中有某一支桩不符合设计要求， 立即在其 附近重新补插。并向监理部门报告和做好记录。 3 ． 2 ． 3 质量控制 垂直度控制： 作业船结构采用双体式， 门架式打桩机， 经 计算与测试两边倾斜度完全满足桩机行走与打设规范要求， 前后左 右倾 斜度可通过 同步电机调整 。 回带控制 ： 利用导 管端部安装的导柱 和桩靴压 紧排水板 使其不倒 回。 3 ． 2 ． 4质量 检 测 根据规范技术要求参数， 结合水上作业施工特殊条件， 编制成电脑 自动控制软件。经过打桩机插设套管深度与排 水带长度 ， 由传数机输送给电脑进行 自动控制， 配水下测深 仪 ， 测出水深数据 和 G P S测绘 声绘 仪测算 高程数 据 ， 传 送给 电脑进行运 算 ， 根据 电脑 运算 后数 据处理 结果 ， 进 行 自动记 录在案 ， 由序号、 桩号、 时间、 水面高程、 水深、 套管插入深度、 桩架垂 直度 、 回带 长度 、 露 头长度 、 排水 板插 入长度 、 累计数 量， 同时检测每一支插入深度与排水板回带长度， 由自动控 制报警器报警， 提示施工操作员及时纠正l 8 ] 。 根据水上作业船要求， 考虑船体与桩机打设移位稳定性 与垂直度 ， 采用门架式立柱打桩机， 纵向由门架移位 ， 横向由 立柱在 门架上行 走 ， 施工时导 向柱垂 直度控制 前后倾斜 由丝 杆 电机调整 ， 施工做 到纵 向倾 角< O ～ 3 O ， 横 向垂直 度 由船 体水 仓调 节倾斜 角控 制在 < 0 ～ 5 0 ( 即垂 直度 偏差 < 1 ． 5 ) ， 水上船舶定位静误差控制在1 0 c m， 在每船体中插 板桩间距定位控制在5 c m以内， 水下剪板在碎石面上余 留长度不小于 3 0 c m， 塑料排水板插设回带控制在 5 0 c m以 内[ ] 。 每打一支桩都有编号、 深度、 时间等详细记录， 可供监理 部门随时检查 。 如果发 现插 板过程 中有 某 一支 板不 符 合设 计要 求 ， 我 们 将立 即在其 附近 重新 补 插 。并 向监 理 部 门 报告 和 做好 记 录 。 4结语 本工程塑料排水板软基处置中， 由于施工准备充分， 制 度健全 ， 施工过程控制的技术措施严密， 从而在施工中充分 体现了这一方法具有的劳动强度小、 施工速度快等特点。排 水板施工过程 中没有排水孔断 面不均匀 和受堵塞 的情况 “ ； 断面小 ， 对地基扰动小 ； 打设机械轻 ， 可用于较软的基地 。 参考文献 ： [ 1 ] 毛晨 阳， 焦冬梅． 用塑料排水 板处理 软基 的施工 技术 [ J ] ． 铁道 建筑 ， 2 0 0 2 ， ( O 5 ) ． [ 2 ] 朱桂林 ， 张传友． 塑料排水板 加固软土地 基施工工 法[ J ] ． 黑龙 江交通科技 ， 2 0 0 5 ， ( O 9 ) ． E 3 ] 田建强． 塑 料排水 板加 固软土地 基施工 工艺 改进 的工程 实践 E J ] ． 西南科技大学学报 ( 自然科学版) ， 2 0 0 2 ， ( 0 3 ) ． E 4 ] 鲁军良． 塑料排水板加固软土地基施工工法[ J ] ． 西部探矿工 程 ， 2 0 0 2 ， ( S I ) ． [ 5 ] 李锡武 ， 罗勇 军． 塑料 排水 板 的施 工方 法 [ J ] ． 西部 探矿工 程 ， 2 0 0 4， ( O 9) ． [ 6 ] 许莹． 塑料排水板在软土地基 中的应用探讨E J ] ． 公路， 1 9 9 5 ， ( 0 9) ． [ 7 ] 宋太炎． 用塑料排水板加固软土地基的研究[ J ] ． 南昌水专学 报 ， 1 9 9 4 ， ( O 2 ) ． [ 8 ] 骆方荣 ， 吕镇南． 塑料排 水板在 高速公路软 基处理 中应 用[ J ] ． 城市道桥与防洪 ， 2 0 0 3 ， ( O 5 ) ． [ 9 ] 陈殿 文． 软 土地 基 塑料 排水 板施 工技 术 [ J ] ．中国科技 信 息， 2 0 0 6， ( 0 3 ) ． Oo ] 连新奇． 塑料排水板 与土工格栅在 软土地基 中的应用 [ J ] ． 山 西建筑 ， 2 0 0 6 ， ( O 2 ) ． [ 1 1 ] 任世杰． 塑料排水板处理软土路基施工技术[ J ] ． 铁道建筑， 2 0 0 5， ( 1 1 ) ． g 箍 ．1 5 5． t 瓣 | 椎 *‰酿 l l 蒜 d 糍 虢
