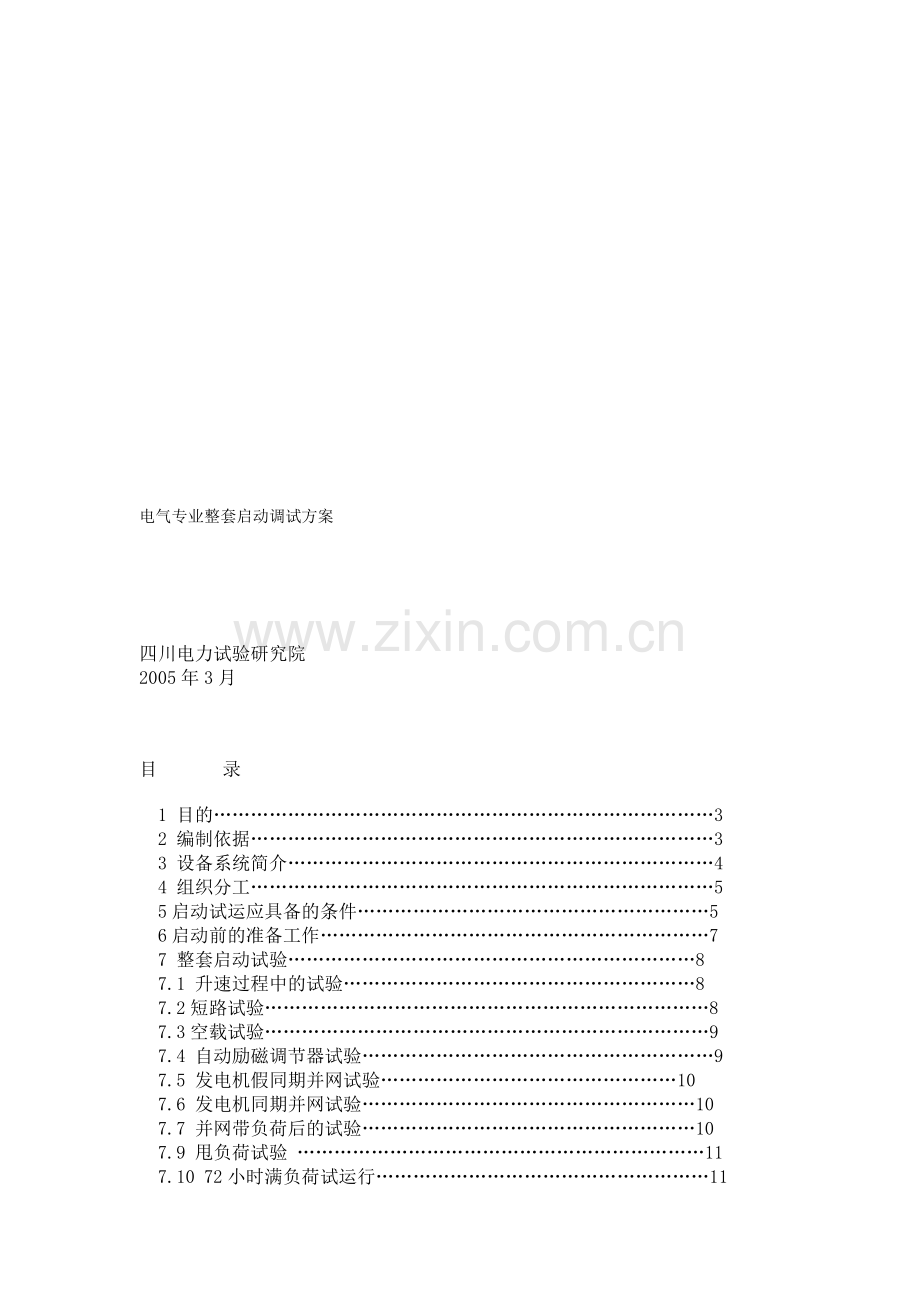

电气专业整套启动调试方案

四川电力试验研究院
2005年3月

目    录
 1 目的………………………………………………………………………3
 2 编制依据…………………………………………………………………3
 3 设备系统简介……………………………………………………………4
 4 组织分工…………………………………………………………………5
 5启动试运应具备的条件…………………………………………………5
 6启动前的准备工作………………………………………………………7
 7 整套启动试验…………………………………………………………8
 7.1 升速过程中的试验…………………………………………………8
 7.2短路试验………………………………………………………………8
 7.3空载试验………………………………………………………………9
 7.4 自动励磁调节器试验…………………………………………………9
 7.5 发电机假同期并网试验…………………………………………10
 7.6 发电机同期并网试验………………………………………………10
 7.7 并网带负荷后的试验………………………………………………10
 7.9 甩负荷试验 …………………………………………………………11
 7.10 72小时满负荷试运行………………………………………………11
 8 安全措施………………………………………………………………11

1. 目的
 为了明确电气专业整套启动调试工作的任务和参建各方职责,规范整套调试项目和程序,使整套启动调试工作有组织、有计划、有秩序地快速顺利进行，全面提高调试工作水平，确保机组安全、可靠、经济、文明地投入生产，特制定本方案。
 机组启动调试是火电工程的最后一道工序，通过启动调试使机组达到验标规定的技术指标。本方案仅作为电气整套启动调试原则步骤，各参与单位在会签、批准后应遵照执行。
2. 编制依据
2.1. 原电力工业部颁发的《火力发电厂基本建设工程启动及竣工验收规程》（1996年版）电建〔1996〕159号。
2.2. 原电力工业部颁发的《火电工程启动调试工作规定》建质〔1996〕40号。
2.3. 原电力部颁发的《火电工程调整试运质量检验及评定标准》（1996年版）建质〔1996〕111号。
2.4. 原电力工业部颁发的《火电机组达标投产考核标准（1998年版）》电综〔1998〕112号。
2.5. 国家标准《电气装置安装工程电气设备交接试验标准》（GB50150—91）。
2.6. 原能源部颁发的《继电保护和安全自动装置技术规程》（DL400—91）。
2.7. 《电力系统继电保护和安全自动装置反事故措施要点》。
2.8. 原水电部颁发的《继电保护及电网安全自动装置检验条例》（［87］水电电生字第108号）。
2.9. 原能源部颁发的《电力建设安全工作规程》（火力发电厂部分）（DL5009.1—92）。
2.10. 国家电力公司《防止电力生产重大事故的二十五项重点要求》国电发〔2000〕589号。
2.11. 设备制造厂家有关技术说明书和调试大纲。
3. 设备系统简介
本期工程电气一次主系统由一台6MW发电机组，出口电压10.5KV，通过106开关与本厂10kV单母线系统连接，再通过101开关与全厂总降10KV线路相连入110KV系统，106、101开关设为并网点。高压电机接至厂用10kV母线，低压负荷由站用变压器供电。发电机为杭州发电设备厂生产，冷却方式为密闭循环空气冷却。10KV开关生产厂家为杭州正泰。二次系统发电机励磁采用自并励静止可控硅励磁方式，装置亦由杭州发电设备厂生产。发电机保护采用南自厂生产的微机型保护装置，发电机并网采用自动准同期方式，装置由深圳智能公司生产。主控室设变电站自动化系统后台，用于监视、控制系统运行状况。
主要设备选型如下：
设备名称 型号 制造厂 主要参数 备注
发电机 QF-J6-2 杭州发电设备厂 Pe=6MW,Ue=10.5kV,
Ie=412.4A,COSΦ =0.80, Ile=225.5A 密闭空冷
10KV
开关 KYN28-10 杭州正泰 630-25KA 真空开关
发电机
保护 PDS-771 南自厂 -DC220V  ～100V/57V  5A   50HZ 微机型保护
励磁调节装置 JL-12 杭州发电设备厂 ～200V
–320V  -250A 自并励静态励磁
同期
装置 SID-2CM 深圳智能 ～220V 微机型自同期
4. 组织分工
4.1. 整套启动试验应在整套试运组的统一指挥下进行，各有关单位分工明确，职责清楚，并以密切合作、顾全大局的精神完成整套启动的试验工作。
4.2. 发电机与系统第一次并列，由调试所指定专人执行，并网带负荷以后的运行操作和事故处理，由碱厂电厂运行人员按照运行规程和事故处理规程执行。
4.3. 运行人员负责试验中的有关操作。
4.4. 安装人员负责临时试验接线的安装、拆除，负责主要设备的巡视监护。
4.5. 厂家人员到场，负责本设备、装置的运行操作指导及缺陷故障处理。
4.6. 电气设备如需检修，必须得到启动指挥组和运行值长的同意，由安装公司安装人员进行。
4.7. 运行的当班值长负责与电网调度联系。
5. 启动试运应具备的条件
5.1. 机组的电气设备安装工作应全部结束，分部试运合格，经相关部门验收并办理签证。
5.2. 发电机保护装置试验、整组试验及励磁系统主回路所有设备静态检验均已完成，并且按调度、电厂提供的保护整定值整定完毕；对提供的单体试验记录进行了审核并确认合格，各保护回路、控制回路、信号回路必须满足“反措要点”和“反措实施细则”的要求。
5.3. 对一次电气设备进行了全面的清扫，瓷瓶已擦拭干净，并将杂物全部清除干净，电缆孔洞已封堵。
5.4. 全厂电气设备编号齐全，各配电室加锁关闭。
5.5. 所有一次设备应悬挂标志牌、各种警告牌，准备好各种绝缘杆、绝缘手套、绝缘垫、验电器、接地线。
5.6. 各设备区域道路畅通，电缆沟盖板齐全，所有主设备区照明充足，消防设备齐全并经过试验，通风设施齐全。
5.7. 主控室与发电机及10kV配电室通讯畅通。
5.8. 发电机本体风压试验合格；定子冷却系统安装完毕并经过试验调整均处于完好状态。
5.9. 发电机定子线圈温度、定子铁芯温度测量系统安装完毕，并经校验合格。
5.10. 励磁变临时电源已接好（要求真空断路器试验完毕，能正常分、合开关）。
5.11. 交直流润滑油泵经实际试验，切换可靠。
5.12. 机、炉、电大联锁试验完毕，经确认合格。DCS系统、电气监测系统通讯接口完好。
5.13. 发电机系统继电保护及自动装置整定值均与调度及电厂运行人员核对无误；所有测量仪表及温度测量系统调试、检定合格，并经计量部门确认；全部控制回路、信号回路、音响和灯光信号经实际相互动作试验，达到设计要求；直流系统、UPS系统均正确可靠。
5.14. 发电机励磁系统的静态调试、整定及静态开环调试已完成，达到投入使用条件。
6. 启动前的准备工作
6.1. 准备好试验用的仪器仪表、工具、图纸资料和试验记录表格。
6.2. 在发电机保护小室C.T 电流测量回路将A、B、C三相电流串入录波器，测量发电机定子三相电流。
6.3. 在发电机保护小室P.T电压测量回路将经A、B、C三相电压接入录波器，用以测量发电机定子三相电压。
6.4. 将发电机转子回路励磁电压及励磁电流接入录波器，以测录发电机开路灭磁时间常数。
6.5. 准备好一只相序表，利用发电机残压测定发电机相序。
6.6. 明确短路点的位置，且准备好符合要求的短路母线（铜排或铝排），分别按发电机母线间距及截面制作，按试验程序安装。
6.7. 为防止倒送电、误升压，作好安全措施；灭磁开关处于断开位置；发电机出口106开关小车拉出柜外，并悬挂警示标牌；没有得到试验操作命令时，任何人不得进行操作。
6.8. 首次启动前，励磁变压器高压侧与发电机母线断开，接入临时电源，做完短路特性及空载特性试验、AVR整定完毕后，拆除临时电源，励磁变接入正式系统。
6.9. 确认各回路及设备的绝缘电阻合格。
6.10. 试验前根据运行设备范围，填写启动运行操作票，检查各开关位置；操作程序严格按电厂运行规程执行，设备编号按双重编号填写。
6.11. 确认各二次电流回路无开路，二次电压回路无短路，接地点只许一点接地。
6.12. 将发电机的所有保护投入。
7. 发电机整套启动试验
7.1. 发电机升速过程中的试验
7.1.1. 进行发电机转子交流阻抗测量
7.1.2. 在汽轮机不同转速时测量发电机转子绕组的绝缘电阻（汽机专业停留观察时测量）。
7.2. 发电机三相短路特性试验
7.2.1. 确认发电机母线短路点连接良好，并可靠接地。
7.2.2. 投入励磁系统试验电源，合上灭磁开关，手动调节励磁，升发电机的定子电流至10%Ie。
7.2.3. 安装人员巡视发电机转子滑环、出线CT等处有无异常，即时向试验总指挥反映。
7.2.4. 调试人员检查发电机CT二次回路不开路，电流值、相序、相位正确，三相平衡，显示电流正确。
7.2.5. 升发电机定子电流至80%Ie，检查发电机过负荷、过电流等保护动作的正确性，检查发电机差动保护的定值。检查完毕后，即时恢复原定值。
7.2.6. 录取发电机三相稳定短路特性曲线。并与制造厂特性曲线进线比较，误差在允许范围内。
7.2.7. 降低励磁电流至最小，断开磁场开关。
7.2.8. 拆除发电机母线短路点短接线。
7.3. 发电机空载特性试验
7.3.1. 投入发电机冷却系统。投入已检查完毕的发电机保护。
7.3.2. 检查发电机出口PT的一次、二次保险完好，并投入运行。
7.3.3. 检查励磁变压器高压侧工作电源电缆已断开并有相应的安全距离。检查发电机出口断路器已断开并工作于“试验”位置。
7.3.4. 调节发电机的励磁，使发电机电压升压到额定电压的30%Un左右。
7.3.5. 检查发电机有无放电异常情况。
7.3.6. 检查保护盘、励磁柜、同期屏等处的电压和相序。检查同期回路的正确性。检查发电机差动、失磁、接地、过流、匝间、 转子一点接地等保护。投入所有检查正确的保护。
7.3.7. 录制发电机上升、下降空载特性曲线，额定电压时核对盘表指示正确性，1.0Ue时测量PT开口三角形电压。
7.3.8. 测量发电机空载额定电压时的轴电压。
7.3.9. 发电机灭磁时间常数测定，发电机升至额定电压，突然断开磁场开关，录取空载灭磁过程，计算灭磁时间常数。
7.3.10. 灭磁之后，测量发电机定子残压和相序。断开磁场开关的合闸电源，测残压时应戴绝缘手套、穿绝缘鞋、站在绝缘垫上。
7.4. 自动励磁调节器试验
1) AVR手动零起升压试验；
2) AVR手动方式空载闭环特性试验；
3) AVR手动、自动切换试验；
4) AVR自动零起升压试验
5) AVR自动方式空载闭环特性试验；
6) AVR各项限制保护特性试验。
7.5. 发电机假同期并网试验
7.5.1. 手动同期方式
1) 检查发电机P.T、10kV母线P.T二次相位、相序。
2) 发电机相序与系统相序相同；
3) 发电机P.T与10kV母线P.T二次核相；
4) 发电机电压频率与系统频率相同；
5) 发电机电压与系统电压最大误差应在5％以内；
6) 将发电机开关断开并置试验位置，合上发电机开关控制电源、合闸电源，做假同期试验。

7.5.2. 自动同期方式
1) 将发电机电压调整到高于或低于系统电压,检验装置自动调压性能。
2) 将汽轮机转速调整到高于或低于系统频率,检验装置自动调频性能。
3)检查自动同期装置同期合闸功能。
7.6. 发电机同期并网试验
经启动试运总指挥同意，将发电机经同期方式正式并网试验。
7.7. 并网带负荷后的试验
7.7.1. 自动励磁调节器的调试，调试完毕投入运行。投入必要保护。
7.7.2. 轻负荷下，进行励磁系统的相互切换试验及限制保护功能检查。
7.7.3. 在P＝10%负荷时，检查所有C.T二次电流数值及相位。
7.7.4. 在发电机负荷为50％、100%时，进行轴电压测量。
7.7.5. 在P＝50%负荷时，检查发电机电流相位，并绘出六角图。
7.7.6. 在P＝100%负荷时，检查相关保护装置。
7.8. 甩负荷试验
配合汽机甩负荷试验，检查励磁调节器的调节性能。
7.9. 72小时满负荷试运行
7.9.1. 发电机保护投入运行。
7.9.2. 电气DCS系统测点投入运行。
7.9.3. 自动励磁装置投入运行。
8. 安全措施
8.1. 所有参加启动试验人员必须根据分工做好试验前的各项检查及准备工作，认真学习本方案，熟悉本方案中规定的方法和步骤及有关规定。
8.2. 试验过程中要设专人监视发电机等一次设备的运行情况。设备监视人员必须集中精力，加强监视，发现异常情况要立即汇报。
8.3. 启动过程中执行两票三制。
8.4. 启动试验中严防PT二次回路短路及CT二次回路开路。
8.5. 在一次设备上工作时，必须确认励磁开关、P.T二次开关（保险）均在断开位置，断开灭磁开关的操作电源。
8.6. 各项操作均要由两人进行，一人操作，一人监护。监护人必须对所操作的范围熟悉，对操作的正确性负责。
8.7. 加强对试运现场防火及安全保卫工作。
8.8. 为确保试验的顺利进行，与试验无关人员不得进入试验现场。

电气72+24小时满负荷试运签证
项目名称 电气72+24小时满负荷试运
调试人员  日 期  文件编号 电07
72小时试运日期 年  月  日  时至  月  日  时
24小时试运日期 年  月  日  时至  月  日  时

机组运行
概况及评价

主要遗留问题
及处理意见

相关单位认可
建设单位  日 期
监理单位  日 期
安装单位  日 期
调试单位  日 期
