16-6 金属板材屋面.doc

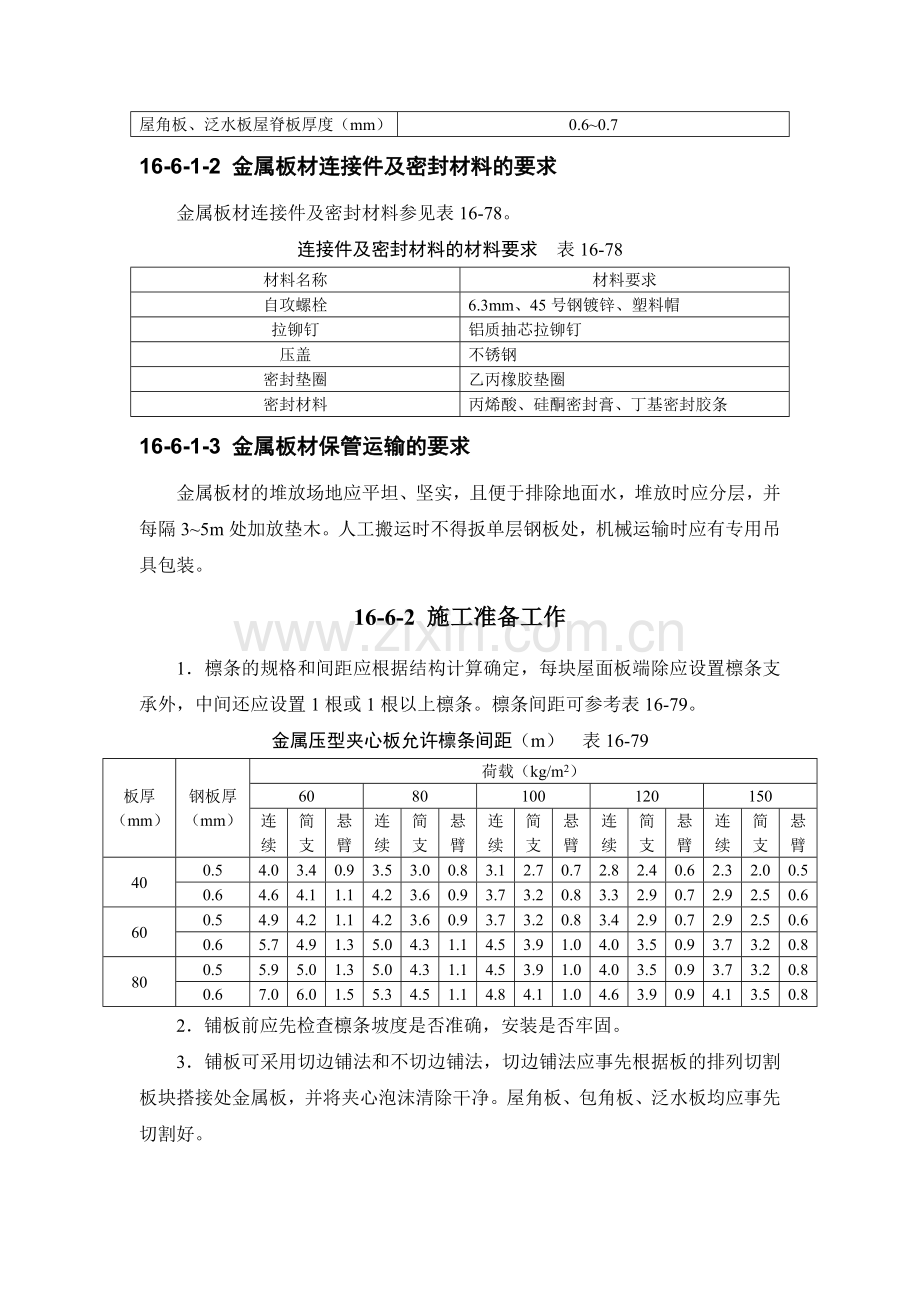

16-6 金属板材屋面金属板材屋面是指采用金属板材作为屋盖材料，将结构层和防水层合二为一的屋盖形式。金属板材的种类很多，有锌板、镀铝锌板、铝合金板、铝镁合金板、钦合金板、铜板、不锈钢板等。厚度一般为0.41.5mm，板的表面一般进行涂装处理。由于材质及涂层质量的不同，有的板寿命可达50年以上。板的制作形状有多种多样，有的为复合板，即将保温层复合在两层金属板材之间，也有的为单板。施工时，有的板在工厂加工好后现场组装，有的根据屋面工程的需要在现场加工。保温层有的在工厂复合好，也可以在现场制作。所以金属板材屋面形式多样，从大型公共建筑到厂房、库房、住宅等均有使用。故规范规定金属板材屋面的适用范围为防水等级为IIII级的屋面。16-6-1 材料要求16-6-1-1 金属板材的规格及技术性能金属板材目前使用较多的是金属压型夹心板，其规格及技术性能可参考表16-77和图16-43。金属板材应边缘整齐、表面光滑、外形规则，不得有扭翘、锈蚀等缺陷。图16-43 金属压型夹心板断面金属板材规格性能 表16-77项目规格和性能屋面板宽度（mm）1000屋面板每块长度（m）12屋面板厚度（mm）406080板材厚度（mm）0.50.60.50.60.50.6适用温度范围（）-50120耐火极限（h）0.6重量（kg/m2）121413151416屋角板、泛水板屋脊板厚度（mm）0.60.716-6-1-2 金属板材连接件及密封材料的要求金属板材连接件及密封材料参见表16-78。连接件及密封材料的材料要求 表16-78材料名称材料要求自攻螺栓6.3mm、45号钢镀锌、塑料帽拉铆钉铝质抽芯拉铆钉压盖不锈钢密封垫圈乙丙橡胶垫圈密封材料丙烯酸、硅酮密封膏、丁基密封胶条16-6-1-3 金属板材保管运输的要求金属板材的堆放场地应平坦、坚实，且便于排除地面水，堆放时应分层，并每隔35m处加放垫木。人工搬运时不得扳单层钢板处，机械运输时应有专用吊具包装。16-6-2 施工准备工作1檩条的规格和间距应根据结构计算确定，每块屋面板端除应设置檩条支承外，中间还应设置1根或1根以上檩条。檩条间距可参考表16-79。金属压型夹心板允许檩条间距（m） 表16-79板厚（mm）钢板厚（mm）荷载（kg/m2）6080100120150连续简支悬臂连续简支悬臂连续简支悬臂连续简支悬臂连续简支悬臂400.54.03.40.93.53.00.83.12.70.72.82.40.62.32.00.50.64.64.11.14.23.60.93.73.20.83.32.90.72.92.50.6600.54.94.21.14.23.60.93.73.20.83.42.90.72.92.50.60.65.74.91.35.04.31.14.53.91.04.03.50.93.73.20.8800.55.95.01.35.04.31.14.53.91.04.03.50.93.73.20.80.67.06.01.55.34.51.14.84.11.04.63.90.94.13.50.82铺板前应先检查檩条坡度是否准确，安装是否牢固。3铺板可采用切边铺法和不切边铺法，切边铺法应事先根据板的排列切割板块搭接处金属板，并将夹心泡沫清除干净。屋角板、包角板、泛水板均应事先切割好。16-6-3 金属板材屋面施工1金属板材屋面的施工工艺（图16-44）基层清理配板铺钉金属板材检查验收淋水试验图16-44 金属板材屋面施工工艺2屋面坡度不应小于1/20，亦不应大于1/6；在腐蚀环境中屋面坡度不应小于1/12。3屋面板采用切边铺法时，上下两块板的板峰应对齐；不切边铺法时，上下两块板的板峰应错开一波，如图16-45所示。铺板应挂线铺设，使纵横对齐，横向搭接不小于一个波，长向（侧向）搭接，应顺年最大频率风向搭接，端部搭接应顺流水方向搭接，搭接长度不应小于200mm。屋面板铺设从一端开始；往另一端同时向屋脊方向进行，铺设顺序按图16-46进行。图16-45 切边铺法与不切边铺法搭接示意图（a）不切边铺法；（b）切边铺法图16-46 铺板方向4每块金属板材两端支承处的板缝均应用M6.3自攻螺栓与檩条固定，中间支承处应每隔一个板峰用M6.3自攻螺栓与擦条固定，如图16-47。钻孔时，应垂直不偏斜，将板与檩条一起钻穿，螺栓固定前，先垫好长短边的密封条，套上橡胶密封垫圈和不锈钢压盖一起拧紧。图16-47 金属压型夹心板铺设檩条布置5铺板时两板长向搭接间应放置一条通长密封条，端头应放置二条密封条（包括屋脊板、泛水板、包角板等），密封条应连续不得间断。螺栓拧紧后，两板的搭接口处还应用丙烯酸或硅酮密封膏封严。6两板铺设后，两板的侧向搭接处还得用拉铆钉连接，所用铆钉均应用丙烯酸或硅酮密封膏封严，并用金属或塑料杯盖保护。7夹心板纵向搭接、屋脊、檐沟、檐口、山墙包角等细部构造作法见图16-48图16-52。图16-48 金属夹心板纵向搭接缝图16-49 屋脊图16-50 檐沟图16-51 檐口图16-52 山墙包角8金属板材屋面搭盖要求见表16-80。金属板材屋面搭盖要求 表16-80项次项目搭盖尺寸（mm）检验方法1金属板材的横向搭接不小于1个波用尺量检查2金属板材的纵向搭接2003金属板材挑出墙面的长度2004金属板材伸入檐沟内的长度1505金属板材与泛水的搭接宽度20016-6-4 质量要求1屋面不得有渗漏水；2钢板的彩色涂层要完整，不得有划伤或锈斑；3螺栓或拉铆钉应拧紧，不得松弛；4板间密封条应连续，螺栓、拉铆钉和搭接口均应用密封材料封严。16-6-5 金属板材屋面的质量检验金属板材的质量直接影响到防水效果和耐久性，金属板材的连接和密封处理是金属板材屋面防水的关键，故将其列为主控项目。金属板材的安装固定，屋面的排水坡度、檐口线、泛水等的质量也是金属板材屋面工程质量的重要部分，应作为检验项目。金属板材屋面工程质量检验项目、要求和检验方法见表16-81。金属板材屋面工程质量检验项目、要求和检验方法 表16-81检验项目要求检验方法主控项目1金属板材及辅助材料的规格和质量必须符合设计要求检查出厂合格证和质量检验报告2金属板材的连接和密封处理必须符合设计要求，不得有渗漏观察检查和雨后或淋水检验一般项目1金属板材的安装固定安装平整，固定方法正确，密封完整观察检查2排水坡度应符合设计要求尺量检查3金属板材屋面的檐口线和泛水段应顺直，无起伏现象观察检查进入施工现场的金属板材应按表16-82的要求进行抽样复验，不合格的材料不得在建筑工程中使用。金属板材现场抽样复验项目 表16-82材料名称现场抽样数量外观质量检验金属板材同一批至少抽一次边缘整齐，表面光滑，色泽均匀，外形规则，不得有扭翘、脱膜、锈蚀
