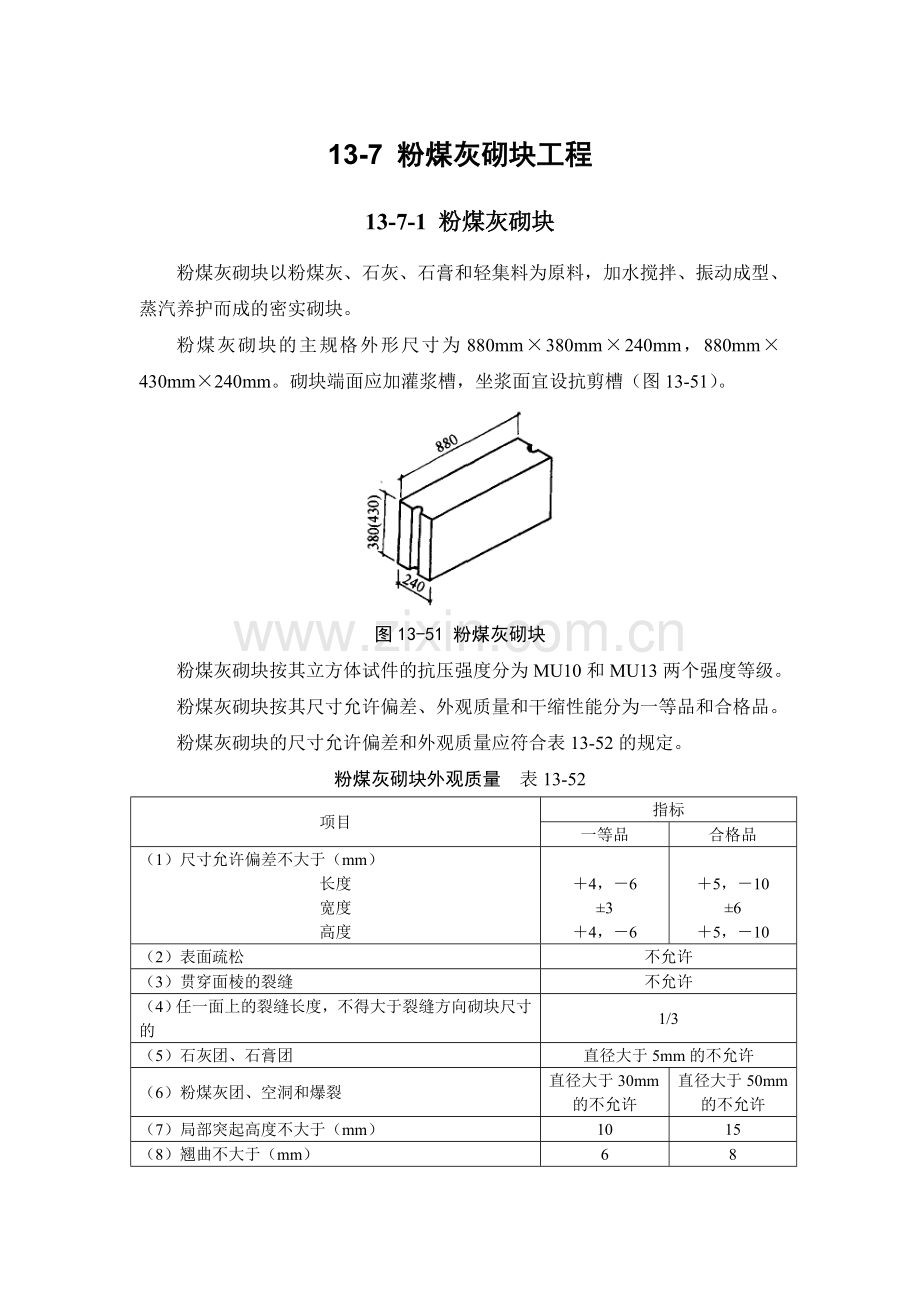

13-7 粉煤灰砌块工程
13-7-1 粉煤灰砌块
粉煤灰砌块以粉煤灰、石灰、石膏和轻集料为原料，加水搅拌、振动成型、蒸汽养护而成的密实砌块。
粉煤灰砌块的主规格外形尺寸为880mm×380mm×240mm，880mm×430mm×240mm。砌块端面应加灌浆槽，坐浆面宜设抗剪槽（图13-51）。

图13-51 粉煤灰砌块
粉煤灰砌块按其立方体试件的抗压强度分为MU10和MU13两个强度等级。
粉煤灰砌块按其尺寸允许偏差、外观质量和干缩性能分为一等品和合格品。
粉煤灰砌块的尺寸允许偏差和外观质量应符合表13-52的规定。
粉煤灰砌块外观质量 表13-52
项目
指标
一等品
合格品
（1）尺寸允许偏差不大于（mm）

长度
＋4，－6
＋5，－10
宽度
±3
±6
高度
＋4，－6
＋5，－10
（2）表面疏松
不允许
（3）贯穿面棱的裂缝
不允许
（4）任一面上的裂缝长度，不得大于裂缝方向砌块尺寸的
1/3
（5）石灰团、石膏团
直径大于5mm的不允许
（6）粉煤灰团、空洞和爆裂
直径大于30mm的不允许
直径大于50mm的不允许
（7）局部突起高度不大于（mm）
10
15
（8）翘曲不大于（mm）
6
8
（9）缺棱掉角在长宽高三个方向上投影的最大值不大于（mm）
30
50
（10）高低差不大于（mm）

长度方向
6
8
宽度方向
4
6

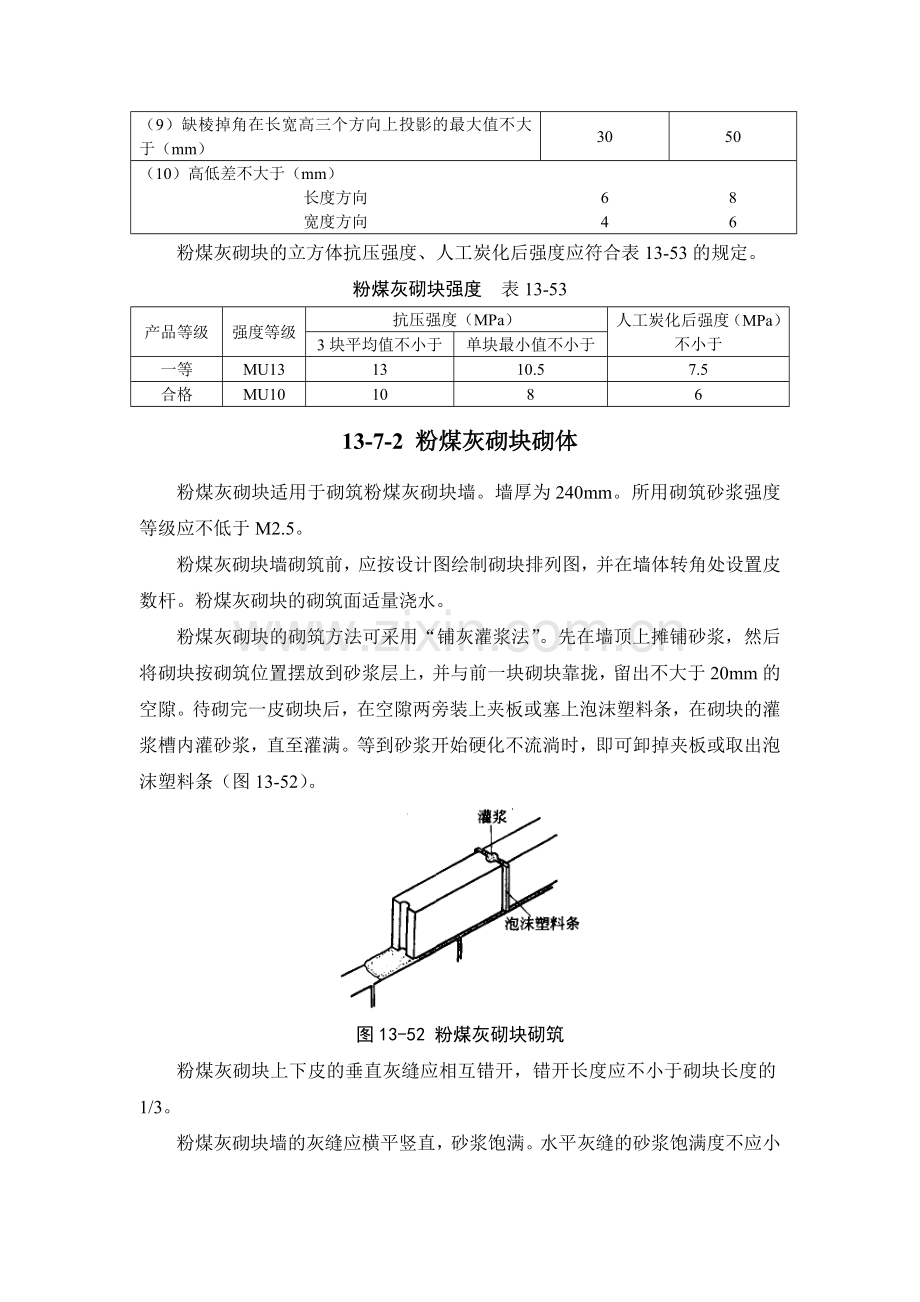

粉煤灰砌块的立方体抗压强度、人工炭化后强度应符合表13-53的规定。
粉煤灰砌块强度 表13-53
产品等级
强度等级
抗压强度（MPa）
人工炭化后强度（MPa）
不小于
3块平均值不小于
单块最小值不小于
一等
MU13
13
10.5
7.5
合格
MU10
10
8
6
13-7-2 粉煤灰砌块砌体
粉煤灰砌块适用于砌筑粉煤灰砌块墙。墙厚为240mm。所用砌筑砂浆强度等级应不低于M2.5。
粉煤灰砌块墙砌筑前，应按设计图绘制砌块排列图，并在墙体转角处设置皮数杆。粉煤灰砌块的砌筑面适量浇水。
粉煤灰砌块的砌筑方法可采用“铺灰灌浆法”。先在墙顶上摊铺砂浆，然后将砌块按砌筑位置摆放到砂浆层上，并与前一块砌块靠拢，留出不大于20mm的空隙。待砌完一皮砌块后，在空隙两旁装上夹板或塞上泡沫塑料条，在砌块的灌浆槽内灌砂浆，直至灌满。等到砂浆开始硬化不流淌时，即可卸掉夹板或取出泡沫塑料条（图13-52）。

图13-52 粉煤灰砌块砌筑
粉煤灰砌块上下皮的垂直灰缝应相互错开，错开长度应不小于砌块长度的1/3。
粉煤灰砌块墙的灰缝应横平竖直，砂浆饱满。水平灰缝的砂浆饱满度不应小于90%；竖向灰缝的砂浆饱满度不应小于80%。水平灰缝厚度不得大于15mm；竖向灰缝宽度不得大于20mm。
粉煤灰砌块墙的转角处，应使纵横墙砌块相互搭砌，隔皮砌块露端面，露端面应锯平灌浆槽。粉煤灰砌块墙的T字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块，露端面应锯平灌浆槽（图13-53）。

图13-53 粉煤灰砌块墙转角处、交接处的砌法
粉煤灰砌块墙砌到接近上层楼板底时，因最上一皮不能灌浆，可改用烧结普通砖或煤渣砖斜砌挤紧。
砌筑粉煤灰砌块外墙时，不得留脚手眼。每一楼层内的砌块墙应连续砌完，尽量不留接搓。如必须留搓时应留成斜搓，或在门窗洞口侧边间断。
13-7-3 粉煤灰砌块砌体质量
粉煤灰砌块砌体的质量标准可参照加气混混凝土砌块砌体的质量标准。
粉煤灰砌块砌体允许偏差应符合表13-54的规定。
粉煤灰砌块砌体允许偏差 表13-54
项次
项目
允许偏差（mm）
检验方法
1
轴线位置
10
用经纬仪、水平仪复查或检查施工记录
2
基础或楼面标高
±15
用经纬仪、水平仪复查或检查施工记录
3
垂直度
每楼层
5
用吊线法检查
全高
10m以下
10
用经纬仪或吊线尺检查
10m以上
20
用经纬仪或吊线尺检查
4
表面平整
10
用2m长直尺和塞尺检查
5
水平灰缝平直度
清水墙
7
灰缝上口处用10m长的线拉直并用尺检查
混水墙
10
6
水平灰缝厚度
＋10、－5
与线杆比较，用尺检查
7
竖向灰缝宽度
＋10、－5
＞30用细石混凝土
用尺检查
8
门窗洞口宽度（后塞框）
＋10、－5
用尺检查
9
清水墙面游丁走缝
2.0
用吊线和尺检查
