1 施工常用数据
1-1 常用符号和代号
1-1-1 常用字母

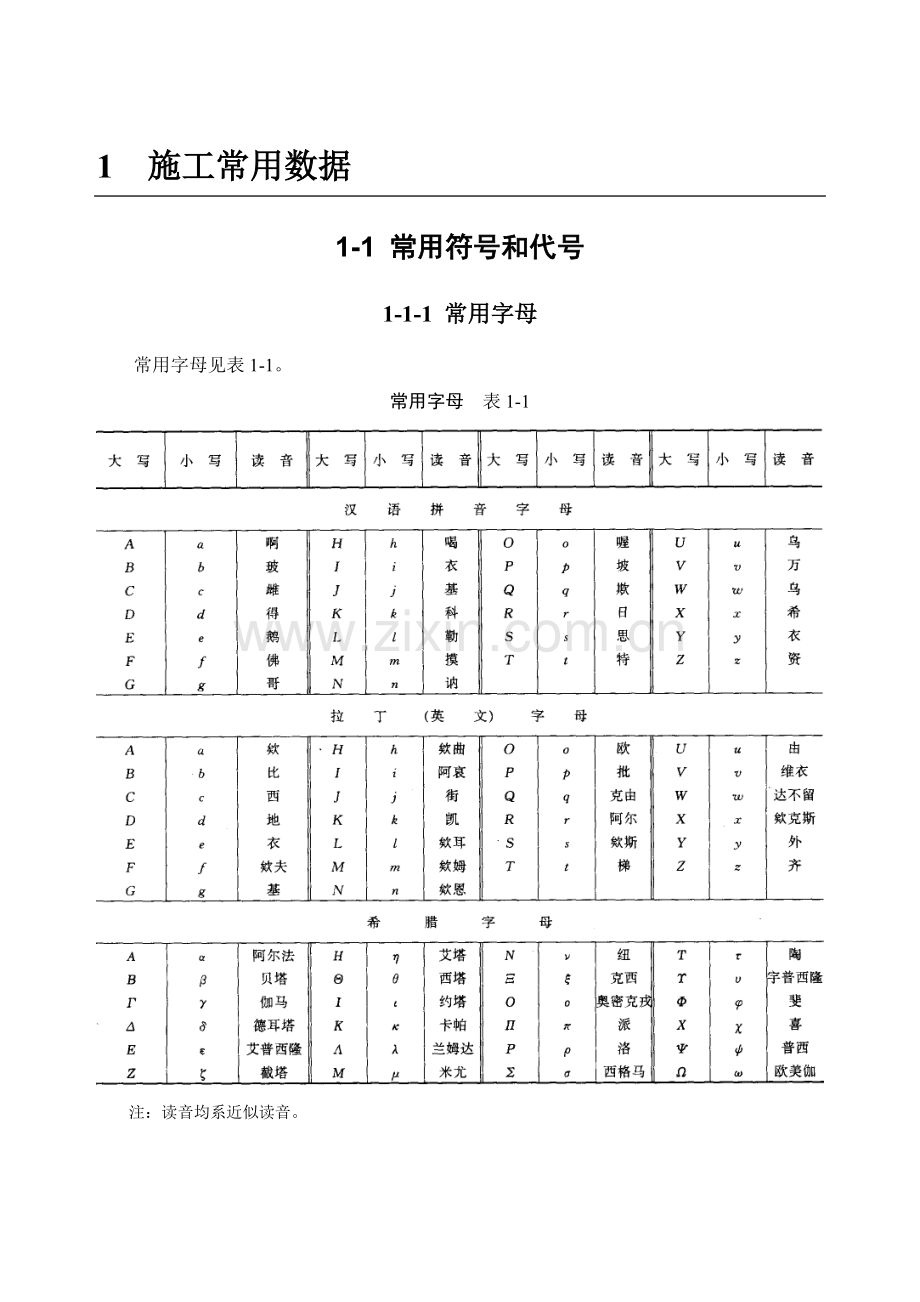

常用字母见表1-1。
常用字母 表1-1

注：读音均系近似读音。
1-1-2 常用符号
1-1-2-1 数学符号
数学符号见表1-2。
数学符号 表1-2

1-1-2-2 法定计量单位符号
我国法定计量单位（以下简称法定单位）包括：
1．国际单位制（SI）的基本单位（见表1-3）
国际单位制（SI）的基本单位 表1-3
量的名称
单位名称
单位符号
长度
米
m
质量
千克（公斤）
kg
时间
秒
s
电流
安[培]
A
热力学温度
开[尔文]
K
物质的量
摩[尔]
mol
发光强度
坎[德拉]
cd
注：1．圆括号中的名称，是它前面的名称的同义词。
2．无方括号的量的名称与单位名称均为全称。方括号中的字，在不致引起混淆、误解的情况下，可以省略。去掉方括号中的字即为其名称的简称。下同。
3．人民生活和贸易中，质量习惯称为重量。
2．国际单位制（SI）的辅助单位（见表1-4）
国际单位制（SI）的辅助单位 表1-4
量的名称
单位名称
单位符号
平面角
弧度
rad
立体角
球面度
sr
3．国际单位制（SI）中具有专门名称的导出单位（见表1-5）
国际单位制（SI）中的导出单位 表1-5
量的名称
单位名称
单位符号
其他表示式例
频率
赫[兹]
Hz
s-1
力；重力
牛[顿]
N
kg·m/s2
压力；压强；应力
帕[斯卡]
Pa
N/m2
能量；功；热
焦[耳]
J
N·m
功率；辐射通量
瓦[特]
W
J/s
电荷量
库[仑]
C
A·s
电位；电压；电动势
伏[特]
V
W/A
电容
法[拉]
F
C/V
电阻
欧[姆]
Ω
V/A
电导
西[门子]
S
A/V
磁通量
韦[伯]
Wb
V·s
磁通量密度；磁感应强度
特[斯拉]
T
Wb/m2
电感
亨[利]
H
Wb/A
摄氏温度
摄氏度
℃

光通量
流[明]
lm
cd·sr
光照度
勒[克斯]
lx
1m/m2
放射性活度
贝可[勒尔]
Bq
s-1
吸收剂量
戈[瑞]
Gy
J/kg
剂量当量
希[沃特]
Sv
J/kg
4．国家选定的非国际单位制单位（见表1-6）
国家选定的非国际单位制单位 表1-6

注：1．平面角单位度、分、秒的符号，在组合单位中应采用（°）、（'）、（"）的形式。例如，不用°/s而用（°）/s。
2．升的符号中，小写字母l为备用符号。
3．公顷的国际通用符号为ha。
4．r为“转”的符号。
5．用于构成十进倍数和分数单位的词头（见表1-7 ）
构成十进倍数和分数单位的词头 表1-7

注：104称为万，108称为亿，1012称为万亿，这类数词的使用不受词头名称的影响，但不应与词头混淆。
1-1-2-3 文字表量符号
文字表量符号见表1-8。
文字表量符号 表1-8

1-1-2-4 化学元素符号
化学元素符号见表1-9。
化学元素符号 表1-9

1-1-2-5 常用构件代号
常用构件代号见表1-10。
常用构件代号 表1-10

注：1．预制钢筋混凝土构件、现浇钢筋混凝土构件、钢构件和木构件，一般可直接采用本附录中的构件代号。在绘图中，当需要区别上述构件的材料种类时，可在构件代号前加注材料代号，并在图纸中加以说明。
2．预应力钢筋混凝土构件的代号，应在构件代号前加注“Y”，如Y-DL表示预应力钢筋混凝土吊车梁。
1-1-2-6 塑料、树脂名称缩写代号
塑料、树脂名称缩写代号见表1-11。
塑料、树脂名称缩写代号 表1-11

1-1-2-7 常用增塑剂名称缩写代号
常用增塑剂名称缩写代号见表1-12。
常用增塑剂名称缩写代号 表1-12

1-1-2-8 建筑施工常用国家标准编号
标准编号中，凡有“T”符号的标准，均为推荐性标准。建筑施工常用国家标准见表1-13。
建筑施工常用国家标准 表1-13
序号
标准编号
标准名称
1
GB/T 50001-2001
房屋建筑制图统一标准
2
GBJ 2-86
建筑模数协调统一标准
3
GB 50003-2001
砌体结构设计规范
4
GB 50005-2002
木结构设计规范
5
GBJ 6-86
厂房建筑模数协调标准
6
GB 50007-2002
建筑地基基础设计规范
7
GB 50009-2001
建筑结构荷载规范
8
GB 50010-2002
混凝土结构设计规范
9
GB 50011-2001
建筑抗震设计规范
10
GBJ 13-86
室外给水设计规范
11
GBJ 14-87
室外排水设计规范
12
GBJ 15-88
建筑给水排水设计规范
13
GBJ 16-87
建筑设计防火规范
14
GB 50017-2002
钢结构设计规范
15
GBJ 18-87
冷弯薄壁型钢结构技术规范
16
GBJ 19-87
采暖通风和空气调节设计规范
17
GB 50021-2001
岩土工程勘察规范
18
GB 50023-95
建筑抗震鉴定标准
19
GBJ 25-90
湿陷性黄土地区建筑规范
20
GB 50026-93
工程测量规范
21
GBJ 27-88
供水水文地质勘察规范
22
TJ 32-78
热力工程抗震设计规范
23
GB 50034-92
工业企业照明设计标准
24
GB 50037-96
建筑地面设计规范
25
GB 50038-94
人民防空地下室设计规范
26
GBJ 39-90
村镇建筑设计防火规范
27
GB 50040-96
动力机器基础设计规范
28
GB 50041-92
锅炉房设计规范
29
GBJ 42-81
工业企业通信设计规范
30
GBJ 43-82
室外给水排水工程设施抗震鉴定标准
31
GBJ 44-82
室外煤气热力工程设施抗震鉴定标准
32
GB 50045-95
高层民用建筑设计防火规范
33
GB 50046-95
工业建筑防腐蚀设计规范
34
GBJ 51-83
烟囱设计规范
35
GB 50052-95
供配电系统设计规范
36
GB 50053-94
10kV及以下变电所设计规范
37
GB 50054-95
低压配电装置及线路设计规范
38
GB 50055-93
通用用电设备配电设计规范
39
GB 50056-93
电热设备电力装置设计规范
40
GB 50057-94
建筑物防雷设计规范
41
GB 50058-92
爆炸和火灾危险环境电力装置设计规范
42
GB 50061-97
66kV及以下架空电力线路设计规范
43
GB 50062-92
电力装置的继电保护和自动装置设计规范
44
GBJ 65-83
工业与民用电力装置的接地设计规范
45
GBJ 66-84
制冷设备安装工程施工及验收规范
46
GB 50068-2001
建筑结构可靠度设计统一标准
47
GBJ 75-84
建筑隔声测量规范
48
GBJ 77-85
钢筋混凝土筒仓设计规范
49
GBJ 78-85
烟囱工程施工及验收规范
50
GBJ 79-85
工业企业通信接地设计规范
51
GBJ 80-85
普通混凝土拌合物性能试验方法
52
GBJ 81-85
普通混凝土力学性能试验方法
53
GBJ 82-85
普通混凝土长期性能和耐久性能试验方法
54
GB/T 50083-97
建筑结构设计术语和符号标准
55
GB 50086-2001
锚杆喷射混凝土支护技术规范
56
GBJ 87-85
工业企业噪声控制设计规范
57
GBJ 50092-96
沥青路面施工及验收规范
58
GBJ 93-86
工业自动化仪表工程施工及验收规范
59
GB 50094-98
球形储罐施工及验收规范
60
GB/T 50100-2001
住宅建筑模数协调标准
61
GBJ 101-87
建筑楼梯模数协调标准
62
GB/T 50103-2001
总图制图标准
63
GB/T 50104-2001
建筑制图标准
64
GB/T 50105-2001
建筑结构制图标准
65
GB/T 50106-2001
给水排水制图标准
66
GBJ 107-87
混凝土强度检验评定标准
67
GB 50108-2001
地下工程防水技术规范
68
GBJ 112-87
膨胀土地区建筑技术规范
69
GB/T 50114-2001
采通空调制图标准
70
GBJ 117-88
工业构筑物抗震鉴定标准
71
GBJ 118-88
民用建筑隔声设计规范
72
GBJ 119-88
混凝土外加剂应用技术规范
73
GBJ 121-88
建筑隔声评价标准
74
GBT 122-88
工业企业噪声测量规范
75
GB/T 50123-1999
土工试验方法标准
76
GBJ 126-89
工业设备及管道绝热工程施工及验收规范
77
GBJ 127-89
架空索道工程技术规范
78
GBJ 128-90
立式圆筒式钢制焊接油罐施工及验收规范
79
GBJ 129-90
砌体基本力学性能试验方法标准
80
GBJ 130-90
钢筋混凝土升板结构技术规范
81
GBJ 132-90
工程结构设计基本术语和通用符号
82
GBJ 133-90
民用建筑照明设计标准
83
GBJ 134-90
人防工程施工及验收规范
84
GBJ 135-90
高耸结构设计规范
85
GBJ 136-90
电镀废水治理设计规范
86
GBJ 137-90
城市用地分类与规划建设用地标准
87
GBJ 138-90
水位观测标准
88
GBJ 140-90
建筑灭火器配置设计规范
89
GBJ 141-90
给水排水构筑物施工及验收规范
90
GBJ 144-90
工业厂房可靠性鉴定标准
91
GBJ 145-90
土的分类标准
92
GBJ 146-90
粉煤灰混凝土应用技术规程
93
GBJ 147-90
电气装置安装工程 高压电器施工及验收规范
94
GBJ 148-90
电气装置安装工程 电力变压器，油浸电抗器，互感器施工及验收规范
95
GBJ 149-90
电气装置安装工程 母线施工及验收规范
96
GB 50152-92
混凝土结构试验方法标准
97
GB 50155-92
采暖通风与空气调节术语标准
98
GB 50157-92
地下铁道设计规范
99
GB 50164-92
混凝土质量控制标准
100
GB 50165-92
古建筑木结构维护与加固技术规范
101
GB 50166-92
火灾自动报警系统施工及验收规范
102
GB 50168-92
电气装置安装工程 电缆线路施工及验收规范
103
GB 50169-92
电气装置安装工程 接地装置施工及验收规范
104
GB 50170-92
电气装置安装工程 旋转电机施工及验收规范
105
GB 50171-92
电气装置安装工程 盘、柜及二次回路结线施工及验收规范
106
GB 50172-92
电气装置安装工程 蓄电池施工及验收规范
107
GB 50173-92
电气装置安装工程 35kV及以下架空电力线路施工及验收规范
108
GB 50175-93
露天煤矿工程施工及验收规范
109
GB 50176-93
民用建筑热工设计规范
110
GB 50178-93
建筑气候区划标准
111
GB 50180-93
城市居住区规划设计规范（2002修订）
112
GB 50181-93
蓄滞洪区建筑工程技术规范
113
GB 50194-93
建设工程施工现场供用电安全规范
114
GB 50198-94
民用闭路监视电视系统工程技术规范
115
GB 50201-94
防洪标准
116
GB 50202-2002
建筑地基基础工程施工质量验收规范
117
GB 50203-2002
砌体工程施工质量验收规范
118
GB 50204-2002
混凝土结构工程施工质量验收规范
119
GB 50205-2002
钢结构工程施工质量验收规范
120
GB 50206-2002
木结构工程施工质量验收规范
121
GB 50207-2002
屋面工程质量验收规范
122
GB 50208-2002
地下防水工程质量验收规范
123
GB 50209-2002
建筑地面工程施工质量验收规范
124
GB 50210-2001
建筑装饰装修工程质量验收规范
125
GBJ 211-87
工业炉砌筑工程施工及验收规范
126
GBJ 50212-91
建筑防腐蚀工程施工及验收规范
127
GBJ 213-90
矿山井巷工程施工及验收规范
128
GB 50214-2001
组合钢模板技术规范
129
GB 50218-94
工程岩体分级标准
130
GB 50222-95
建筑内部装修设计防火规范
131
GB 50223-95
建筑抗展设防分类标准
132
GB 50224-95
建筑防腐蚀工程质量检验评定标准
133
GB 50225-95
人民防空工程设计规范
134
GB/T 50228-96
工程测量基本术语标准
135
GB 50231-98
机械设备安装工程施工及验收规范
136
GB 50233-90
110~500kV架空电力线路施工及验收规范
137
GB 50235-97
工业金属管道工程施工及验收规范
138
GB 50236-98
现场设备、工业管道焊接工程施工及验收规范
139
GB 50242-2002
建筑给水排水及采暖工程施工质量验收规范
140
GB 50243-2002
通风与空调工程施工质量验收规范
141
GB 50254-96
电气装置安装工程 低压电器施工及验收规范
142
GB 50255-96
电气装置安装工程 电力变流设备施工及验收规范
143
GB 50256-96
电气装置安装工程 起重机电气装置施工及验收规范
144
GB 50257-96
电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范
145
GB 50303-2002
建筑电气工程施工质量验收规范
146
GB 50260-96
电力设施抗震设计规范
147
GB 50261-96
自动喷水灭火系统施工及验收规范
148
GB 50263-97
气体灭火系统施工及验收规范
149
GB/T 50266-99
工程岩体试验方法标准
150
GB/T 50269-97
地基动力特性测试规范
151
GB 50270-1998
连续输送设备安装工程施工及验收规范
152
GB 50271-1998
金属切削机床安装工程施工及验收规范
153
GB 50272-1998
锻压设备安装工程施工及验收规范
154
GB 50273-1998
工业锅炉安装工程施工及验收规范
155
GB 50274-1998
制冷设备空气分离设备安装工程施工及验收规范
156
GB 50275-1998
压缩机、风机、泵安装工程施工及验收规范
157
GB 50276-1998
破碎粉磨设备安装工程施工及验收规范
158
GB 50277-1998
铸造设备安装工程施工及验收规范
159
GB 50278-1998
起重设备安装工程施工及验收规范
160
GB/T 50279-1998
岩土工程基本术语标准
161
GB/T 50280-1998
城市规划基本术语标准
162
GB 50281-1998
泡沫灭火系统施工及验收规范
163
GB 50286-98
堤防工程设计规范
164
GB 50290-98
土工合成材料应用技术规范
165
GB/T 50291-1999
房地产估价规范
166
GB 50292-1999
民用建筑可靠性鉴定标准
167
GB 50293-1999
城市电力规划规范
168
GB 50300-2001
建筑工程施工质量验收统一标准
169
GB 50307-1999
地下铁道、轻轨交通岩土工程勘察规范
170
GB 50308-1999
地下铁道、轻轨交通工程测量规范
171
GBJ 50310-2002
电梯工程施工质量验收规范
172
GB/T 50312-2000
建筑与建筑群综合布线系统工程验收规范
173
GB/T 50314-2000
智能建筑设计标准
174
GB/T 50315-2000
砌体工程检测技术标准
175
GB 50316-2000
工业金属管道设计规范
176
GB 50319-2000
建设工程监理规范
177
GB/T 50326-2001
建设工程项目管理规范
178
GB/T 50328-2001
建设工程文件归档整理规范
179
GB/T 50328-2002
木结构试验方法标准
180
GB 50330-2002
建筑边坡工程技术规范
1-1-2-9 部分国家的国家标准代号
部分国家的国家标准代号见表1-14。
部分国家的国家标准代号 表1-14
名称
代号
标准编号
美国国家标准
ANSI
代号＋字母类号＋序号＋批准年份
澳大利亚标准
AS
代号＋字母类号＋序号＋制订年份
英国标准
BS
代号＋序号＋制订年份
原苏联标准①
COST（ГOCT）
标准代号＋序号＋批准年份
斯里兰卡标准
CS
代号＋序号＋制订年份
加拿大国家标准
CSA
代号＋编制机构代号＋原序号＋制订年份
朝鲜国家标准
CSK
代号＋序号＋制订年份
捷克国家标准
CSN
代号＋序号＋批准年份
墨西哥官方标准
DGN
代号＋字母类号＋三位序号＋制订年份
德国标准
DIN
代号＋序号＋批准年份
丹麦标准
DS
代号＋序号
埃及标准
E·S·
代号＋序号＋制订年份
埃塞俄比亚标准
ESI
代号＋字母类号＋数字类号＋三位序号
中国国家标准
GB
代号＋序号＋批准年份
加纳标准
GS
代号＋字母类＋序号＋制订年份
哥伦比亚标准
ICONTEC
代号＋序号
阿根廷标准
IRAM
代号＋标准序号＋（种类代号）＋制订年份
印度标准
IS
代号＋序号＋制订年份
伊朗标准
ISIRI
代号＋标准序号＋制订年份
国际标准化组织标准
ISO

日本标准
JIS
代号＋字母类号＋数字类号＋标准序号＋制订或修订年份
南斯拉夫标准
JUS

韩国标准
KS
代号＋序号＋批准年份
科威特标准规格
KSS
代号＋序号
利比亚标准
LS
代号＋序号
马来西亚标准
MS
代号＋工业标准委员会代号＋序号＋制订年份
巴西正式标准
NB
代号＋标准种类号＋序号＋制订或修订年份
智利标准
NCh
代号＋序号＋种类代号＋制订年份
荷兰标准
NEN
代号＋标准序号＋制订或修订年份
法国标准
NF
代号＋字母类号＋小类号＋序号＋制订年份
印度尼西亚标准
NI

秘鲁标准
NOP
代号＋三位数字组号＋该组内序号＋制订年份
委内瑞拉标准
NORVEN
代号＋数字类号＋序号＋制订年份
巴拉圭标准
NP
标准编号
挪威标准
NS
代号＋顺序号
新西兰标准
NZS
代号＋序号
奥地利标准
ONORM
代号＋序号＋制订年份
波兰标准
PN
代号＋字母类号＋四位数字
巴基斯坦标准
PS
代号＋制订或修订年份＋字母类号＋数字组号
菲律宾标准
PS
代号＋序号＋制订年份
南非标准
SABS
代号＋序号
芬兰标准协会标准
SFS
代号＋序号＋制订年份
以色列标准
S·I
代号＋序号
瑞典标准
SIS
代号＋序号＋制订年份
瑞士标准协会标准
SNV
代号＋六位数号
新加坡标准
S·S·
代号＋六位数号
罗马尼亚国家标准
STAS
代号＋序号＋制订年份
越南国家标准
TCVH
代号＋序号＋制订年份
泰国国家标准规格
THAI
代号＋序号＋制订年份
土耳其标准
TS
代号＋标准序号＋制订或修订年份
坦桑尼亚标准
TZS
代号＋标准序号＋制订或修订年份
西班牙标准
UNE
代号＋序号＋制订年份
意大利标准
UNI
代号＋四位或五位数号
乌拉圭技术标准学会标准
UNIT
代号＋标准序号＋制订或修订年份
蒙古国家标准
VCS
代号＋序号＋制订年份
赞比亚标准
ZS
代号＋序号＋制订年份
①俄罗斯、白俄罗斯、乌克兰、哈萨克斯坦、塔吉克斯坦、吉尔吉斯斯坦、乌兹别克、土库曼斯坦等国仍沿用原苏联标准。
1-1-2-10 钢材涂色标记
钢材涂色标记见表1-15。
钢材涂色标记 表1-15
名称
涂色标记
名称
涂色标记
一、普通碳素钢

铬硅钢
蓝色＋红色
Q195（1号钢）
蓝色
铬锰钢
蓝色＋黑色
Q215（2号钢）
黄色
铬铝钢
铝白色
Q235（3号钢）
红色
铬钼铝钢
黄色＋紫色
Q255（4号钢）
黑色
铬锰硅钢
红色＋紫色
Q275（5号钢）
绿色
铬钒钢
绿色＋黑色
6号钢
白色＋黑色
铬锰钛钢
黄色＋黑色
7号钢
红色＋棕色
铬钨钒钢
棕色＋黑色
特类钢
加涂铝白色一条
铬硅钼钒钢
紫色＋棕色
二、优质碳素结构钢

四、不锈耐酸钢

5~15号
白色
铬钢
铝白色＋黑色
20~25号
棕色＋绿色
铬钛钢
铝白色＋黄色
30~40号
白色＋蓝色
铬锰钢
铝白色＋绿色
45~85号
白色＋棕色
铬钼钢
铝白色＋白色
15Mn~40Mn
白色二条
铬镍钢
铝白色＋红色
45Mn~70Mn
绿色三条
铬锰镍钢
铝白色＋棕色
三、合金结构钢

铬镍钛钢
铝白色＋蓝色
锰钢
黄色＋蓝色
铬钼钛钢
铝白色＋白色＋黄色
硅锰钢
红色＋黑色
铬钼钒钢
铝白色＋紫色
锰钒钢
蓝色＋绿色
铬镍钼钛钢
铝白色＋红色＋黄色
钼钢
紫色
铬镍钨钛钢
铝白色＋白色＋红色
钼铬钢
紫色＋绿色
铬镍铜钛钢
铝白色＋蓝色＋白色
钼铬锰钢
紫色＋白色
铬镍钼铜铌钢
铝白色＋黄色＋绿色
硼钢
紫色＋蓝色
铬钨钒铝钢
铝白色＋黄色＋红色
铬钢
绿色＋黄色
铬钼钨钒钢
铝白色＋紫色＋黑色
1-1-2-11 钢筋符号
钢筋符号见表1-16。
钢筋符号 表1-16

1-1-2-12 建材、设备的规格型号表示法
建材、设备的规格型号表示法见表1-17。
建材、设备的规格型号表示法 表1-17

1-1-2-13 钢铁、阀门、润滑油的产品代号
1．生铁的产品代号表（见表1-18）
生铁的产品代号表 表1-18

2．普通碳素钢的产品代号表（见表1-19）
普通碳素钢的产品代号表 表1-19

3．优质碳素结构钢的产品代号表（见表1-20）
优质碳素结构钢的产品代号表 表1-20

4．合金钢的产品代号表（见表1-21）
合金钢的产品代号表 表1-21

5．阀门的产品代号表（见表1-22）
阀门的产品代号表 表1-22

6．润滑油的产品代号表（见表1-23）
润滑油的产品代号表 表1-23

1-1-2-14 常用架空绞线的型号及用途
常用架空绞线的型号及用途见表1-24。
常用架空绞线的型号及用途 表1-24
