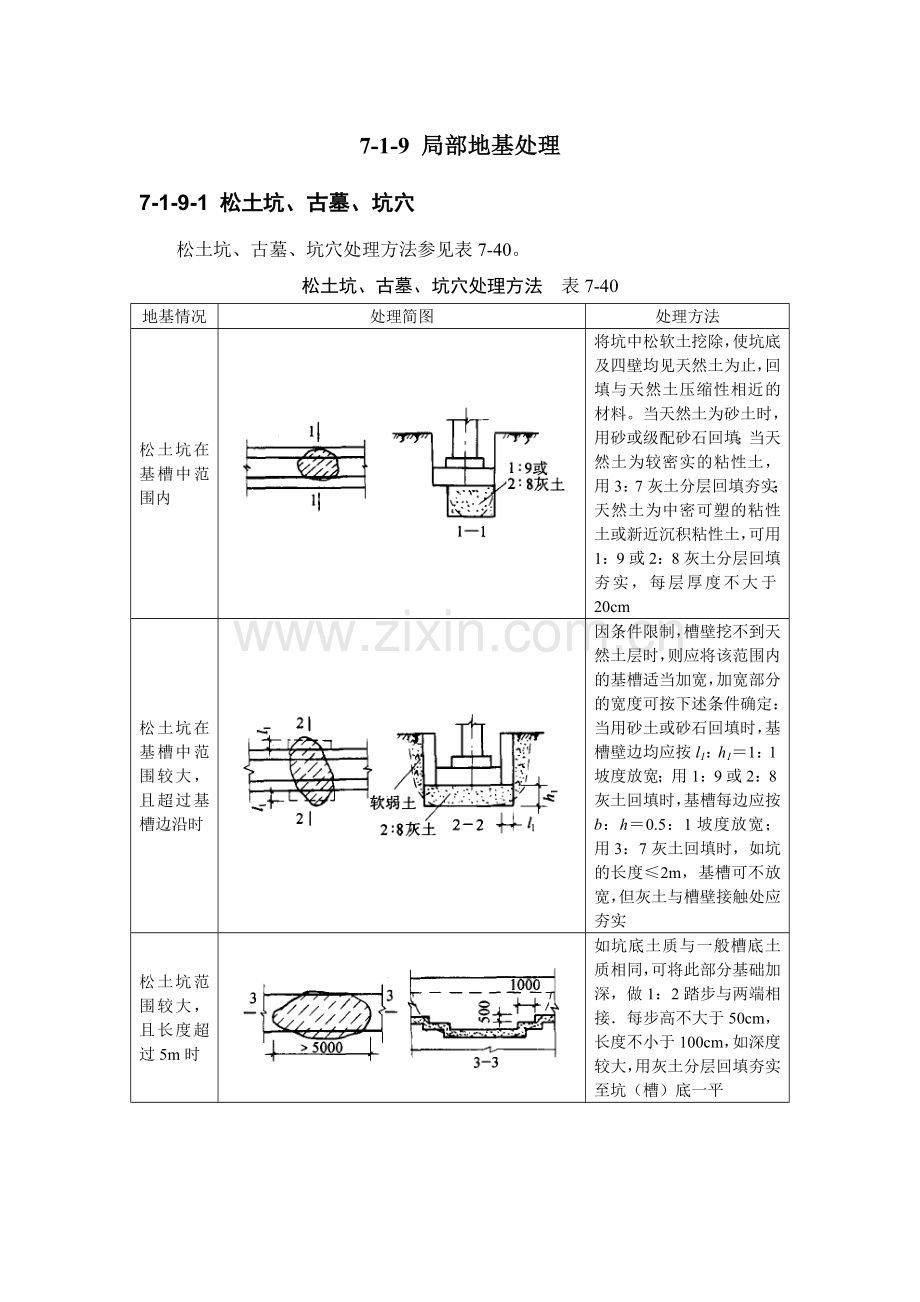

7-1-9 局部地基处理7-1-9-1 松土坑、古墓、坑穴松土坑、古墓、坑穴处理方法参见表7-40。松土坑、古墓、坑穴处理方法 表7-40地基情况处理简图处理方法松土坑在基槽中范围内将坑中松软土挖除，使坑底及四壁均见天然土为止，回填与天然土压缩性相近的材料。当天然土为砂土时，用砂或级配砂石回填；当天然土为较密实的粘性土，用3：7灰土分层回填夯实；天然土为中密可塑的粘性土或新近沉积粘性土，可用1：9或2：8灰土分层回填夯实，每层厚度不大于20cm松土坑在基槽中范围较大，且超过基槽边沿时因条件限制，槽壁挖不到天然土层时，则应将该范围内的基槽适当加宽，加宽部分的宽度可按下述条件确定：当用砂土或砂石回填时，基槽壁边均应按l1：h11：1坡度放宽；用1：9或2：8灰土回填时，基槽每边应按b：h0.5：1坡度放宽；用3：7灰土回填时，如坑的长度2m，基槽可不放宽，但灰土与槽壁接触处应夯实松土坑范围较大，且长度超过5m时如坑底土质与一般槽底土质相同，可将此部分基础加深，做1：2踏步与两端相接每步高不大于50cm，长度不小于100cm，如深度较大，用灰土分层回填夯实至坑（槽）底一平松土坑较深，且大于槽宽或1.5m时按以上要求处理挖到老土，槽底处理完毕后，还应适当考虑加强上部结构的强度，方法是在灰土基础上12皮砖处（或混凝土基础内）、防潮层下12皮砖处及首层顶板处，加配4812mm钢筋跨过该松土坑两端各1m，以防产生过大的局部不均匀沉降松土坑下水位较高时当地下水位较高，坑内无法夯实时，可将坑（槽）中软弱的松土挖去后，再用砂土、砂石或混凝土代替灰土回填如坑底在地下水位以下时回填前先用粗砂与碎石（比例为1：3）分层回填夯实；地下水位以上用3：7灰土回填夯实至要求高度基础下有古墓、地下坑穴1墓穴中填充物如已恢复原状结构的可不处理2墓穴中填充物如为松土，应将松土杂物挖出，分层回填素土或3：7灰土夯实到土的密度达到规定要求3如古墓中有文物，应及时报主管部门或当地政府处理（下同）基础下压缩土层范围内有古墓、地下坑穴1墓坑开挖时，应沿坑边四周每边加宽50cm，加宽深入到自然地面下50cm，重要建筑物应将开挖范围扩大，沿四周每边加宽50cm；开挖深度：当墓坑深度小于基础压缩土层深度，仅挖到坑底；如墓坑深度大于基层压缩土层深度，开挖深度应不小于基础压缩土层深度2墓坑和坑穴用3：7灰土回填夯实；回填前应先打23遍底夯，回填土料宜选用粉质粘土分层回填，每层厚2030cm，每层夯实后用环刀逐点取样检查，土的密度应不小于1.55t/m3基础外有古墓、地下坑穴1将墓室、墓道内全部充填物清除，对侧壁和底部清理面要切入原土150mm左右，然后分别以纯素土或3：7灰土分层回填夯实2墓室、坑穴位于墓坑平面轮廓外时，如l/h1.5，则可不作专门处理7-1-9-2 土井、砖井、废矿井土井、砖井、废矿井处理方法参见表7-41。土井、砖井、废矿井处理方法 表7-41井的部位处理简图处理方法土井、砖井在室外，距墓础边缘5m以内先用素土分层夯实，回填到室外地坪以下1.5m处，将井壁四周砖圈拆除或松软部分挖去，然后用素土分层回填并夯实土井、砖井在室内基础附近将水位降低到最低可能的限度，用中、粗砂及块石、卵石或碎砖等回填到地下水位以上50cm。砖并应将四周砖圈拆至坑（槽）底以下1m或更深些，然后再用素土分层回填并夯实，如井已回填，但不密实或有软土，可用大块石将下面软土挤紧，再分层回填素土夯实土井、砖井在基础下或条形基础3B或柱基2B范围内先用素土分层回填夯实，至基础底下2m处，将井壁四周松软部分挖去，有砖井圈时，将井圈拆至槽底以下11.5m。当井内有水，应用中、粗砂及块石、卵石或碎砖回填至水位以上50cm，然后再按上述方法处理；当井内已填有土，但不密实，且挖除困难时，可在部分拆除后的砖石井圈上加钢筋混凝土盖封口，上面用素土或2：8灰土分层回填、夯实至槽底土井、砖井在房屋转角处，且基础部分或全部压在井上除用以上办法回填处理外，还应对基础加固处理。当基础压在井上部分较少，可采用从基础中挑钢筋混凝土梁的办法处理。当基础压在井上部分较多，用挑梁的方法较困难或不经济时，则可将基础沿墙长方向向外延长出去，使延长部分落在天然土上，落在天然土上基础总面积应等于或稍大于井圈范围内原有基础的面积，并在墙内配筋或用钢筋混凝土梁来加强土井、砖井已淤填，但不密实可用大块石将下面软土挤密，再用上述办法回填处理。如井内不能夯填密实，而上部荷载又较大，可在井内设灰土挤密桩或石灰桩处理；如土井在大体积混凝土基础下，可在井圈上加钢筋混凝土盖板封口，上部再用素土或2：8灰土回填密实的办法处理，使基土内附加应力传布范围比较均匀，但要求盖板到基底的高差hd废矿井在基础下存在采矿废井，基础部分或全部压在废矿井上废矿井处理可用以下3种方法：（1）瓶井法：将井口挖成倒圆台形的瓶塞状，通过计算可得出a和h，将井口上部的载荷分布到井壁四周。瓶塞用毛石混凝土浇筑而成或用3：7灰土分层夯成，应视井口的大小及计算而定，较大的井口还应配筋；（2）过梁法：遇到建筑物轴线通过井口，在上部做钢筋混凝土过梁跨过井口，但应有适当的支承长度a；（3）换填法：井深在35m可直接采用换填的方法，将井内的松土全部挖去，用3：7灰土分层夯实至设计基底标高7-1-9-3 软硬地基1局部软硬地基的处理方法参见表7-42。局部软硬地基的处理方法 表7-42地基情况处理简图处理方法基础下局部遇基岩、旧墙基、大孤石、老灰土或圬工构筑物尽可能挖去，以防建筑物由于局部落于坚硬地基上，造成不均匀沉降而使建筑物开裂；或将坚硬地基部分凿去3050cm深，再回填土砂混合物或砂作软性褥垫，使软硬部分可起到调整地基变形作用，避免裂缝基础一部分落于基岩或硬土层上，一部分落于软弱土层上，基岩表面坡度较大在软土层上采用现场钻孔灌筑桩至基岩；或在软土部位作混凝土或砌块石支承墙（或支墩）至基岩；或将基础以下基岩凿去3050cm深，填以中粗砂或土砂混合物作软性褥垫，使之能调整岩土交界部位地基的相对变形，避免应力集中出现裂缝；或采取加强基础和上部结构的刚度，来克服软硬地基的不均匀变形基础落于厚度不一的软土层上，下部有倾斜较大的岩层如建（构）筑物处于稳定的单向倾斜的岩层上，基底离岩面不小于300mm，且岩层表面坡度及上部结构类型符合表7-43的要求时，此种地基的不均匀变形较小，可不作变形验算，也可不进行地基处理。为了防止建（构）筑物倾斜，可在软土层采用现场钻孔灌筑钢筋混凝土短桩直至基岩，或在基础底板下作砂石垫层处理，使应力扩散，减低地基变形；亦可调整基础的底宽和埋深，如将条形基础沿基岩倾斜方向分阶段加深，做成阶梯形基础，使其下部土层厚度基本一致，以使沉降均匀如建筑物下外基岩呈八字形倾斜，地基变形将为两侧大，中间小，建（物）筑物较易在两个倾斜面交界部位出现开裂，此时在倾斜面交界处，建（构）筑物还宜设沉降缝分开基础一部分落于原土层上，一部分落于回填土地基上在填土部位用现场钻孔灌筑桩或钻孔爆扩桩直至原土层，使该部位上部荷载直接传至原土层，以避免地基的不均匀沉降2下卧基岩表面允许坡度值参见表7-43。下卧基岩表面允许坡度值 表7-43上覆土层的承载力标准值fk（kPa）四层和四层以下的砌体承重结构，三层和三层以下的框架结构具有15t和15t以下吊车的一般单层排架结构带墙的边柱和山墙无墙的中柱15015%15%30%20025%30%50%30040%50%70%注：本表适用于建筑地基处于稳定状态，基岩坡面为单向倾斜，且基岩表面距基础底面的土层厚度大于0.3m时。
