13-3 混凝土小型空心砌块砌体工程.doc

13-3 混凝土小型空心砌块砌体工程
13-3-1 混凝土小型空心砌块
13-3-1-1 普通混凝土小型空心砌块
普通混凝土小型空心砌块以水泥、砂、碎石或卵石、水等预制成的。
普通混凝土小型空心砌块主规格尺寸为390mm×190mm×190mm，有两个方形孔，最小外壁厚应不小于30mm，最小肋厚应不小于25mm，空心率应不小于25%（图13-20）。

图13-20 普通混凝土小型空心砌块
普通混凝土小型空心砌块按其强度分为MU3.5、MU5、MU7.5、MU10、MU15、MU20六个强度等级。
普通混凝土小型空心砌块按其尺寸偏差、外观质量分为优等品、一等品和合格品。
普通混凝土小型空心砌块的尺寸允许偏差应符合表13-30的规定。
普通混凝土小型空心砌块尺寸允许偏差 表13-30
项目
优等品
一等品
合格品
长度
±2
±3
±3
宽度
±2
±3
±3
高度
±2
±3
＋3，－4
普通混凝土小型空心砌块的外观质量应符合表13-31的规定。
普通混凝土小型空心砌块外观质量 表13-31
项目
优等品
一等品
合格品
（1）弯曲（mm）
不大于
2
2
3
（2）掉角缺棱
个数
不大于
0
2
2
三个方向投影尺寸的最小值（mm）
不大于
0
20
30
（3）裂纹延伸的投影尺寸累计（mm）
不大于
0
20
30

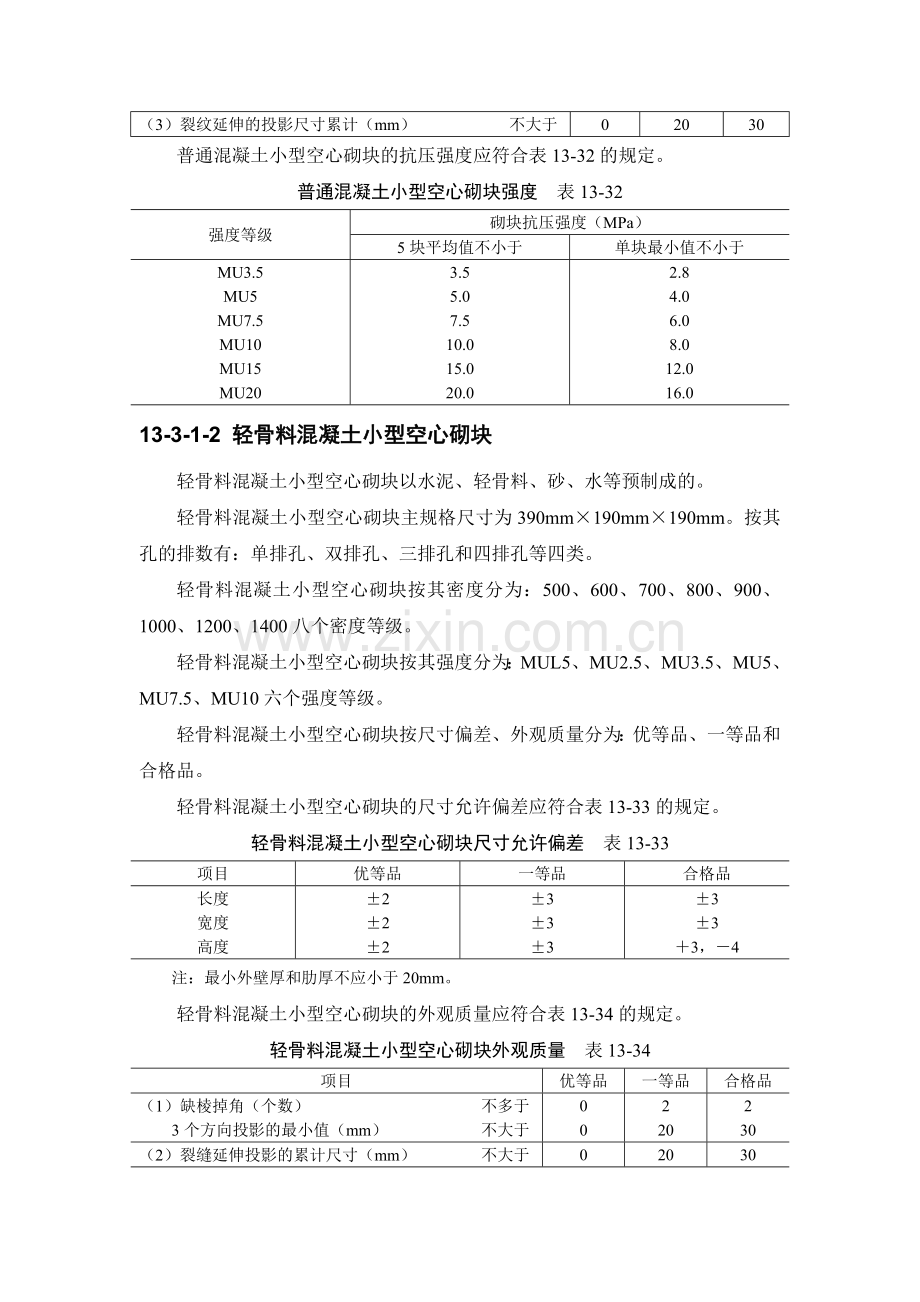

普通混凝土小型空心砌块的抗压强度应符合表13-32的规定。
普通混凝土小型空心砌块强度 表13-32
强度等级
砌块抗压强度（MPa）
5块平均值不小于
单块最小值不小于
MU3.5
3.5
2.8
MU5
5.0
4.0
MU7.5
7.5
6.0
MU10
10.0
8.0
MU15
15.0
12.0
MU20
20.0
16.0
13-3-1-2 轻骨料混凝土小型空心砌块
轻骨料混凝土小型空心砌块以水泥、轻骨料、砂、水等预制成的。
轻骨料混凝土小型空心砌块主规格尺寸为390mm×190mm×190mm。按其孔的排数有：单排孔、双排孔、三排孔和四排孔等四类。
轻骨料混凝土小型空心砌块按其密度分为：500、600、700、800、900、1000、1200、1400八个密度等级。
轻骨料混凝土小型空心砌块按其强度分为：MUL5、MU2.5、MU3.5、MU5、MU7.5、MU10六个强度等级。
轻骨料混凝土小型空心砌块按尺寸偏差、外观质量分为：优等品、一等品和合格品。
轻骨料混凝土小型空心砌块的尺寸允许偏差应符合表13-33的规定。
轻骨料混凝土小型空心砌块尺寸允许偏差 表13-33
项目
优等品
一等品
合格品
长度
±2
±3
±3
宽度
±2
±3
±3
高度
±2
±3
＋3，－4
注：最小外壁厚和肋厚不应小于20mm。
轻骨料混凝土小型空心砌块的外观质量应符合表13-34的规定。
轻骨料混凝土小型空心砌块外观质量 表13-34
项目
优等品
一等品
合格品
（1）缺棱掉角（个数）
不多于
0
2
2
3个方向投影的最小值（mm）
不大于
0
20
30
（2）裂缝延伸投影的累计尺寸（mm）
不大于
0
20
30
轻骨料混凝土小型空心砌块的密度应符合表13-35的规定，其规定值允许最大偏差为100kg/m3。
轻骨料混凝土小型空心砌块密度 表13-35
密度等级
砌块干燥表现密度的范围
密度等级
砌块干操表现密度的范围
500
≤500
900
810~900
600
510~600
1000
910~1000
700
610~700
1200
1010~1200
800
710~800
1400
1210~1400
轻骨料混凝土小型空心砌块的抗压强度，符合表13-36要求者为优等品或一等品；密度等级范围不满足要求者为合格品。
轻骨料混凝土小型空心砌块强度 表13-36
强度等级
砌块抗压强度（MPa）
密度等级范围不大于
5块平均值不小于
单块最小值不小于
MU1.5
1.5
1.2
800
MU2.5
2.5
2.0
MU3.5
3.5
7.8
1200
MU5
5.0
4.0
MU7.5
7.5
6.0
1400
MU10
10.0
8.0
13-3-2 混凝土小型空心砌块砌体
13-3-2-1 一般构造要求
混凝土小型空心砌块砌体所用的材料，除满足强度计算要求外，尚应符合下列要求：
1．对室内地面以下的砌体，应采用普通混凝土小砌块和不低于M5的水泥砂浆。
2．五层及五层以上民用建筑的底层墙体，应采用不低于MU5的混凝土小砌块和M5的砌筑砂浆。
在墙体的下列部位，应用C20混凝土灌实砌块的孔洞：
1．底层室内地面以下或防潮层以下的砌体；
2．无圈梁的楼板支承面下的一皮砌块；
3．没有设置混凝土垫块的屋架、梁等构件支承面下，高度不应小于600mm，长度不应小于600mm的砌体；
4．挑梁支承面下，距墙中心线每边不应小于300mm，高度不应小于600mm的砌体。
砌块墙与后砌隔墙交接处，应沿墙高每隔400mm在水平灰缝内设置不少于2φ4、横筋间距不大于200mm的焊接钢筋网片，钢筋网片伸入后砌隔墙内不应小于600mm（图13-21）。

图13-21 砌块墙与后砌隔墙交接处钢筋网片
13-3-2-2 夹心墙构造
混凝土砌块夹心墙由内叶墙、外叶墙及其间拉结件组成（图13-22）。内外叶墙间设保温层。

图13-22 混凝土砌块夹心墙
内叶墙采用主规格混凝土小型空心砌块，外叶墙采用辅助规格（390mm×90mm×190mm）混凝土小型空心砌块。拉结件采用环形拉结件、Z形拉结件或钢筋网片。砌块强度等级不应低于MU10。
当采用环形拉结件时，钢筋直径不应小于4mm；当采用Z形拉结件时，钢筋直径不应小于6mm。拉结件应沿竖向梅花形布置，拉结件的水平和竖向最大间距分别不宜大于800mm和600mm；对有振动或有抗震设防要求时，其水平和竖向最大间距分别不宜大于800mm和400mm。
当采用钢筋网片作拉结件，网片横向钢筋的直径不应小于4mm，其间距不应大于400mm；网片的竖向间距不宜大于600mm，对有振动或有抗震设防要求时，不宜大于400mm。
拉结件在叶墙上的搁置长度，不应小于叶墙厚度的2/3，并不应小于60mm。
13-3-2-3 芯柱设里
墙体的下列部位宜设置芯柱：
1．在外墙转角、楼梯间四角的纵横墙交接处的三个孔洞，宜设置素混凝土芯柱；
2．五层及五层以上的房屋，应在上述部位设置钢筋混凝土芯柱。
芯柱的构造要求如下：
1．芯柱截面不宜小于120mm×120mm，宜用不低于C20的细石混凝土浇灌；
2．钢筋混凝土芯柱每孔内插竖筋不应小于1φ10，底部应伸入室内地面下500mm或与基础圈梁锚固，顶部与屋盖圈梁锚固；
3．在钢筋混凝土芯柱处，沿墙高每隔600mm应设φ4钢筋网片拉结，每边伸入墙体不小于600mm（图13-23）；

图13-23 钢筋混凝土芯柱处拉筋
4．芯柱应沿房屋的全高贯通，并与各层圈梁整体现浇，可采用图13-24所示的做法。

图13-24 芯柱贯穿楼板的构造
在6~8度抗震设防的建筑物中，应按芯柱位置要求设置钢筋混凝土芯柱；对医院、教学楼等横墙较少的房屋，应根据房屋增加一层的层数，按表13-37的要求设置芯柱。
抗震设防区混凝土小型空心砌块房屋芯柱设置要求 表13-37
房屋层数
设置部位
设置数量
6度
7度
8度
四
三
二
外墙转角、楼梯间四角、大房间内外墙交接处
外墙转角灌实3个孔；内外墙交接处灌实4个孔
五
四
三
六
五
四
外墙转角、楼梯间四角、大房间内外墙交接处，山墙与内纵墙交接处，隔开间横墙（轴线）与外纵墙交接处
七
六
五
外墙转角，楼梯间四角，各内墙（轴线）与外墙交接处；8度时，内纵墙与横墙（轴线）交接处和洞口两侧
外墙转角灌实5个孔；内外墙交接处灌实4个孔；内墙交接处灌实4~5个孔；洞口两侧各灌实1个孔
芯柱竖向插筋应贯通墙身且与圈梁连接；插筋不应小于1φ12。芯柱应伸入室外地下500mm或锚入浅于500mm基础圈梁内。芯柱混凝土应贯通楼板，当采用装配式钢筋混凝土楼板时，可采用图13-25的方式实施贯通措施。

图13-25 芯柱贯通楼板措施
抗震设防地区芯柱与墙体连接处，应设置φ4钢筋网片拉结，钢筋网片每边伸入墙内不宜小于1m，且沿墙高每隔600mm设置。
13-3-2-4小砌块施工
普通混凝土小砌块不宜浇水；当天气干燥炎热时，可在砌块上稍加喷水润湿；轻集料混凝土小砌块施工前可洒水，但不宜过多。龄期不足28d及潮湿的小砌块不得进行砌筑。
应尽量采用主规格小砌块，小砌块的强度等级应符合设计要求，并应清除小砌块表面污物和芯柱用小砌块孔洞底部的毛边。
在房屋四角或楼梯间转角处设立皮数杆，皮数杆间距不得超过15m。皮数杆上应画出各皮小砌块的高度及灰缝厚度。在皮数杆上相对小砌块上边线之间拉准线，小砌块依准线砌筑。
小砌块砌筑应从转角或定位处开始，内外墙同时砌筑，纵横墙交错搭接。外墙转角处应使小砌块隔皮露端面；T字交接处应使横墙小砌块隔皮露端面，纵墙在交接处改砌两块辅助规格小砌块（尺寸为290mm×190mm×190mm，一头开口），所有露端面用水泥砂浆抹平（图13-26）。

图13-26 小砌块墙转角处及T字交接处砌法
小砌块应对孔错缝搭砌。上下皮小砌块竖向灰缝相互错开190mm。个别情况当无法对孔砌筑时，普通混凝土小砌块错缝长度不应小于90mm，轻骨料混凝土小砌块错缝长度不应小于120mm；当不能保证此规定时，应在水平灰缝中设置2φ4钢筋网片，钢筋网片每端均应超过该垂直灰缝，其长度不得小于300mm（图13-27）。

图13-27 水平灰缝中拉结筋
小砌块砌体的灰缝应横平竖直，全部灰缝均应铺填砂浆；水平灰缝的砂浆饱满度不得低于90%；竖向灰缝的砂浆饱满度不得低于80%；砌筑中不得出现瞎缝、透明缝。水平灰缝厚度和竖向灰缝宽度应控制在8~12mm。当缺少辅助规格小砌块时，砌体通缝不应超过两皮砌块。
小砌块砌体临时间断处应砌成斜槎，斜槎长度不应小于斜槎高度的2/3（一般按一步脚手架高度控制）；如留斜槎有困难，除外墙转角处及抗震设防地区，砌体临时间断处不应留直槎外，可从砌体面伸出200mm砌成阴阳槎，并沿砌体高每三皮砌块（600mm），设拉结筋或钢筋网片，接槎部位宜延至门窗洞口（图13-28）。

图13-28 小砌块砌体斜槎和直接
承重砌体严禁使用断裂小砌块或壁肋中有竖向凹形裂缝的小砌块砌筑；也不得采用小砌块与烧结普通砖等其他块体材料混合砌筑。
小砌块砌体内不宜设脚手眼，如必须设置时，可用辅助规格190mm×190mm×190mm小砌块侧砌，利用其孔洞作脚手眼，砌体完工后用C15混凝土填实。但在砌体下列部位不得设置脚手眼：
1．过梁上部，与过梁成60°角的三角形及过梁跨度1/2范围内；
2．宽度不大于800mm的窗间墙；
3．梁和梁垫下及左右各500mm的范围内；
4．门窗洞口两侧200mm内和砌体交接处400mm的范围内；
5．设计规定不允许设脚手眼的部位。
小砌块砌体相邻工作段的高度差不得大于一个楼层高度或4m。
常温条件下，普通混凝土小砌块的日砌筑高度应控制在1.8m内；轻骨料混凝土小砌块的日砌筑高度应控制在2.4m内。
对砌体表面的平整度和垂直度，灰缝的厚度和砂浆饱满度应随时检查，校正偏差。在砌完每一楼层后，应校核砌体的轴线尺寸和标高，允许范围内的轴线及标高的偏差，可在楼板面上予以校正。
13-3-2-5 芯柱施工
芯柱部位宜采用不封底的通孔小砌块，当采用半封底小砌块时，砌筑前必须打掉孔洞毛边。
在楼（地）面砌筑第一皮小砌块时，在芯柱部位，应用开口砌块（或U形砌块）砌出操作孔，在操作孔侧面宜预留连通孔，必须清除芯柱孔洞内的杂物及削掉孔内凸出的砂浆，用水冲洗干净，校正钢筋位置并绑扎或焊接固定后，方可浇灌混凝土。
芯柱钢筋应与基础或基础梁中的预埋钢筋连接，上下楼层的钢筋可在楼板面上搭接，搭接长度不应小于40d（d为钢筋直径）。
砌完一个楼层高度后，应连续浇灌芯柱混凝土。每浇灌400~500mm高度捣实一次，或边浇灌边捣实。二浇灌混凝土前，先注入适量水泥砂浆；严禁灌满一个楼层后再捣实，宜采用插入式混凝土振动器捣实；混凝土坍落度不应小于50mm。砌筑砂浆强度达到1.0MPa以上方可浇灌芯柱混凝土。
13-3-3 混凝土小砌块砌体质量
混凝土小砌块砌体的质量分为合格和不合格两个等级。
混凝土小砌块砌体质量合格应符合以下规定：
1．主控项目全部符合规定；
2．一般项目应有80%及以上的抽检处符合规定或偏差值在允许偏差范围内。
混凝土小砌块砌体主控项目：
1．小砌块和砂浆的强度等级必须符合设计要求。
抽检数量：每一生产厂家，每1万块小砌块至少应抽检一组。用于多层以上建筑基础和底层的小砌块抽检数量不应少于2组。砂浆试块的抽检数量：每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。
检验方法：查小砌块和砂浆试块试验报告。
2．砌体水平灰缝的砂浆饱满度，应按净面积计算不得低于90%；竖向灰缝饱满度不得小于80%；竖向缝凹槽部位应用砌筑砂浆填实，不得出现瞎缝、透明缝。
抽检数量：每检验批不应少于3处。
检验方法：用专用百格网检测小砌块与砂浆粘结痕迹，每处检测3块小砌块，取其平均值。
3．墙体转角处和纵横墙交接处应同时砌筑。临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。
抽检数量：每检验批抽20%接槎，且不应少于5处。
检验方法：观察检查。
4．砌体的轴线偏移和垂直度偏差应符合表13-38的规定。
混凝土小砌块砌体的轴线及垂直度允许偏差 表13-38
项次
项目
允许偏差（mm）
检验方法
1
轴线位置偏移
10
用经纬仪和尺检查或用其他测量仪器检查
2
垂直度
每层
5
用2m托线板检查
全高
≤10m
10
用经纬仪、吊线和尺检查，或用其他测量仪器检查
＞10m
20
抽检数量：轴线查全部承重墙柱；外墙垂直度全高查阳角，不应少于4处，每层每20m查一处；内墙按有代表性的自然间抽10%，但不应少于3间，每间不应少于2处，柱不少于5根。
混凝土小砌块砌体一般项目：
1．砌体的水平灰缝厚度和竖向灰缝宽度宜为10mm，但不应大于12mm，也不应小于8mm。
抽检数量：每层楼的检测点不应少于3处。
检验方法：用尺量5皮小砌块的高度和2m砌体长度折算。
2．小砌块砌体的一般尺寸允许偏差应符合表13-39的规定。
小砌块砌体一般尺寸允许偏差 表13-39
项次
项目
允许偏差（mm）
检验方法
抽检数量
1
基础顶面和楼面标高
±15
用水平仪和尺检查
不应少于5处
2
表面平整度
清水墙
5
用2m靠尺和楔形塞尺检查
有代表性自然间10%，但不应少于3间，每间不应少于2处
混水墙
8
3
门窗洞口高、宽（后塞口）
±5
用尺检查
检验批洞口的10%，且不应少于5处
4
外墙上下窗口偏移
20
以底层窗口为准，用经纬仪或吊线检查
检验批的10%，且不应少于5处
5
水平灰缝平直度
清水墙
7
拉10m线和尺检查
有代表性自然间10%，但不应少于3间，每间不应少于2处
混水墙
10
